Диаметры стальных труб
При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».
Резьба, дюйм
Диаметры стальных труб
Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:
- Горячедеформированные, бесшовные – ГОСТ 8732-78,
- Холоднодеформированные, бесшовные – ГОСТ 8734-75,
- Электросварные прямошовные – ГОСТ 10704-91,
- Водогазопроводные – ГОСТ 3262-75.
Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.
Таблица толщины стенок и диаметров стальной трубы
В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ». Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.
В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.
Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.
Диаметры стальных труб Таблица толщины стенок и диаметров стальной трубы круглого, овального и профильного сечения
Стандартные размеры стальных труб
Общепринятые стандартные значения внутреннего диаметра стальных труб определяются рядом: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110 и т.д. Условный проход трубы, исчисляемый в дюймах, при пересчете на метрическую систему как раз округляется в большую сторону до ближайшего параметра из стандартного ряда. Таблица 3. Стандартные диаметры стальных труб
| Категория диаметров | Размеры, мм |
| Малые | 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108. |
| Средние | 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530. |
| Большие | 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420. |
Наиболее часто используемые трубы – диаметром от 426 до 1220 мм. Это магистрали для водо-, газопроводных, канализационных, оросительных систем.
По таблицам аналогично определяют диаметры труб из пластика, меди, латуни. Методика перевода дюймовой размерности в метрическую используется при соединении изделий из разных материалов. При наличии фитингов монтаж газоводопроводных магистралей из стали упрощается – в соединительных элементах уже учтены эти нюансы.
Разберемся в терминологии
В нашей стране метрическая система счисления. И измеряем мы все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб у нас измеряют в миллиметрах. Но труба имеет два диаметра — внутренний и внешний, а еще характеризуется толщиной стенки. Так о каком диаметре идет речь, когда говорят о размерах стальных труб? Зависит от стандарта, согласно которому они изготовлены. В одних случаях имеется в виду наружный диаметр, в других внутренний. Вот так все непросто.
Диаметры стальных труб: по какому ориентироваться
Диаметр номинальный и условный
Трубы используются при разном давлении. Для более высокого требуется большая прочность и добирается она за счет толщины стенки. При этом наружный диаметр трубы оставляют фиксированным. Иначе не получится соединять отрезки, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход. Вообще, это устаревшее название и по современным нормам говорят «номинальный диаметр».
Условный проход трубы (номинальный диаметр) — расчетная величина, которая высчитывается при проектировании. Эта величина примерно соответствует внутреннему диаметру трубы в миллиметрах. Примерно, потому что стенки при равном наружном размере разной толщины. А это значит, что просвет меняется. Чтобы как-то согласовать все это, и ввели номинальный диаметр. Это определенный перечень величин, определенный ГОСТом 28338-89. Они приведены в таблице. Реальные размеры округляются до ближайшего номинального.

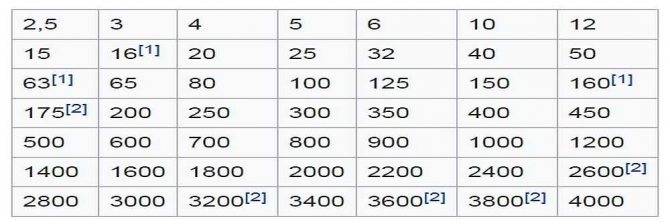

Ряд стандартных номинальных значений условного прохода газо-, водопроводных труб и арматуры к ним
Обозначение этой величины — DN, иногда ставят русский вариант — Дн. После этих букв стоит какая-то цифра без метрических знаков: DN30 или DN150. Читается это как условный проход трубы 30 или 150, или номинальный диаметр 30 и 150. Единиц измерения нет, так как это условная величина.
Еще раз: все существующие элементы водопроводных и газопроводных систем маркированы в соответствии с перечнем стандартных величин — номинальных диаметров Дн. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.
Фактически условный проход трубы или номинальный размер — это величина, которая отображает пропускную способность. Она примерно равна внутреннему диаметру. Ведь когда вы собираете систему, используете элементы из разных материалов, с различной толщиной стенки. Поэтому более разумно ориентироваться не на диаметры внутренней части, а именно на условный проход. Это даст возможность обеспечить одинаковую пропускную способность всех элементов системы.
Технические характеристики ГОСТ 18599 2001
Вес
Расчётный вес 1 метра трубы ПЭ32 в кг
| Наружный диаметр (номинальный), мм | ||||
| SDR 6,0 | SDR 9,0 | SDR 13,60 | SDR 21,0 | |
| Толщина стенки Sст., мм | ||||
| 2,50 | 4,0 | 6,30 | 10,0 | |
| 160 | 8,13 | 5,61 | 3,77 | |
| 140 | 6,24 | 4,29 | 2,89 | |
| 125 | 6,90 | 4,96 | 3,42 | 2,29 |
| 110 | 5,34 | 3,84 | 2,66 | 1,78 |
| 90 | 3,58 | 2,59 | 1,80 | 1,19 |
| 75 | 2,48 | 1,79 | 1,25 | 0,831 |
| 63 | 1,75 | 1,27 | 0,885 | 0,582 |
| 50 | 1,10 | 0,798 | 0,552 | 0,376 |
| 40 | 0,713 | 0,511 | 0,358 | 0,249 |
| 32 | 0,459 | 0,329 | 0,233 | 0,197 |
| 25 | 0,280 | 0,201 | 0,151 | |
| 20 | 0,182 | 0,134 | ||
| 16 | 0,116 | 0,92 | ||
| 12 | 0,065 | |||
| 10 | 0,052 |
Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг
| Наружный диаметр (номинальный), мм | |||||||
| SDR6 | SDR7,4 | SDR13,6 | SDR17,6 | SDR21 | SDR 33,0 | SDR41 | |
| Толщина стенки Sст., мм | |||||||
| 2,50 | 3,20 | 6,30 | 8,30 | 10,0 | 16,0 | 20,0 | |
| 1600 | 239 | 193 | |||||
| 1400 | 280 | 183 | 148 | ||||
| 1200 | 242 | 206 | 134 | 108 | |||
| 1000 | 214 | 168 | 143 | 93,5 | 75,4 | ||
| 900 | 173 | 136 | 116 | 75,9 | 60,9 | ||
| 800 | 137 | 108 | 91,4 | 59,9 | 48,3 | ||
| 710 | 108 | 84,7 | 72,1 | 47,3 | 38,1 | ||
| 630 | 84,8 | 66,6 | 56,6 | 37,1 | 29,9 | ||
| 560 | 67,1 | 52,6 | 44,8 | 29,4 | 23,6 | ||
| 500 | 92,1 | 53,5 | 42,0 | 35,8 | 23,5 | 19 | |
| 450 | 46,6 | 43,3 | 34,0 | 29,0 | 19,0 | 15,2 | |
| 400 | 69,0 | 59,0 | 34,2 | 26,9 | 22,9 | 15,1 | 12,1 |
| 355 | 54,4 | 46,4 | 27,0 | 21,2 | 18,0 | 11,8 | 9,53 |
| 315 | 42,8 | 36,6 | 21,3 | 16,7 | 14,2 | 9,35 | 7,49 |
| 280 | 33,9 | 28,9 | 16,8 | 13,2 | 11,3 | 7,38 | 5,96 |
| 250 | 27,0 | 23,1 | 13,4 | 10,6 | 8,91 | 5,9 | 4,81 |
| 225 | 21,9 | 18,7 | 10,9 | 8,55 | 7,29 | 4,76 | 3,84 |
| 200 | 17,3 | 14,8 | 8,56 | 6,78 | 5,77 | 3,82 | 3,3 |
| 180 | 14,0 | 12,0 | 6,98 | 5,71 | 5,47 | 3,78 | 2,47 |
| 160 | 11,1 | 9,46 | 5,5 | 4,35 | 3,71 | 2,41 | 1,98 |
| 140 | 8,49 | 7,27 | 4,22 | 3,35 | 2,83 | 1,87 | 1,53 |
| 125 | 6,77 | 5,78 | 3,37 | 2,66 | 2,26 | 1,5 | 1,25 |
| 110 | 5,25 | 4,49 | 2,61 | 2,07 | 1,77 | 1,16 | 0,93 |
| 90 | 3,52 | 3,00 | 1,76 | 1,40 | 1,18 | 0,782 | 0,63 |
| 75 | 2,45 | 2,09 | 1,23 | 0,97 | 0,821 | 0,543 | 0,469 |
| 63 | 1,73 | 1,47 | 0,869 | 0,682 | 0,573 | 0,392 | |
| 50 | 1,47 | 0,935 | 0,545 | 0,436 | 0.369 | ||
| 40 | 0,701 | 0,60 | 0,353 | 0,281 | 0,244 | ||
| 32 | 0,453 | 0,385 | 0,229 | ||||
| 25 | 0,277 | 0,24 | 0,148 | ||||
| 20 | 0,180 | 0,162 | |||||
| 16 | 0,115 | 0,102 | |||||
| 12 | 0,064 | ||||||
| 10 | 0,051 |
Таблица размеров
| SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
| ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг |
| 20 | 2,0 | 0,116 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | ||||
| 40 | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | ||
| 50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,180 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,420 | 5,3 | 1,770 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
| 125 | 4,8 | 1,830 | 6,0 | 2,260 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,310 | 6,7 | 2,830 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,030 | 7,7 | 3,710 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
| 180 | 6,9 | 3,780 | 8,6 | 4,660 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,680 | 9,6 | 5,770 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,880 | 10,8 | 7,290 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,290 | 11,9 | 8,920 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,090 | 13,4 | 11,300 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,600 | 15,0 | 14,200 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,600 | 16,9 | 18,000 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
| 400 | 15,3 | 18,600 | 19,1 | 22,900 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,500 | 21,5 | 29,000 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
| 500 | 19,1 | 29,000 | 23,9 | 35,800 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
| 560 | 21,4 | 36,300 | 26,7 | 44,800 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
| 630 | 24,1 | 46,000 | 30,0 | 56,500 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
| 710 | 27,2 | 58,500 | 33,9 | 72,100 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
| 800 | 30,6 | 74,100 | 38,1 | 91,400 | 47,4 | 112,0 | 58,8 | 137,0 | 72,6 | 166,00 |
| 900 | 34,4 | 93,800 | 42,9 | 116,000 | 53,3 | 142,0 | 66,1 | 173,00 | ||
| 1000 | 38,2 | 116,000 | 47,7 | 143,000 | 59,3 | 175,0 | 73,5 | 214,00 | ||
| 1200 | 45,9 | 167,000 | 57,2 | 206,000 | 71,1 | 252,0 |
Файл с полным документом межгосударственного стандарта здесь >>>
ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.
Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.
Таблица диаметра бухт
| Диаметр ПНД трубы, мм | Длина бухты, м | Габаритные размеры, м |
| 32 | 100 | 1,2 |
| 40 | 100 | 1,4 |
| 50 | 100 | 1,5 |
| 63 | 100 | 2 |
| 75 | 100 | 2,2 |
| 75 | 50 | 1,9 |
| 90 | 100 | 2,7 |
| 90 | 50 | 2,5 |
| 110 | 100 | 3 |
| 110 | 50 | 2,8 |
Что обозначает коэффициент SDR
Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.
Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:
- SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.
- SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.
- SDR 21 – не подходят для напорных систем и подземных коммуникаций.
Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 |
| 4 атм. | 4 атм. | 5 атм. | 6 атм. | 7 атм. | 8 атм. | 10 атм. | 12 атм. | 16 атм. | 20 атм. | 25 атм. |
Виды бесшовных труб
Труба круглая бесшовная классифицируется на два вида: горячедеформированная и холоднодеформированная. Следует понимать, что других форм трубы стальные бесшовные не имеют – их делают исключительно в круглой форме.
Метод изготовления и технология производства
Большая стоимость этого материала связанна со сложной технологией изготовления. В роли заготовки служит цилиндрическая форма из монолитного материала.
Изготовление бесшовных труб подразделяется на два вида: горячая прокатка и холодная деформация. Оба типа производства гарантируют простоту работ по сварке, резке и клепанию этого материала.
Горячекатанные
Производятся изделия этого типа из стали трех типов: углеродистая, легированная или низколегированная. Технология производства бесшовных труб имеет определенные особенности:
- Монолитная заготовка цилиндрической формы нагревается до температуры, которая превышает температурный порог кристаллизации металла на 60 градусов по Цельсию, чтобы заготовка приобрела пластичность;
- С помощью прошивочного станка производится пустотелая заготовка в форме цилиндра;
- Используя процесс деформации при помощи вальцовки заготовка приобретает правильную геометрическую форму и необходимые размеры;
- Заготовку погружают в воду для того чтобы охладить изделие;
- При помощи вальцовки производится окончательная калибровка;
- Изделия нарезаются на стандартные типоразмеры.
Таким образом производится горячекатанная труба.
Холоднодеформированные
Так же изготавливается холоднодеформированная труба, особенности производства которой отличаются только в двух вещах: процедуру охлаждения проводят сразу после изготовления заготовки на прошивочном станке, а калибровку проводят, когда изделие уже охлаждено.
Общие сведения
Изготовление прокатных толстостенных труб (толщина стенок от 30 мм), с повышенными характеристиками по прочности и стойкости к минусовым температурам и различным негативным влияниям, достаточно сложный процесс. Это обусловлено несколькими причинами, основной из которых является специфическое физическое явление, при котором прочностные качества и показатели сопротивления разрушению существенно снижаются при увеличении трубных толщин. Данное явление провоцирует ряд факторов, сопутствующих производству:
- меньшая скорость охлаждения;
- большее времени, требуемого для выдержки;
- меньшая общая степень деформации и пр.
Специальные стали для производства толстостенных труб характеризуются стойкостью к негативным воздействиям химически агрессивных сред и коррозийным повреждениям при высоких температурах в течение длительной эксплуатации. Поэтому для изготовления этих труб используют сплавы с особым химическим составом, что регламентируется стандартами. Допустимо добавление цветных металлов в расчетном соотношении.
В общих случаях для изготовления толстостенных прецизионных труб используют стали и сплавы:
- нержавеющие аустенитные стали;
- нержавеющие дуплексные стали;
- сплавы никеля;
- сплавы с добавками цветных металлов.
Бесшовный толстостенный трубопрокат выпускают с поверхностями, подвергнутыми разного типа обработке:
- шлифованными,
- полированными,
- блестящими (глянцевыми) с отжигом,
- протравленными;
- светло-протравленными;
- без удаления окалины/с удалённой окалиной.
Все толстостенные трубы отличаются невысоким коэффициентом расширения и большой стойкостью к температурным перепадам. При выпуске трубопрокат подвергают процессу специальной обработки антикоррозийными смесями и растворами.
Где купить
Покупать продукцию лучше у зарекомендовавших себя производителей.
Лидером в России по объему выпускаемой трубной продукции является ТМК (Трубная Металлургическая Компания). В компании насчитывается 28 предприятий с ежегодным объемом около 4 млн. тонн изделий.
ОМК (Объединенная Металлургическая компания), занимающая второе место в рейтинге производителей, специализируется на выпуске труб большого диаметра.
Около 17 % трубной продукции в России приходится на долю ЧТПЗ – объединение металлургических предприятий во главе с Челябинским трубопрокатным заводом. Выпускает и реализует практически все виды бесшовных труб, в т. ч. нержавеющих.
Широкий ассортимент бесшовных труб производится на предприятиях , «Уральский Трубный Завод», на Волжском и Синарском трубных заводах.
Все указанные предприятия продают свою продукцию как напрямую, так и через своих дилеров.
Краткий обзор самых востребованных марок
Наибольшим спросом пользуется продукция, изготовленная из стали марки 20. Она относится к группе высокотехнологичных сплавов, хорошо поддается обработке и штамповке. Сварка не требует первоначального разогрева, швы получаются прочными.
При производстве трубного металлопроката широко применяется марка 09Г2С. Обладает высокой механической прочностью, легкой свариваемостью, устойчивостью к низким температурам.
Около 70 процентов нержавеющей продукции приходится на бесшовные трубы, изготовленные из сплава марки 10Х17Н13М2Т. Входящие в его состав никель, титан, хром, молибден обеспечивают прокату антикоррозионные свойства, пластичность и прочность. Изделия из этой марки востребованы в медицинских учреждениях, на предприятиях химической и пищевой промышленности.
Размеры пластиковых труб для водопровода: выбор подходящего диаметра
Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься — это размеры элементов водопровода.
Характеристики, определяющие размеры труб для водопровода
Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.
Внешний диаметр – обычно он указывается производителем
Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться. Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода
Он является усредненным параметром, приближенным по значению к диаметру просвета. Толщина стенки изделия. Длина изделия
Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода. Он является усредненным параметром, приближенным по значению к диаметру просвета. Толщина стенки изделия. Длина изделия.

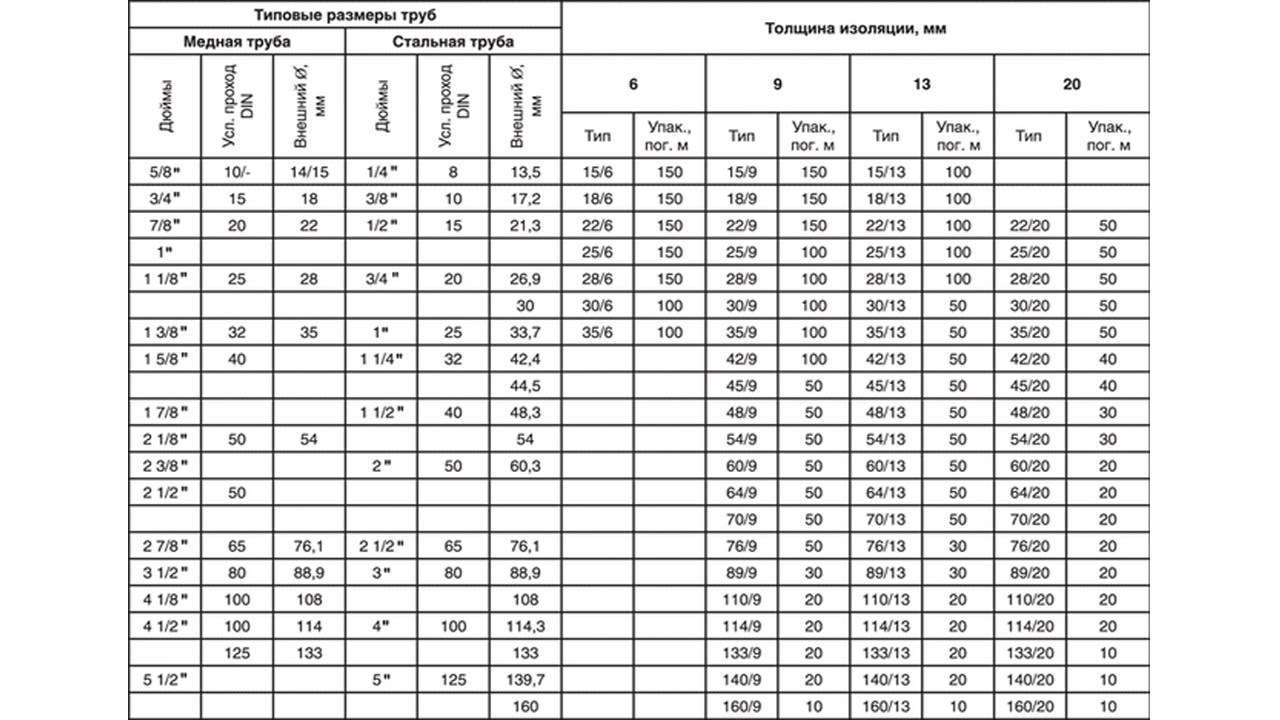

Соответствие диаметров труб
Достаточно часто водопровод представляет собой комбинированную систему, включающую в себя элементы из разных материалов. Здесь могут возникнуть трудности, поскольку диаметр стальных конструкций указывается в дюймах, а пластиковых изделий – в миллиметрах. Для того чтобы правильно подобрать нужные размеры, можно воспользоваться специально разработанными таблицами. Если у вас возникнет необходимость в соединении стальной части водопровода с пластиковыми элементами, то вам поможет таблица соответствия диаметров стальных и пластиковых изделий.
1 дюйм соответствует 25,4 миллиметра.
Пропускная способность водопровода
Диаметр труб для водопровода имеет прямую связь с таким понятием, как пропускная способность. Она определяется прохождением некоторого объема воды за определенный промежуток времени. Например, труба, имеющая просвет, равный 25 миллиметрам, может за минуту пропустить через себя объем воды, достигающий 30 литров.
Пропускную способность учитывают при расчете размеров деталей водопроводной системы и давления жидкости. Она может определяться тремя способами:
- С помощью формул, в которых используются измерения параметров системы. Такие расчеты достаточно сложны, поэтому ими пользуются только специалисты.
- С использованием таблиц для конкретного вида материала.
- С помощью программ, предназначенных для оптимизации систем водопровода.
Это нужно знать: одним из достоинств пластиковых труб, в отличие от стальных или чугунных, является сохранение неизменного значения пропускной способности на протяжении всего срока службы.
Выбор диаметра пластиковых труб
Оптимальный размер элементов водопроводной системы зависит от множества факторов:
- длины водопровода;
- количества соединений и стыков;
- количества поворотов;
- числа точек забора воды;
- напора воды в конкретной системе.
Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.
- для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
- для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
- длина более 30 метров требует использования 32-миллиметрового диаметра.
Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:
- 15 мм или полдюйма;
- 10 мм или 3/8 дюйма.
Для стояка выбирают следующие размеры:
- 20 мм или 3/4 дюйма;
- 25 мм или 1 дюйм.
Больший диаметр может понадобиться в следующих случаях:
- Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
- Если вода постоянно используется в больших количествах.
Чем грозит неправильно выбранный размер труб?
Если установленные компоненты водопроводной системы имеют неподходящий диаметр, это может вызывать следующие проблемы:
- Повышенное давление в системе будет создавать дополнительную нагрузку, приводя к ускоренному износу и увеличению вероятности прорывов и поломок.
- Вода в трубах будет шуметь – гудение также вызывается нагнетаемым давлением.
- Существенное снижение напора при заборе воды на одной из точек – например, при включении душа в ванной вода из крана на кухне будет течь тонкой струйкой.
https://youtube.com/watch?v=fKf2kG7gHvw
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Пластиковые
Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:
Таблица размеров пластиковых труб
Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Номинальная толщина стенок труб из PP-R
Номинальная толщина стенок труб из PP-R
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
Методы расчета пропускной способности трубопроводов
Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.
Гидравлический расчет трубопровода
Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:
- Задается нужный расход Q и оптимальная скорость среды на каждом участке.
- Подбирается диаметр трубы, определяются потери напора по длине.
- Процедура повторяется для всех участков.
- Находится удельное значение потери давления на 1 пог. м.
- Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
- Исходя из технических характеристик оборудования определяется расход Qнасоса.
- Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.
Расчет пропускной способности канализационных труб

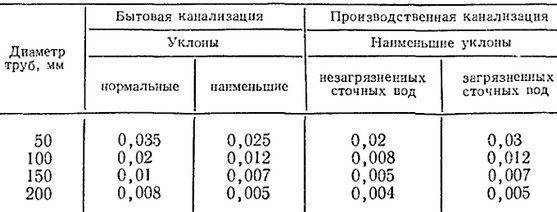

Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):
Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:
Зависимость наполнения от диаметра трубы
По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.
Расчет пропускной способности газопроводов
В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
