Диодные светильники для гаража

О переносных светильниках

Как уже отмечалось выше, ассортимент переносных светильников на рынке довольно широк. Это могут быть фонари с различными типами крепления и способами подзарядки, светодиодные переносные светильники, отличающиеся экономичностью и долговечностью, лампы со специальной защитой от механических повреждений, выполненной из металлической решётки либо рассеивателя света из противоударного пластика.

Переносные приборы освещения могут работать как от переноски, подключенной в сеть, так и на батарейках. Используются такие светильники для подсветки пространства под капотом при ремонте автомобиля, а также для подсвечивания смотровой ямы.

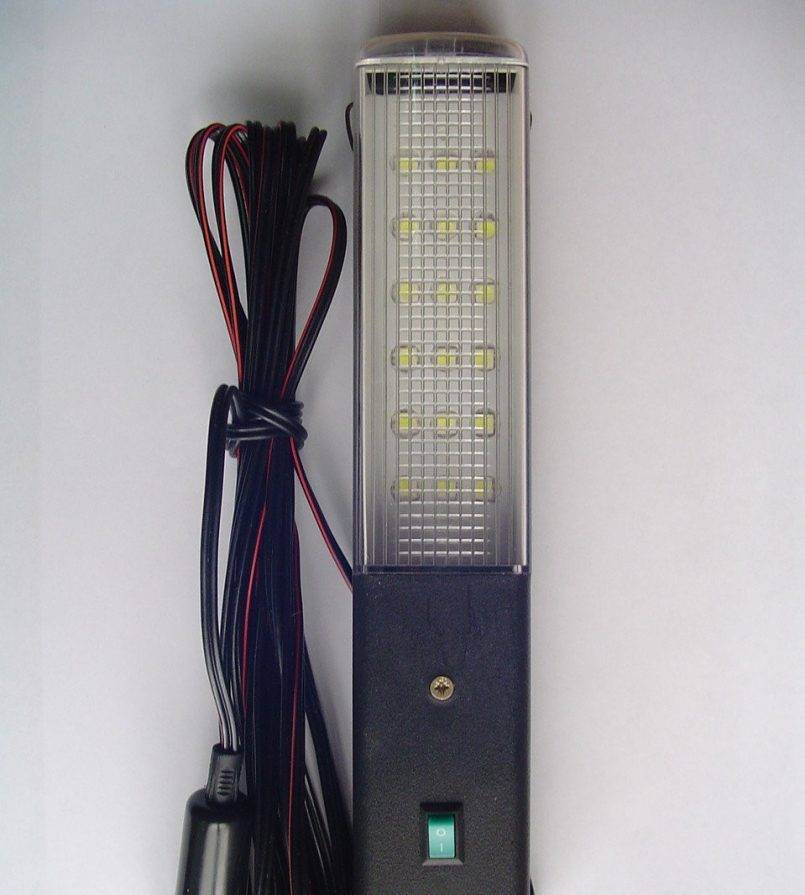

Фото переносных светильников с самыми различными способами их крепления можно легко отыскать в интернете.

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

Освещение от филиппинского фонаря

Филиппинский фонарь для наших широт, это вообще редкая экзотика, мало кому знакомая. Достоинство у него одно – абсолютная бесплатность.

Название фонарика пошло из тех мест, где его собственно и изобрели. Кстати там подобным освещением занимается целая волонтерская организация, с весьма говорящим названием – ”Литр света”.

Основано все на преломлении естественного освещения от солнца. Делается такой фонарик из пластиковой бутылки, наполненной водой.

Порядок изготовления следующий:

бутылка тщательно отмывается до блеска, все этикетки удаляются

сверху одевается экран прямоугольной формы из нержавейки

вода в бутылке разбавляется хлоркой или отбеливателем. Эти компоненты нужны, чтобы жидкость не зацветала и не приходилось ее часто менять.

бутылку нужно наполнить водой на 3см выше самого экрана

в крыше просверливается отверстие, куда и закрепляется такой светильник

Чтобы не было протечек, все стыки герметизируются силиконом.

Один такой фонарик сопоставим по мощности освещения с 50 ваттной лампочкой накаливания и покрывает площадь до 10м2.

Дабы поднять уровень освещенности, придется смонтировать на крыше несколько таких девайсов.

Однако нужно быть объективным, такой способ освещения больше применим для какого-нибудь сарая с хламом, нежели гаража, где хранится машина стоимостью несколько тысяч долларов. Никто в здравом уме не будет дырявить свою крышу ради бутылки с водой.

Поэтому далее остановимся на более практичных способах освещения.

Требования и нормы к свету в гараже

Нормативы освещенности в гаражах заложены в строительных нормах и правилах 23-05-2010 «Естественное и искусственное освещение» (взамен СНиП 23-05-95) и своде правил 52.13330.2011 «Естественное и искусственное освещение»

Требования к минимальному уровню освещенности: значение приведено в люксах

Кроме этого стоит учесть энергоэффективность системы освещения и ее безопасность. Опасность представляют горячие и взрывоопасные жидкости, которые хранятся в гаражах. Поэтому проводка и источники света должны соответствовать требованиям пожарной безопасности.

Поскольку гараж – не самое чистое помещение. В нем присутствуют влага и пыль, поэтому осветительные приборы должны иметь высокую влаго- и пылезащищенность.

Виды светильников для гаража по типам источника света

Построение гаражной системы освещения не должно быть сконцентрировано на одном конкретном виде светильников. Для комфортной работы за столом с инструментами подойдёт нейтральный белый свет, излучаемый светильником местного назначения. При этом общее освещение лучше выполнить в тёплых тонах. И наоборот, к примеру, масштабный ремонт автомобиля требует повышенной яркости в большей части площади гаража. В таких случаях от общего освещения потребуется мощный поток света с температурой 4000–5500°K.

С нитью накаливания

В эту группу входят светильники, оборудованные керамическим патроном под цоколь Е27 и Е40. В них все детали корпуса длительно выдерживают высокую температуру, которая возникает в процессе работы лампы накаливания. Им присущи два преимущества – низкая стоимость и стойкость к перепадам напряжения. В противовес этому идёт малый срок службы всего в 1 тыс. часов и низкий КПД не превышающий 5%. Более совершенными являются светильники на базе галогенных ламп. Они отличаются большей светоотдачей и эффективностью, но собраны на цоколе, с которым несовместимы другие виды лампочек. Они также сильно разогреваются, а заявленный ресурс в 2 тыс. часов достижим при работе через устройство плавного пуска.

Люминесцентные

Светильники для гаража с люминесцентными лампами пришли на смену осветительным приборам со спиралью. Конструктивно и по принципу действия они полностью отличаются от предыдущего типа. Люминесцентные лампы обладают в 3-5 раз большей светоотдачей, сроком службы от 6 тыс. часов и естественным белым светом, наиболее комфортным для работы с деталями. С появлением компактных люминесцентных ламп (КЛЛ) их стали вкручивать взамен ламп накаливания. В результате практическая значимость длинных люминесцентных светильников снизилась. Кроме этого, низкая степень защиты корпуса требует бережного отношения, что порою невозможно в условиях гаража.

Светодиодные

Светодиодные светильники для гаража настенного или потолочного типа с высокой степенью защищённости от пыли и влаги наиболее востребованы в организации освещения. Они отличаются особой выносливостью к любому внешнему воздействию и, благодаря наличию токового драйвера, устойчивы к броскам сетевого напряжения. Качественно собранная светодиодная лампа способно проработать более 10 тыс. ч. без существенной потери яркости. Из недостатков отметим по-прежнему высокую стоимость светодиодного оборудования и огромное количество подделок, из-за которых у людей сохраняется недоверие к этому виду продукции.

Расчет количества и мощности светильников для гаража

Световой поток рассчитывают, исходя из площади помещения (м2) и норматива освещенности. Согласно СНиПу 23-05-2010 для хранения автомобиля освещенность должна быть не менее 20 лк, а для ремонта в десять раз выше 200 лк. Если брать стандартный гараж габаритами 6×4 м, то его площадь составит 24 м2. Перемножаем значения нормы и площади и получаем величину необходимого светового потока: 200 × 24 = 4800 люменов (лм). Округлим до 5000 лм.

Помните, что в СНиПе приведены минимальные значения. Хотите гараж посветлее – увеличивайте освещенность.

Далее полученное количество люменов переведем в более понятные ватты и количество лампочек. Нам поможет таблица сравнительных мощностей различных типов ламп. (Мощность галогенных источников света совпадает с мощностями ламп накаливания).

Сравнение мощности ламп с одинаковым световым потоком

Значения световых потоков приведены примерные; более точно можно узнать на упаковке конкретной лампочки. Исходя из таблицы, вычисленные 5000 лм можно получить разными способами (расчет приведен для светодиодных лампочек и аналогичным им по мощности других типов):

две led лампочки по 30 Вт (люминесцентные 80 Вт, накаливания/галогенные 200 Вт);
четыре led лампочки по 15 Вт (люминесцентные 30 Вт, накаливания/галогенные 100 Вт);
семь led лампочек по 10 Вт (люминесцентных 15 Вт, накаливания/галогенных 60 Вт).

Можно использовать еще большее количество маломощных ламп, но для гаража такой вариант малоудобен.

Для удобства световой поток должен быть равномерно распределен по помещению. Поэтому наиболее удобный вариант – второй, с четырьмя 15-ваттными светодиодными лампочками, равномерно подвешенными на потолке. Впрочем, конечный вариант зависит от конкретных габаритов гаража.

Выбор ламп для гаражного освещения

Выбор товаров чтобы сделать хорошее гаражное освещение в настоящий момент весьма широк. Но каждый светильник для гаража того или иного вида имеет свои достоинства, недостатки и имеет некоторые требования: где его размещать, как провести систему электропитания, какие плафоны требуются для ламп выбранного типа. На выбор светильников и ламп существенно влияют следующие факторы:

Высота потолков в помещении и его площадь;
Цвет и материал внутренней отделки стен и потолка. Известно, что деревянная обшивка «крадёт» световой поток, в то время как глянцевая краска на металле успешно отражает свет;
Размер рабочей зоны и её расположение;

Рассмотрим основные типы ламп, способных обеспечить качественный свет в гараже.

Галогеновые

Галогеновые лампы

Обладают мощным световым потоком и значительным сроком службы. К недостаткам относят чувствительность к скачкам напряжения и необходимость монтажа надёжного плафона. Часто их используют в качестве переносной подсветки в смотровой яме, что достаточно легко устроить в гараже своими руками.

Лампы накаливания

Основные их достоинства – низкая стоимость, лёгкость монтажа и замены. Недостатки – краткий срок службы, высокое энергопотребление, низкое качество светового потока, мерцание. Помимо прочего, данный вид ламп может быть даже опасен: в момент их перегорания образуются искры, что в условиях гаража, где возможно наличие в воздухе паров легковоспламеняющихся веществ, может привести к возгоранию или взрыву.

Люминесцентные лампы

Они экономичны, обеспечивают высокий уровень светового потока, но достаточно капризны. В условиях низких температур такие источники света могут просто отказать, что подразумевает их использование только в отапливаемых гаражах. Вдобавок при выходе из строя стартёра лампы начинают моргать, что не добавляет удобства в эксплуатации.

Энергосберегающие

Энергосберегающие лампы

Исходя из названия, обладают низким потреблением электроэнергии. Достаточно долговечны, обеспечивают качественное освещение. Их минусы – чувствительность к низким температурам, что осложняет их зажигание и высокая стоимость.

Светодиодные лампы для гаража

Светодиодные лампы

Появившись сравнительно недавно, они быстро завоевали заслуженную популярность. Единственный минус – высокую стоимость успешно перекрывают многочисленные достоинства. Светодиодное освещение в гараж можно проводить электропроводкой малого сечения, так как электропотребление светодиодной лампы воистину незначительное. Они неприхотливы и абсолютно безопасны поэтому возможна их установка без плафонов. Немаловажен также тот факт, что такие источники света выпускаются в различных видах и подобрать свой светодиодный светильник в гараж сможет самый придирчивый автовладелец. Лампы этого типа могут быть по форме как люминесцентные или с цоколем как у ламп накаливания, выпускают их так же в виде светодиодной ленты. Такие ленты бывают как монохромного свечения, так и универсальные с возможностью изменения цвета светового потока, питание происходит от блока питания на 12, 18 или 24 В. Внушительный срок службы порядка 50 тысяч часов превышает показатели других ламп в десятки раз, что только подчёркивает быструю самоокупаемость на фоне предельно низкого потребления электроэнергии. Вдобавок светодиодное освещение гаража безвредно для человека с точки зрения используемых материалов, имеет более естественные и мощные показатели светового потока, абсолютно нечувствительно к воздействию низких температур.

Виды переносных светильников для гаража

Переносной источник света для гаража может работать от батареек, аккумулятора или электрической сети. Степень защиты – IP44. Кроме того он должен иметь металлический кожух для защиты от механических повреждений и устройство для крепления: крючок, магнитный держатель, стойку и т.п.

Производится огромное количество мобильных осветительных устройств. Лучшие типы светильников представлены ниже.

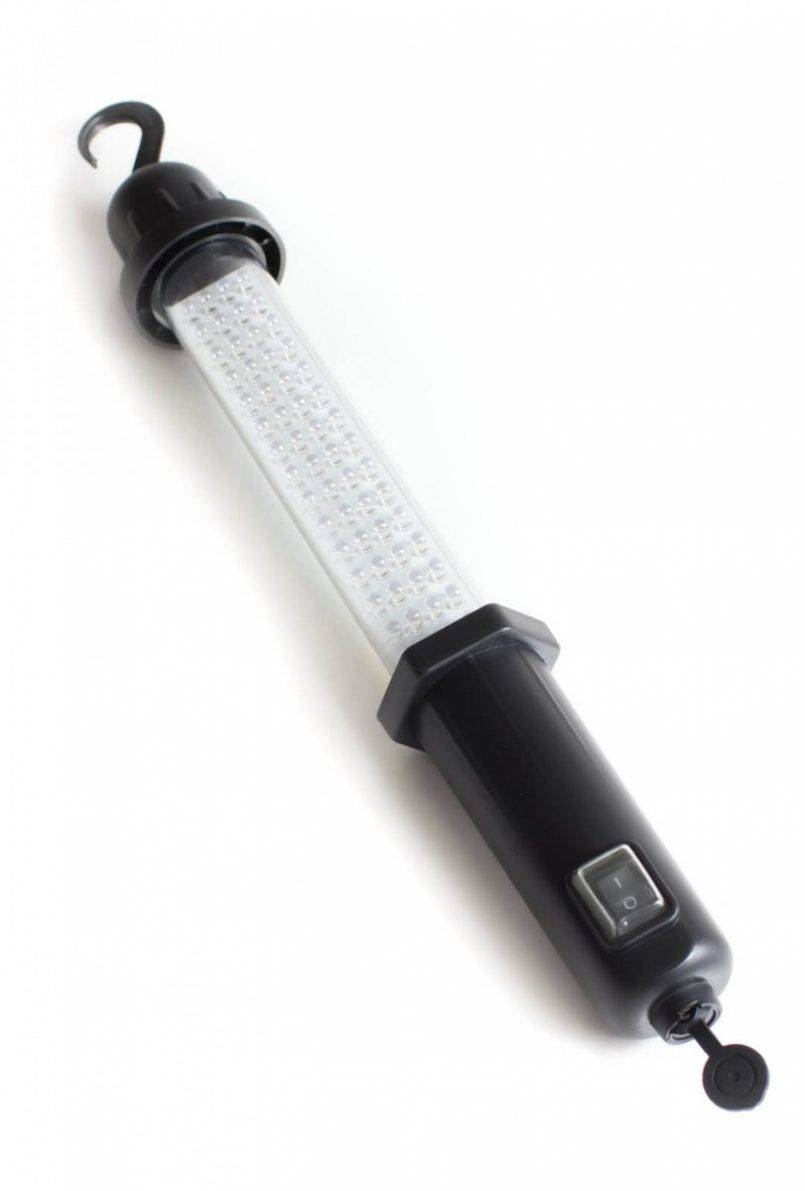

Светильник переносной светодиодный AVS CD607A – лучший выбор по сроку службы

Светильник AVS CD607A

Плюсы

Яркий: количество светодиодов – 60 штук.
Питается от встроенного аккумулятора, светит без подзарядки до 7 часов. Зарядить можно как от сети 220 В, так и от «прикуривателя» 12 В. Быстрое время зарядки: 2-3 часа. Зарядное устройство в комплекте.
Срок службы: до 100000 часов.
Двойное крепление: крючок или магнитный держатель с функцией поворота на 360⁰.
Ударопрочный корпус.
Рабочий диапазон температур: от -60⁰С до +60⁰С.

Минусы

Из недостатков можно отметить отсутствие функции контроля зарядки: время придется отмерять самостоятельно.
Фонарь неразборный.
Цена: около 1800 рублей.

Светильник UNIVERSAL 966U-0105

Характеристики:

Питается от сети 220 В.

Плюсы

Можно использовать любую лампочку с цоколем Е27 максимальной мощностью 60 Вт.
Светильник металлический с антикоррозийным покрытием.
Подвешивается за крючок.
Провод типа ПВС разной длины: 5 (модель 0105), 10 (модель 0110), 15 метров (модель 0115).
Выключатель на ручке.
Цена зависит от шнура: 300-400 рублей за 5-метровый.

Минусы

Низкая степень защиты: IP20.
Провод в мороз становится твердым.

Светодиодный стационарный аккумуляторный светильник NORDBERG 1911 3,6 В – лучший по встроенным функциям

Светильник NORDBERG 1911

Плюсы

2 режима яркости: максимального (800 лм) хватит на 2,5 часа работы, минимального(440 лм) – на 5 часов.
Литий-ионный аккумулятор емкостью 5000 мА*ч 3,6 В. Время зарядки 4 часа. Зарядка происходит через USB-разъем.
Алюминиевый корпус с прорезиненными кромками.
Встроенный индикатор батареи.
Есть разъем для зарядки мобильного телефона.
Функции защиты от перезарядки, разряда и автоматического отключения.

Минусы

Цена: около 3000 рублей.
Слабо защищен от ударов.

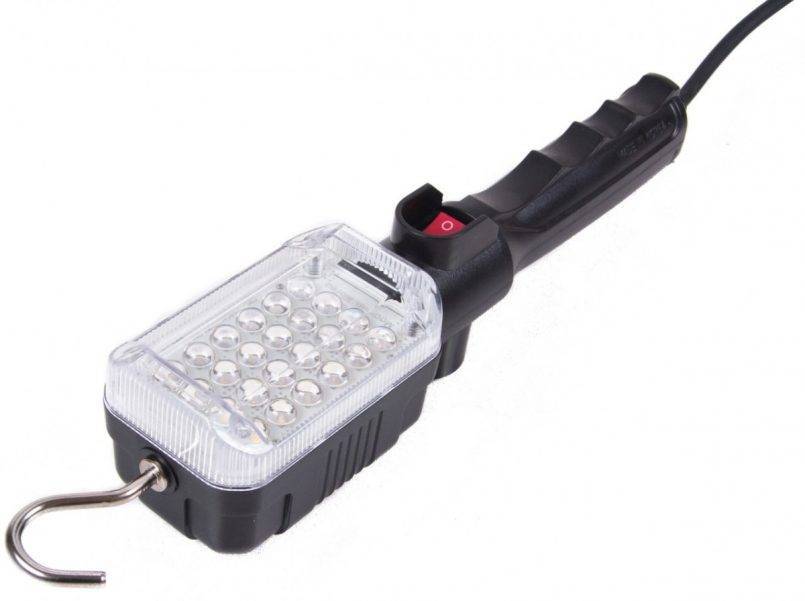

Переносной светодиодный светильник СОРОКИН 40.110 — самый надежный.

Светильник СОРОКИН 40.110.

Характеристики:

Срок службы 15000 часов (при идеальных условиях)
Цветовая температура 4000-4500 К.
Работает от сети 220 В.

Плюсы

Степень защиты IP65.
Десятиметровый шнур гибкий с оплеткой из ПВХ пониженной пожароопасности и повышенной морозостойкости (от -50⁰С до +65⁰С).
Стальной крючок для закрепления фонаря и магнитный держатель.

Минусы

Довольно дорогой около 1800 рублей.
Не очень яркий: световой поток 450 лм.

Самостоятельное изготовление светодиодных устройств

При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:

бывшая в употреблении галогенная лампочка без передней панели;
несколько светодиодов;
резисторы-ограничители;
алюминиевый лист;
высококачественный клей.

Вначале достаем из галогенной лампочки осветительный компонент. Для этого нам понадобится отвертка, которой освобождаем посадочное место.

Далее изготавливаем из алюминия светоотражатель. В него монтируем светодиодные светильники. Для этого используем клей, которым по очереди фиксируем каждый световой диод. Отражатель лучше всего зафиксировать к какому-либо держателю.

Приступаем к пайке светодиодов между собой, соблюдая принцип полярности. Излишки светодиодов отрезаем, а оставшиеся выводы сгибаем.

Паяем резисторы-ограничители. Выводы подводим к «+» и «-». Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал.

Когда пайка закончена, помещаем светодиодную трубу в корпус. Закладываем силиконом участок, на котором в самом начале с помощью отвертки зачищали посадочное место. Используя маркер, указываем на цоколе полярность. Излишки выводов опять уменьшаем при помощи кусачек.

Подключение светодиодного устройства к аккумулятору осуществляется согласно полярности. Если все сделано правильно, устройство готово к эксплуатации.

Монтаж электрощита освещения

Вводной электрощиток устанавливается при входе в гараж. Он распределяет электричество по отдельным линиям и защищает систему от короткого замыкания. Поскольку распределительный щит – предмет наборный, можно собрать его под свои нужды.

Количество элементов в щитке зависит от количества оборудования в гараже и его мощности. Для каждой электрической линии и смотровой ямы устанавливается свой автомат. Например, для общего освещения, подсветки рабочего стола и ямы. В случае поломки достаточно отключить один участок, а остальные продолжат работать.

Варианты сборки щитка

Электрический щиток желательно заземлить, ток заземления примерно 4 кОм.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

Верхний первый уровень — это потолок.
Вторая линия размещения — высота от пола 1800 мм.
Третий рабочий уровень — примерно 750 мм от пола.
Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
Все светильники должны быть оснащены защитными плафонами.
В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Критерии выбора

Выбирая светодиодные светильники в гараж, выбор моделей следует осуществлять по таким критериям:

способ установки. В гараже можно установить, как потолочные, так и настенные модели. Здесь выбор зависит от того, какой тип освещения вы хотите организовать: общий (нужны потолочные светильники) или местный (настенные и переносные лампы);
класс влагозащищенности. Он должен быть выше IP 54;

Влагозащитная лампа для гаража

повышенная защита от механических повреждений;
условия эксплуатации. Перед покупкой светильника обязательно нужно поинтересоваться, на какие условия работы рассчитан прибор;
производитель. Лучше всего покупать продукцию уже проверенных марок, избегая, по возможности китайских моделей. Они не всегда работают качественно и часто выходят из строя в первые месяцы работы;
стоимость. Светодиодная продукция не самая дешевая, однако можно подобрать такие модели, которые будут отвечать всем вышеперечисленным требованиям и стоить не так уж дорого.

Ориентируясь на эти критерии выбора, вы с высокой долей вероятности подберёте для себя наиболее выгодный и оптимальный вариант. Теперь осталось лишь разобраться с тем, из чего собственно и нужно делать выбор.

Требования и нормы к свету в гараже

Требования к минимальному уровню освещенности: значение приведено в люксах

Две составляющие хорошего света в гараже

Электропроводка, подводимая к осветительным приборам, является первой частью системы освещения. В идеале она должна быть выполнена скрытым способом, то есть проложена в штрабе. Там, где такой способ неприемлем, провода прокладывают в стальных трубах или в кабель-канале, используя при этом кабель с двойной изоляцией.

Вторая составляющая системы освещения гаража – это светильники. Заглянув в профильные магазины, можно легко затеряться среди ассортимента. Чтобы при покупке не возникали сомнения, а также для правильности конструирования системы освещения в гараже, рассмотрим данную тему более детально.
