Двухуровневый потолок из гипсокартона: фото

Используемые материалы и инструменты

Делая двойной потолок, будем использовать стандартный список материалов, применяемых при монтаже ГКЛ:

Металлические профили UD и CD. Конечно, можно использовать в качестве каркаса деревянные рейки, но конструкция из профилей получается намного легче. Кроме того, при наличии криволинейных поверхностей каркас из реек будет сделать очень трудно.
Гипсокартон для потолка толщиной от 8 до 9,5 мм. Потолок из гипсокартона с подсветкой может делаться и из обычного ГКЛ толщиной 12, 5 мм, но это приведет только к ненужным сложностям. Потолок практически не несет какой-то серьезной нагрузки, а с тонким гипсокартоном значительно проще работать, особенно сгибать.
Крепежные элементы: прямые подвесы, различные соединители профилей, саморезы по металлу, дюбели для крепления профилей к стене.

Инструменты понадобятся самые простые:

Перфоратор.
Шуроповерт.
Ножовка по металлу для резки гипсокартона.
Ножницы по металлу – ими будут отрезаться или надрезаться профили.
Малярный нож.
Измерительный инструмент: уровень (лучше лазерный или водяной), рулетка, отвес, отбивочный шнур.

Пошаговая инструкция монтажа

Чтобы сделать из гипсокартона двухуровневый потолок, требуются точные, детальные эскизы каждого уровня

На этом этапе важно определиться с размещением осветительных приборов и местами установки несущих профилей и подвесов

Далее тщательно осматривается поверхность несущего потолочного перекрытия:

если оно оклеено обоями, они удаляются, поверхность выравнивается штукатуркой;
при наличии плесени наносится антигрибковое покрытие или грунтовка;
в местах, где штукатурка серьезно повреждена, наносится новый слой (или несколько).

Для установки направляющих требуется разметка. Она наносится на потолок и стены в соответствии с высотой каждого уровня. Первый должен отступать от несущего перекрытия на 15 см.

Сначала при помощи саморезов устанавливаются горизонтальные направляющие на стенах и вертикальные на потолке, потом соединяются между собой. Следующий шаг – прокладка проводов и установка крепежных элементов для осветительных приборов. Далее саморезами прикручиваются листы гипсокартона. Для создания первого уровня требуются крючки (гарпуны), на которые натягивается обшивка (сначала на углах, потом по периметру).

Для монтажа второго уровня на первом вычерчивается фигура, по контуру устанавливается закладной профиль. На стенах (на 10-20 см ниже первого уровня) монтируются направляющие профили, на них крепятся подвесы и уголки. Если каркас радиусный, то профиль должен быть перфорированный, чтобы можно было его согнуть. Для того, чтобы закрыть стык между двумя уровнями, используется то же полотно или декоративные ленты.

Если у конструкции из гипсокартона больше чем два уровня, каждый каркас создается отдельно и только потом устанавливается. Последний шаг – монтаж осветительных приборов.

Сбор простого каркаса

Для упрощения работы некоторые предпочитают выкладывать профили для каркаса на полу, а потом переносить всё на потолок.

Для начала рассмотрим вариант сбора самого простого из возможных каркасов короба, который будет примыкать к потолку и стене. Сначала направляющий профиль крепится к потолку вдоль намеченной линии. К гипсокартону его можно крепить обычными саморезами длиной 35 мм.

Если направляющая идет параллельно потолочным профилям, то желательно, чтобы они совпали по месту. Тогда саморезы будут проходить через два профиля. Если же короб из ГКЛ на потолке делается перпендикулярно потолочным профилям, то всё равно будет несколько точек, где саморезом можно будет пройтись через два профиля для более надежной фиксации всей конструкции. Именно по этой причине каркас можно смело крепить обычными саморезами, даже не используя подвесы.

К стене также крепится направляющая по намеченной линии. Её аналогично желательно крепить так, чтобы в нескольких местах саморез попадал на стоечный профиль под гипсокартоном. На прилегающих стенах крепятся еще по два профиля под прямым углом друг к другу и к направляющим, от которых они идут.

Перемычки соединяем под прямым углом, спиной наружу

Нарезаем маленькие перемычки по высоте короба и вставляем их в профиль на потолке. Одни должны быть одной высоты и стоять ровно. Крепление проводиться при помощи маленьких саморезов по металлу. Перемычки устанавливаются с шагом 30-60 см. Они должны стоять спиной наружу.

Еще одни перемычки вставляются в профиль на стене и одновременно соединяются с перемычками, свисающими с потолка. Профили крепятся между собой саморезами для надежности. Если использовать направляющие 50х50 мм, то всё выйдет отлично и перемычки плотной войдут друг в друга.

Каркас готов, но есть и другие способы, как сделать потолочный короб из гипсокартона.

Материалы и инструменты

Количество стройматериалов желательно рассчитать в процессе разработки проекта (эскиза). Определить количество гипсокартона легко, так листы имеют стандартные размеры. Расчеты проводятся с учетом площади помещения, добавляется 10% для исключения нехватки.

Натяжная обшивка бывает:

Глянцевое – выбирается для помещений, в которых нужно изменить объем. Чаще всего это гостиные жилых домов, административные и общественные здания. Отраженный от глянцевой поверхности свет делает пространство легким и прозрачным.
Матовое – производится из термоусадочной ткани и ПВХ. Рынок предлагает большой выбор оттенков. Эти полотна быстро меняются, если надоел цвет или поверхность потрескалась.
Тканевое – самый дорогой вариант, изготовленный из нитей полиэстера, пропитанных полиуретаном. Профессиональный дизайнер может создать неповторимый интерьер. Покрытие получается прочное и долговечное. Недостаток – расцветок меньше, чем у матовых полотен.

Чтобы рассчитать, сколько потребуется несущего профиля UD, необходимо определить периметр комнаты и умножить на два (при двух уровнях). Профиль CD крепится по ширине примерно через 60 см. Следует измерить ширину комнаты и умножить на длину, помноженную на 0,6.

При монтаже каркаса используются подвесы и соединители «краб». Их количество рассчитывается, базируясь на габариты гипсокартона. Эти элементы устанавливаются так же через каждые 60 см. Листы крепятся саморезами.

Необходимые инструменты:

нож со сменным лезвием;
шуруповерт;
уровень;
рулетка и карандаш.

Если двухъярусный потолок монтируется самостоятельно, нужна стремянка, очки и перчатки.

Монтаж каркаса двухуровневого потолка

Сначала при помощи уровня, предпочтительно пользоваться лазерным инструментом, выполняют разметку установки будущей каркасной системы. Затем определяются с желаемой высотой потолка, а точнее – с расстоянием между двумя ярусами потолка.

Чаще всего эта величина составляет около 20 сантиметров, поскольку в двухуровневых потолках с подсветкой нужно иметь достаточно внутреннего пространства для монтажа светильников. Иначе в случае появления необходимости заменить лампы или отремонтировать систему освещения нехватка места способна доставить немало проблем.

Преимуществом подвесных конструкций является то, что не нужно удалять с поверхности потолка и стен остатки старой штукатурки. Такую работу делают при наличии серьезных недостатков, для устранения которых требуется выравнивание основания.

Несущим каркасом для двойного потолка из гипсокартона с подсветкой будет конструкция, собранная из оцинкованной стали, для ее изготовления нужны следующие элементы:

направляющий профиль – 27,5 или 30 сантиметров;
профиль потолочный – 27,5 либо 30 сантиметров;
прямые подвесы;
набор анкеров с шурупами 6/50;
саморезы – 3,5х11 либо 4,2х16 миллиметров.

Профиля нарезают ножницами, после чего в дальнейшем их устанавливают на места в соответствии с ранее нанесенной разметкой. Для фиксации профилей задействуют дюбели. Их забивают молотком в предварительно подготовленные при помощи перфоратора отверстия. Для окончательного крепления каждый дюбель следует докрутить шуруповертом.

Потолочный профиль нарезают на куски, имеющие длину на 5 сантиметров короче, чем предполагаемая высота конструкции. Концы отрезков нужно подогнуть, чтобы в процессе монтажа они не являлись помехой. К двум концам направляющего профиля прикрепляют кусочки потолочного.

Дальше от нижнего направляющего профиля отрезают кусок аналогичной длины, что и верхний элемент. Затем данный отрезок разворачивают тыльной стороной и прорезают пазы, а потом нижний профиль прикручивают к нижнему участку потолочного элемента на концах.

Установка осветительных приборов для подсветки потолка

Когда сборка каркаса завершена, приступают к разметке тех мест, где будут располагаться светильники. Затем начинают установку профилей, предназначенных для крепления гипсокартонных листов, чтобы завершить строительство двухуровневого потолка с подсветкой своими руками.

Профили нарезают таким образом, чтобы их длина на 5 миллиметров не доставала до ширины каркаса. Острые концы загибают, а сами профили крепят на основе потолочной конструкции так, чтобы не были перекрыты предполагаемые места монтажа светильников. Их не следует располагать близко к данным зонам.

Далее намечают места нахождения подвесов, которые используют, чтобы удержать отрезки профилей. Каждый подвес может выдержать вес, не превышающий 40 килограммов – с учетом этого определяют требуемое количество этих элементов на каждом из участков. Расстояние между ними должно составлять до 1 метра. Монтаж профилей считается завершенным после закрепления подвесов саморезами.

Когда система освещения для двухъярусного потолка из гипсокартона с подсветкой не предполагает использования дополнительного оборудования, внутри конструкции можно разместить все нужные элементы проводки. На данном этапе светильники устанавливать не требуется.

Виды

Двухуровневые потолки устанавливают различными способами. В зависимости от сложности их исполнения различают криволинейные и прямолинейные подвесные конструкции. Часто встречаются в интерьере полотна неправильной формы с подсветкой. Если гостиная большая, в ней устанавливают шикарные трехуровневые потолки.

Прямолинейные конструкции являются самыми простыми. Они быстро монтируются и требуют точных расчетов в уровне. Данный вариант подходит для любителей ровных линий. Чаще всех такую отделку используют в домах с потолочным балками, которые портят в комнате эстетический вид.

Криволинейные композиции считаются сложными, но пользуются огромной популярностью в дизайне гостиных. На сегодняшний день их можно выполнить в различной отделке. Все зависит от фантазии и умения хозяев дома. Стильно смотрятся узоры с кривыми линиями, плавно приобретающие округлую форму. Что касается верхней пленки, для ее установки подходят глянцевые покрытия и материалы с сатиновой, замшевой поверхностью.

Однуровневый

Этапы монтажа одноуровневой конструкции:

С помощью уровня на потолке размечают места крепления металлических профилей. Обычно они располагаются на расстоянии 70 см друг от друга. Помните, что сетка из профилей должна быть симметричной.
По периметру стен закрепляют направляющий профиль.
Сначала монтируют длинные продольные потолочные профили. После этого закрепляют поперечные элементы.
К каркасу крепят листы с помощью саморезов, которые лучше всего их располагать на расстоянии 30 см друг от друга. Листы стыкуют на середине профиля.
На последнем этапе следует заделать стыки и шляпки саморезов.

Создаем двухуровневый потолок в домашних условиях

Еще одним вариантом для создания потолков из гипсокартона является отличие в уровнях:

одноуровневые;
двухуровневые;
многоуровневые (три уровня и больше).

Наиболее распространенными являются потолки с двумя уровнями. Они выглядят легко и создают необычность и шарм. Поэтому с ними часто работают профессионалы. Здесь легко совместить разные текстуры и цвета. Разное количество осветительных приборов и их формы отлично впишется в любой дизайн. Возможно, на первый взгляд, такой вариант покажется очень сложным для создания в домашних условиях. Но на самом деле это сделать не трудно. К уже поданному списку инструментов необходимо добавить еще несколько:

правило – около 2 м;
строительная нить;
шнур для обивки;
угольник;
молоток;
нож или ножовка.

Не стоит забывать, что вам необходимы материалы для подведения проводки к светильникам. Их наличие обязательно в любом потолке. Схема монтажных работ поможет создать самому потолок из гипсокартона с подсветкой своими руками (двухуровневый), фото самого популярного варианта – «без козырька» вы можете наблюдать ниже.

Как происходит монтаж двухуровневого потолка из гипсокартона с подсветкой, рассмотрим ниже.

Подготовка потолка:

обязательно нужно выровнять поверхность потолка;
необходимо поштукатурить рабочую поверхность и произвести покраску;
произвести разметку второго яруса, которая должна быть как на потолке, так и на стене;
закрепить держатель для кабеля осветительного прибора, чтобы он находился выше поставленной отметки на стене;
закрепить горизонтальные и вертикальные направляющие с помощью дюбелей-гвоздей и скрепить между собой;
с помощью саморезов произвести монтаж гипсокартонных листов к каркасу;
в горизонтальную конструкцию вмонтировать осветительные приборы.

Чтобы сделать потолок сложнее по форме, требуется сформировать козырек. Так, следует взять поперечную направляющую большей длины, чем надо, и скрепить с горизонтальной направляющей так, чтобы создался козырек. Именно под этим козырьком и будет прятаться освещение. Низ и бока данного потолка обязательно обшиваются гипсокартоном, а верх остается без изменений.

Важно: боковой лист ГКЛ должен иметь больший размер длины, чем высота каркасного профиля. В данной нише разместится осветительный прибор.

Такой вариант потолка особенно красиво смотрится, поскольку с ним можно создать атмосферу романтики

Достигается это за счет приглушенности освещения. Вы можете выключить лампы основного освещения и оставить только небольшое свечение из-под козырька

Такой вариант потолка особенно красиво смотрится, поскольку с ним можно создать атмосферу романтики. Достигается это за счет приглушенности освещения. Вы можете выключить лампы основного освещения и оставить только небольшое свечение из-под козырька.

Разметка потолка под каркас гипсокартона

Для этого нужно предпринять такие шаги:

Замер высоты углов- замерять высоту углов в комнате;

– определить угол с наименьшей высотой.

Он будет служить отправной точкой для нанесения разметки. Ведь нам нужно, чтобы конструкция была ровной относительно горизонтали;

Разметка потолка- произвести разметку.

На стенах для профилей обозначаем ровную линию. На потолке для прямого подвеса ставим точки. Лишняя разметка ни к чему, будет только запутывать. Для этих целей удобно использовать лазерный уровень или водяной.

Самодельный водяной уровеньСовет. Водяной уровень нужной длины можно сделать самостоятельно используя капроновый шланг (н-р, из медицинской капельницы) диаметров 10-15 мм. и заполнив его водой.

Может случиться так, что в вашей комнате не только углы разные, но также и длина противоположных сторон. В этом случае, старайтесь первым делом уровнять по горизонтали. А дальше нарисовать на потолке четкий рисунок и ровнять конструкцию по краям. Так вы сможете визуально отцентрировать потолок.

Дизайн

Двухуровневые потолки позволяют воплотить в жизнь самые смелые и необычные задумки владельцев квартир и дизайнеров. В целом форма делится на два типа:

Прямые.
Искривленные.

Первый тип используют в строгих и минималистичных интерьерах. Такой способ крепления потолка поможет скрыть балки и неровности.

Второй тип помогает зрительно изменить форму помещения, и пользуется особой популярностью.

Существует и множество вариаций описанных выше типов потолков.

Ступенчатые

Такая конструкция помогает скрыть коммуникации. Второй уровень потолка может быть расположен в виде островка в центре, либо ближе к углам комнаты.

Резные

Полотно такого потолка состоит из нескольких частей. В центральной части вырезаются различные узоры, чаще всего это комбинации геометрических фигур.

Необычные круги на натяжном потолкеИсточник potolki-nikomaks.ru

Волнистые

Волна может располагаться только с одной стороны, либо симметрично на противоположных стенах.

Волны на кухонном потолкеИсточник design-homes.ru

Округлые

Полукруглый или круглый уровень потолка, как правило, делают над центральной зоной интерьера, чтобы дополнительно ее подчеркнуть.

Спираль

Стильная воронка на потолке удачно впишется в современный интерьер, единственным требованием является большая площадь помещения.

Гипсокартонный потолок со спиральюИсточник nevapotolok.ru

Полосатые

Для создания интересного эффекта используют дорожки светодиодных светильников. Особенно необычно смотрятся интерьеры, в которых часть полосок переходит на стену.

Подиум

Небольшая площадь потолка, углубленная в основной потолок. Такой прием используют, чтобы подчеркнуть оригинальную люстру.

Подиум на потолке в гостиной-спальнеИсточник format-potolok.ru/

С фотопечатью

Любой рисунок может украсить потолок современного интерьера.

Цветочные мотивы на потолкеИсточник idealpotolok34.ru/

Флуоресцентные

Рисунок наносится на потолок с помощью особой краски, которая светится в темноте. Изображение может играть роль ночника в детской комнате или спальне.

Звездное небо на потолкеИсточник potolki.homecomfort.pro

Преимущества двухъярусных потолочных систем

Установка своими руками двухуровневых потолков с подсветкой позволяет получить несколько важных преимуществ:

В процессе проведения ремонта квартиры в старых домах такие потолочные конструкции помогают скрыть имеющиеся на плитах перекрытия неровности и прочие недостатки.
Светодиодная подсветка изменяет внешний вид помещения, делая его оригинальным, при желании с помощью освещения в нем выполняют функциональное зонирование.
Если делать потолочную систему самостоятельно без помощи бригады мастеров, сумму расходов удастся сократить примерно на треть.

Монтаж двухуровневого потолка с подсветкой состоит из трех этапов:

Строительство каркаса.
Разводка электрических проводов.
Обшивка конструкции гипсокартоном.

Как сделать самостоятельно — инструкция

натяжной

Если поверхность потолка содержит отделку с плохой сцепляемостью с потолочным перекрытием, то её необходимо снять металлической щёткой или скребком.
Поверхность необходимо очистить влажной тряпкой от пыли, загрязнений и просушить.
Наносится слой грунтовки с антибактерицидным компонентом, что будет препятствовать развитию грибка, плесени, вредных микроорганизмов.

Предварительная схема разметки

Определяется структура многоуровневого потолка. Для этого учитываются габариты коммуникаций, толщина профиля, размеры укладываемой термоизоляции.
На поверхности стен откладываются отметки, затем прорисовывается с одинаковой удалённостью от «нулевой отметки» линия по периметру для низа первого яруса каркаса.
Если второй ярус будет прилегать к стене, необходимо выполнить дополнительную разметку на толщину профиля также по периметру в соответствии с имеющимся проектом.
Для внутреннего расположения второго яруса разметка уже будет наноситься на прикреплённые плиты.
Отмечаются места фиксации подвесов под пересечение потолочного профиля, дополнительных креплений и точечных светильников.

Внимание
Все действия нужно выполнять по строительному уровню, поскольку от параллельности и высоты подвесов, ровности всей разметки будет зависеть качество монтажа ГКЛ.

Разметка под верхний профиль

Важно
Дальнейшая разметка может выполняться разными способами: отбивочным шнуром, карандашом или маркером с лазерным уровнем.

Борта ниши

Внимание
Ширина световой полосы зависит от высоты борта и глубины ниши. Они будут влиять на яркость освещения, его интенсивность, что необходимо учитывать при подборе светильников.

здесь

Особенности обшивки гипсокартоном

Обшивая каркас гипсокартоном, нужно учитывать ряд особенностей. Если следовать определенным правилам и рекомендациям, то никаких проблем при работе возникнуть не должно.

Нужно использовать потолочный гипсокартон. Его толщина составляет 9,5 мм в отличие от 12,5 мм стенового ГКЛ. В среднем один потолочный лист 1,2м*2,5м весит 18 кг, в то время как вес стенового ГКЛ составляет 28 кг. Гораздо проще работать с более легким материалом.
Перед креплением листов нужно сделать разводку проводов, чтобы подвести их к местам крепления светильников.
Укладка листов начинается от угла комнаты поперек несущих стоечных профилей на потолке. Лист должен ложиться так, чтобы его края попадали на середину профиля.
Не обязательно крепить ГКЛ на первом уровне в области, где будет второй уровень. Главное, чтобы первый слой гипсокартона заходил под второй уровень на 20 см.
Многоуровневый потолок из гипсокартона с подсветкой может иметь криволинейные формы. Поэтому придется либо выгибать листы, либо покупать арочный гипсокартон. Для создания фигурных элементов потребуется резать ГКЛ при помощи электролобзика.
Отверстия в гипсокартоне под встраиваемые светильники делают при помощи специальных коронок. Главное, чтобы провода уже были подведены (делается на стадии каркаса). Сами отверстия под светильники нужно делать на финальной стадии, когда потолок уже был зашпаклеван и покрыт финишной отделкой.

Перед обшивкой ГКЛ можно укладывать теплоизоляционные материалы (или звукоизоляцию). Однако нужно сделать правильную изоляцию проводов и крепления светильников, чтобы изоляционные материалы не начали коптиться.

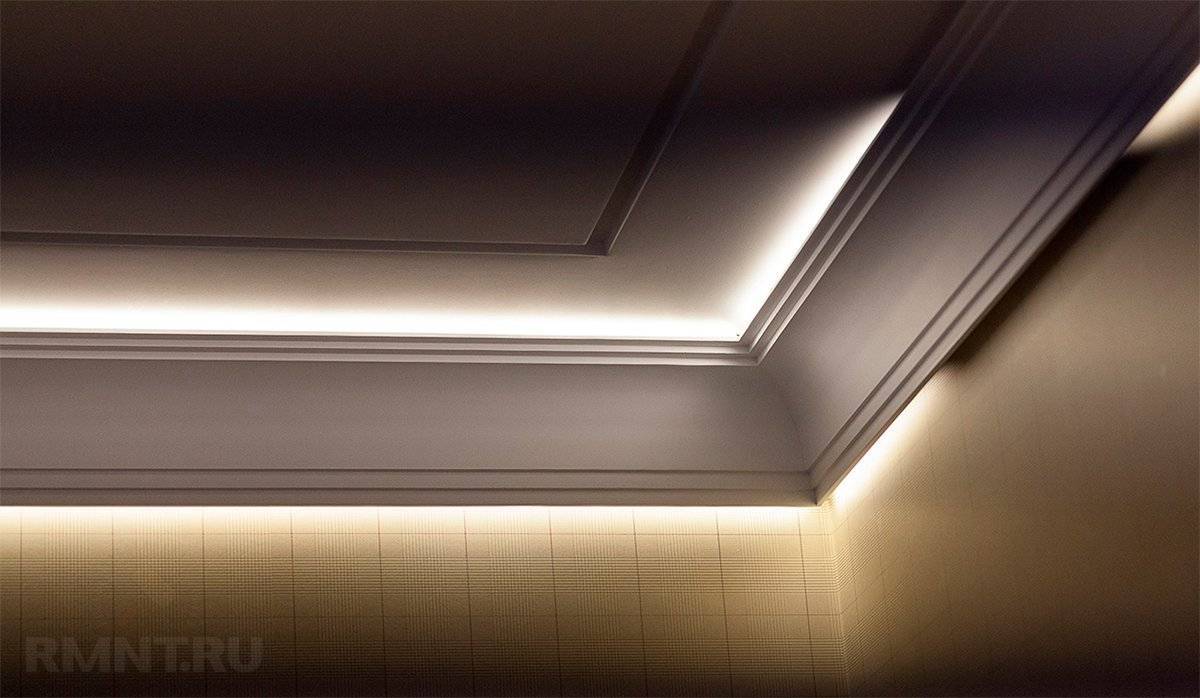

Карнизная подсветка

Если у вас уже полностью сформирован потолок, и по каким-то причинам создание каркасного второго яруса невозможно, можно установить карниз из пенополистирола, в который помещается скрытая подсветка.

Карниз представляет собой широкий декоративный элемент и может иметь разнообразные формы, но, в общем, крепят его редко из-за низкой прочности материала и плохих показателей термоустойчивости.

Между тем, его очень легко крепить на предварительно обработанную грунтовкой поверхность, используя в качестве клеящего состава жидкие гвозди.

Так же его можно окрашивать практически в любой цвет.

Таким образом, можно создавать интересные дизайнерские конструкции на потолке и не обязательно приведённой в инструкции формы. Следуя основным принципам монтажа, вполне реально осуществлять собственные оригинальные задумки с подсветкой скрытого типа, открытого, когда вместо светодиодной ленты используются точечные светильники, либо комбинированного.
