Дымоход для газового котла: устройство, конструкция, диаметр

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

• Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
• Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
• На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
• Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
• Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.

• В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
• Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
• Система дымоотвода должна быть выполнена без уступов.
• Наибольшее количество колен, которые могут быть сделаны в системе – три.
• Сечений поперечного типа вообще не должно быть.
• Даже маленькие конструкционные прогибы недопустимы.

• Все части должны быть соединены настолько плотно, насколько возможно.
• Между частями всей конструкции не должно наблюдаться зазоров.
• Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
• Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
• Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
• Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
• В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
• Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

• если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
• если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
• если не более полутора метров, то не ниже 50 сантиметров от конька.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

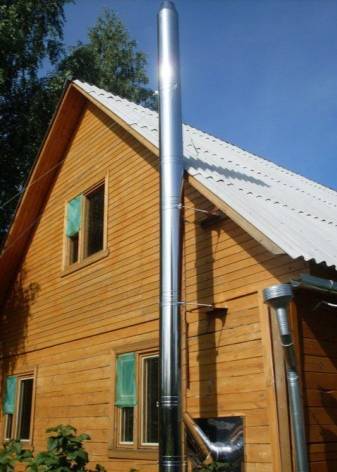

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Рекомендации по монтажу

Монтируя традиционный газоход, необходимо обязательно соблюдать требования пожарной безопасности. К ним относится установка стального футляра в случае горизонтального пересечения стены или монтаж специального узла в местах прохода через перекрытия и кровлю. В перекрытия из бетона также вставляется железный футляр, а зазор уплотняется асбестовым шнуром. Для деревянных покрытий и перекрытий лучше приобрести готовый узел либо изначально прокладывать двухслойный газоход с утеплителем из базальтового волокна.

Когда дымоход для турбированного газового котла монтируется вертикально и пересекает строительные конструкции, к нему выдвигаются те же требования. Это делается для пожарной безопасности, чтобы исключить возгорание материалов перекрытий и распространения пожара с одного этажа на другой. С той же целью вблизи горячего газохода, проходящего по котельной, запрещено размещать предметы и изделия из легковоспламеняющихся материалов.

Также строительными нормами запрещается ставить колпак дымохода на срез трубы в виде зонта, дефлектора, флюгера и прочих приспособлений. При ударных морозах эти изделия могут обледенеть, перекрыв половину, а то и больше сечения трубы, последствия бывают непредсказуемыми. Такая же ситуация складывается, когда неправильно установлена коаксиальная труба. На ней образуется большая сосулька, препятствующая подаче воздуха в газовый котел.

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

• Защитные гильзы для перекрытий.
• Крепление – саморезы, монтажные хомуты.
• Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

1. Очистить проемы от пыли и грязи.
2. Установить проходные гильзы.
3. Выполнить монтаж труб.
4. Закрепить вертикальную часть, проверить надежность крепления.
5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Материалы для дымоходов газового котла

Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Вид дымохода зависит от того где выполняют монтаж системы отопления. При установке газового котла во вновь строящемся доме дымоход входит в состав проекта. Устанавливая котел в доме старой постройки, придется кое-что реконструировать

Тем более что продукты сгорания газа разрушают и сталь, и кирпич очень быстро. По этой причине не только не обязательно сооружать громоздкую трубу из кирпича, покупать готовое изделие из асбоцемента или оцинкованной стали, но и нежелательно. Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение. Материал гигроскопичен и впитывает конденсат, появляющийся при выходе нагретых газов. Последствием его перегрева может стать взрыв или возгорание.

Такие популярные когда-то кирпичные дымоходы быстро приходят в негодность из-за отложения слоев сажи и обильного конденсата. Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может образоваться водяная пробка, что приведет к прекращению процесса горения.

Стальные трубы служат недолго из-за коррозии — даже, несмотря на цинковое покрытие, они не продержатся более 6 лет. В эксплуатации хорошо зарекомендовал себя экологичный коаксиальный дымоход. Это конструкция, состоящая из 2 труб большего и несколько меньшего диаметра. Меньшая труба расположена в большей. По одной из них поступает воздух, необходимый для поддержания горения, а другая служит дымоотводом.

Схема монтажа коаксиального дымохода в горизонтальном исполнении.Эта конструкция универсальная. Она складывается из нескольких частей вложенных одна в другую. Удерживаются отдельные элементы благодаря наличию специальных перемычек

Дымоотвод из керамики состоит из отдельных теплоизолированных блоков заключенных в каркас из бетона. Система очень прочная, не пропускает влагу, не боится температурных колебаний. Главное, обеспечить надежную стыковку элементов.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

1. монтаж выполняется всегда в направлении снизу вверх;
2. конструкция крепится строго вертикально;
3. трубы в высоту не должны достигать более 5 м;
4. исключены малейшие прогибы труб;
5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Принципиальные особенности

Классический коаксиальный дымоход имеет достаточно специфическую конструкцию. Любой такой дымоход состоит из отдельных труб, помещенных одна в другую, которые имеют разный диаметр.

Во внутреннем пространстве эти трубы никак не соприкасаются между собой за счет установки специальных перемычек по всей его длине.

Видео:

Данные перемычки обеспечивают не только жесткость всей конструкции, но и придают всей системе определенной прочности. Трубы, которые имеют разный диаметр, выполняют определенные функции.

Та труба, которая имеет меньший диаметр, отвечает за отвод из котла всех продуктов горения.

Труба, диаметр которой более большой, в свою очередь обеспечивает приток в камеру сгорания необходимого объема кислорода.

Таким образом, трубы коаксиального типа дают возможность одновременно подавать поток воздуха и выводить дым из камеры.

В этом случае воздух в доме никак не смешивается с воздушными массами, находящимися внутри котла.

Следует отметить, что специальная труба коаксиального типа при всех своих положительных характеристиках подходит далеко не для всех отопительных приборов.

К примеру, у твердотопливного котла, как правило, камера сгорания выполнена не закрытого типа, а значит, данная труба в этом случае не подходит.

Данный тип систем отвода продуктов горения подходит для тех котлов, которые имеют камеру сгорания закрытого типа.

Наибольшим преимуществом данного устройства является простота при монтаже и последующей эксплуатации.

Кроме этого, при его монтаже нет необходимости проводить работы на крыше, так как труба может быть выведена возле окна непосредственно в стену.

Монтаж коаксиальной трубы позволяет полностью исключить контакт воздуха в доме и продуктов горения из котла.

Также, тот воздух, который забирается с улицы, поступает в камеру в уже подогретом виде, что позволяет значительно поднять общее КПД.

Особенности конструкции разных типов дымоотводов

Выбранный материал определяет срок эксплуатации и эффективность всей отопительной системы здания.

Традиционные кирпичные дымоходы отличались огромным весом, сложностью возведения эксплуатации. Кроме того, шероховатость поверхности канала создавала дополнительное сопротивление потоку и снижала тягу на 15-40% относительно сладкого металлического или керамического канала такого же сечения. Создаваемые завихрения приводили к повышенному осаждению сажи и влаги и вели к более частым прочисткам.

Каналы из нержавеющих сплавов, обильно легированных молибденом, отличаются повышенной стойкостью к кислотам конденсата.

Если такой канал поместить внутрь другого канала, а промежуток между ними заполнить огнестойким термоизолятором, то эффективность такой сэндвич- системы только возрастет. Теплоизоляция защитит воздух помещений и строительные конструкции от перегрева, а сам канал- от излишнего перепада температур, ведущего к образованию конденсата.

Такая конструкция идеально подойдет для установки снаружи здания.

Крайне нежелательно подключение нескольких источников тепла к общему дымоходу. На такое решение иногда приходится идти при устройстве отопления в уже построенных зданиях.

При новом строительстве к каждому котлу, печи или камину следует предусмотреть отдельный дымоход. Это исключит возможность образования обратной тяги.

При реконструкции традиционных кирпичных дымоходов их часто используют в качестве канала для установки современных керамических или нержавеющих дымоотводов.

Зависимость типа дымохода от вида котла

Каждый газовый котел имеет камеру сгорания. Они различаются по типу: существует открытый и закрытый вид. Визуально отличия заметить невозможно, а вот принцип работы этих механизмов совершенно разный.

Котел с горелкой открытого типа

Наиболее простое устройство, если сравнивать его с горелками другого вида дымоходов. Иначе эту конструкцию называют атмосферной.

Состоит данный вид котлов из самой горелки и нескольких труб. По ним поступает воздух. Он вытягивается из жилища, где находится устройство дымохода. Иногда конструкция прикрепляется к стене, в которой делают отверстие для поступления воздуха.

Выбор дымоходной трубы при использовании сразу двух котлов

При использовании для обогрева помещения сразу два разных котла, каждый из них должен иметь собственный дымоотвод. Расстояние между ними должно составлять минимум 0,7 м.

Сколько газовых котлов установлено в Вашем доме

Один
100%

Два с одним общим дымоходом
0%

Два с разными дымоотводами
0%

Проголосовало: 3

Материалы, имеющие низкую плотность и сильную пористость, не подойдут для таких работ. Кроме того, дымоотвод не должен быть размещен в жилом помещении.

Нельзя размещать дымоход на закрытых балконах и лоджиях. Также необходима хорошая и надежная вентиляция помещения.

Выбор дымохода на турбированных котлах

Горелка у таких котлов дутьевого вида. Устройство имеет закрытую камеру и форсунку, к которым поступает кислород при помощи особой конструкции, работающей по принципу вентилятора.

Блок нагрева имеет прочные стенки, между которыми хранится вода. При нагреве она выталкивает газ и направляет его в дымоотводную трубу.

По одной из труб, отходящей от котла, проходит газ, по другой – воздух. Это устройство более экологично по сравнению с другими, поскольку газы сгорают в нем практически полностью.

Дымоход для вентиляции газовой котельной

Правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.
