Как отремонтировать светодиодный светильник своими руками

1. Элементы светодиодных источников света
2. Почему светодиодные лампы выходят из строя
3. Рекомендации по проверке и ремонту
4. Видео

Светодиодные источники света, благодаря своим качествам и техническим характеристикам завоевали широкую популярность среди потребителей. Однако под действием различных факторов они, как и обычные лампы, периодически выходят из строя. В связи с высокой стоимостью этих изделий, многие домашние умельцы пытаются выполнить ремонт светодиодных светильников своими руками. Следует сразу отметить, что большинство ламп заводского изготовления не поддаются ремонту.

Что приготовить для ремонта светодиодного светильника

Для ремонта светодиодного светильника вам понадобится стандартный набор инструментов: набор отверток, можно одну с разными насадками, плоскогубцы, возможно, пассатижи и паяльник, а также обыкновенный женский металлический пинцет.

Также вам понадобится мультиметр либо просто индикаторная отвертка. Последние инструменты пригодятся для того, чтобы определить, в порядке ли подача питания.

Итак, приступаем непосредственно к реализации задачи отремонтировать светодиодный светильник своими руками.

• Снимаем накладную лампу, люстру, бра или любой другой осветительный прибор, оснащенный лампами.
• Аккуратно разбираем его, проверяем внутренности на наличие очевидных повреждений. Очень часто история с ремонтом led-лампы заканчивается на этом этапе. Либо мы видим очевидные повреждения, которые не подлежат ремонту, либо просто завалы пыли и паутины. Очень часто LED-лампа начинает нормально работать после очистки загрязнений.
• Теперь пора изучить непосредственно светодиодные лампы. Если мы видим подгоревшие места, подплавленности либо любые другие дефекты, значит основная проблема именно в светильниках. Как правило, если проблема состоит в перегорание светодиодов, драйвера, повреждении системы проводов, ее можно сразу же будет обнаружить невооруженным глазом. Если вы нашли такую поломку, вооружайтесь заранее приготовленным паяльником и исправляйте дефект. Если же очевидных поломок и дефектов нет, переходим к следующему пункту.
• Подключаем к системе светодиодов питание, в идеале мощностью не более 24 вольт, и проверяем посредством мультиметром или индикаторной отвёрткой проходимость разряда. Если электричество проходит везде, переходим к следующему этапу.
• Подаем напряжение на систему светильников, затем берем заранее приготовленный нами пинцет и замыкаем контакты на каждом светодиоде при включенном напряжении. По идее, лампы должны загореться при пережатии неисправной «светяшки».

Если все проведенные манипуляции не привели к желаемому результату, скорее всего, ваша система не подлежит ремонту и лучше всего просто сменить ее на новую, более качественную. Поверьте, вложенные в светодиодную осветительную систему деньги сторицей окупятся в процессе эксплуатации нового устройства.

Что ж, отремонтировать своими руками светодиодный светильник возможно. Сделать это даже не так уж и сложно, главное следовать пошаговой инструкции для ремонта LED-ламп. Но чтобы оградить себя от необходимости бесконечных ремонтных работ, лучше всё-таки отдавать предпочтение светодиодным светильникам производства отечественных заводов, в качестве которых вы будете обоснованно уверены.

Продление эксплуатационного срока лампочки

Еще в самом начале массовой эксплуатации ламп дневного света радиолюбители приспособились продлевать сроки эксплуатации перегоревших устройств. Включение таких источников света обеспечивалось за счет роста напряжения, направленного на электроды лампочки.

Увеличение напряжения осуществляется по схеме, в которой участвует двухполупериодный умножитель на конденсаторах и диодах. Благодаря такому подходу на электродах лампы при ее включении имеется пик напряжения, превышающий 1000 В. Этого достаточно, чтобы осуществить холодную ионизацию ртутных паров и создать разряд в газовой среде колбы. В результате появляется возможность розжига и стабильного свечения люминесцентной лампы даже со сгоревшей спиралью.

Главный минус схемы — слишком высокий номинал напряжения конденсаторов, который не должен быть меньше 600 В. Столь большое напряжение делает устройство слишком громоздким. Еще один недостаток — использование постоянного тока, в связи с чем ртутные пары скапливаются рядом с анодом. По этой причине лампочку нужно время от времени переключать, извлекая ее из держателей и проворачивая.

Резистор выступает в качестве ограничителя тока, так как в противном случае не избежать разрыва лампочки. Намотку резистора можно осуществить своими руками. Для этого понадобится нихромовая проволока.

Вместо резистора чаще всего используют лампочки накаливания на 127 В и мощностью от 25 до 150 Вт. Необходимо, чтобы мощность светильника, используемого вместо резистора, была значительно выше мощности люминесцентной лампы.

Номинальные значения других компонентов, расчет по которым проведен с учетом мощности лампы дневного света, показаны в следующей таблице:

Согласно данным, приведенным в таблице, сопротивление и мощность рассеивающей лампочки возникает за счет параллельного подключения нескольких источников света на 127 В. Диоды лучше всего заменить на изделия импортного производства со схожими параметрами. Что касается конденсаторов, они должны работать при напряжении не меньше 600 В.

Выполняем ремонт светодиодной лампы, схемы, видео

19 Май — Светодиодные лампы

Самый простой тип самодельных ламп обычно основан на старых лампах со стандартным цоколем и массивом, включающим несколько десятков, а иногда и сотен круглой формы белых светодиодов. Такие лампы являются самыми простыми и наиболее легко изготавливаются в домашних условиях. Сейчас вы ознакомитесь с ремонтом светодиодной лампы, но на сайте есть и много других полезных статей об устройстве и разновидностях данных ламп.

Как отремонтировать светодиодную лампу

Итак, если в отличие от покупных ламп, которые являются не ремонтопригодными, светодиодная лампа, сделанная своими руками может даже в случае поломки получить вторую путевку в жизнь. Если ваша самодельная лампочка перегорела, то не торопитесь ее выбрасывать. Давайте попробуем ее починить. Ремонт таких ламп для начала необходимо разделить на две части: ремонт светоизлучающих элементов и блока питания. Светодиоды не подключаются к сети 220 В напрямую, а получают ток через стабилизатор тока, который является понижающим электронным трансформатором. С его проверки и следует начинать ремонт. Такие стабилизаторы позволяют обеспечить на выходе постоянную величину напряжения в 5-20 В, а также ток не выше 0,1 А.

изучаем устройство светодиодной лампы перед ремонтом

Ремонт блока питания светодиодной лампы

Такой блок питания обычно страдает от сгоревшего конденсатора на 1мкф 400В, служащего балластным резистором. Проводить проверку его работоспособности измерителями емкости не имеет смысла, так как дефект (утечка) может проявляться только в случае сетевого напряжения в 220 В, в результате чего самым оптимальным вариантом будет его замена. Диоды, расположенные в выпрямителе иногда тоже сгорают, хотя намного более реже, однако, среди них можно найти неисправный при помощи тестера.

Иногда могут выходить из строя полуваттные токоограничительные низкоомные резисторы. В этом случае может помочь омметр. Цветные полоски, нарисованные на корпусах резисторов, указывают их сопротивление.

Поиск сгоревшего светодиода

В том случае, если источник питания является исправным, то следует приступить к проверке самих светодиодов. Для этого можно использовать батарейку на 9В и, используя резистор с сопротивлением 1 кОм, проверить все светодиоды один за другим. После обнаружения неисправного светодиода следует просто замкнуть его выходы.

Обычно в самодельных светодиодных лампах элементы соединяются цепочкой, как в гирлянде, в результате чего даже, если замкнуть один из них, другие будут продолжать светиться, возможно, даже немного ярче.

После окончания ремонта лампы необходимо собрать её обратно в корпус, после чего закрутить в патрон.

Как отремонтировать светодиодную лампу своими руками

Несмотря на то, что производитель заявляет о сроке службы светодиодных ламп более 10 лет, они зачастую выходят из строя намного раньше. Но не стоит ее выбрасывать, попробуйте отремонтировать своими руками. Для примера возьмем самую простую LED лампу, состоящую из стандартного цоколя и определенного количества светодиодов. Ремонт начинается с проверки бестрансформаторного выпрямителя. Выдающее им напряжение должно находиться в пределах от 5 до 20 Вольт, а ток – не более 0,1 Ампера.

1. Замена конденсатора. Самая распространенная причина поломки – перегорел дешевый китайский конденсатор, к примеру, на 1 мкф 400 В, а иногда встречаются на 250 В. Самый прострой выход из данной ситуации – заменить его новым конденсатором, к тому же это дешевая деталь стоимостью 4-5 рублей.

замена конденсатора на светодиодной лампе

2. Замена драйвера. Второй вид ремонта светодиодной лампы заключается в замене драйвера. Чтобы знать, какой драйвер подойдет для вашей лампы, ознакомьтесь с таблицей ниже.

Ремонтируем светодиодные светильники и люстры своими руками

Современные технологии производства светотехнической продукции подарили миру светодиодные осветительные приборы, выведя тем самым освещение на новый, принципиально другой уровень работы. Сегодня светодиоды применяются практически повсеместно, вытесняя из обихода морально устаревшие лампы накаливания и опасные для здоровья газоразрядные и люминесцентные источники света.

Ремонт светодиодного светильника

Светодиодная продукция имеет массу достоинств, одной из которых является продолжительный период работы. Но даже они выходят из строя. Чтобы избежать лишних затрат ремонт светильников, работающих на светодиодах можно осуществлять своими руками. Как это сделать и что для этого необходимо знать, будет детально разобрано в этой статье.

Частые причины неисправностей

Заменить светодиод придется, если произойдет скачек напряжения в сети. Преждевременный выход из строя может быть связан с неправильным подключением. Замыкание также пагубно сказывается. Однако в данных случаях поломки чаще всего связаны с тем, что перегорели детали драйвера, тогда как сами элементы свечения остаются работоспособными. Конечно, брак встречается, но чаще всего это у «однодневных» производителей. Именитые заводы предоставляют гарантию, и даже если лампочка не светит, это видно при покупке.

Механические воздействия в виде вибраций и ударов никак не сказываются на диодах, но драйвер может пострадать. Последствия – недостаточно прочные контакты, нарушение целостности конструкции, отсоединения электродеталей и микросхем

Ранее уже было сказано, насколько важно охлаждение. Именно перегрев приводит к тому, что драйвер перестает функционировать или работает некорректно

Когда перегорает конденсатор, света нет в принципе. Поломка резисторов приводит к мерцанию. В итоге устают глаза, и портится зрение.

Механические воздействия в виде вибраций и ударов никак не сказываются на диодах, но драйвер может пострадать. Последствия – недостаточно прочные контакты, нарушение целостности конструкции, отсоединения электродеталей и микросхем

Ранее уже было сказано, насколько важно охлаждение. Именно перегрев приводит к тому, что драйвер перестает функционировать или работает некорректно

Когда перегорает конденсатор, света нет в принципе. Поломка резисторов приводит к мерцанию. В итоге устают глаза, и портится зрение.

В этих ситуациях панику раздувать не стоит. Всегда можно отремонтировать светодиодную лампу, если правильно установить суть неисправности и выявить проблемный узел. Конечно, если есть лишние деньги, которые не жалко, покупайте новый осветительный прибор. Но эти затраты нецелесообразны, если сравнивать расходы на приобретение и восстановление работоспособности. Но есть особый случай, когда беда заключена в том, что неправильно сформирована или укомплектована электрическая сеть. Тогда сколько не меняй, итог будет повторяться.

В этих ситуациях панику раздувать не стоит. Всегда можно отремонтировать светодиодную лампу, если правильно установить суть неисправности и выявить проблемный узел. Конечно, если есть лишние деньги, которые не жалко, покупайте новый осветительный прибор. Но эти затраты нецелесообразны, если сравнивать расходы на приобретение и восстановление работоспособности. Но есть особый случай, когда беда заключена в том, что неправильно сформирована или укомплектована электрическая сеть. Тогда сколько не меняй, итог будет повторяться.

Также к специфическим поломкам относится нарушение кристаллической решетки полупроводниковых элементов. Это возможно когда сам полупроводник изготовлен из материала, который обладает повышенным уровнем инжектированного потока электронов. Недостаточная пропайка становится причиной разрыва контакта. Сначала светодиодный светильник начинает греться, затем мерцать, а после и вовсе гаснет.  Но в любом случае восстановить поврежденный светильник своими руками может каждый желающий.

Также к специфическим поломкам относится нарушение кристаллической решетки полупроводниковых элементов. Это возможно когда сам полупроводник изготовлен из материала, который обладает повышенным уровнем инжектированного потока электронов. Недостаточная пропайка становится причиной разрыва контакта. Сначала светодиодный светильник начинает греться, затем мерцать, а после и вовсе гаснет.  Но в любом случае восстановить поврежденный светильник своими руками может каждый желающий.

Сам ремонт

Рассмотрим ремонт led-приборов на примере люстры. Наиболее просто проводить работные работы в ситуации, когда имеется простая люстра, не оснащенная пультом управления. Все такие устройства, как мы уже выяснили ранее, собираются по единому принципу. Схема таких приборов содержит всегда следующие элементы:

• светодиоды. Они могут быть объедены в компактный мост;
• конденсаторы (электролиты);
• несколько резисторов (сопротивления);
• катушка с обмоткой.

Напомним, что это самая простая схема работы светодиодной люстры.
Ремонт в данной ситуации будет выглядеть следующим образом:

• снимаем светильник с потолка;
• разбираем его;

Разобранная светодиодная люстра

• теперь нужно внимательно рассмотреть плату прибора на предмет видимых дефектов драйвера, обрыва проводов и других компонентов электросхемы. Если такие дефекты отсутствуют, то это считается хорошим признаком;
• теперь снимаем плафон и изучаем внешний вид светодиодной ламы или размешенных в корпусе светодиодов. Наличие подгоревших мест на цоколе лампы или самых диодов свидетельствует об их неисправности;
• при обнаружении явных признаков повреждений (перегорание драйвера, светодиода, обрыв проводов и т.д.) ремонт предполагает либо замену поврежденного элемента, либо спаивание разорванных контактов.

Также в данной ситуации можно провести превентивные работы: подтянуть все винты, перепаковать все клеммники и т.д.

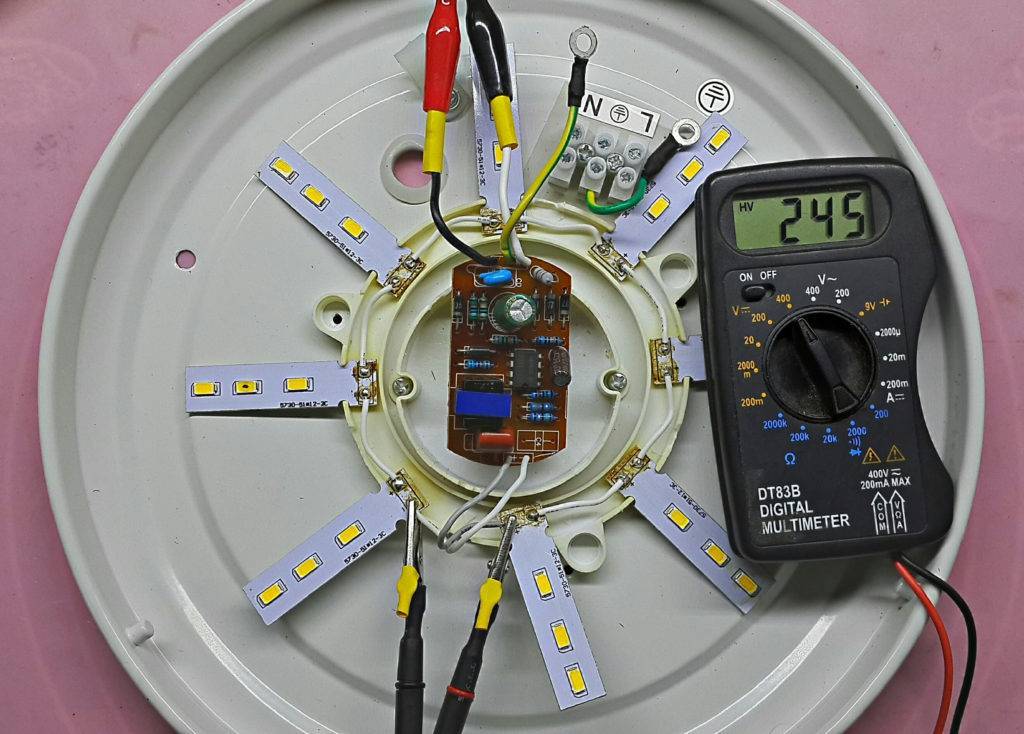

Прозвонка светодиодов

Кроме этого, если причина поломки не выявляется, то необходимо провести проверку работоспособности цепи светодиодов. Для этого проводят следующие манипуляции (самый простой способ):

• фиксируем светильники;
• подаем на него питание. Лучше всего для приборов на 12 или 24 вольта использовать для этого отдельный блок питания;
• прозвонить нужно все светодиоды. Для прозвонки можно использовать обычный пинцет при подключении лампы к питанию. Для этого нужно поочередно с помощью пинцета замыкать контакты на каждом диоде;
• загорание лампы произойдет в момент обнаружения сгоревшего светодиода;
• теперь осталось только заменить сгоревший диод и вернуть люстру на место.

Блочные светодиоды

Помните, что замена светодиодов перемычкой возможна только в том случае, когда их количество в общей цепи составляет не менее 10. В противном случае произойдет перегрузка конденсатора. В такой ситуации блочного типа светодиоды просто сгорят.

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку. Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей. Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

Но главным компонентом нашего ремонтного набора является еще одна вышедшая из строя светодиодная лампа, желательно такого же типа. Именно она послужит донором запчастей для ремонтируемой лампочки. Т.к. обычно перегорает лишь 1 светодиод, то 7 других пригодятся вам для ремонта выходящих из строя устройств.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

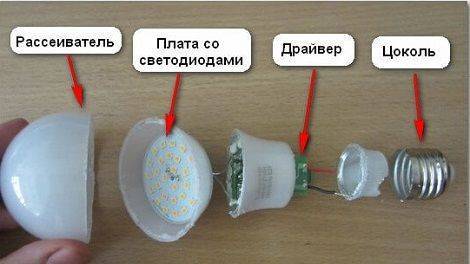

Внутреннее устройство светодиодной лампы

Если узнать как лампочка выглядит внутри, становится более понятно в чём могут быть причины поломки

Светодиодная лампа (СЛ) для напряжения 220 В состоит из следующих элементов:

• корпуса;
• цоколя;
• драйвера;
• радиатора;
• платы, на которой размещены включенные последовательно светодиоды;
• защитного колпачка или рассеивателя.

Цоколь предназначен для подсоединения лампы к сетевому патрону. Вместе с защитным колпачком он крепится к корпусу лампочки. Плата с диодами устанавливается на радиаторе, который отвечает за отвод тепла от светодиодов. Драйвер служит для обеспечения работы светодиодов и преобразовывает переменное напряжение 220 в постоянное.

В наиболее качественных и дорогих лампах применяются стабилизаторы тока с использованием микросхемы. Такие драйверы обеспечивают наилучший режим работы светодиодов. В дешёвых изделиях, например, лампах китайского производства, используется мостовой выпрямитель переменного тока со сглаживающим конденсатором и балластным резистором. Недостатком такого блока питания является зависимость выходного напряжения и тока от скачков сети, что плохо влияет на работу светодиодов.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Особенности строения управляемых светильников

Светодиодные светильники, которыми можно управлять с помощью пульта дистанционного управления, появились относительно недавно. Чтобы появилась такая возможность, устройства подобного плана получили дополнительные элементы своей конструкции.

Люстра, управляемая пультом

Как мы выяснили, стандартный светодиодный светильник (например, потолочная люстра) состоит из драйвера, блока регулятора и корпуса. В драйвере имеются клеммные зажимы (клеммы). К ним подводится питание. От блока регулятора в простой люстре проходят провода к лампам. Количество таких проводов, в зависимости от дизайна устройства, может быть от 1 и до 12.
В моделях светодиодных ламп, работающих от пульта управления, в конструкцию вмонтирована дополнительно антенна, а также регуляторы напряжения и блоки, которые проводят автоматическую настройку свечения изделия.
При этом в растровых моделях светильников могут быть расположено несколько драйверов, а также различные виды светодиодов. Помните, что проверка и ремонт светильников светодиодного плана, проводимого своими руками, полностью зависит от их вида.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

• полное или частичное отсутствие освещения;
• появление кратковременного мигания;
• самопроизвольное отключение света во время работы прибора;
• выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

• неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
• перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
• выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

• неправильное подключение изделия к сети;
• кратковременное замыкание, появившееся в цепи;
• неправильный монтаж прибора;

Светодиодная люстра на потолке

• несоблюдение схемы его подключения;
• изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

• В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
• При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
• По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
• Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Срок службы отремонтированной лампы

Как
долго проработает такая лампочка с “шунтированным” светодиодом?

Все будет зависеть от двух факторов. Во-первых, какое напряжение у вас в сети (нормальное, повышенное (>230V) или пониженное).

Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.

Если
это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.

Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.

А
это уже приводит к последовательному выходу из строя остальных светодиодов один
за другим.

Но
если драйвер в лампе выполнен качественно и имеет хороший импульсный
стабилизатор тока, то работоспособность лампочки будет поддерживаться очень
долгое время.

Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…

и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.

Как
видите, разницы практически не наблюдается. Думаете стоит подобным образом
заморачиваться и беспокоиться о меньшем сроке службы?

Но опять же повторимся, это только при наличии хорошего драйвера.

При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.

Стабилизация тока в таких лампах очень условная.

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером

При замене данной детали, важно подобрать подходящий вариант

Чтобы извлечь неисправные детали производится демонтаж

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

Изображение	Этапы работ
	Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют.
	Так как провода короткие, то снимается цоколь.
	Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа.
	Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается.
	После ремонта трубка надевается обратно и прижимается стяжкой из пластика.
	Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю.

Предварительная проверка

Перед тем, как починить led устройство, необходимо провести измерения линейного и фазного напряжения в электроцепи. При отсутствии параметра, потребуется устранить данные неисправности. Когда напряжение прозванивается спецприборами, то вероятнее всего она просто перегорела.

Необходимо учесть, что потеря напряжения может случиться не только в конкретном электроприборе, но и в подходящей к нему скрытой проводке.

Вывинчиваем цоколь из патрона. И определяем методику разборки, так как вся конструкция изначально может предполагать неразборный механизм. Можно заранее сфотографировать лампу в процессе разборки, чтобы впоследствии было проще восстановить ее конструкцию.

Основными элементами данного электроприбора являются:

• жесткий корпус;
• резьбовой цоколь;
• световой куполообразный рассеиватель, обеспечивающий матовое свечение;
• плата со встроенными кристаллами;
• драйвера электропитания.

В более дешевых вариантах зачастую выходят из строя безтрансформаторные выпрямители. Их наличие снижает срок службы осветителей. Основной задачей мастера является мониторинг каждого узла на работоспособность. В более сложных случаях могут повредиться одновременно несколько узлов.

Для работы понадобятся приборы:

• комбинированная отвертка с плоским и фигурным концом;
• мультиметр, с помощью которого контролируем подачу напряжения, силу тока или имеющееся сопротивление;
• паяльник для пайки отдельных элементов к печатной плате;
• строительный нож или скальпель с тонким лезвием.

ВИДЕО: Как быстро починить светодиодную лампочку
