Как подключить диммер

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

«L-in» – так обозначается фаза-вход;
«L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Предназначение диммера

Современный диммер для лампочек светодиодного типа

Диммер для светодиодных ламп, как и для остальных типов источников света, представляет собой специальное устройство, предназначенное для изменения яркости свечения. Работает такой прибор через ограничение тока и, как следствие, мощности.В самом начале такие приспособления являлись переменным сопротивлением. Но в такой ситуации значительное количество мощности рассеивалось в пространстве в виде тепла. Через некоторое время для изменения яркости работы светильников используют автотрансформаторы. Они обладали значительными габаритами, что вносило дискомфорт в их эксплуатацию.

На сегодняшний день современный диммер представляет собой электронное сложное устройство, которое способно не только регулировать уровень яркости ламп, но и на другие функции. К примеру, используя такие устройства можно выключать освещение по таймеры, а также осуществлять плавный запуск ламп. Модели, которые оснащены пультом дистанционного управления, могут регулироваться дистанционно.

Обратите внимание! Диммеры для светодиодных ламп, сегодня являются наиболее популярными моделями для частных домов и квартир. Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов

Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов.

Нужно ли ставить диммер

Мало выбрать диммер, нужно оценить его практические стороны. Это устройство, как написано выше, теперь чаще строится по электронной схеме с углом отсечки напряжения. А простейшая из реализаций диммера привносит угол отсечки в синусоиду. Причём меняется напрямую форма тока питающей сети. В результате местное напряжение обретает непредусмотренные гармоники. Диммер становится грозой для чуткой электронной техники. В результате неплохо включать подобные устройства через сетевой фильтр напряжения.

Сложность в том, что стоит такой (под DIN-рейку) более двух тысяч рублей. Это не та цена, которую легко заплатить, не подумав, учитывая факт, что расходуется место в распределительном щитке. Вдобавок светодиодная лампа, предназначенная для работы в паре с диммером, стоит дороже обычной.

Правильный выбор диммера не избавляет от главного – помех в эфире. Не будучи помещённым в экран, устройство начинает активно излучать в широком спектре. Это вредно для здоровья. На слух это можно проверить при помощи лампочки накала: если поставить диммер на минимум, спираль начнёт едва слышно свистеть. Это означает появление в сети гармоник напряжения спектра ультразвука. Диммер колеблет своеобразным методом нить, раздаётся посвистывание.

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

Схема тиристорного диммера

Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). По виду исполнения диммеры бывают:

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

Модульный диммер и схема его подключения

Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

Диммер на шнуре можно установить на любую настольную лампу, бра, торшер (с лампой накаливания)

Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

Диммер для установки под выключатель

Схема подключения диммера под выключатель

Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

Поворотные и поворотно-нажимные модели внешне не отличаются

- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

Клавишные похожи на выключатели

Сенсорные диммеры хороши тем, Что могут иметь дистанционное управление

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.
Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя
Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.

. Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.
Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.
Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.
Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.
Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.
Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

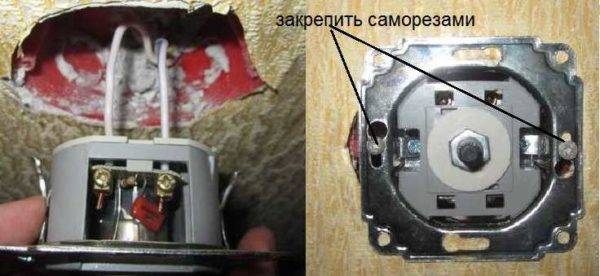

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Авторизация

Одноканальный диммер переменного тока предназначен для управления напряжением переменного тока 220В с максимальным выходным током до 16А. В большинстве случаев диммер используется для включения/выключения питания ламп накаливания или нагревательных элементов. Его также можно использовать для управления вентиляторами, насосами, воздухоочистителями и т. д.

В последнее время диммер стал часто используемым решением для систем умного дома. Например, когда Вам нужно плавно изменить яркость освещения. Лампа медленно включается или выключается, создавая комфортную атмосферу. Диммер работает наиболее эффективно с лампами накаливания. Он менее стабилен со светодиодными лампами малой яркости, но при средней и высокой яркости он будет хорошо работать

Обратите внимание, что люминесцентные лампы (газоразрядные лампы) не поддерживают управление яркостью через питание

Силовая часть диммера изолирована от управляющей части, чтобы исключить возможность попадания сетевого напряжения на микроконтроллер.

Логический уровень управления составляет 5 В или 3,3 В, поэтому его можно подключить к микроконтроллеру с логическими уровнями 5 В и 3,3 В.

В Arduino управление диммером осуществляется с помощью библиотеки RBDdimmer.h, которая использует внешние прерывания и прерывания встроенного таймера. Это упрощает написание кода и дает больше времени на обработку основного кода. Именно поэтому Вы можете управлять несколькими диммерами или многоканальніми диммерами от одного микроконтроллера.

Диммер подключается к контроллерам Arduino через два цифровых контакта. Первый (ноль) для контроля прохождения нулевой фазы переменного тока, которая используется для инициирования сигнала прерывания. Второй (DIM / PSM) для управления (диммирования) выходным током.

Обратите внимание, что вывод Zero требует подключения к определенным выводам микроконтроллера (которые различаются в зависимости от модели Uno, Nano, Leonardo, Mega), поскольку он привязан к прерываниям микроконтроллера. Теория:

Теория:

Диммирование может быть достигнуто с помощью фазоимпульсной модуляции:

Метод 1 — Один или несколько циклов (синусоидальный сигнал) передаются на нагрузку, а следующие один или несколько циклов блокируются.
Метод 2 — Частичное перенесение каждой синусоиды на нагрузку. Регулирование осуществляется изменением начальной фазы включения симистора.
Метод 3 — Генерация модулированного синусоидального сигнала различной частоты до нескольких сотен герц. Этот метод требует специализированных мощных генераторов переменного тока с различной модуляцией.

Методы 1 и 2 проще всего выполнять с помощью диммера и программного кода: в обоих случаях требуется схема, которая обнаруживает пересечение напряжением нуля и может управлять симистором.

ВНИМАНИЕ:

Не рекомендуется использовать диммер со светодиодными или люминесцентными лампами или любой другой лампой со встроенным регулятором яркости!

Пример подключения:

Характеристики:

Количество каналов: 1
Выходной ток: 16 А
Частота переменного тока: 50/60 Гц
Примененный симистор: BTA16 — 600В
Гальваническая развязка: оптрон
Уровень логических сигналов: 3.3В / 5В
Сигнал нулевой точки: логический уровень
Модуляция (DIM / PSM) логическим уровнем: вкл/выкл симистора
Ток управляющего сигнала: > 10mA
Применение: Для внутреннего и наружного использования
Рабочая температура: от -20 ° C до 80 ° C
Рабочая влажность Только сухая среда

Ссылки:

Размеры модуля
Расположение и назначение выводов
Принципиальная схема
Даташит
Библиотека

Установка вместо обычного выключателя

Монтаж диммера в качестве выключателя осуществляют так:

засверливаются в стену перфоратором или дрелью, вооруженной коронкой (цилиндрическим сверлом). Коронками с напылением (алмазными, карбидно-вольфрамовыми) сверлят в безударном режиме, зубчатыми — в ударном. Габариты для высверливания равны глубине и диаметру (слегка превышает) подрозетника;
выбивают зубилом или перфоратором материал внутри высверленной окружности, формируя глухое отверстие;
пробивают в стене штроборезом, перфоратором, болгаркой или зубилом штробу — канал, ведущий от распределительной коробки к проделанному отверстию. От точки опуска штробы к месту установки диммера пробивают канавку к светильнику. На подходе к отверстию ее косо заглубляют, чтобы можно было подвести провод к задней стенке подрозетника;
закладывают в штробы провода и заполняют ее раствором.

Затем:

в подрозетнике выдавливают одну из заглушек с той стороны, с какой подведен провод;
заводят торчащий из стены провод в отверстие;
готовят алебастровый или цементный раствор и закладывают небольшую его порцию в отверстие;
устанавливают подрозетник в отверстие. Раствор при этом выдавливается и заполняет часть пространства между подрозетником и стеной. Остальное заполняют раствором при помощи кельмы;
торчащие из подрозетника провода освобождают от изоляции, зачищают концы жил и подключают их к клеммам на внутренней части диммера;
складывая провод гармошкой, помещают внутреннюю часть в подрозетник и выкручивают специальные винты, разводя в стороны распорные лапки;
прикручивают внутреннюю часть саморезами к подрозетнику;
прищелкивают к подрозетнику лицевую панель.

Остается подключить провода к светильнику и проверить работоспособность диммера.

Провода лучше помещать в гофру: если перегорят, можно заменить без вскрытия штробы.

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

Демонтировать выключатель.
При помощи индикатора найти фазный провод.
Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
Установить прибор на стену.
Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

Фазный провод от распределительной коробки подать на выключатель.
С выключателя провод подключается к вводному контакту диммера.
Выход «L» на регуляторе подсоединяется к источнику освещения.
Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

В распределительной коробке необходимо найти провод фазы.
Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель. Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп

При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения

Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается

Важно учитывать следующее:

Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Роторные — надо вращать регулятор.
Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.
Радиоуправляемые. Управляются от пульта дистанционного управления.
Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Принцип широтно-полюсной модуляции (ШИМ)

Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью.Скважность (S) – соотношение между длительностью импульсов и паузой между ними.S=T/T1, где Т – период импульсов, Т1 – период положительного фронта. В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз

В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.

Ниже представлена принципиальная схема ШИМ-контроллера:

Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.

Подключение диммера в схему питания светодиодной лампы

Существует два варианта подключения:

Схема подключения перед драйвером питания, когда диммируется переменное напряжение;
Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Подключение диммера своими руками
