Как подключить люстру с тремя проводами

Клеммные колодки для подключения люстры

Клеммные колодки в настоящее время широко применяются для соединения проводов при подключении люстр, для соединения проводов в распределительных и коммутационных коробках, в некоторых электроприборах. Соединение проводов получается менее надежным, чем при соединении пайкой, но зато времени на выполнение электромонтажа тратится очень мало, и легко исправить допущенные ошибки при монтаже. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, скруткой такое соединение делать не допустимо.

Клеммные колодки по конструкции бывают с винтовым зажимом проводов и плоско пружинным зажимом.

Устроена клеммная колодка с винтовым зажимом проводов следующим образом. В пластмассовый корпус вставлена латунная толстостенная трубка с двумя резьбовыми отверстиями (на фото внизу справа). С одной стороны трубки вставляется один провод, идущий из люстры, а с другой второй, выходящий из потолка. Провода зажимают, вкручивая винты до упора. Надежный контакт между проводами люстры и выходящих из потолка в соединении клеммной колодки обеспечен.

В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр. Винтовые клеммные колодки позволяют соединять между собой любые провода, медные и алюминиевые, одножильные и многожильные в любом сочетании. Если в люстре много лампочек, и все провода не вмещаются я в одну клемму, то используют две, соединив и параллельно дополнительным отрезком провода.

Совсем недавно на рынке появились клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода в клеммную колодку, так и легко вынимать их из нее.

На фото одноразовый клеммник Wago, рассчитанный на соединения одножильных проводов, в том числе и алюминиевых с медными проводами сечением от 1,5 до 2,5 мм 2.

Пружинные одноразовые клеммники Wago не очень практичны для подключения люстр. Если понадобится снять люстру, например, при ремонте потолка или замены на другую, то придется покупать новый клеммник. Это является большим недостатком одноразовых клеммников Wago.

Более подходящий для подключения люстры является многоразовый клеммник Wago, имеющий оранжевый рычажок. Такие клеммники позволяют легко и быстро соединять одножильные, многожильные, алюминиевые провода сечением от 0,08 до 4,0 мм2, и в случае необходимости быстро разъединять без порчи клеммника.

Для соединения проводов достаточно снять с них изоляцию на длину 10 мм, поднять вверх оранжевый рычажок, вставить провод в отверстие клеммы и вернуть рычажок в исходное положение.

При выборе клеммной колодки для люстры нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм.

Если в люстре, например, установлено три лампочки по 100 Вт, то максимальный протекающий по проводам ток при горении всех трех лампочек, не превысит 1,5 А. Такой ток выдержит практически любой электропровод.

Если у Вас возникнет вопрос о достаточности сечения провода для подключения люстры или любого другого электроприбора, то получить ответ на него Вы можете, посетив страницу сайта «Выбор сечения провода».

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Схемы подключения

При устройстве электросети в новом доме общая схема должна быть следующей. Провода обозначаются так.

• PE – земля.
• L – фаза.
• N – ноль.

На двухклавишном выключателе есть обозначения: L – на него подключается фаза, L1, L2 – с этих контактов фаза уходит к месту подключения люстры.

На монтажной схеме: слева электрический щиток, далее защитный автомат. Справа – двухклавишный выключатель, в центре (для сравнения) одноклавишный.

С общего электрического щитка ноль подходит прямо в распределительную коробку, от неё к месту, где будет установлена люстра. Фаза подходит в коробку через защитный автомат. Он служит для обесточивания люстры, а также отключает её при коротком замыкании.

Как подключить люстру к двухклавишному выключателю? Из распредкоробки фазовый провод идёт вниз и подключается к центральному входу выключателя, который запитывает фазой две клавиши.

На каждой из клавиш расположены места подключения проводов, которые идут уже к люстре. Они несут к ней фазу на две группы ламп (клавиш всего две), которые и обеспечат три режима (см. выше). На этом подключение люстры на двухклавишный выключатель – имеется в виду сам выключатель – заканчивается.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении

Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

• скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
• открытая проводка, когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
• проводка с использованием электромонтажных коробов.

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки

В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

• ВВГ, плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
• НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
• ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
• ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

• все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
• любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
• в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Люстра с пультом управления — роскошь или удобство?

По мере того, как технологии все совершенствуются, на рынке становятся доступны новые товары. Именно такими следует считать осветительные приборы с пультом дистанционного управления. Их особенность заключается в наличии конструкции управляющих элементов. Если установить подобную люстру в квартире, то у вас появится возможность гасить свет в спальне, находясь в теплой постели, а также вы не нанесете случайных травм, так как в темное на пути к кровати не увидели угол или стену.

Монтаж подобных люстр может выполнить даже неспециалист: они устанавливаются по той же технологии, что и прочие источники света. Подключать такую люстру несложно, достаточно воспользоваться одной из вышеописанных схем. Включение и выключение света становится возможным благодаря наличию встроенного контроллера.

И даже несмотря на то, что в вашем доме появилась столь продвинутая модель люстры, все же рекомендуется оставить в комнате обычный настенный выключатель. Он сможет вас выручить в тех ситуациях, когда потеряете пульт от люстры или же не замените своевременно батарейки. Ведь любому владельцу будет крайне неудобно не иметь возможности заниматься обычными делами при отсутствии света.

В целом подключение люстры представляется не таким сложным делом. При наличии знаний о ключевых нюансах выполнения данной процедуры даже человек, который ранее не занимался подобным, может легко справиться с данной задачей, не обращаясь за помощью к специалистам. А впоследствии ему будет по силам правильно подключить и осветительные приборы более сложной конструкции.

Проверка наличия фазы индикатором

В простейшем исполнении индикатор фазы выглядит как прозрачная отвертка. В ней помещен токоограничивающий резистор и индикатор, представляющий собой лампочку. Прибор оснащен двумя контактами. Один из них – это щуп, выполненный как отвертка, другой – контакт на корпусе. Щуп предназначен для определения наличия напряжения в цепи, а к контакту касаются рукой. Световой сигнал говорит о наличии напряжения.

Простейшие индикаторы могут иметь некачественную сборку или плохо различимое свечение индикатора. В большинстве случаев конструкция этого прибора не позволяет использовать его в качестве отвертки, так как корпус не имеет достаточной прочности. Слабое свечение индикатора может стать причиной поражения током. Основными достоинствами подобных устройств – простота эксплуатации и доступная стоимость. В целом прибор справляется со своей функцией.

Индикатор

При его выборе нужно обратить внимание на внешний вид и диапазон рабочих напряжений. Как правило, в сети напряжение составляет 220 В, поэтому в указанный на корпусе диапазон должно входить это значение. В случае, когда корпус не внушает доверия и отсутствует информация о допустимых рабочих напряжениях, покупку такого индикатора лучше не совершать

В случае, когда корпус не внушает доверия и отсутствует информация о допустимых рабочих напряжениях, покупку такого индикатора лучше не совершать.

Индикаторы профессионального уровня оборудованы двумя полюсами и дополнительно, кроме световой, звуковой сигнализацией. Один из контактов выполнен в виде щупа с надежной изоляцией. Второй представляет собой щуп несколько большего размера, в схему которого включена сигнализация.

Проверка напряжения осуществляется путем касания одним щупом к нулю, а другим – к проводу, который проверяют. Надежность и долговечность этого устройства находятся на хорошем уровне. Однако для проверки необходимо с уверенностью знать, где идет ноль или заземление. В противном случае придется проверить все провода попарно. Для использования в домашнем хозяйстве это неудобно, поэтому прибор, чаще всего, используется в производственных условиях профессионалами.

Прозвонка проводки

Выявить заземленный провод можно далеко не в каждом доме. В сооружениях старой постройки они, как правило, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Чтобы разобраться, где «фаза», а где «ноль» необходимо осуществить прозвонку.

Так, при двухклавишном приборе выключателя может понадобиться подключить люстру с тремя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения необходимы индикаторная отвертка, тестер (мультиметр) или вольтметр.

В ходе прозвонки нужно, чтобы клавиша выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По завершении работ необходимо перевести клавишу в состояние «ВЫКЛ» и вырубить на щитке автомат или выкрутить пробки.

Вольтметром

Один из измерительных приборов, часто применяемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, а также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним необходимо помнить, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.

Выявление напряжения контактов с помощью вольтметра – задача простая. Достаточно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не меняется (стоит на нуле), значит оба провода являются фазными, а оставшийся нулевым. Затем стоит перенести один из щупов на «0», а второй поочередно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения дальнейшей работы необходимо отметить каждый провод цветным маркером или латиницей, где «N» — это нулевой контакт, а «L» — фазный.

При работе с вольтметром необходимо придерживаться ряда правил:

• в процессе измерения держать коробку прибора только горизонтально;
• правильно подбирать вольтметр к участку измеряемой цепи (не пользоваться слабым оборудованием для измерения значительных величин);
• соблюдать полярность.

Одной из продвинутых разновидностей вольтметра является мультиметр или тестер. Он отличается большим диапазоном измерений и может выявить значение не только напряжения, но и сопротивления, силы тока, индуктивности, температуры и частоты.

Этот цифровой прибор более точен, оснащен защитой от перегрузки, а также, в большинстве случаев, противоударным механизмом. Из недостатков стоит отметить стоимость и необходимость дополнительных источников питания (батареек).

Индикатором

Пассивная индикаторная отвертка имеется почти в каждом доме. Работать с ней просто и удобно. Достаточно прикоснуться ее жалом к оголенному контакту, как сразу станет понятно, «фаза» это или «ноль». При касании фазного провода индикатор на ручке будет светиться, в иных случаях – нет.

Все работы по прозвонке и маркировке проводников должны проводиться при включенном на щитке автомате. По завершении процесса его целесообразнее вырубить.

Чем опасна переполюсовка

Переполюсовка – это процедура подачи на проводники напряжения обратной полярности. При неправильном подключении это явление редко приводит к выходу прибора из строя. Однако, срок службы осветительного прибора значительно сокращается.

К тому же при выключении люстры, несмотря на отсутствие в ней тока, фазный потенциал в контактах будет сохранен, а это прямая угроза удара током в ходе проведения работ.

Вторая «особенность» переполюсовки – это способность люминесцентных светильников мерцать даже в выключенном состоянии.

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды — полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре. Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

Пять ламп

Данная схема является аналогичной с трехрожковой люстрой.

Есть варианты, когда горят:

• 1, 4 или все 5 ламп;
• 2, 3 или все 5 ламп.

Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.

Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части. Если защита присутствует, один кончик соединяют с корпусом осветительного прибора

Второй конец нужно соединить с потолочным защитным проводником

Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.

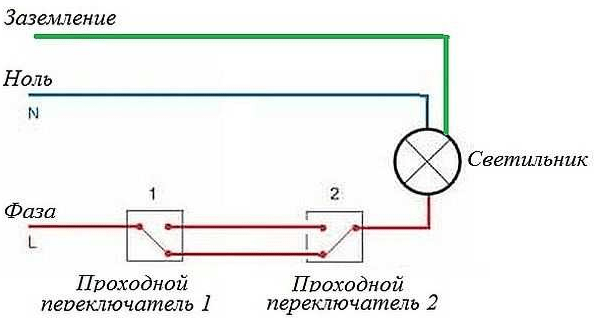

Проходной выключатель

Если подключить люстру на два выключателя, это создаст дополнительные удобства: вы сели перед телевизором, но свет люстры слишком яркий. Для того чтобы выключатель был рядом, надо использовать проходные переключатели. По внутреннему устройству это обычный двухклавишный выключатель, но с одной клавишей. На рисунке-схеме видно, что они соединены между собой проводами-челноками. Вот как это выглядит на принципиальной схеме.

Здесь провода-челноки между выключателями обозначены стандартным красным цветом.

Устройство такой электросети потребует специальных выключателей, дополнительного устройства проводки, которая будет соединять эти приборы. Подключение к самой люстре стандартное.

У такой схемы есть существенный недостаток: лампы в люстре не будут работать группами.

Если такой вариант не устраивает и люстра должна работать в трёх режимах, надо подключить люстру на 2 выключателя. Проходных, с двумя клавишами.

О том, как это сделать, показано на видео:

Вспомогательные провода – провода челноки, каждая из лампочек – группа ламп в люстре.
