Тонкости проводки: с чего начать?
Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.
Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:
- перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
- размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
- как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
- устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
- после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.
Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.
Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.
В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.
Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.
Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.
Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.
При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.
Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.
Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.
Следите, чтобы проводники не пересекались.
Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.
Как найти «питание» для светильника?
Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:
- Розетка электроснабжения;
- Выключатель общего освещения;
- Собственно распределительный щиток.
Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.
Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.
Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

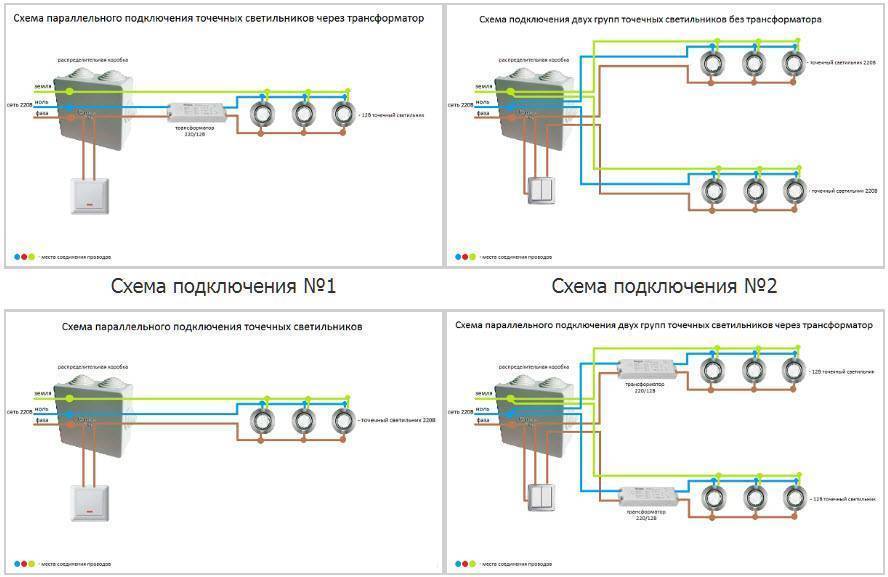

Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Что необходимо для установки
Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.
Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества
Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику
Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.
Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.
Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.
Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.
Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.
Материалы для монтажа светильников
Перед тем, как начать монтаж светильников, проверьте на наличие:
Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа
Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения
При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.
Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.
Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.
Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки
Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты
Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.
Инструменты
Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:
- дрель;
- распределительные коробы;
- кабель выбранной длины;
- отвёртка;
- нож строительный;
- пассатижи;
- клеммники.
Некоторые из перечисленных инструментов обычно есть в каждом доме.
Инструменты для монтажа светильников
Этапы монтажа
Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.
Расположение точечных светильников
Подготовка к установке натяжных потолков
На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.
Прокладка провода
Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.
Подготовка отверстий
Расположение светильника в натяжном потолке
Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.
Подключение точечных светильников
Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.
Закрепление
Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.
Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.
Что такое точечный светильник
Содержание материала
Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:
- корпус;
- провода;
- патрон (может быть электрическим);
- фиксаторы (2 шт.).
Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.
Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.
Цены на точечные светильники
точечные светильники
Устройство и выбор точечных светильников
Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.
Таблица. Соответствие светодиодных лам и ламп накаливания.
| Светодиодные лампы, Вт | Соответствие лампе накаливания, Вт |
|---|---|
| 1,8 | 10 |
| 3 | 30-40 |
| 4 | 35-40 |
| 4,2 | 45 |
| 5 | 50-55 |
| 5,4 | 55 |
| 6 | 55-65 |
| 7 | 65-75 |
| 8 | 70-80 |
| 9,5 | 80-90 |
| 10 | 70-80 |
| 12 | 90-100 |
| 14 | 140-150 |
Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.
При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1
Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2
Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3
Подключение многожильных проводов без пайки и лужения.
4
Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5
Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
Как установить точечные светильники: пошаговая инструкция
Как и многие другие виды работ, установка точечных светильников в гипсокартон начинается с разметки – срисованную или сохраненную каким-либо другим способом схему размещения точечных осветительных приборов переносят на потолочную конструкцию, и в соответствии с полученными метками сверлят отверстия нужного диаметра. Для этих целей применяют специальную коронку, установленную на дрель или шуруповерт – сверлить необходимо аккуратно, чтобы не повредить коронкой провода.
Когда посадочные отверстия готовы, заранее спрятанные под потолком провода вынимаются наружу, а петли разрезаются. После чего получившиеся два конца кабеля раздваивают – нужно разделить отдельные провода и очистить их от наружной изоляции. Делается это ножом или специальным инструментом.
Установка точечных светильников своими руками
Следующим шагом концы четырех отдельных проводов необходимо зачистить. Если монтаж точечных светильников (а вернее их подключение) осуществляется посредством клемм, то от изоляции необходимо освободить небольшой участок провода (примерно 5-7мм). Если планируются скрутки, то зачистить лучше более длинный конец, поскольку длинные скрутки не сильно греются и не представляют никакой опасности, даже если их не пропаивать.
Как установить точечные светильники своими руками мастер-класс
Зачищенные концы скручиваются попарно с соблюдением цвета проводов – синий необходимо соединить с синим, а коричневый с коричневым. Если монтаж точечных светильников в гипсокартон предусматривает заземление, то отказываться от него ни в коем случае нельзя. В этом случае прокладку проводов необходимо выполнять трехжильным проводом – зеленые или желтые провода также необходимо скрутить, соблюдая цветовую гамму. Скрутки нужно туго стянуть плоскогубцами.
Установка точечных светильников в гипсокартон фото
Ну а дальше все просто – берем светильник и подключаем его к скрученным проводам. Здесь главное не перепутать провод заземления, выходящий из светильника. В этом вопросе поможет разная окраска проводов – желтый или зеленый провод обязательно должен быть подключен к соответствующему проводу электрической проводки. Об остальных двух можно не переживать – один провод светильника к одной скрутке, другой – к оставшейся.
Подключение точечных светильников фото
Особое внимание необходимо уделить изоляции скруток – изоленту нужно мотать туго и в несколько слоев
Монтаж точечных светильников своими руками
Подсоединенный таким образом точечный светильник остается только вставить в посадочное отверстие
Если вы обратите внимание на тыльную сторону светильника, то увидите два разжима – они стягиваются рукой и после того, как светильник будет немного вставлен в отверстие, отпускаются. Затем точечный осветительный прибор сам занимает необходимое ему положение и надежно фиксируется в посадочном отверстии
Монтаж точечных светильников в гипсокартон фото
На завершающем этапе работ в светильник устанавливается лампочка.
Установка точечных светильников своими руками
Все, теперь можно спускаться со стремянки, включать подачу электроэнергии и наслаждаться проделанной работой.
Как вы уже поняли, установка точечных светильников выполняется не только легко, но и просто. Вызывать для этих целей квалифицированного электрика вовсе не нужно, и вполне можно обойтись собственными силами.
Автор статьи Дмитрий Ворохов
Материалы и приспособления
Для установки и подключения точечных осветительных приборов потребуются такие материалы и инструменты:
- плоскогубцы с длинным носиком;
- рулетка строительная;
- канцелярский нож;
- отвёртка обычная и с индикатором;
- нож для зачистки проводов;
- провод ВВгнг 3х1,5 мм2;
- перфорируемая монтажная лента;
- электрические зажимы;
- перфоратор;
- термокольца;
- дюбеля.
Изготовление закладной для светильника
Закладные для точечных светильников
В самом начале установки светильников изготавливается закладная. Для таких целей существуют уже готовые изделия:
- универсальные;
- для конкретного диаметра.
В универсальных изделиях вырезается отверстие в соответствии с диаметром фонаря. После того, ещё внизу, к ней примеряется корпус, чтобы избежать внезапных проблем при натяжке потолочного полотна.
Вымеряется самое большое расстояние между нижним краем профиля и базовым потолком. Нужно это для того, чтобы отрезать перфорированную ленту необходимой длины.
Далее нужно выгнуть отрезанную перфоленту, придав ей П-образную форму. Размеры напрямую зависят от диаметра используемых светильников. Далее лента крепится к закладной посредством небольших саморезов (“клопов”).
После сборки вся конструкция крепится к основному потолку. Перфоратором бурятся отверстия, согласно ранее выполненной разметке, и закладная платформа прикручивается посредством дюбелей.
Подключение кабеля
Проводка под точечное освещение
Питающий кабель маркировки ВВГнг прокладывается перед натяжкой полотна в соответствии с трассой размещения светоточек. Минимальный показатель сечения кабеля составляет 1,5 мм2. Меньше использовать нельзя даже при небольших нагрузках.
В месте размещения осветительного прибора необходимо оставить запас кабеля в форме небольшой петли (её в дальнейшем разрезают). Данная петля должна опуститься на уровень не меньше 10 см от уже готового потолка.
Клеммники и прокалывающие зажимы
Петля из кабеля разрезается пополам, с проводов снимается защитная изоляция на 10 мм и они соединяются обратно посредством клеммника. Свободная оставшаяся клемма будет служить для подсоединения питающего кабеля с самой светоточки. Такой тип подключения именуют параллельным.
Если вместо клеммников использовать прокалывающие зажимы, петлю из кабеля резать не нужно. При их применении с кабеля снимается только верхняя защитная оболочка, внутренние жилы остаются цельными. Их необходимо завести в прокалывающий зажим, в верхнюю его часть, и защёлкнуть устройство. Интегрированные ножи автоматически прокалывают изоляционный слой, формируя надёжный контакт. Провода на светоточку подсоединяются к нижней части зажима таким же методом.
Монтаж термокольца
Термокольцо защищает потолок от перегрева и позволяет аккуратно вырезать отверстие под светильник
После подсоединения кабелей на полотно необходимо поставить термокольцо нужного диаметра, используя для этого специальный клей. Изготавливаются эти кольца из пластика термостойкого типа. Он способен краткосрочно выдержать температуру до +90 градусов.
Основных функций у термокольца две:
- защита полотна от температурного воздействия осветительных приборов;
- механическая защита – перед тем как в натяжном потолке сделать отверстие под точечный светильник, обязательно нужно приклеить термокольцо, оно не позволит полотну разойтись в местах реза.
Клей наносится равномерно по всему периметру кольца. Не проклеенных участков оставаться не должно. Не нужно водить пальцем по кольцу в момент его прижима к потолку, из-за клея оно может съехать в сторону. Хватит простого прижатия.
Затем аккуратно при помощи канцелярского ножа полотно протыкается и внутри кольца вырезается дырка.
Выводы и полезное видео по теме
Наглядная инструкция по креплению светильника на монтажную планку с закладной площадкой из фанеры:
Как «утопить» люстру в уже установленном натяжном потолке:
Монтаж осветительных приборов без закладной платформы:
С монтажными работами при установке люстры на натяжную конструкцию можно вполне справиться самостоятельно. Для этого не нужны особые навыки и сложное оборудование. Достаточно знания основ электромонтажа и набора доступных инструментов. Правильнее и проще всего выполнять работы еще до натягивания потолочного полотна.
Главное – соблюдать технику безопасности при работе с электропроводкой, выбрать наиболее удачный тип крепления и тщательно проверить устойчивость смонтированной конструкции в конце.
У вас есть опыт монтажа люстры или светильников на натяжной потолок и вы хотите поделиться им с другими пользователями? Расскажите об этом, остановитесь на трудностях, с которыми вам довелось столкнуться – форма обратной связи расположена ниже. Также здесь вы можете показать результат своего труда, добавив оригинальные фото установленной люстры.
Заключение
