Как установить телевизор на стену

Самодельные крепления для телевизоров

Из алюминиевых уголков

Несущая конструкция для навешивания телевизора на стену сделана из четырех уголков. Выбраны были алюминиевые уголки с толщиной стенки  3 мм, ширина полочки — минимально — 25 мм. Иначе работать очень уже неудобно.

Можно взять и стальные, но их сложнее обрабатывать — резать, сверлить — а нагрузка от современных телевизоров не такая уж большая.

Сверлим все необходимые отверстия, затем устанавливаем на телевизор

Отрезаны уголки по расстоянию между отверстиями для крепления на тыльной стороне телевизора с запасом в пару сантиметров с каждой стороны. Самое сложное  — сделать отверстия в уголках чтобы они точно совпадали с монтажными, а еще были на одном уровне. Это позволит повесить телевизор на стену ровно.

На той паре уголков, что крепится к стене, просверлить отверстия можно произвольно

Это неважно. Можно сделать по два отверстия, можно — больше

Зависит от несущей способности стен. Для бетона достаточно двух. Но надо узнать на каком расстоянии их надо разместить на стене. Оно должно быть таким, чтобы закрепленные на телевизоре уголки были или чуть шире, или чуть уже (на толщину уголка, плюс один -два миллиметра для свободного перемещения.

На стене закрепляем вторую пару

Выставив уголки, обводим места для установки дюбелей, сверлим в стене дырки, вставляем заглушки, но пока уголки не вешаем. Надо еще в них просверлить отверстия, в которые будет вставляться фиксирующий крепеж. Для этого складываем уголки так, как они будут у вас в готовом виде на стене, отмечаем где надо сверлить отверстия, делаем его (диаметр небольшой). Теперь можно устанавливать на стену.

Вот так они соединяются

Далее надо совместить отверстия в уголках, вставить в них крепеж. В данном случае использовались велосипедные спицы, но это могут быть болты, шпильки и т.д. Вот и все самодельное крепление для телевизора на стену готово, телевизор закреплен и готов к работе.

Это уже установленный на стену телевизор

С минимальными усилиями

Чтобы не мучатся с подгонкой отверстий, можно найти монтажные уголки с перфорацией. Купить их надо будет восемь штук — по два на каждое крепежное отверстие. Четыре закрепить на телевизоре, четыре — на стене. Далее навешиваем, вставляем в отверстия крепеж для фиксации (обычно — болты небольшого диаметра).

Самодельное крепление для телевизора на стену — вариант без лишних телодвижений

Если такие уголки кажутся вам ненадежными, можно найти в магазинах усиленные. Они используются для фиксации стоек при каркасном домостроении, ими закрепляют  несущие конструкции крыш. Так что выдерживают они значительную нагрузку.

Поворотный кронштейн из труб

Эта модель позволяет разворачивать экран вправо-влево, но нужна будет сварка, болгарка, мощная дрель и гибочный станок. Зато это крепление выдержит даже самый тяжелый из телевизоров. Тут и объяснять, наверное, ничего не надо.

Самодельный поворотный кронштейн для телевизора

Нужны:

• Две стальные пластины — для крепления на стену и экран, в которых по углам проделывают отверстия под крепеж;
• Два отрезка стальной трубы — большего и меньшего диаметра. Их подбирают так, чтобы больший диаметр свободно «надевался» на трубу меньшего диаметра.
• Восемь болтов или шпилек.

Имея некоторый опыт в сварке, собрать все это не составит труда, а способ крепления к стене — стандартный.

Как установить телевизор на стену — 6 шагов к успеху

• Преимущества и недостатки настенного варианта
• Подробная инструкция по подвешиванию
• Полезные советы от специалистов

Преимущества и недостатки настенного варианта

В современном мире производители плазменных, жк и LED экранов стараются максимально сократить размеры своей продукции. Это связано с тем, что компактность позволяет сэкономить свободное пространство для создания более просторного интерьера. К тому же плоский экран может стать изюминкой интерьера, украсив стену, как в современном, так и ретростиле. На фото Вы можете увидеть один из вариантов оригинального дизайна телевизора на стене:

Еще один плюс установки телевизора на стене – техника менее подвержена механическим повреждениям, если подвешена на расстоянии от пола не менее полуметра.

Что касается недостатков, они могут быть следующими:

• плохо закрепленный кронштейн может стать причиной падения экрана на пол, что повлечет за собой полный выход из строя;
• такой вариант установки более трудоемкий и осуществляется с напарником (если диагональ и вес достаточно большие);
• существует ограниченность в области размещения: запрещается установка телевизора над отопительными приборами и на слабых стенах (к примеру, гипоскартонных, если вес устройства более 35 кг).

Тем не менее, идея с настенным размещением пользуется огромной популярностью и не вызывает никаких проблем, если соблюдать советы при монтажных работах.

Подробная инструкция по подвешиванию

Чтобы материал был для Вас более понятным, предоставляем пошаговую инструкцию по установке телевизора на стену своими руками:

Выбираем высоту размещения. Для этого необходимо сесть на диван (либо кресло) и выбрать наиболее подходящую зону просмотра. Как правило, в кухне установка настенного телевизора осуществляется под потолком

Это связано с тем, что во время приготовления пищи внимание на картинку обращается не так сильно, а вот музыка либо голос из новостей более важен. Что касается спальни и зала, тут рекомендуется установить экран на высоте около одного метра над полом, что является оптимальным значением для комфортного просмотра

С помощью дрели засверливаем отверстия в указанных местах. Чтобы не попасть на проходящую под отделкой электропроводку используйте самодельный металлоискатель. Данное устройство также поможет найти профиль под листом гипсокартона (в него нужно засверливаться при установке телевизора на стену).

Когда установка кронштейна для телевизора будет завершена, подготавливаем экран и аккуратно устанавливаем в направляющие (либо стягиваем болтами, если используется такой способ крепления).

Вот и вся технология установки телевизора на стену своими руками. На первый взгляд все просто, но все же существует множество нюансов, которые нужно учитывать. О них мы и поговорим далее, а сейчас настоятельно рекомендуем просмотреть наглядные инструкции:

Полезные советы от специалистов

Чтобы Ваша техника прослужила долго и ни в коем случае не свалилась со стены, рекомендуем учитывать следующие советы по установке настенного телевизора:

1. При покупке кронштейнов (обычно они не идут в комплекте), обязательно уточните у продавца на какую диагональ и вес устройства они рассчитаны.
2. Неподвижное крепление гораздо надежнее, чем поворотное, хотя и снижает удобство просмотра.
3. Если Вы решили установить телевизор в гипсовую нишу (что является модным в последнее время), учтите возможность циркуляции воздуха, иначе корпус будет перегреваться, что со временем станет причиной серьезной поломки.
4. Подвешенный экран можно подстраховать самодельной гипсокартонной подставкой. Чтобы ее сделать потребуется не так много времени, за то безопасность заметно повыситься.
5. Не размещайте экран над домашним камином либо другими типами обогревателей. Излучаемое тепло также негативно повлияет на работоспособность и срок службы техники.
6. Сначала Вы должны надежно повесить телевизор на стену, после чего подключать все провода. Учтите, если кронштейны поворотные, длины проводов должно хватать для поворота экрана в обе стороны (без натяжки).
7. Оптимальное расстояние от экрана к зоне просмотра должно составлять от 3 до 4 размеров диагонали.

Вот и все, что Вы должны знать перед тем, как установить телевизор на стену своими руками. Как видите, все довольно просто, главное ответственно подойти к монтажу и подстраховаться — взять с собой напарника.

Похожие материалы:

Основные виды креплений для телевизора

Кронштейн для телевизора на стену поворотный выдвижной

Поворотно-выдвижной настенный крепёж для телевизора является наиболее удобным в использовании. Он обеспечивает максимальное количество степеней свободы для плоского экрана.

Поворотный выдвижной кронштейн для установки телевизора

Благодаря такому креплению ТВ-панель можно фиксировать в любом положении. К тому же сам телевизор можно:

• отодвинуть вплотную к стене;
• установить перпендикулярно к стене;
• отрегулировать и зафиксировать панель под любым углом.

Точка зрения эксперта

Игорь Светлаков

Продавец-консультант розничной сети «Эльдорадо»

Задать вопрос

«Выдвижные модели поворотных кронштейнов можно установить вдоль стены, расположенной на солнечной стороне. Это позволит избежать попадания бликов на экран, если развернуть его в противоположную сторону.»

Регулировка положения панели при помощи выдвижного кронштейна

Наклонно-поворотный тип кронштейна для телевизора

Данный тип крепления позволяет регулировать угол наклона панели и изменять её положение. В каком бы помещении ни находилась панель, кронштейн для ТВ наклонно-поворотный даст возможность отрегулировать плоскость изображения по вертикали либо горизонтали для комфортного просмотра.

Таблица 2. Преимущества и недостатки поворотно-наклонных кронштейнов

Плюсы поворотно-наклонного механизма	Недостатки устройства
Возможность комфортной регулировки экрана	Сложности при выполнении монтажных работ
Быстрый подбор максимально комфортного положения просмотра экрана в любом месте помещения	Большая дистанция между стеной и панелью
Позволяет установить ЖК-панель в углу и жилых помещениях с нестандартной планировкой	Высокая отпускная цена. Крепление обладает различными весовыми ограничениями для панелей

Угловой кронштейн на стену для телевизора

Угловые кронштейны позволяют установить панели телевизоров в углах комнат и любых типах помещений. Их конструкция во многом напоминает поворотно-выдвижные устройства.

Угловая конструкция кронштейна

Телевизор можно установить на одной стене, а при помощи этого устройства смотреть на экран из различных положений в помещении. Подобные модели позволяют убрать панель и заниматься своими делами, не опасаясь задеть устройство. Особенно это удобно в условиях ограниченного пространства.

Как повесить телевизор на стену: выбор крепежа

Пожалуй, стоит начать с выбора крепежа. Часто крепление для телевизора на стену комплектуется крепежом — дюбелями. Они рассчитаны на максимальную массу, которую может удержать кронштейн, потому их можно использовать. Но подходят они только для стен с нормальной несущей способностью — кирпичных или бетонных. Сейчас же часто стены делают из рыхлых материалов, в которых дюбеля не держатся и повесить на них ничего не получится. Для таких стен есть свои крепления.

Чтобы телевизор не упал со стены, крепеж для него должен быть подобран правильно

Для гипсокартона

Для гипоскартонных перегородок используют специальные дюбеля-бабочки. Они бывают пластиковые и металлические.  Так как телевизор имеет все-таки довольно солидный вес, лучше брать металлические дюбеля. Нагрузка, которую они выдерживают значительно выше, чем у пластиковых.

Металлические дюбеля-бабочки выглядят так. Могут быть разного размера, с разной несущей способностью

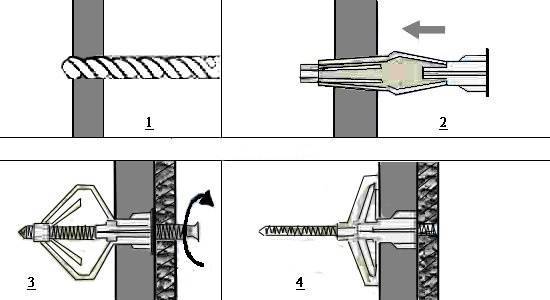

Когда в установленную заглушку закручивают дюбель, заглушка «раскрывается», образуя отдельные «крылья», которые перераспределяют нагрузку на большую площадь. Именно за счет этого можно что-то повесить на гипрок.

Но, даже имея такие дюбеля, при установке телевизора на гипсокартонную стену, старайтесь подобрать высоту установки так, чтобы верхний крепеж опорной пластины попал на профиль или брус, к которому крепится гипсокартонный лист. Иначе нет гарантии, что лист выдержит нагрузку.

Для сыпучих и пустотелых оснований

Для пустотелых и крошащихся оснований есть другой крепеж — химические дюбеля. Для крошащихся и рыхлых оснований они состоят из капсулы или ампулы, с клеем и анкера или шпильки. Для пустотелых оснований к этому набору добавляется еще сетчатый цилиндр. При установке телевизора на стену, сверлится под крепеж отверстие, хорошо очищается. Это — очень важный момент. Отверстие надо очистить от всех осыпающихся частиц (можно использовать пылесос). Только так можно рассчитывать на нормальную адгезию (сцепление с материалом) и хорошую несущую способность крепежа.

В подготовленное отверстие вставляется ампула/капсула, в нее закручивается или забивается шпилька/анкер, может устанавливаться и заглушка дюбеля. Далее надо подождать, пока клеевой состав затвердеет (около часа), после чего можно продолжить работы.

В стены, сложенные из пустотелого кирпича или строительных блоков, в подготовленное отверстие устанавливают сначала сетчатый цилиндр. Затем в цилиндр укладывают капсулу/ампулу и все действия дальше ничем не отличаются. Зачем нужен цилиндр? Он не дает возможности клею сильно растечься, но обеспечивает его просачивание и адгезию с близлежащим материалом.

Можно ли сэкономить, используя не химические дюбеля, а обычный клей? В общем можно, но без гарантий. В химических дюбелях используется клеевой состав, обеспечивающий адгезию с разными материалами, в том числе и с пластиком. Обычный клей такими свойствами не обладает.

Для тонких стен

В некоторых случаях повесить телевизор надо на перегородку небольшой толщины. Причем они бывают настолько тонкими, что установить крепеж требуемой длины не получится — он вылезет с другой стороны. В этом случае лучше взять не дюбеля или саморезы, а шпильки или болты. Просверлить сквозные отверстия, с другой стороны, под шляпку болта или гайку шпильки, подложить широкую шайбу. Это даст хорошую несущую способность даже в газо или пено бетоне.

Способы установки телевизора на тонкую стену

Чтобы с обратной стороны стены крепеж не портил картину, его можно «утопить». Для этого просверлить отверстие небольшой глубины — чтобы можно было спрятать шайбу и шляпку/гайку. После того как будет все установлено и закреплено, можно будет эти отверстия замазать шпаклевкой.

Для тонких стен с нормальной несущей способностью (кирпич) есть другой способ — использовать как прокладку деревянный брусок или полосу металла. Это поможет установить крепеж нормальной длины, заодно более равномерно распределить нагрузку.

Монтаж на кронштейн

Большинство крепежных изделий являются разъемными и состоят из двух элементов. Один из них крепится на задней панели телевизора, а второй фиксируется на стене. После чего они стыкуются посредством пазов или других видов соединений, отличающихся в зависимости от типа конструкции, производителя. Поэтому перед началом монтажа следует внимательно прочесть инструкцию.

Обозначение крепежных отверстий наклонной модели универсального кронштейна

Как видите, универсальные кронштейны имеют не одно, а ряд отверстий или удлиненный монтажный паз, благодаря чему могут подстраиваться под разные модели телевизионных устройств, сдвигаясь и раздвигаясь по направляющим.

Монтаж предполагает выполнение нескольких последовательных операций.

• Крепление внешней части изделия к задней панели устройства болтами, входящими в комплект.
• Разметка положения монитора. На стене отмечается горизонтальная линия, соответствующая верхней кромке монитора. Правильность её нанесения обязательно контролируется уровнем.
• Разметка положения кронштейна на стене. Ответную часть изделия прикладывают к уже установленной на телевизор части и измеряют расстояние от неё до верхней кромки монитора. Откладывают это расстояние на стене вниз от горизонтальной разметки, проводя вторую горизонтальную линию.
• Разметка точек крепления. Крепежную пластину прикладывают по нижней разметке к стене и карандашом ставят на ней метки через монтажные отверстия.
• Сверление отверстий. В намеченных точках сверлятся монтажные отверстия. Выбор инструмента для сверления и крепежных элементов зависит от материала стены – этому будет посвящена отдельная глава.

• Крепление настенной части кронштейна. В просверленные скважины вставляются дюбели, если этого требует материал стен, затем кронштейн устанавливается на место и фиксируется шурупами либо другим крепежом.
• Монтаж ТВ-панели. После проверки прочности крепления настенной части кронштейна на него навешивается ответная часть с телевизором, после чего устройство подключается к сети.

Ограничения при установке телевизора на стену без кронштейна

Воспользоваться данным способом можно лишь тогда, когда ТВ не планируется поворачивать либо наклонять с целью поиска его более комфортного для просмотра положения. Следует также учитывать, что установка телевизора на стену без кронштейна доступна не для всех моделей. Так, при помощи глухого крепления к стене могут навешены мониторы с ЖК экраном или плазма. Для прочих моделей обязательно необходим каркас, оснащенный полочкой либо обычная тумба.

Перед началом работ изучите стену. Цель данного исследования – понять, способна ли она выдержать вес телевизора, который вы собираетесь на нее повесить. Тонкие и непрочные стены не способны выдержать большую нагрузку, поэтому для крупных и тяжелых моделей лучше выбрать бетонную, кирпичную или шлакоблочную опору.

Если по поводу того, можно ли закрепить вообще закрепить на стене имеющийся у вас прибор есть сомнения, то предварительно лучше ознакомиться с прилагающейся к нему документацией – в ней, как правило, указывается куда и как можно поместить телевизор.

Модели телевизоров с большой диагональю рекомендуется устанавливать на кронштейн, способный выдержать их немалый вес.

У приборов, которые можно крепить наглухо разъемы для подключения шнуров и выходят в бок, чтобы не мешать его прилеганию к поверхности. К тому же, если рассмотреть заднюю стенку такого телевизора, на ней можно увидеть специальные пазы, предназначенные для размещения в них крепежа.

Особенности крепления

Существует три схожих варианта крепления посредством кронштейна: жесткий, поворотный, наклонный. Но можно повесить телевизор и сразу на стенку.

Алгоритм подвешивания на жесткий кронштейн

Для крепления жесткого кронштейна нужно выполнить следующие действия:

• определиться с высотой установки панели, затем, вооружившись шаблоном, идущим в комплекте с креплением, нанести метки для будущих отверстий;
• удостовериться, что в стене нет скрытой проводки, и просверлить отверстия;
• вбить дюбеля;

• зафиксировать кронштейн на стене;
• прикрепить направляющие на корпус телевизора;
• повесить телевизионную панель на кронштейн.

Подвешивание на наклонный кронштейн

Наклонный кронштейн устанавливается похожим образом. Сначала необходимо выбрать подходящее место, удостовериться, что свободному наклону телевизора ничего не мешает, нанести разметку с помощью шаблона и сделать отверстия. Вбить дюбеля, закрепить кронштейн. Установить направляющие, повесить телевизионную панель. Выбрать необходимый угол наклона, зафиксировать технику в нужном положении.

Крепление на поворотный кронштейн

Монтаж с помощью поворотного крепления выполняется также, как и в предыдущих случаях. Но предварительно следует правильно выбрать место и убедиться, что повороту устройства влево или вправо не будет мешать мебель или другие предметы. После этого кронштейн нужно зафиксировать на стене и повесить телевизор. Если крепление значительно отступает от стенки, нужно установить декоративные планки, которые обычно идут в комплекте.

Как повесить без кронштейна

TV-приемники, размер экрана которых превышает 42 дюйма, иногда вешают без кронштейна. Для этого на тыльной стороне предусмотрены специальные пазы, при помощи которых телевизор вешается на заранее установленный в стене крепеж точно таким же образом, как зеркало или картина. Нужно всего лишь учесть вес телевизионной панели и удостовериться, что крепление его выдержит.

Как повесить телевизор на стену – пошаговая инструкция по подвешиванию

Для того что бы вам было легче ориентироваться в монтаже, мы привели для него пошаговую инструкцию. Теперь вы с легкостью сможете осуществить монтаж.

Шаг 1. Для начала следует выбрать высоту размещения телевизора. Для того чтобы это сделать мы садимся на точку просмотра телевизора и выбираем наиболее удобный для зрения зону просмотра.

Шаг 2. Следует нанести на стену разметку, предполагаемую схему телевизора. Для этого нам нужен строительный уровень, рулетка и карандаш. Смотрим по нашему креплению и отмечаем на стене точки (как на фотографии ниже). Не забываем проверить горизонтальность отверстий, которые у нас будут, если будет даже не большой перекос, то это может грозить падением телевизора. Поэтому относимся к этому делу серьезно.

Шаг 3. Для этого шага нам потребуется дрель. Нею мы будем высверливать отверстия в указанных точках.

Шаг 4. С помощью молотка вбиваем в отверстия дюбеля, после тщательно фиксируем кронштейны на стене. Будьте осторожны с гипсокартонной стенной, беритесь за это дело только тогда, когда будете уверены, что ваш гипсокартон выдержит ваше устройство.

Шаг 5. После того как выполним монтаж кронштейна, подготавливаем телевизор. Аккуратно вставляем его в направляющие или стягиваем болты без особых усилий.

Шаг 6. Подключаем телевизор к электроснабжению и приступаем к просмотру. Советуем вам спрятать все провода в пластиковый кабель, что бы интерьер вашей комнаты был в полном порядке, и в ней не было никаких проводов. Можем перенести розетки за экран, эти методом мы и спрячем наши провода

Теперь вы ознакомлены с инструкцией по монтаже телевизора на стену. Просмотрите видеоролик, то бы до конца закрепить всю последовательность и узнать парочку нюансов.

Самодельный кронштейн для телевизора

Из мебельного уголка

Если вам нет нужды наклонять, разворачивать или выдвигать телевизор на кронштейне, а простейший фиксированный кронштейн, входящий в комплект, вас не устраивает (или его вообще нет), такое приспособление без возможности дополнительных манипуляций с ним делается из мебельных уголков.

Инструкция:

2 уголка нужно прикрепить на стену.

К этим двум на стене болтами притягиваются два верхних уголка на корпусе телевизора.

А два нижних уголка на этом корпусе будут просто опорой в стену – так как металл уголков мягкий и его вполне можно согнуть или разогнуть пальцами, изменив и угол наклона телевизора по отношению к зрителю.

Скользящие опоры

При возведении крыш над домами для фиксации стропил используют скользящие опоры.

Их же можно применить и для создания удобного кронштейна для телевизора, если его требуется повесить на стену.

Для этого понадобятся:

• брус;
• саморезы, болты, гайки и шайбы для них;
• Г- образная пластина;
• Скользящие опоры.

Г- образная пластина распрямляется и в её верхней части рассверливается отверстие под крепёж, после чего пластина крепится к задней крышке телевизора.

К стене же крепятся т.н. «ответные» пластины.

Потом в пазы, расположенные на этом брусе или стене, вставляются плоские крючки телевизионной панели.

Так как подобный способ подвески может подойти не всем моделям телевизоров из-за неудобного расстояния между отверстиями в крышке панели, то крышку можно и снять, чтобы рассверлить в ней новые, удобные для монтажа, отверстия.

Кронштейн из труб

Трубы для этого кронштейна берутся профилированные, четырёхугольного сечения. Одна со стороной квадрата 20×20 мм, вторая, с более тонкими стенками – 15×15 см.

Понадобятся также два болта на 8 мм и 4 гайки к ними (одна будет вставляться в трубу меньшего диаметра и через сквозное отверстие в ней будет служить направляющей для резьбы болта. Который, в свою очередь, послужит штифтом, вставляемым в петлю трубы большего сечения, крепящейся на стене.

Второй гайкой болт-штифт будет законтриваться при регулировке длины этого штифта. А от длины будет зависеть угол наклона подвешенного телевизора.

На представленном видео хорошо и доходчиво представлены этапы изготовления такого кронштейна.

Смотрите – ибо лучше один раз увидеть, чем долго объяснять на пальцах:

Держатель на петлях («дверного» типа)

Петля для такого поворотного кронштейна берётся даже скорее не дверная, а «амбарная» — толстая, массивная, способная выдержать нагрузку в 20-25 кг.

А так как она одна, то поворотная ось в этой петле должна вращаться без люфтов и перекосов, чтобы не вызвать перекос и висящего на такой петле телевизора.

Такой кронштейн с поворотной петлёй удобно устанавливать в углу – тогда плоскость экрана телевизора будет удобно разворачивать в нужную сторону от положения экрана параллельно стене до нужного положения в сторону находящегося в стороне зрителя.

Алгоритм действий при монтаже поворотного кронштейна на петле таков:

• В фанере или в доске сверлят отверстия, соответствующие расположению таких же отверстий на задней стенке телевизора;
• Доска крепится к заранее просверленным отверстиям в длинной поворотной полосе петли (короткая часть петли с опорной площадкой, имеющей четыре отверстия, длинными и мощными саморезами или анкерными болтами уже закреплена к стене);
• Телевизор крепится к доске/фанере болтами, вкрученными в стационарные отверстия своей задней крышки.
