Необходимые материалы и инструменты для работы
Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:
- электрический счетчик;
- устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
- силовой, слаботочный, осветительный кабель;
- ответвительные коробки;
- клеммники (лучше безвинтовые);
- розетки и выключатели;
- подрозетники;
- короба для электропроводки открытого типа;
- смесь из алебастра для монтажа кабеля внутри штробы;
- клей;
- шурупы и саморезы;
- плинтуса;
- электроизоляционный картон;
- жестяные полоски для крепежа.
Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.
Практическая реализация схемы
Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике.
Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается штробление перекрытий и несущих стен в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д).

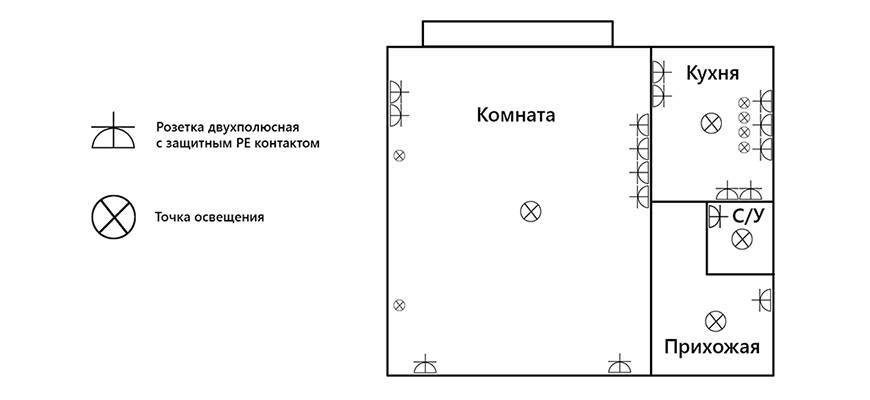

Примерный план зон проводки можно видеть на следующей иллюстрации:
Скрытая электропроводка
Проводка в частном доме или квартире обычно выполняется скрытым способом. Исключение составляет разве что дом из бруса без внутренней отделки. Преимущество заключается в том, что проводка не видна на стенах и не портит эстетичность. Но, монтировать провода таким образом сложнее.

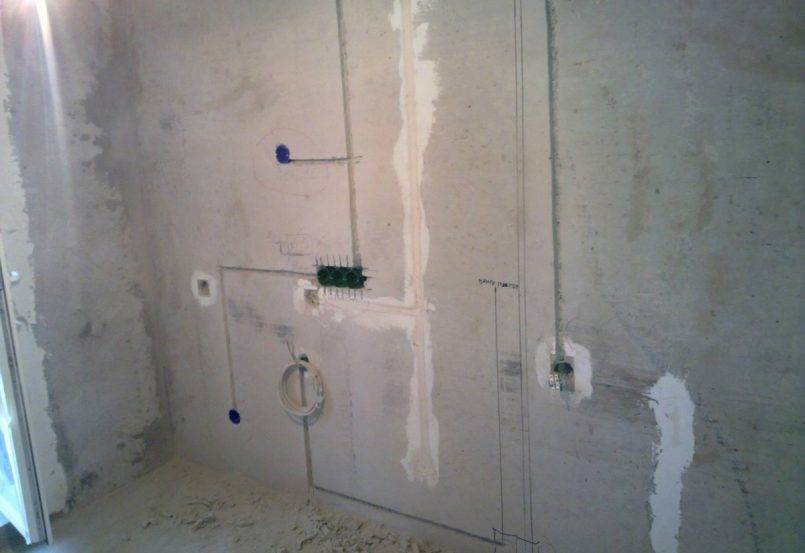

Необходимо предварительно подготовить штробы, используя перфоратор или штроборез. Розетки устанавливаются обычно встраиваемым способом в подрозетники. Распределительные коробки также встраиваются в стены. Для прокладки кабелей нужно использовать специальную гофру.
После прокладки кабелей штробы необходимо заделать специальным гипсом или другой подходящей для проводки шпаклевкой. Монтаж скрытой проводки можно выполнять только кабелями с негорючей изоляцией.
В схеме стоит предусмотреть УЗО, обеспечивающее защиту от токов утечки. Также рекомендуется установить реле напряжения, которое защитит бытовую технику в случае скачков напряжения.
Расчет нагрузки
Проектирование схемы необходимо начать с расчета нагрузки на электропроводку. Для этого требуется сложить мощности всех электроприборов, оборудования, освещения, использование которых планируется в квартире. Отношение полученной суммы к величине используемого напряжения, будет максимальным значением тока в электропроводке однокомнатной квартиры. Это значение используется при выборе прибора учета электроэнергии (электросчетчика) и сечения вводного кабеля.
При выборе счетчика необходимо дополнительно учесть, трехфазная или однофазная электропроводка используется для питания квартиры. Чаще используется однофазная. Сечение вводного кабеля выбирается по таблицам ПУЭ с учетом коэффициента, учитывающего неодновременность и непостоянство включения нагрузки, а также коэффициента запаса. Первый равен 0,9, второй – 1,2. Полученная величина сечения округляется до размера сечения провода, производимого промышленностью, в большую сторону.
Расчеты и схема
Однолинейная схема по ГОСТу
Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

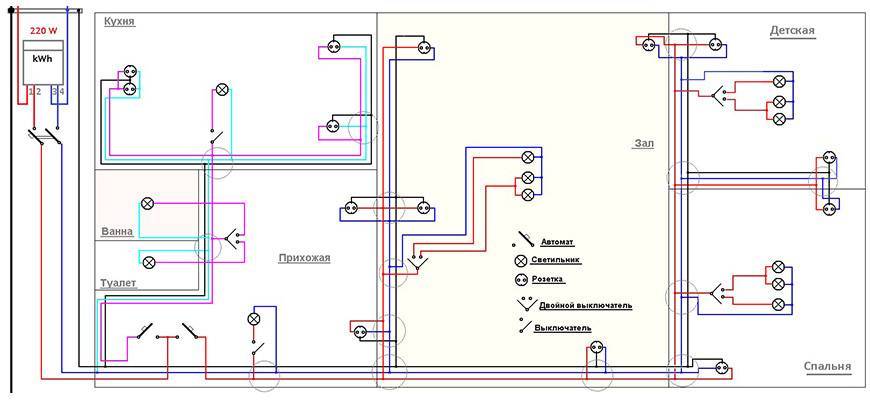

Схема электропроводки
Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.
Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.
Подытожим
Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.
Как правильно выполнить разводку электрической проводки
Вариант схемы для частного дома
Чтобы правильно выполнить разводку электрики, понадобится:
- Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
- Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
- Вычислить количество потребителей.
- Вычислить количество розеток.
- Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
- Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
- Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
- Подсчитать метраж кабеля и количества автоматов.
Типы разводки
Существует три типа разводки электросети:
- С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
- «Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
- «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:
Обычно используют несколько типов проводки сразу.
Основные требования, предъявляемые к электрическим схемам
Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.
Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта
Также недопустимо пересечение кабелей.
Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.
Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.
Устройство штроб
В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.
На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.
Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций. В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке. В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке
В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.
Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).
Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

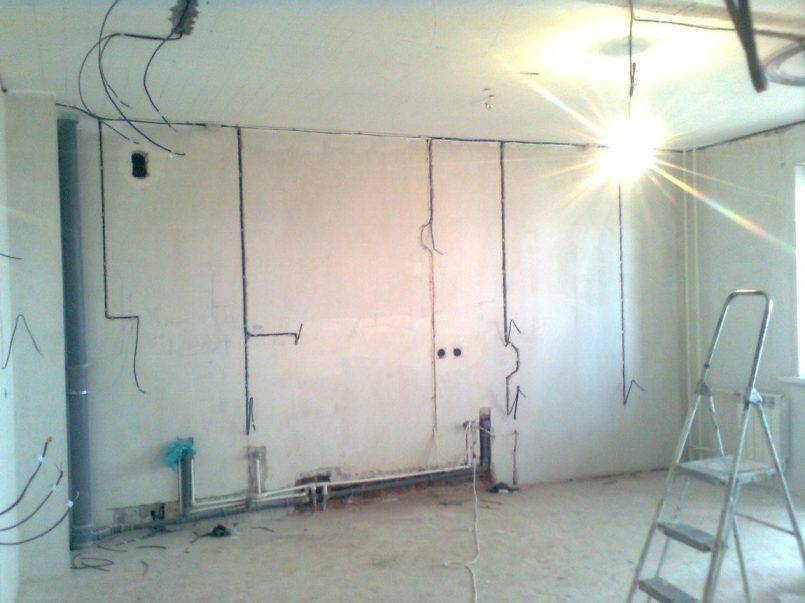

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их) - Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно - Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
Выбор фурнитуры и автоматики
При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа
Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.
Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.
Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.
Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.
Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

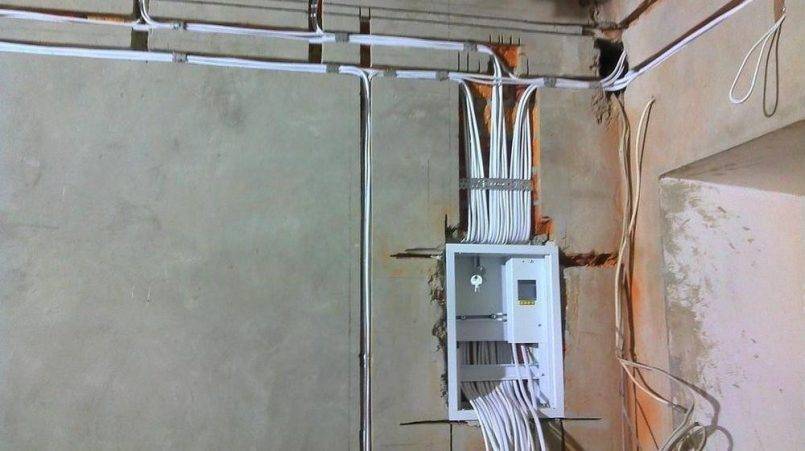

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):
Если в квартире предусмотрено заземление, схема будет следующей:
В каких случаях менять
Электропроводку в квартире необходимо заменить в следующих случаях:
- здание давно не ремонтировалось, и электросети не соответствуют требованиям безопасности;
- предстоит капитальный ремонт квартиры;
- параметры электропроводки не соответствуют новым требованиям, предъявляемым к ней;
- изменяется схема проводки в однокомнатной квартире;
- выявлены неисправности электропроводки, при которых не может эксплуатироваться помещение.
Не соответствующей требованиям безопасности, можно считать электропроводку, отслужившую срок эксплуатации или имеющую серьезные повреждения проводников и изоляции.
Максимальные сроки эксплуатации в жилых помещениях многоквартирных домов скрыто проложенной электропроводки:
- из медного провода – 40 лет;
- из алюминиевого провода – 20 лет.
Учитывая относительно небольшой срок службы алюминиевой электропроводки, при капитальном ремонте ее необходимо заменить. Целесообразно провести замену с использованием медного провода.
Квартира, приобретаемая с целью использования ее под жилье, очень часто приводиться в порядок самими владельцами, старающимися реализовать при этом свои понятия об уюте, комфорте, сделать жилище красивым и удобным. В этом случае удается сберечь немалую часть денежных средств за счет отказа от использования наемных рабочих. Качественную электропроводку также можно выполнить в квартире своими руками, если воспользоваться необходимым инструментом и руководствоваться в работе требованиями нормативных документов, основным из которых являются ПУЭ (правила устройства электроустановок).
Залогом успеха при устройстве электрической сети в однокомнатной квартире будет являться хорошо продуманная, согласованная с другими инженерными сетями и коммуникациями схема электропроводки.
Расчёт потребности в материалах и фурнитуре
Необходимое количество материала определяется двумя способами:
- по схеме электропроводки – наиболее точный;
- по общей площади квартиры — приблизительный.
При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.
Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.
Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:
| Сечение кабеля (мм2) | Монтаж открытым способом | Монтаж в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Медная | Алюминиевая | Медная | Алюминиевая | |||||||||
| Ток (A) | Мощность (кВт) | Ток (A) | Мощность (кВт) | Ток (A) | Мощность (кВт) | Ток (A) | Мощность | |||||
| 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | |||||
| 0,5 | 11 | 2,4 | — | — | — | — | — | — | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — | — | — | — | — | — | — |
| 1,0 | 17 | 3,7 | 6,4 | — | — | — | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — | 15 | 3,3 | 5,7 | — | — | — |
| 2,0 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4,0 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 6,0 | 50 | 11 | 19 | 39 | 8,5 | 14 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10,0 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16,0 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25,0 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35,0 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:
- провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
- кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.
Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:
ПЭУ 1.7.34 «… В зданиях следует применять кабели и провода с медными жилами … »
СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»
К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:
| Сечение кабеля (кв. мм) | Сила тока (A) | Мощность (Вт) | Номинал автомата (A) |
|---|---|---|---|
| 1,5 | 15 | 3300 | 16 |
| 2,5 | 21 | 4600 | 20 |
| 4 | 27 | 5900 | 25 |
| 6 | 34 | 7400 | 32 |
Обзор схем электропроводки для жилых помещений
Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.
Однокомнатное жилье или студия
Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:
- выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
- определить нагрузку и сечение проводов;
- составить схему подсоединения приборов.
Схема электропроводки для однокомнатного жилья.
Трехкомнатная квартира
Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:
- Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
- Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
- Электрическую цепь санузла разветвляют с учетом числа помещений.
- Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

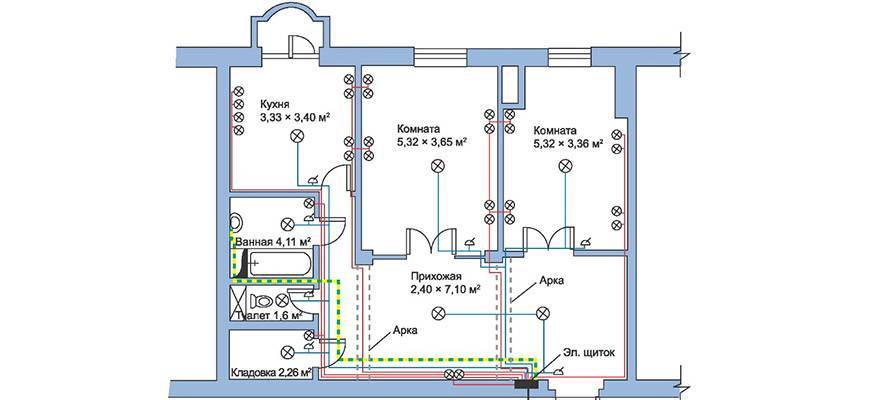

Схема электропроводки для трехкомнатной квартиры.
План электрики на даче
Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:
- Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
- Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.
Схема электропроводки на даче.
Электроснабжение в частном доме
В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.
Схема электропроводки в частном доме.
Закладка кабеля, выключателей и розеток
Для закладки кабеля делаются штробы, для установки подрозетников также выдалбливаются ниши для их установки. Раньше штробы делались вручную, используя молоток и зубило или долото.
В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.
Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.
Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

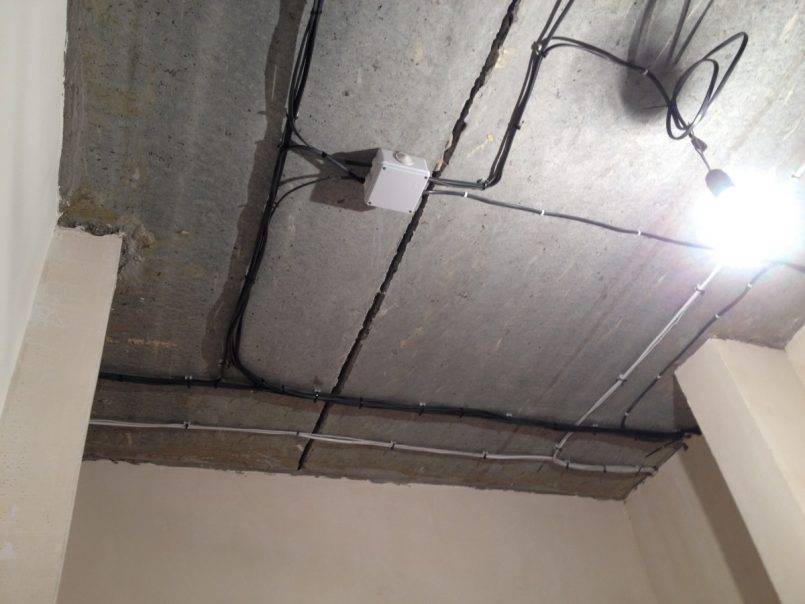

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.
Ванная комната
В санитарных помещениях достаточно основного освещения на потолке и освещения над зеркалом. При проведении электрики в ванной комнате, мы уже должны знать расположение элементов сантехнического оборудования, то есть раковины, ванны, унитаза и т.д. Зеркало предпочтительно равномерно освещать по обе стороны или линейно сверху.
Места установки точек освещения, розеток и выключателей света в ванной комнате обусловлены функциональным назначением этого помещения.
Избегайте использования точечных галогенных источников света над зеркалом. Их направленный луч света будет освещать пятно, остальное оставляя в тени. Как украшение можно планировать один или несколько осветительных приборов, которые мы используем, чтобы выделить ванну или шкафы.
Розетки необходимо размещать в непосредственной близости от зеркала и раковины и, по возможности, на одной стене. Помните, что в ванной комнате следует использовать розетку с влагозащищенным клапаном.
Параметры электрической сети
Точно вычислить показатели проводки сложно. Узнать, будет ли меняться количество потребителей электроэнергии со временем, нельзя. Это же касается возможных мест установки. Однако можно составить примерный проект. Материалы приобретают с запасом, однако переплачивать за лишнюю мощность нецелесообразно.
Расчет нагрузки
Рассчитать этот показатель просто. Данные об энергопотреблении присутствуют в технических паспортах. Зная потребляемую мощность, можно рассчитать силу тока по формуле I=P/E, где:
- P — мощность;
- E — напряжение.
Допустимая суммарная сила тока, протекающего по одной линии — 25 А. Такой номинал должны иметь автоматы, через которые подключаются ветви.
Программы, помогающие составить схему электропроводки в квартире
В сети интернет можно найти множество программ, которые помогут спроектировать домашнюю электрическую сеть. Среди них есть как бесплатные, так и те, за которые придётся выложить некоторые суммы. Среди самых известных программ, не требующих финансовых вложений, можно отметить:
- QElectroTech.
- Visio.
- NanoCAD.
- Компас-Электрик.
- Eagle (Easily Applicable Graphical Layout Editor).
Подобные программы можно перечислять ещё долго. Бесплатное ПО вполне подойдёт для составления поверхностной схемы электропроводки в панельной квартире или частном доме, однако ограниченный функционал не позволит начертить более сложные коммуникации. Для подобных целей следует использовать платные программы. По мнению пользователей, лучшей в этой области является sPlan.
Такую схему поможет составить специальная компьютерная программа
Заключение по теме
Итак, мы постарались ответить на вопрос, касающийся схемы разводки электрической сети внутри квартиры. Конечно, необходимо правильно провести определение групп потребителей, подсчитать их суммарную мощность. И как говорят специалисты, ничего сложного в этом нет, сделать все это можно самостоятельно, если есть определенные знания (школьная программа достаточна). Поэтому тем, кто спрашивает, как сделать разводку электропроводки своими руками, отвечаем, что учитывайте в основном мощность каждого прибора, который находится в комнате. Именно от этого показателя будет зависеть и сечение кабеля, и номинальный ток автомата.
