Как штробить стены, потолок под проводку

Требования и нормы для проведения штроб

Прежде чем выбирать инструмент и приниматься за работу, необходимо составить чертеж разводки электрики в квартире или частном доме с учетом строительных норм (требования регламентирует СНиП 3.05.06-85).

На схеме нужно указать месторасположение всех осветительных приборов, распределительных коробок, розеток, выключателей и трассу, по которой будут проходить соединительные провода.

Схему разводки обязательно сохраните на будущее, чтобы при необходимости вбить гвоздь в стену не гадать, попадете в провод или нет (+)

Важные нюансы:

Глубина борозд не должна превышать 2-3 см, а ширина – 3 см.
Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя

Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.. Оговоренные в ПУЭ ограничения наглядно продемонстрирует следующая фото-подборка:

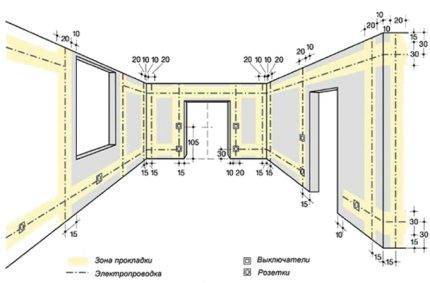

Оговоренные в ПУЭ ограничения наглядно продемонстрирует следующая фото-подборка:

Если вы выполните чертеж и последующее штробление с соблюдением этих правил, скрытая проводка будет работать без проблем и сбоев.

Способы штробления

Перфоратор для штробления стен

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос.  Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

Работа болгаркой

Насадка на болгарку для штробления

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

• Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
• Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Штроборез

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Инструменты: обзор и советы

Сама процедура выемки материала из стен, пола или потолка может производиться разными способами. Для этого может использоваться разный инструмент, действующий от мускульной силы оператора либо от электрического тока.

Зубило и молоток

Самый простой инструмент (точнее, даже набор) ударного типа. Зубило наставляется в точке, где планируется вести канал, после чего несколькими ударами молотка сбивается слой материала – штукатурки, кирпича, ячеистого бетона.

Зубило можно располагать двумя способами:

1. Поперёк борозды, с каждым разом вырабатывая поверхность во всю требуемую ширину.
2. Вдоль линии прокладки штробы, в этом случае на одном уровне делается два удара – слева и справа, чтобы канал получился более-менее ровным.

Обычно зубило для таких операций имеет специальную упругую «тарелку» в верхней части обрезиненной рукоятки – она предохраняет руку от случайного удара молотком при промашке.

Для чего подойдёт:

Для мягких материалов – штукатурки и ячеистого бетона, в крайнем случае для красного или силикатного кирпича. Бетон, в особенности железобетон проштробить зубилом почти нереально. Применение зубила оправдано, если канал нужно сделать короткий – метр или два – ради такого дела серьёзное оборудование можно и не применять.

Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений

Во время работы располагайте зубило под углом к стене, а не перпендикулярно плоскости. Так вы сможете сбивать более крупные и ровные куски.

Ручной штроборез

Это нехитрое приспособление состоит из пластины твёрдого, но довольно гибкого металла, загнутого полукругом. Для удобства концы «полумесяца» крепятся к рукоятке. Одной рукой лезвие тянут, чтобы дуга снимала слой материала, а другой надавливаю, чтобы борозда получилась глубже. Никакой пыли и особого шума, а полученная штроба выглядит весьма презентабельно.

Для чего подойдёт:

Прокладка проводки в мягких материалах: штукатурке, газо- и пенобетоне. К сожалению, уже в случае кирпича этот инструмент бессилен. Впрочем, даже в сегодняшних монолитных многоэтажках межкомнатные перегородки часто выкладываются газоблоком.

Перфоратор

Без этого электроприбора трудно обойтись при прокладке проводов. Обладая мощным долбёжным ударом, он даёт эффект зубила, но зато много чаще, мощнее и почти без мускульных затрат. Учитывая, что все штробы всё равно заштукатурятся и закроются финишной отделкой, разводку электричества вообще можно сделать одним лишь перфоратором.

Для обустройства борозд перфоратор должен быть переведён в режим долбления. У недорогих и лёгких моделей для домашнего использования такого положения переключателя может и не быть. В любом случае, долбёжка бетона – серьёзная нагрузка, для этого лучше взять крепкий надёжный инструмент.

Для чего подойдёт:

проделывания штроб во всех видах поверхностей самостоятельно, а также доведение до готовности «полуфабрикатов», сделанных с помощью болгарки или штробореза.

Болгарка

УШМ, она же болгарка или «фортуна». Оснащается диском по камню и бетону, после чего может хотя бы частично выполнять функцию штробореза. Схема работы болгарки для штробления следующая: сначала прорезают одну канавку, затем другую, оставшийся между ними заполнитель удаляют с помощью перфоратора.

Основная претензия к болгарке – это огромное количество пыли, которое возникает при резке бетона или кирпича абразивным кругом и благодаря высокой скорости вращения разлетается вокруг. Однако это один из немногих способов без специфического инструмента сделать штробу с ровными краями. Сегодня умельцы и промышленность придумали несколько способов, как снизить негативное влияние пыли при работе с болгаркой.

Для чего подойдёт:

для штроб, где ровные края важнее, чем запыление всего помещения.

Штроборез

Профессиональный узкоспециализированный инструмент для обустройства борозд. В отличие от болгарки, здесь два диска, которые можно выставлять на необходимое удаление друг от друга – для этого предусмотрен комплект шайб.

Штроборез почти не пылит – продукты реза эффективно удаляются при подключении пылесоса, а защитный кожух облегчает эту задачу. Правда, цена инструмента высока, поэтому его эпизодическое использование не выгодно.

Для чего подойдёт:

профессиональное использование.

Этапы штробления стены перфоратором

После выполнения разметки приступают к штроблению. Сначала вдоль уже размеченных линий просверливают ряд отверстий, расстояние между ними должно составлять 1.5-2 см. После сверления с перфоратора снимают сверло, вместо него ставят другую насадку – лопатку. Инструмент переключают в режим удара, просверленные отверстия соединяют друг с другом. На гипсовых стенах соединение выполняют при помощи сверла.

При штроблении перфоратором рекомендуют работать аккуратно, ровно и без рывков. Если неправильно наклонить лопатку, можно отбить часть стенки. У многих владельцев этого инструмента имеется специальная насадка для проделывания штробов, тогда заранее просверливать в стенах отверстия нет необходимости. Приступая к работе, надо иметь в виду, что сделать все точно и как положено могут только опытные профессионалы. После штробления приступают к выполнению гнезд для подрозетников. Для этого понадобится специальная коронка.

Эти детали изготавливают с разной напайкой, в зависимости от того с какой стеной придется работать:

• для бетонной— алмазная;
• для кирпичной – победитовая.

Сначала надо применять сверло, которым на месте намеченных подрозетников делают центровочные отверстия. На перфоратор устанавливают коронку для проделывания более глубокого диаметра. Если углубление дается с трудом, сверлом по всей окружности будущего гнезда делают маленькие отверстия. Потом опять вставляют коронку и продолжают работать.

При проделывании отверстий коронкой с алмазной напайкой не рекомендуют использовать инструмент в режиме удара. Как только гнездо будет готово, вместо коронки ставят лопатку или сверло, чтобы в гнезде убрать остатки материала.

Далее приступают к заделке проштробленных канавок. Некоторые предпочитают прятать проводку в защитную гофрированную трубку. Заделывать канавки желательно раствором, которым штукатурили стены. В таком случае места заделки штроб не будут отличаться. Прежде чем начинать штукатурить, канавки тщательно обрабатывают пылесосом, потом проходят по ним кистью и загрунтовывают. Если из них ничего не выпирает, заделывают штукатуркой.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Штробление стен под розетки в бетонной стене

С тем как проложить электропроводку в стене мы разобрались, теперь освоим то, как сделать отверстие под подрозетник в бетонной стене разными способами:

3.1 Устройство штробы под розетку с использованием перфоратора и специальной коронки:

Данная коронка устанавливается на перфоратор вместо бура.

При выборе коронки необходимо обратить внимание на следующие параметры:

• Диаметр (я использовал коронку диаметром 68 мм под стандартный подрозетник);
• Материал для которого предназначена коронка (бетон, кирпич, камень);
• Метод сверления (я использовал коронку для ударного сверления).

Параметры, коронки, которую использовал я представлены на фото ниже:

Процесс устройства отверстия (ниши) под подрозетник с помощью специальной коронки:

Шаг 1 — Делаем разметку:

Шаг 2 — Начинаем сверлить в ударном режиме:

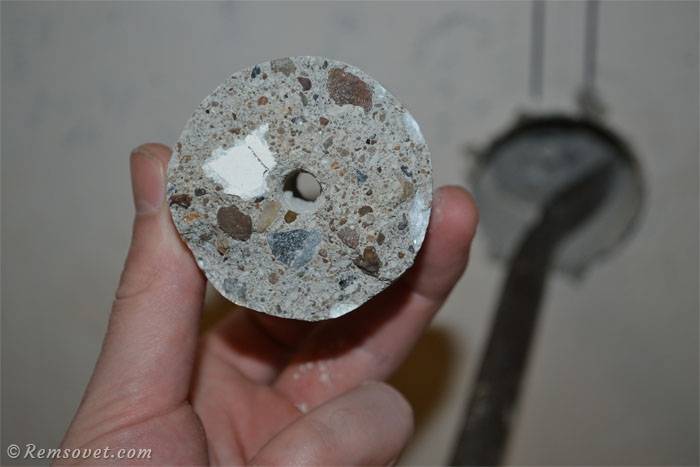

Шаг 3 — Скалываем высверленный кусок бетона с помощью подручных инструментов или перфоратора, оснащённого зубилом:

Шаг 4 — Отверстие (ниша) под подрозетник готова:

В месте установки подрозетника высверливается множество отверстий, а затем используется зубило или пика и лишний материал выдалбливается.

3.3 Устройство штробы под розетку с использованием УШМ и перфоратора:

Данный метод будет приемлим, если у вас нет коронки, но необходимо смонтировать несколько подрозетников в один ряд. Размечается участок, на котором будут установлены подразетники, затем по периметру делается глубокий пропил с помощью УШМ, затем излишки бетона внутри пропила выдалбливаются перфоратором.

Штробление строительных конструкций: нормы и требования

Несоблюдение существующих норм при штроблении стен может привести к критическим последствиям: деформации несущих конструкций, повреждению коммуникационных линий.

Подготовка к электромонтажным работам, штробление стен и прокладка скрытой проводки регламентируются действующими строительными нормами СНиП 3.05.06-85.

Первое, что необходимо сделать — составить план разводки электрики в квартире. Обычно это планировка квартиры, на которую при помощи условных обозначений нанесена вся электрика: светильники, розетки, распределительные коробки, выключатели и трасса прохождения соединительных линий. Схема электроразводки в перспективе пригодится при проведении отделочных работ, чтобы случайно не просверлить кабель и не забить в него гвоздь.

Важно знать:

1. В панельном доме категорически запрещено штробить несущие железобетонные стены. Это может привести к появлению трещин и снижению прочностных характеристик конструкции.
2. В панельном доме нельзя штробить плиты перекрытия. Если требется сделать проводку в полу, эту задачу можно решить иначе — залить стяжку из бетона и проложить в ней канавки для проводов. Штробить потолок в панельном доме тоже запрещено — можно задеть рабочую арматуру железобетонных плит.
3. Штробы в наклонном перекрытии (например, на мансарде) необходимо прорезать параллельно линии наклона поверхностей.
4. Ширина борозды не должна превышать 3 см, глубина может составлять от 2 до 2,5 см.
5. Длина борозды от распределительной коробки до электроприбора или выключателя не должна превышать 3 м.
6. Пробивать штробы под кабель можно только по горизонтальной или вертикальной линии, параллельно основным конструкциям здания. Выверить ровную линию можно при помощи строительного уровня.
7. Штробы не должны проходить по косой или по кривой. Допускается максимум один изгиб под прямым углом на пути от распределительной коробки к осветительным приборам или розетке. Каждый перегиб представляет собой опасность перегрева проводника в месте сгиба.
8. При устройстве горизонтальных борозд необходимо соблюдать расстояние до плит перекрытия — минимум 15 см, а от системы теплоснабжения и и газовых труб — 40 см.
9. При прокладке вертикальных борозд должен быть соблюден отступ минимум 100 мм до дверного прохода и оконного проема.
10. Нельзя пробивать борозды в углах помещения. Существует риск ослабления прочности конструкции здания и возникновения аварийной ситуации.

Постановление Правительства 508-ПП (пп.10.3 и 10.11) гласит, что при перепланировке жилища в многоквартирном доме запрещается нарушать прочность и устойчивость несущих стен во избежание риска их разрушения. Документ также запрещает устройство горизонтальных штроб в стеновых панелях и плитах перекрытий многоквартирных панельных домов.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

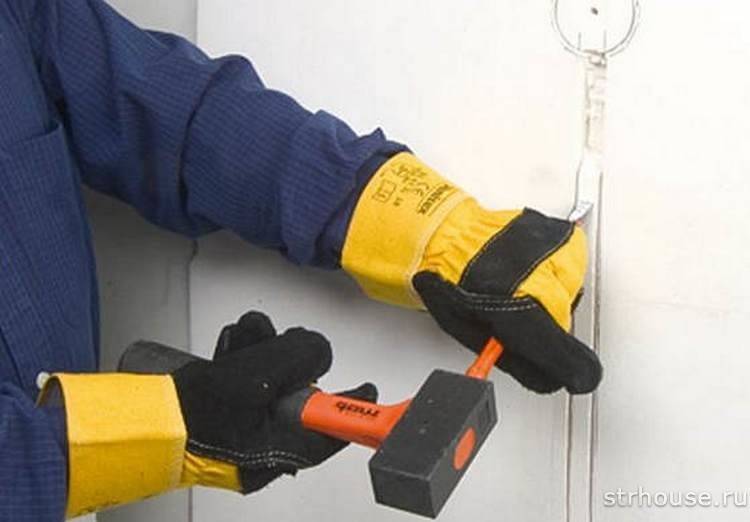

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

• слесарное или строительное зубило и молоток;
• электрическая дрель или перфоратор;
• угловая шлифовальная машина с набором абразивных дисков;
• специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Выбор инструмента для проделывания борозд

1. Использование ручного инструмента – молотка и зубила,
2. Штробление перфоратором,
3. Резка штроб болгаркой в кладке,
4. Применение штробореза.

Проделывание канавок с помощью молотка и зубила

Метод не требует применения дорогостоящего электроинструмента, но при этом является крайне трудоемким, занимает много времени. К очевидным его недостаткам можно отнести низкое качество борозды и невозможность (точнее, безрезультатность) ее проделывания в железобетонных стенах, в отличие от кладки.

Использование перфоратора

Далее тактика действий зависит от материала стены:

• Если материал более податливый, например, кирпич или газобетон, то промежутки между отверстиями можно также устранить сверлом, только поставив его под углом. Границей сверлений будут служить линии, проведенные под планку,
• Если в дело вступает бетон или железобетон, то можно использовать специальную насадку – лопатку. По форме она напоминает зубило и в режиме молотка выбивает остатки материала из канавки.

Главным преимуществом перфоратора является выделение малого количества пыли. Недостатков также вдоволь:

• Не очень высокое качество штробы в бетоне,
• Возможность отколоть лишние куски стены, особенно при работе лопаткой,
• Высокий уровень шума,
• Сравнительно долгое время работы.

Применение угловой шлиф машинки – болгарки

Это один из наиболее быстрых и аккуратных методов, но он также имеет свои недостатки, в числе которых:

• Повышенный уровень пыли,
• Необходимость использования алмазных отрезных дисков.

Использование штробореза

• Отсутствие пыли (очень низкий уровень),
• Возможность регулировки ширины и глубины реза.

Главным недостатком этого метода является дороговизна самого инструмента и комплектных отрезных дисков с алмазным напылением (определить их можно по соответствующему обозначению).
