Как сделать душевой поддон своими руками со сливом в полу 50 фото

Выбор материалов

Если основные параметры душевого поддона в ванной (расположение, высота, тип слива) определены, важно правильно выбрать материалы для строительства. Выделяют основные варианты:

монтаж готового поддона на ножки, бетонное основание, кирпичную кладку или другие типы «ложа»;
подъем подиума на нужную высоту с помощью плитных материалов (ОСБ и другие) и ножек или кладки (заливки) опор;
создание монолитного или кирпичного (блочного) поддона.

Первый вариант удобен минимизацией работ и возможностью подгонки готовых стенок без дополнительных усилий. Второй обеспечивает доступ для ремонта в случае течи или других проблем. Третий гарантирует максимальную прочность подиума, но затрудняет устранение течи или замену слива.

В качестве материалов используются:

готовый поддон произвольной конфигурации, кирпич или газобетонные блоки для опор либо бетон и опалубка для устройства монолитного ложа, душевой трап, плитка или готовый фасад для внешней отделки;
брус или металлический профиль для каркаса, влагостойкие плитные материалы для подиума, гидроизоляция, душевой трап, отделочные материалы;
цементно-песчаная (цементно-керамзитовая) смесь и доски (влагостойкая фанера) для опалубки, душевой трап, гидроизоляция, отделочные материалы. При выкладке ложа из кирпича (блоков) потребуется некоторое количество цементно-песчаной смеси для выравнивания основания под плитку.

Рассмотрим три варианта устройства подиума для душевой кабины, полностью создаваемого самостоятельно (без готового подддона).

Подготовительные работы для всех типов поддонов одинаковы. Пол ванной комнаты очищают от всех загрязнений, по мере необходимости выравнивают, устраивают гидроизоляцию с заходом на стены (высота 10…20 см, в месте размещения душевой кабинки гидроизоляция устраивается по всем стенам на высоту человеческого роста и более). Для бетонных (железобетонных) полов и стен удобен вариант проникающей гидроизоляции, подробнее про этот способ защиты конструкций от воды можно прочесть в статье «Гидроизоляция подвала изнутри».

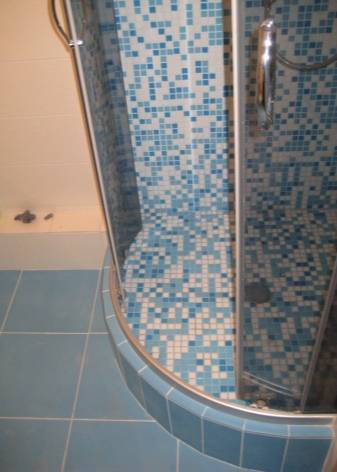

Преимущество поддона из керамики

Установить готовый поддон в ванной комнате – это самый простой и легкий способ обустройства комнаты. Выбор на строительном рынке позволяет это сделать. Но в чем же тогда будет экономия?

С конструкциями заводского изготовления нужно учесть требования, предъявляемые к материалу поддона. Так, например, акриловое изделие боится ударов и легко царапается. Конструкция эмалированная – скользкая. Стальная конструкция теряет привлекательность в короткий срок и очень шумная. Мраморный поддон стоит дорого. Здесь совсем отсутствует принцип экономии.

Отсюда и вытекает вывод, что самодельный поддон из керамики будет идеальным вариантом подхода к оформлению кабины и экономии денег.

Конструкция, сделанная по вашему эскизу, впишется в интерьер комнаты, при этом будут учтены личные пожелания по форме, высоте бортиков, облицовке. Поэтому первоначальный эскиз сыграет важную роль в вопросе монтажа конструкции, сделанного своими руками. Изделие из керамики легко сохранять в чистом состоянии. Ведь плитка моется любыми средствами бытовой химии.

Особенности

Маленькое пространство ванной комнаты зачастую заставляет искать оптимальные решения для того, чтобы там было удобно всем членам семьи, и в тоже время имелось все необходимое. Если санузел совмещен, то эта проблема становится еще актуальнее. Иногда хороший выход – это установка душевой кабины. Но готовые изделия, которые есть в широком ассортименте в строительных и сантехнических магазинах, не всем подходят из-за высокой цены. Следует продумать, как лучше огородить пространство, чтобы защитить рядом стоящие вещи от попадания воды, а поддон можно сделать из плитки. И это несложный процесс, если есть все необходимые материалы и инструменты.

Существуют два варианта установки поддона.

Можно купить в магазине готовый комплект, в который входит полистирольный поддон. Он уже герметизирован и имеет каркас. Его можно установить, соорудить бордюр, оформить отделку с помощью керамической плитки. Верхнее пространство обустроить самым простым способом: прикрутить к стене поручни для удобства, наверху поместить трубу и повесить водонепроницаемую штору.
Все делается своими руками – от начала до конца.

Формы поддонов могут быть самые разнообразные: квадратные, треугольные, круглые, овальные. Размеры варьируются от семидесяти сантиметров и выше. Все зависит от величины ванной комнаты и места, которое без ущерба для остального пространства можно отвести под душ. Логичным будет рассмотреть на будущее вариант установки определенного вида кабины без поддона. Тогда размеры подгоняются под величину основания кабины, которую впоследствии планируется установить.

Особенности установки

Чтобы обеспечить правильный стек воды и предотвратить попадание брызг на стены, устанавливается поддон и специальная занавеска из материала, не боящегося влаги. Фабричные модели душевого уголка оснащаются поддоном из пластика, металла или даже камня. Однако пластиковый вариант со временем желтеет, может лопаться, у металлического поддона отмечается подверженность коррозии, а каменные экземпляры стоят весьма недешево.

Самым выгодным проектом станет душевой уголок своими руками, который позволит не только сэкономить, но и реализовать индивидуальные предпочтения. Значимой стадией является обустройство слива. Имеется несколько способов вывода канализационной конструкции. Размер патрубка подбирается с учетом интервала от ванной до стояка канализации. Необходимо помнить, что уклон по высоте берется не менее двух миллиметров.

При малой высоте для маскировки следует предусмотреть поднятие уровня пола. Можно также установить элементы в стене, спрятав их в специальный короб. Далее производится удлинение патрубка канализации до центра поддона, обеспечение должной гидроизоляции, установка трапа и регулировка размещения трубы.

Строительство душкабины своими руками

Самостоятельное изготовление душевой кабины – сложный процесс, включающий в себя несколько этапов. Для начала необходимо точно определиться с местом расположения будущего гидробокса, его размерами, используемыми материалами. Составляется чертеж сооружения с подробными размерами. Если на стенах есть старая отделка, ее удаляют. При необходимости демонтируется старая стяжка с заливается новая.

Подвод коммуникаций

Водопроводные трубы и канализация проводятся скрытым способом. В современных домах для этого используются полипропиленовые трубы, которые укладываются в штробы. При этом резать их нужно такой ширины, чтобы кроме самой трубы в штробу поместился еще и слой теплоизоляции. В качестве нее обычно применяют либо эковату, либо специальные рукава. Не забудьте установить запорные краны. Они монтируются за границами кабины.

После того как система проложена и проверена ее работоспособность, штробы оштукатуривают. На концах труб устанавливают фланцы для резьбы для последующего монтажа накидных гаек смесителя.

Гидроизоляция

Без правильно сделанной гидроизоляции при условии самодельного поддона вы достаточно быстро затопите соседей снизу. Современные составы для защиты от воды делятся на следующие виды:

Проникающие – применяются для монолитных бетонных поверхностей;
Рулонные – для дома чаще всего используются самоклеящиеся варианты;
Обмазочные – составы на основе полимерно-цементного вещества или битума.

Перед организацией герметичного слоя следует удалить старую отделку. Если отдано предпочтение рулонным материалам, они укладываются внахлест. Стык стены и пола тщательно проклеивается специальной лентой.

Сооружение поддона

Последовательность действий в этом случае полностью зависит от того используется готовое изделие или поддон решено строить с нуля. Первый вариант значительно проще. Готовую конструкцию устанавливают следующим образом:

Основание тщательно выравнивается, для чего делается черновая стяжка;
Прокладываются трубы для канализации, монтируется сливной сифон;
Устанавливается само изделие;
На защелки крепится декоративный экран, обычно он идет с поддоном в комплекте.

Поддон строят обычно из кирпича. При этом в цементный раствор должны добавляться водостойкие присадки, например, жидкое стекло. Если остекление будет устанавливаться на металлический каркас, для него монтируются закладные. Внутри заливается черновая стяжка, поверх которой накладывается гидроизоляция. На нужное место укладывается трап и трубы канализации

При этом важно соблюсти уклон. Сверху кладется слой теплоизоляции, обычно для этого используется полотно пенопласта 50 мм, поверх него еще слой гидроизоляции и стяжка, укрепленная металлической армирующей сеткой с ячейками 100 на 100 мм

Стяжка должна быть залита с уклоном в сторону точки слива. После того как она полностью высохнет, укладывается гидроизоляция, только после этого можно отделать конструкцию плиткой.

Изготовление каркаса

Каркас душкабины может быть изготовлен из алюминиевого профиля или дерева, однако последнее необходимо обработать антисептическим составом. Первый профиль укладывается на краю основания, он должен находиться точно в горизонтальной плоскости, для проверки используется уровень. Ответная часть устанавливается на потолке. Для усиления монтируются вертикальные рейки и горизонтальные рейки.

На каркасе фиксируются листы гипсокартона, которые по стыку оклеиваются армирующим скотчем. Сверху наносится штукатурка. После высыхания монтируется слой гидроизоляции. Поверх нее может быть уложена керамическая плитка. Укладываться она должна на водостойкий клеевой состав. Вместо плитки может использоваться специальная латексная краска или готовые пластиковые панели.

Подключение канализации

Способ подсоединения системы отвода стоков зависит от типа поддона. Если применяется готовое изделие, к его сливному отверстию подсоединяется сифон, подключается гофра. Второй конец последней присоединяется к канализационному отводу.

Если поддон самодельный, в него устанавливается трап, который монтируется еще в черновой пол. Производительность изделия должна быть не менее 30 литров в минуту, в ином случае вода просто не будет успевать стекать. Квадратный трап монтируется в центре кабины, уклон от стенок составляет не менее 3 град. Щелевой трап устанавливается рядом со стенкой.

Правильно изготовленная душевая кабина прослужит долгие годы. При необходимости готовый поддон всегда можно будет заменить, эта процедура не займет много времени и не потребует проведения масштабных ремонтных работ.

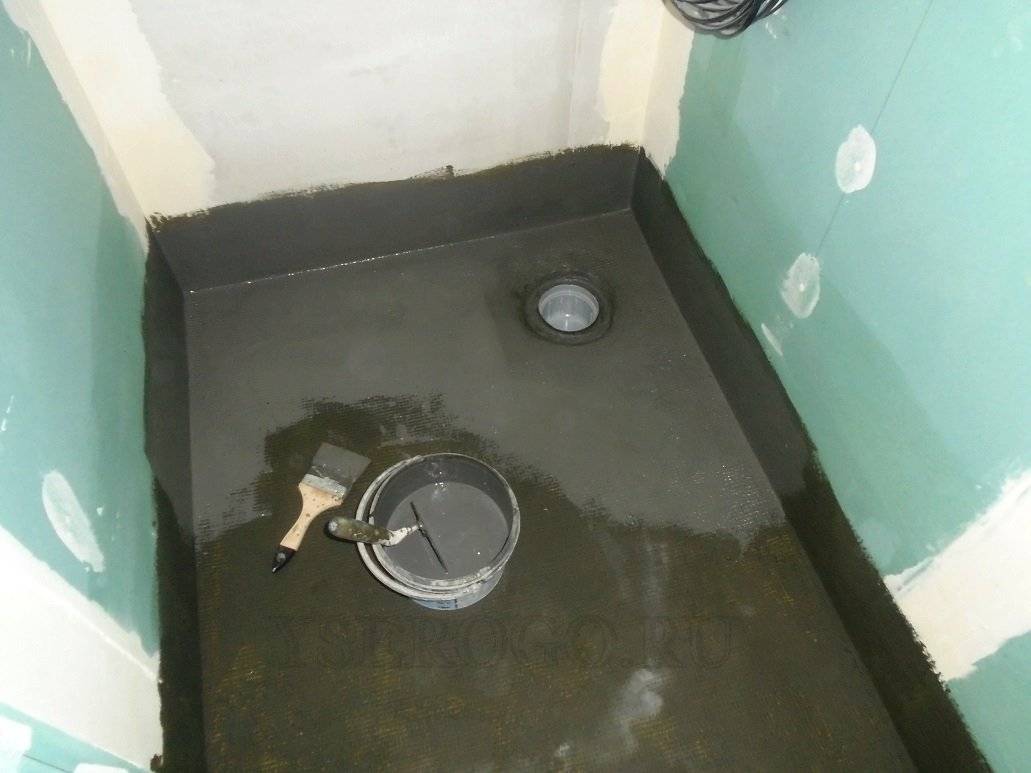

Гидроизоляция

Как я уже писал в статье по гидроизоляции душа, очень желательно выдержать залитый поддон хотя-бы пару недель. При
полусухом методе финишной стяжки срок можно сократить. Это утверждение не аксиома, а всего лишь логика: зачастую трещины на стяжке появляются не в первые дни после
заливки.

С другой стороны, если гидроизоляция достаточно эластичная после высыхания, то волосяные трещины в основании ей не повредят.

В любом случае нужно выбирать обмазочную гидроизоляцию, которая имеет способность растягиваться. Существует масса дешевых составов, которые не обладают эластичностью
от слова совсем. Такой слой даст трещину вместе с основанием — подобные составы лучше не использовать.

Обязательна для использования армирующая лента для углов, а также очень рекомендую на дно настелить фасадную стеклосетку (между слоями). Стык фланца трапа со стяжкой
также необходимо проклеить лентой – если ее нет в комплекте с трапом, то использовать ту же, что для углов.

При наличии на стяжке раковин и углублений, поддон можно прошпаклевать плиточным клеем. Это уменьшит расход гидроизоляции и исключит необработанные участки.

Что касается вопроса о высоте гидроизоляционного слоя: главное обеспечить “чашу” с краями 10-15 сантиметров, а выше — по желанию и финансам.

Виды поддонов

Некоторые не утруждают себя обустройством поддона из плитки, а устанавливают выполненные из пластика готовые изделия — душевые поддоны, тем более магазины предлагают их в большом ассортименте. Те, кого не устраивает этот вариант, делают их из кирпича или заливают бетоном, а затем укладывают плитку. Конструкция получается капитальной, и не сложно реализуемой. Если кому-то нравится душевая из мозаичной плитки без поддона, то и такое возможно. Правда, для реализации подобного варианта, придется поднять уровень пола во всей ванной, но при большом желании это вполне осуществимо.

Из монолитного бетона

Применение монолитного бетона потребует от строителя квалифицированных знаний и опыта. Поэтому такой метод не практикуется в целях возведения поддона самостоятельно. Преимущества варианта – монолит выдерживает любые перепады температур, устойчив к влаге и сырости, возможность отремонтировать. Однако такого эффекта можно достичь, применяя в строительстве качественный огнеупорный кирпич.

Из кирпича

Одними из самых простых считаются кирпичные поддоны, но для их обустройства пол должен быть хотя бы относительно ровным. При наличии больших перепадов понадобится их выравнивание с помощью черновой стяжки. Обустроив слив и подсоединив его к канализации, можно заняться поддоном, придерживаясь следующего порядка работ:

Начать с обмазочной гидрозащиты основания. Для нее подойдет жидкое стекло, поверхностный гидрофобизатор или битумная мастика. Чтобы быть уверенным в надежности гидроизоляции, выбранный обмазочный материал лучше нанести дважды.
В месте стыка со стеной наклеить гидрозащитную ленту. В этом наиболее уязвимом месте стоит сделать десятисантиметровый заход ленты на пол и стену.
Выложить основание из керамического полнотелого кирпича.

На кирпичное основание уложить плитку на плиточный клей.
Межплиточные швы затереть эпоксидной затиркой.

Чтобы создать более комфортные условия для приема водных процедур, при выкладке поддона из кирпича для душевой кабины своими руками из керамической плитки, разумно уложить кабельные маты для подогрева пола.

Организация слива

Далее необходимо выбрать как будет устроен слив. Устройств два: сифон и трап. Трап дороже, но он обычно меньше по высоте и более надежен. Его запаса прочности хватит на приличный срок и его можно залить в бетон, что обычно и делают.

Установка трапа

Сифон дешевле, но при устройстве поддона, вам придется предусмотреть возможность его замены. Просто замонолитить его — не самая хорошая идея, так как если возникнет вопрос с ремонтом, чтобы добраться до него вам придется работать перфоратором. Результаты вы представляете. Потому при использовании сифона, оставляйте ревизионный проход, который закрывается лючком или небольшой дверкой.

Душевая кабина своими руками: как сделать ревизионный люк

В любом случае слив должен быть обслуживаемым. Это значит, что верхнюю часть — сетку можно будет снять и прочистить трубу тросиком. А чтобы это было возможно, сливную трубу прокладывайте так, чтобы максимальный угол поворота к канализации был 45°, но лучше больше 30° не делать.

Теперь об уклонах. Чтобы вода в трубах не застаивалась, трубу от трапа к канализационному отводу укладывают с уклоном не менее 4-5%. Это значит, что на один метр длины перепад высот составляет 4-5 см. Примерно такой же скос должен иметь и пол: вода должна стекать к месту слива.

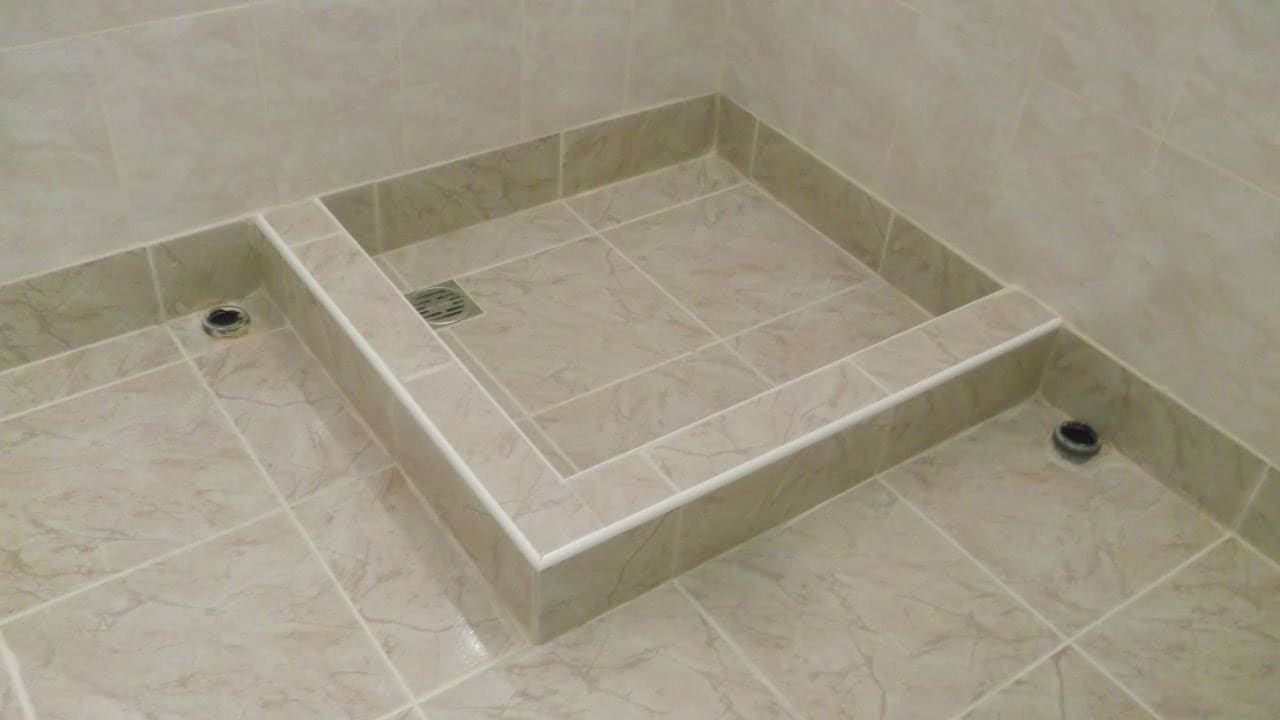

Поддон из плитки: как выложить фундамент в квартире

Следующим этапом идёт обустройство стяжки, которая закроет систему канализации и будет надёжным основанием для укладки плитки:

установите опалубку по высоте предполагаемого основания;
если кабина небольшая — маяки можно не устанавливать;
разведите бетонный состав: соедините нужные ингредиенты самостоятельно или купите готовую смесь, в которую добавляется нужное количество воды;
залейте раствор и разровняйте правилом или шпателем;
поправьте канализационную решётку — она должна стоять строго по уровню, и чуть выше основания.

Основание оставляют на 3—4 дня для затвердения. После этого проводят второй этап финишной изоляции по тому же принципу, что и в первый раз.

Способы организации слива в душевой кабинке

Несмотря на внешне почти одинаковый внешний вид — стены и пол в плитке, какие-то дверки, самодельные душевые кабинки имеют много вариантов внутреннего устройства. Выбрать действительно есть из чего.

Если смотреть снаружи, то большой разницы нет

Самый простой и надежный вариант сделать в душевой кабине непромокаемый пол — поставить готовый поддон. Его можно установить на кирпичи или сделать основание из пеноблоков. Под «готовым поддоном» подразумеваются два типа: акриловый и эмалированный. Акриловый легкий и нескользкий, но со временем желтеет. Эмалированный — неплох в эксплуатации, но в мокром состоянии скользкий: приходится класть резиновый коврик. Плюс акрилового еще в том, что он не такой холодный — по ощущениям.

Если оба варианта не походят, делают поддон из кирпича или монолитного бетона, который затем облицовывают плиткой — обычной, для пола, или мозаикой. Это капитальное решение, но сложное в реализации. Если решили делать поддон в душевой из плитки, а живете в многоквартирном доме, вам необходима будет очень хорошая многослойная гидроизоляция: чтобы не было проблем с соседями снизу и сбоку. Это не значит, что в частном доме душевая кабина своими руками делается без гидроизоляции. Просто если «накосячите» страдать будете сами.

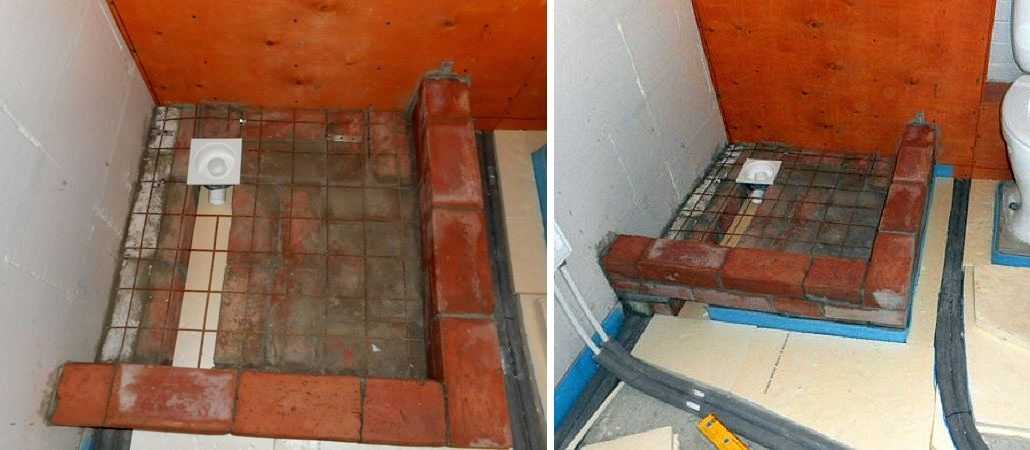

Наполовину готовый душевой поддон из кирпича

Есть еще одни вариант — промежуточный. Варят из металла «корыто» подходящих размеров, хорошо его обрабатывают антикоррозионными материалами. Устанавливают на подиум из кирпича или пеноблоков (слив тоже нужен), если необходимо, обкладывают кирпичом снаружи, формируя бортик или ступеньку. Изнутри наклеивают мозаику.

Из этих вариантов обычно и выбирают. Есть еще устройство совсем без видимого поддона, да и слив можно сделать в стену, но тогда во всей ванной необходимо поднимать уровень пола и формовать наклон в сторону стока.

Теперь о размерах душевых кабин и поддонов в частности:

70*70 см — это очень мало, нагнуться сложно даже стройному человеку, постоянно задеваешь стенки;
80*80 см — несколько лучше, но еще тесно;
90*90 см — можно считать оптимальным для человека средних размеров;
100 см и больше — это уже нормально себя чувствуешь, без особых проблем можно присесть.

Имеет смысл самодельную душевую кабину сделать прямоугольной

Если хотите комфорта — делайте как минимум, метровый зазор от стенки до стенки, если же размеры сильно ограничены, старайтесь все-таки оставить хоть 90 см. Одно замечание: квадрат — не самая лучшая форма для душа. Прямоугольник в этом плане более практичен. При «глубине» кабинки 80 см и ширине 100 см уже чувствуешь себя свободно. А если ширина 110-120 см — это уже полная свобода.

Установка трапа

Душевая кабина своими руками: как сделать ревизионный люк

Виды конструкций по высоте бортиков

Днище бывают в форме квадрата, прямоугольника, полукруга. Сложность работ зависит от глубины поддона.

Высота стенок от 20 см придает конструкции вид небольшой ванны. Для душевой кабины с высоким поддоном монтаж без каркаса не проводится. Каркас устанавливается на шесть ножек.
Для средней глубины конструкции (10-20 см высота бортиков) монтаж проводится как на каркас, так и по принципу мелких поддонов.
Мелкая конструкция иногда устанавливается на опоры. Но если они отсутствуют, то готовится специальная основа-фундамент.

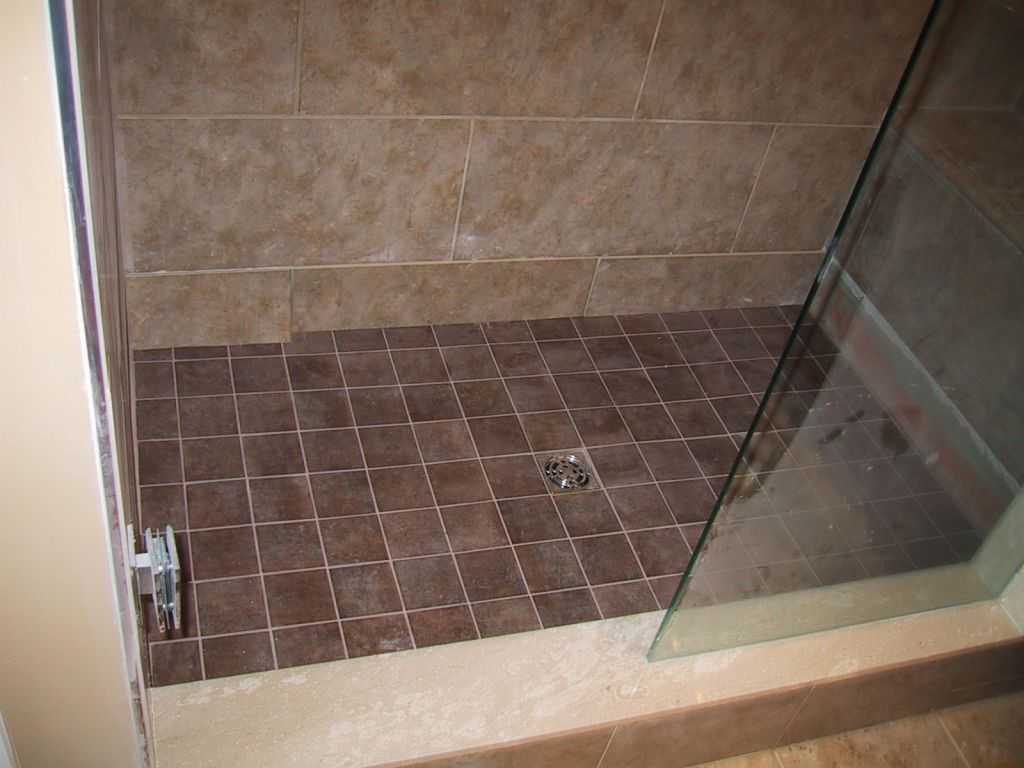

Есть душевые кабины, где дно – это пол с гидроизоляцией и трапом для слива.

Установка душевого поддона осуществляется двумя способами: на каркас и на фундамент.

Установка поддона душевой кабины

Установка душевого поддона – не очень сложная задача, особенно если вы обратите внимание на несколько важных аспектов

Во-первых, перед установкой душевого поддона следует убедиться в ровности пола. Небольшие отклонения можно свести на нет путем регулировки высоты ножек.
Во-вторых, вы должны разместить слив в полу в правильном месте, поскольку отверстие душевой кабины должно находится от него на небольшом расстоянии. Если по каким-то причинам соответствия добиться не удалось, проект все же удастся завершить с помощью дополнительных переходников и длинного гибкого шланга, но это потребует больше времени и усилий.
В-третьих, вы должны как следует соединить и загерметизировать все элементы, в противном случае возможна протечка воды при эксплуатации душевой кабины.

Начать следует с приобретения инструментов и материалов, которые вам понадобятся при реализации данного проекта. Вам будут нужны разводной гаечный ключ, спиртовой уровень, силиконовый герметик и пистолет для его нанесения. Мы рекомендуем использовать только качественные материалы, в противном случае вам придется делать небольшой ремонт каждые несколько недель.

Как правило, стараются сделать так, чтобы сливное отверстие поддона располагалось точно над ведущим к канализационной трубе отверстием в полу. В нашем случае ванная комната была уже облицована кафелем, и вскрывать пол, чтобы перенести уже сделанный слив в нужное место, совсем не хотелось. Но даже из сложных ситуаций можно найти выход, поэтому мы купили гибкий шланг и коленчатый патрубок.

Используя эти элементы, мы подключим слив душевой кабины к канализации. Это может занять немного больше времени, но в конечном итоге никто не почувствует разницы.
Сливной шланг-гармошка и канализационное колено под углом 900 диаметром 50 мм.

Используя спиртовой уровень, убедитесь в ровности поверхности пола. Это лучше сделать до облицовки пола кафельной плиткой.

Если выяснилось, что пол в месте, где будет располагаться душевая кабина, имеет уклон, рекомендуем залить слой наливного покрытия для выравнивания. А вы тем временем внимательно прочитайте инструкцию производителя душевой кабины и ознакомьтесь с методами ее установки.
Сточное отверстие в полу.

Следующий шаг проекта – соединение гибкого шланга с коленчатым патрубком и герметизация места их сочленения силиконом. Если гибкий шланг входит в колено достаточно плотно, то герметизация не потребуется. Дайте силикону высохнуть, прежде чем подсоединять шланг к душевому поддону.

Герметизация стыка между шлангом и коленчатым патрубком.

Теперь осмотрите душевой поддон. Мы устанавливали душевой поддон с высоким основанием, но методы монтажа одинаковы для любого вида поддонов. Как вы можете видеть на фотографии, основание имеет несколько регулируемых ножек, позволяющих произвести его выравнивание при установке.

Обратите внимание на сливное отверстие. Как правило, стараются, чтобы оно располагалось над стоком в полу

В нашем случае это не так, поэтому для их соединения нам и понадобился достаточно длинный гибкий шланг.
Ножки и основание душевой кабины.

Присоедините корпус сифона к сливному отверстию поддона, затем закрепите гибкий шланг в сифоне.

Подсоединение сифона и шланга к сливному отверстию поддона.

Вставьте второй конец шланга (коленчатый патрубок) в канализационное отверстие в полу. Приложите усилия, чтобы патрубок утопился достаточно глубоко.
Как подключить душевую кабину к канализации.

Подключать поддон к канализации необходимо обязательно с использованием сифона. Некоторые модели сифонов состоят из одного гибкого шланга, из которого необходимо сформировать изгиб нужной формы и закрепить его при помощи специальных приспособлений идущих в комплекте. Сифон сформированный из гибкого шланга должен иметь подобный изгиб.

Очень важно не пропустить этот шаг, в противном случае вы постоянно будете чувствовать неприятный запах из канализации. Как мы уже упоминали, поддон душа снабжен регулируемыми ножками

Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа

Как мы уже упоминали, поддон душа снабжен регулируемыми ножками. Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа.

Выровняйте душевой поддон по всем его краям, используя для контроля спиртовой уровень. Если это необходимо, отрегулируйте высоту ножек с помощью соответствующего ключа.

Отрегулировав высоту поддона и закрепив его к стене, заделайте зазоры между душевым основанием и стеной с помощью силиконового герметика.

Вывод

Кирпичная кладка не боится повышенной влажности, важно изолировать остальные элементы от прямого контакта с водой. К примеру, основным источником лишней влаги может являться сливной шланг

Если он будет установлен без соответствующих материалов (фум-ленты и резиновых колец), то существует высокая вероятность протечки, вследствие чего – вода будет копиться под поддоном. А это прекрасная среда для размножения вредоносных микроорганизмов.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также чем разрезать кирпич – быстро, ровно, качественно).
