Как установить складную конструкцию
Вначале изготавливается и устанавливается коробка. Ее собирают из доборов, в которых нет обычной четверти для дверного полотна. Коробка делается по высоте прямой части боковых сторон арочного проема.
После установки коробки необходимо выполнить замеры высоты и ширины получившегося проема и только после этого отправляться за покупкой складной системы. Так можно точно рассчитать количество секций и подобрать их по ширине.
- В бюджетных моделях из ПВХ ламели соединяются между собой через специальные пазы или при помощи прокладок. Процесс соединения выглядит так: панели сдвигаются, одна ламель вставляется в паз другой ламели и протягивается до конца.
- Секции из МДФ имеют специальные проушины, которые совмещаются, и через них продевается длинный штырь (ось).
Сборка ламелей складной двери
- Замок и ручку лучше установить в замковую панель до сборки полотна.
- Ламели подрезаются на необходимую высоту. В подвешенном состоянии они должны быть приподнятыми над полом на 1,5-2 см.
- После соединения ламелей и полуламелей с одной стороны присоединяют замковую панель, с другой – глухую (фиксирующую).
- Ролики крепят к верхнему торцу секций через одну, начиная от замковой ламели. Перед установкой их желательно обработать техническим вазелином.
- Верхний профиль подрезается точно по ширине проема, а боковые подставляются к нему снизу впритык.
- Порядок установки профиля зависит от предусмотренного способа крепления к проему. Если профиль крепится на клипсы, нужно произвести разметку и закрепить клипсы по периметру коробки. Для этого по центру верхней перемычки чертится линия, и при помощи уровня ее продолжают уже на стойках. Клипсы для замкового вертикального профиля меньше остальных. На верхней перемычке клипсы крепят с шагом 5-7 см, а по бокам достаточно установить по 4 шт. После подрезки направляющих их останется только вставить в закрепленные клипсы. Если они заходят туго, можно воспользоваться резиновой киянкой.
- Если профиль крепится на саморезы, то вначале занимаются установкой верхней направляющей. Ее прикручивают на один саморез посередине. После этого направляющую разворачивают так, чтобы в нее можно было вставить ролики створки. Вставив створку, ее собирают по центру, профиль разворачивают обратно, окончательно выравнивают и закручивают остальные саморезы. Только после этого по уровню прикручивают боковые детали.
- В конце глухую панель защелкивают в боковом профиле, проверяют механизм на плавность хода. В замковом профиле устанавливают ответную планку для замка или защелки.
Отделка проема наличниками выполняется уже после установки арочной фрамуги.
Видео установки складной системы типа гармошка:
В небольших квартирах двери в проем с аркой нужно планировать до начала работ по его созданию. А закрыть уже имеющийся проем без ущерба для окружающего пространства можно при помощи складной конструкции.
Проголосовали более 202 раз, средняя оценка 4.2
Выбор конструкции и расчет
Межкомнатная арка своими руками из гипсокартона не требует сложных расчетов, но предварительные вычисления все же нужны: требуется определить необходимое количество ГКЛ, профиля (или деревянного бруска), крепежа, выбрать саму форму.
Начальные данные для вычислений – размер существующего проема. Если планируется воздвигать перегородку из гипсокартона, как описано в статье, ограничителем будет желаемый размер, а не уже имеющийся в капитальной стене. В зависимости от того, как именно будет возводиться арка, рассмотрим два варианта действий.
Отделка существующего проема в капитальной стене (панели, кирпич, блоки)
Планировка дома может предполагать несколько вариантов ширины и высоты проема. Ниже приведены три типа классических арок для разных габаритов.
При этом следует соблюдать допустимое расстояние от верхней точки арки до уровня чистового потолка.
Уменьшение этого расстояния допустимо только в легких каркасных конструкциях и только с распределенной опорой перекрытия на каркас. В противном случае нагрузка от перекрытия на несущую стену окажется чрезмерной, может произойти провисание потолочной плиты или балок, разрушения участка стены или перекрытия.
В зависимости от существующих размеров проема и допустимого уменьшения расстояния от его верхней точки до потолка выбирается полуциркульная (справа) или лучковая (слева) форма дуги. Учитывается также возможность изгиба гипсокартонных листов (только в продольном направлении), для обычных панелей допустим изгиб с радиусом 300…1000 мм и более, на радиус сгиба влияет толщина листа. Чем тоньше лист, тем больше возможность изогнуть его желаемым образом.
После того, как размер арки и проема установлены, выполняется эскизный набросок будущей конструкции с указанием положения стоек и распорок каркаса, габаритами листов гипсокартона и размещением крепежа.
Сделать проем-арку своими руками можно без использования арочного профиля, применяя обычный с надсечками.
При расчете следует учитывать наличие или отсутствие боковых профилей, укрепляющих проем с обоих сторон и, соответственно, количество листов. Таким образом, для полуциркульной конструкции с усилением проема до самого низа с обеих сторон потребуется при начальном размере проема 900х2000 мм:
- прямые стойки (профиль угловой ПУ31/31 или стоечный ПС50/50) – 2000х4+900х2=9800 мм (округляем до 2 м);
- профиль радиусный (арочный) CD60 по длине арки с небольшим запасом – πх450х2=2 826 мм, округляем до 3 м. Вместо арочного можно использовать ПС50/50 той же длины, надсекая его боковые планки с шагом 30…50 мм;
- листы гипсокартона (для ширины стены в месте проема 250 мм) – 3 000х250 мм для арочной части (лучше специальную разновидность ГКЛ с продольными пазами), раскрой только в продольном направлении, и две планки длиной 2 000-450 = 1 550 мм с шириной 250 мм;
- также необходимо два (или четыре, в зависимости от конструкции) прямых подвеса для крепления арочного профиля или соответствующее количество соединительных элементов;
- дюбели для фиксации профиля к дверному проему, саморезы для крепления ГКЛ к профилю.
Создание перегородки с арочным проемом
Сделать дверную арку своими руками можно с не меньшим успехом в заново возводимой перегородке из ГКЛ. Чертеж такой конструкции представлен ниже.
Как видно из чертежа, кривая арочного проема достаточно сложна, имеет несколько сопряженных радиусных дуг, дополнительно конструкция имеет три прямоугольных небольших проема. Схема армирования перегородки основана на использовании нескольких вертикальных стоек полной длины и большого количества скрепляющих перемычек, а также арочного профиля. Общее количество необходимых материалов здесь посчитать сложнее, причем необходимо учитывать запас не менее 10…15% на случай непредвиденных сложностей при раскрое профиля и ГКЛ. Укрупненно расчет делается на основании данных чертежа:
- профиль ПС 75х40 мм – ((5х2 700)+(6х200)+3 200+500+790+450+(2х220)+130+600)х2=41 620 мм, округляем с учетом требуемого запаса до 50 м;
- арочный профиль 5 500х2 = 11 000 мм, 11 м (допустима замена ПС 50х50 мм);
- ГКЛ – две панели 3 200х2700 (на всю площадь перегородки 8,64 кв.м.). С учетом стандартного размера 1 200х2 500 мм (площадь листа 3 кв.м.) потребуется не менее трех листов;
- ГКЛ с продольными пазами или обычный – пластина с общим размером 5 500х200 мм (здесь 200 мм – толщина перегородки);
- соединительные элементы, дюбели, саморезы.
Виды арок
Формы арочных конструкций не изобилуют излишней вариативностью. Все они, как правило, похожи друг на друга. Наиболее часто встречаются следующие:
- Классическая. Это всем привычная арка в виде правильной дуги.
- В стиле «модерн». Отличается слегка приподнятой или полным отсутствием верхней части.
- В романтическом стиле. Арка имеет прямоугольную форму с закругленными углами.
- Эллипсоидная. Верхняя часть или дуга имеет форму эллипса.
- Произвольная. Оформление свода может иметь любой профиль. Все зависит от дизайнерской задумки.
Что касается стилистики, то все зависит от доступных габаритов. В очень большой проем можно вставить арку любой формы. В широкий хорошо подойдут арки с закругленными сводами, а в высокий проем – в стилях модерн или классика.
Вступление
Можно ли в перегородку из гипсокартона установить дверь? Межкомнатную дверь можно установить безусловно. Каркас перегородки выдержит дверь без особых усилений. Более того, если усилить каркас специальными профилями можно установить в перегородку и металлическую дверь. Например, смотрим каталог металлических дверей дверного интернет магазина «Двери престиж», адрес магазина https://vhodnye-dveri.me/. Металлическая дверь «Престиж» в цвете «золотой дуб» весит 90 кг. Специальные профили UA могут выдержать вес до 150 кг и металлическая дверь в перегородку из ГК встаёт легко. Тогда зачем делают арку вместо двери?
Арка из гипсокартона один из вариантов заменить межкомнатную дверь или «облагородить» проем в стене. В этой статье рассмотрим, как сделать полукруглую арку из гипсокартона. Это первая статья из планируемой серии об устройстве различных видов арок из гипсокартона. Предлагаемый способ изготовления полукруглой арки подходит для дверных проемов глубиной до 300-400 мм.
Заготовки из гипсокартона
Для стенок арки надо выпилить два прямоугольника из ГКЛ. Размеры заготовки — это ширина проёма и расстояние от точки сопряжения арки в проёме до перекрытия самого проёма (или до потолка для новых перегородок).
Затем на одной из заготовок при помощи плинтуса моделируют форму арки. Для этого, совместив с углом заготовки одну из меток на плинтусе, его изгибают до совмещения второй метки в противоположном по ширине углу заготовки. Обрисовывают карандашом на заготовке дугу и выпиливают первую стенку. А уже она послужит лекалом для выпиливания второй стенки.
Для получения сектора по радиусу, лучше использовать шило, гвоздь и карандаш, подвязанный ниткой или верёвкой. Длина нитки от карандаша до гвоздя определит радиус сектора.
L — ширина проёма, H — высота арки, R — радиус сектора, D — запас материала, равный толщине отделки торцов проёма
Если нужен эллипс, то на заготовке под арку по длинной стороне фиксируют два гвоздя, отступив одинаковое расстояние от обеих сторон примерно на 10–15 см. На гвозди привязывается нитка, так чтобы она свободно провисала, а при натяжении вдоль кромки листа доставала до его края. Карандаш заводится за нитку и очерчивается форма арки.
Для свода арки можно использовать полосу потолочного ГКЛ (он тоньше, всего 9,5 мм), но годится и остаток от стандартного листа, так как при небольшой ширине полосы придать ему необходимую форму несложно. Размер заготовки для свода по длине равен расстоянию между метками на плинтусе, а по ширине — толщине стены в проёме. Узкие стороны заготовки подрезают на торцах по одной стороне угла, чтобы свод плотнее прилегал в торцах стенок проёма.
Особенности арок
При оформлении арки следует понимать, что, скорее всего, для её отделки вам понадобится дополнить дизайн фигурным орнаментом и несколькими декоративными вставками. Это позволит создать красивый, уникальный элемент, который выгодно впишется в интерьер помещения. Результатом будет современный дверной проём, имеющий массу достоинств:
Визуальное увеличение площади достигается расширением проёма между комнатами. Выполняется оно не только в ширину, но и в высоту.
Арка с закругленными углами на кухнеИсточник in.pinterest.com
Кроме положительных особенностей дверных арочных проёмов, не забывайте и о недостатках, которые могут быть присущи вашему варианту изготовления. Чаще всего проблемы возникают в следующих случаях:
- Отсутствие звукоизоляции – решив не устанавливать дверь, вы не получите возможность побыть в тишине и не сможете скрыть себя от посторонних глаз.
- Установка арки с комнатой, смежной с кухней, без наличия хорошей вытяжки может стать причиной распространения дыма, пара и запахов от приготовления пищи по всему дому.
Стильная арка со стеклянными элементамиИсточник timeszp.com/
Полуарка в зал с полкамиИсточник bezkovrov.com
Любая межкомнатная арка имеет свои достоинства и недостатки. Часть из них может показаться надуманной, но проанализировать их следует. И только после этого принимать решение в пользу открытого проёма или отдать предпочтение двери.
Оформление арок на кухнеИсточник ciscoexpo.ru
На кухне
Решившись на оформление арки на кухне, следует тщательно обдумать дизайн смежных помещений. Они должны быть отделаны в аналогичном стиле. В противном случае задумка станет нелепой и испортит впечатление от дизайна.
Аккуратный арочный проемИсточник algedra.qa
Прежде всего, обратите внимание на стилистику помещения. Например, классическая кухня хорошо сочетается с аркой из дерева или гипсокартона
Современная, оформленная в стиле хай-тек или лофт будет лучше смотреться с проёмом из пластика, камня, окрашенного, однотонного ГКЛ.
Современный дизайн квартирыИсточник krovati-i-divany.ru
Оформление в восточном стилеИсточник remoo.ru/
В спальне
Оформление арки, разграничивающей спальное помещение от остальной площади, зависит от вашего креатива. Выбирая такой способ декора следует понимать, что понежиться в постели до обеда уже не получится – скорее всего, этого просто не позволят домочадцы. Наиболее актуален такой вопрос в семьях с детьми. Чаще всего на монтаж оригинального проёма решаются одиночки или молодые пары, которые еще не решились на родительство.
Полукруглая арка с выступамиИсточник biid.org.uk
Однако если мечты об арке в спальной комнате не дают вам покоя, можно воспользоваться одним из наших примеров, приведённых ниже. Некоторые из них допускают установку с небольшой «хитринкой». Итак:
Сделайте арку не в дверном проёме, а внутри комнаты. Например, в изголовье или просто разделив помещение на 2 части.
Необычное дизайнерское решениеИсточник allstroygroup.ru/
Оригинальный внешний вид достигается выделением зоны будуара, предназначенной только для женщины.
Большая зона столовойИсточник modernplace.ru
В детской
Яркая отделка арки из гипсокартонаИсточник th.aviarydecor.com
Главными аспектами нужно выбирать нейтральные тона окраски и оформления, которые не будут вызывать на себя излишнее внимание. Рекомендуется избегать острых углов и выступающих декоративных элементов, о которые ваше чадо сможет удариться во время подвижных игр
При изготовлении из гипсокартона, хорошим вариантом станут многочисленные полки, на которые ребёнок может установить книги, игрушки и другие нужные ему предметы.
В противоречие сказанному выше, можно привести фото-примеры оригинального оформления детской зоны с ярко выраженной, бросающейся в глаза аркой:
Дизайнерская арка в форме яблока в детской комнатеИсточник ms02.ru
Метод, используемый для малогабаритных квартир (комната в общежитии).
Полуарка в яркой комнате с полкамиИсточник foto-remonta.ru/
Установка дверной арки между детской комнатой и утеплённой лоджией.
Типы дверных арок
Перед тем как сделать арку в проеме двери своими руками, нужно разобраться в возможных видах этой конструкции. Можно соорудить нестандартный проход из разных материалов различной формы.
Тип конструкции:
- Классический. Изготавливается в квартирах с высокими потолками (более трех метров), коттеджах.
- Модерн. Тип арки, который используется для конкретных видов интерьера. Углы закругленных частей могут быть острыми.
- Романтика. Используется для широких проемов. Конструкция, изготовленная в стиле романтики, представляет собой горизонтальную поверхность с двумя острыми углами.
Что нужно для выравнивания проёма
На фото выше представлен проём, который необходимо выровнять. Чтобы выровнять углы проёма нужны будут:
- Штукатурка гипсовая.
- Металлические уголки под штукатурку (4 шт).
- Грунтовка глубокой пропитки.

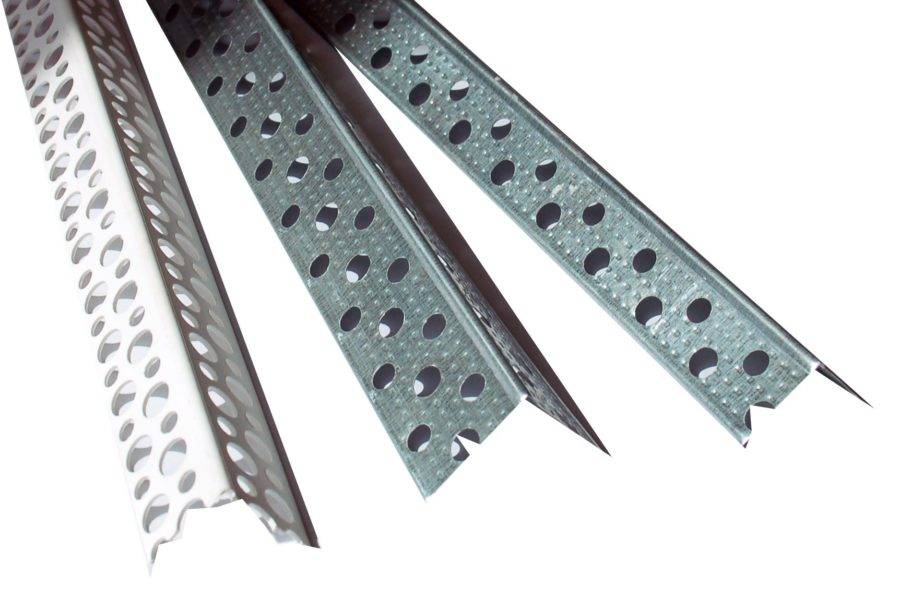

Выглядят уголки так, как на фото ниже.
Уголки под штукатурку
Уголки могут быть и пластиковые, их тоже можно использовать. Главное не выбирать совсем уж дешёвые уголки из мягкого металла, которые мнутся почти как фольга.
Уголки производят длиной 3 метра, поэтому их нужно доставлять каким-то достаточно длинным транспортом, либо аккуратно разрезать пополам, что несколько усложнит дальнейшую работу. Стоит внимательно отнестись к ровности уголков, как при покупке, так и при транспортировке, их нужно перевозить аккуратно, что бы не помялись. Какое-либо искривление уголков может сказаться на качестве отделки.
Из инструментов потребуется:
- Пузырьковый уровень и прави́ло, либо прави́ло с пузырьковым уровнем.
- Шпатели: удобно использовать гладилку и шпатель, либо шпатель побольше и маленький шпатель.
Гладилка и шпатель
- Ножницы по металлу для резки уголков.
- Ёмкость (ведро) для замешивания раствора.
Виды и устройство арок из МДФ
В последнее время в продаже можно встретить самые разные арки из МДФ для дверных проходов, что позволяет подобрать их для интерьеров, оформленных в любых стилях.
В зависимости от конструкции, все они делятся на два типа:
| Тип конструкции | Особенности |
| С угловыми заполнениями | Являются наиболее универсальными и удобными в плане монтажа. Для их установки не требуются никакие манипуляции с дверным проемом, за исключением тех случаев, когда последний совершено не совпадает с параметрами арки. Чтобы этого не произошло, следует заранее измерить дверной проем. |
| Без угловых заполнений | Для монтажа такой конструкции предварительно необходимо обустроить дверной проем, выполнив в нем свод. Соответственно, монтаж арки из МДФ следует осуществлять на этапе ремонта помещения. |
Арочный комплект без угловых заполнителей
Вне зависимости от типа конструкции, все межкомнатные арки из МДФ представляют собой наборы, которые состоят из следующих деталей:
| Детали арки | Особенности и предназначение |
| Своды (дуги) | Каждый свод состоит из двух деталей |
| Верхние декоративные замки | Состоят из карнизов, располагающихся на стенах со стороны наличников, и карнизных расширений, располагающихся между ними |
| Наличники (стойки) | Служат обрамлением дверного проема |
| Пластины (панели) заполнения | Устанавливаются в пространство между сводами и наличниками |
| Нижние декоративные замки | Состоят из тех же деталей, что и верхние декоративные замки |
Все детали соединяются между собой при помощи клея и шпунтов, которые имеются в комплекте. Таким образом, межкомнатные арки из МДФ в процессе монтажа собираются как конструктор. Ниже подробней рассмотрим этот процесс.
Конструкция арки с заполнением углов
Финишная отделка гипсокартонной арки
Финишная отделка гипсокартоном играет немаловажную роль в прочности конструкции. Все стыки созданной арки следует армировать. Для этого есть специальная шпаклевка и армирующая лента.
- Шпатлёвку требуется развести согласно инструкции на упаковке.
- Тонким шпателем на стык наносится тонкий слой раствора и сверху укладывается армированная лента.
- После высыхания ленты и раствора, требуется наложить еще один слой шпатлевки.
Углы арки необходимо покрыть специальными армирующими уголками.
После завершения процесса поверхность арки покрывается грунтовкой. В зависимости от отделочного материала гипсокартонное изделие требуется покрыть финишной шпаклевкой, после высыхания затереть наждачной шкуркой.
Последним шагом будет грунтование, наносится при помощи валика. Углы обрабатываются грунтовкой при помощи кисти.
Созданная таким образом арка будет подчеркивать общий интерьер квартиры, выполнять свои функции по зонированию помещения или служить просторным входом в комнату.
Порядок установки
Все работы связанные с монтажом арочного сооружения включают несколько действий:
- Демонтаж старого дверного блока.
- Замер дверного проема.
- Определение оптимального размера арочной конструкции.
- Подготовка элементов конструкции к установке. Подгоняем размеры и примеряем по месту.
- Монтаж арки.
Демонтируем старую конструкцию
Чтобы не нанести урон покрытию пола, рекомендуется изначально застелить его защитным слоем пленки или другого материала. После этого, можно переходить к непосредственному демонтажу дверного блока:
Снимаем с петель двери. Если навесы старой конфигурации, то съем полотна производится его поднятием кверху. Затем демонтируются сами петли. Новые изделия снимаются выкручиванием саморезов.
- Снимаем наличники. Освобождаем пространство между стеной и коробом.
- Ножовкой или электроинструментом, делаем запилы на дверном коробе. Они необходимы для легкого демонтажа конструкции.
- Монтажкой поддеваем брус и выдергиваем.
Демонтаж старого блока
Демонтаж старых дверей закончен. Переходим к подготовке проема под установку арочной конструкции.
Подготавливаем дверной проем под монтаж будущей арки
Под подготовкой арочного проема подразумевается установка вспомогательной конструкции. Основными элементами каркаса являются направляющие из бруса, которые определяют контур будущего сооружения и исполняют роль опоры.
При необходимости, брус может быть заменен на металлический профиль. Выбор каркаса определяется исходя из типа материала, используемого при строительстве дома. Если монтаж арочного проема планируется проводить в панельном или кирпичном здании, то лучше применять металлический профиль. В случае с деревянными постройками, остановите свой выбор на направляющих из бруса.
Выбирая материал для сборки каркаса, обращайте внимание на его ширину – она должна соответствовать глубине арки плюс несколько миллиметров с припуском на внешнюю обшивку. Приступаем к сборке и установке каркаса:. Приступаем к сборке и установке каркаса:
Приступаем к сборке и установке каркаса:
Сборка угловых конструкций. Для начала, необходимо собрать элементы, устанавливающиеся по углам. Это три бруска собранные в виде треугольника, который должен плотно садиться в угол. Для усиления используют поперечину.
- Установка угольника. Для крепления используются дюбель-пробки или металлические скобы. После установки убедитесь, что конструкция закреплена надежно и не качается.
- Монтаж боковых брусков. Проведите замер от угольника до пола и отпилите брус необходимой длины. Для крепления лучше пользоваться дюбель-пробками или саморезами (если это деревянный дом).
- Установка потолочной перемычки. Этот элемент не всегда присутствует в арочном каркасе, так как угловых элементов хватает для перекрытия этой части дверного проема. Исключения составляют широкие проемы.
На данном этапе сборку каркаса можно считать законченной. Дальнейшие действия будут заключаться в установке свода арки.
Готовим свод
Стандартной шириной покупной арочной конструкции являются показатели равные 150 мм, а вот полотно из ДВП идущее в комплекте – 200 мм. Исходя из этого, проводим разметку вспомогательного элемента из ДВП и обрезаем материал до нужного размера.
Свод арки
Далее нужно выполнить следующие действия:
- Обрезанную деталь вставьте в паз одной из дуг арки.
- Сделайте отметку по краю свода арки с запасом по 10-15 мм на каждую сторону.
- Вынимаем деталь из ДВП и отпиливаем до метки.
- Используя прозрачный клей, наносим его точечно в паз дуги арки.
- Устанавливаем полотно ДВП и надежно фиксируем. Следите, чтобы оставался припуск с обеих сторон по 5-7 мм.
Таким же образом приклеиваем вторую половину арочной дуги, зафиксировав и оставив на несколько часов для высыхания.
Преимущества и недостатки открытого прохода
У открытого проема между соседними комнатами есть масса преимуществ:
- Возможность соединения двух помещений в одну просторную и целостную зону. Такая идея хороша, к примеру, для кухни и столовой, библиотеки и гостиной.
- Внесение в интерьер оригинальности. Варианты оформления открытого проема очень разнообразны ввиду возможности использования необычных отделочных материалов.
- Возможность получения оригинального результата за небольшую сумму. При творческом, подходе красиво и неординарно оформить.
- Удобный вариант для небольших квартир-студий. В таких пространствах открытый проем сэкономит полезную жилую площадь.
Однако сохранение открытого прохода между комнатными помещениями оборачивается и рядом недостатков:
- Нет четкого разграничения пространства. Остается впечатление, что соседние комнаты — лишь части, зоны общего пространства. Это уместно между столовой и кухней, спальней и гардеробной. Но неуместно в случае кухни и спальни, ванной комнаты и коридора.
- Невозможность обустройства между любыми помещениями. К примеру, открытый проем совершенно не годится для уборной.
- Невозможность уединения. Открытые проемы хороши для домов, где живет 1-2 человека. Но они не годятся для квартир, где проживают большие семьи.
