Разновидности крепежа
При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.
Крепежные метизы
Крепежные метизы предполагают вбивание или ввинчивание в дерево. При соединении стропил с мауэрлатом или верхней обвязкой используют:
- Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
- Кровельные скобы п-образной формы. Метод также надежен и прост.
- Саморезы и шурупы.
- Болты. Ими крепят сквозные крепления.
Деревянные соединительные элементы
Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.
Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:
- Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
- Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
- Нагели – деревянный крепежный элемент, работающий на сдвиг.
Металлические детали
Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:
- Металлические уголки для дерева.
- Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
- Металлический ассиметричный уголок.
Преимущества и недостатки односкатной крыши
К преимуществам односкатной крыши относится относительно меньшее количество материалов, необходимых для ее обустройства. Относительная легкость ее монтажа – также импонирует многим, поскольку при определенной сноровке и наличии некоторых навыков, ее можно осуществить самостоятельно, в крайнем случае, воспользовавшись помощью друзей.
Такие крыши более теплые, поскольку площадь для проникновения холодного воздуха в этом случае значительно меньше. Ремонт односкатной кровли, если он понадобится, также просто и легко сделать.
К основным недостаткам односкатных крыш относят не особо эффективное использование чердачного пространства. Что касается эстетических аспектов, то дом с односкатной кровлей будет смотреться даже оригинально.
Она привнесет своеобразную изюминку во всю конструкцию всякого здания, будь это жилой дом, гараж или другие подсобные помещения.
Если все рассчитать грамотно и выполнить все инструкции, предъявляемые к ее монтажу, односкатная крыша прослужит верой и правдой не один десяток лет.
Технология строительства односкатной крыши
Односкатная кровля – наиболее простой тип крыши. Она подходит как для хозяйственных построек, так и для жилых домов.
Одними из преимуществ односкатной кровли являются небольшое количество расходуемого стройматериала и минимум требуемых для этого знаний и опыта.
При выборе угла монтажа односкатной крыши необходимо учитывать особенности климатической зоны и тип кровельного материала.
При рулонном материале угол может составлять 5 градусов, в случае фальцевой крыши угол должен быть 18–35 градусов, металлочерепица требует величины угла в 25 градусов, а профнастил – от 8 градусов.
В качестве основного строительного материала используют древесину. Из нее делаются балки, стропила, детали обрешетки, контробрешетки. Кровельным материалом могут быть металлочерепица, шифер, ондулин и т. д.
Создание проекта крыши лучше доверить специалисту.
Расчет двускатной крыши
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Примерный вес досок обрешетки
Общий вес досок, используемых при обрешетке.
Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Уход за конструкцией односкатной крыши
Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:
- осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
- периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;
Профилактика повреждений односкатной кровли
Конструкции данного типа имеют один существенный недостаток: большое количество осадков оказывает на них весьма негативное воздействие. Особенную опасность представляют оттепельные снегопады, поскольку при них слой снега прилипает к крыше.
При выборе односкатной кровли необходимо принять меры по ее защите.
Уже на этапе разработки крыши надо продумать детали ее эксплуатации. Кроме того, каждый год надо проводить осмотр кровли, ее системы стропил.
Порой могут возникать очаги гниения на древесине или она может быть повреждена грызунами.
Необходимо удалять накопившийся между волнами листов шифера мусор, поскольку до время осадков именно в этих местах накапливается дождевая и талая вода, со временем приводящая к разрушению кровельного материала.
Проект одноэтажного каркасного дома

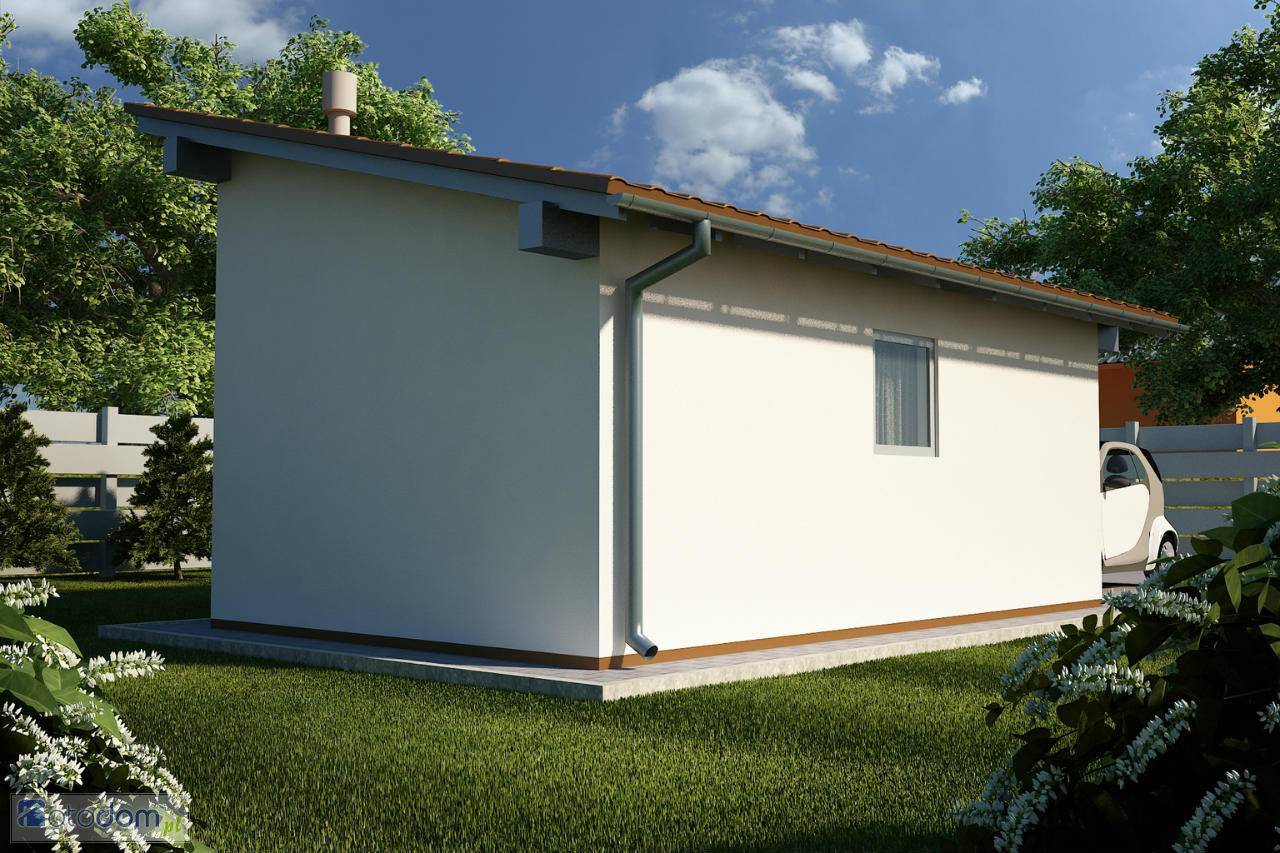

Второй проект представляет одноэтажный дом с односкатной крышей. Строение универсальное, так как возвести его можно из разных материалов (СИП панелей, в виде каркаса обшитого досками, различных блоков, например, газобетонных).
Использовать такой дом можно как для временного проживания, например, дачи, так и для постоянного, если бюджет на строительство небольшой. Это мини -коттедж простой конструкции, возвести которую несложно.
Читайте на нашем сайте:
- Проекты одноэтажных домов из СИП панелей.
- Строительство домов из теплоблоков.
Проект одноэтажного дома с односкатным видом кровли Технические характеристики строения:
- общая площадь, не считая крытой террасы – 60 квадратов. Жилая – 58. В доме все только самое необходимое, поэтому между площадями минимальная разница;
- габариты коробки строения – 12*5 метров. При такой длине внутреннее пространство можно разделить на большее количество помещений;
- строение имеет вытянутую и узкую форму. Это позволит уместить его на таком же участке. Также стоит учесть, что все комнаты будут смежными;
- применяемая технология строительства – модульная или каркасная, хотя и ячеистые блоки прекрасно подойдут.
Внутренняя планировка
Вход в строение расположен по центру, но не точно, а с небольшим смещением, чтобы можно было сделать основную спальню больше. Благодаря такому положению двери, появилось одно центральное помещение, из которого можно пройти в разные части дома, не делая их полностью смежными.
После входа сращу идет кухня-гостиная площадью 21,78 м2. Основная часть этой комнаты отведена под обеденную зону, хотя расставить мебель можно иначе.
В боковых стенах сделано по два прохода. Уходя направо, можно попасть в спальню и сантехнический узел. Из жилой комнаты идет проход в достаточно просторную гардеробную.
Односкатная крыша своими руками: пошаговый монтаж
Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.
Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли. Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий
Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.
Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.
Каркасный дом с односкатной крышей
Материалы, необходимые для монтажа
Основные материалы для оборудования односкатной крыши:
Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата
Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.
Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).
Порядок работ
Работы по монтажу односкатной кровли выполняются в порядке:
- Монтаж мауэрлата;
- Установка балок для перекрытия и ног подстропильных;
- Оборудование стропильной системы;
- Монтаж обрешетки;
- Последовательный монтаж слоев кровельного пирога;
- Внешнее покрытие.
ОСТОРОЖНО!
При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.
Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.
Односкатная крыша своими руками: чертежи и фото.
Как построить односкатную крышу поэтапно
Чертеж
Односкатная кровля, ее типы
В основе односкатной крыши, как и любой другой, лежит система стропил.
Ее монтаж проводить довольно легко.
Для начала необходимо определить сторону уклона всей кровельной конструкции. Для надежности и безопасности проектировать ее следует в наветренном направлении.
Односкатные кровли бывают двух типов: невентилируемые и вентилируемые.
Первые создаются при строительстве террас. При этом угол уклона должен составлять от 3 до 6 градусов. Подобные террасы используют для создания оранжереи или устройства бассейна.
Вентиляция осуществляется благодаря промежутку между слоями изоляции и особым отверстиям по бокам кровли. Проходящие сквозь кровельный пирог воздушные массы значительно увеличивают срок эксплуатации крыши.
В зимнее время такая кровля нуждается в очистке от снега.
Делаем крышу своими руками
Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.
Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.
Вначале устанавливаются болты
Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.
В брусе сверлятся отверстия
Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.
Установлен мауэрлат
Проделываются выемки для гаек
Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.
Закручиваются гайки
Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.
Нанесение разметки
Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.
Крепление второго бруса
Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.
Создание спилов на стропильных ногах
Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене
Доски важно зафиксировать при помощи крепежного элемента
Установка стропильных ног
Процесс установки стропил
Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.
В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.
Схема сооружения стропильной системы односкатной крыши над пристройкой
Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.
Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.
Утепление односкатной крыши
Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран
Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия
Видео – Создание односкатной кровли
Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.
Устройство односкатной крыши
Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.
Более подробно о расчете кровельного покрытия вы можете прочитать здесь.
Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:
- Стропильная система;
- Гидроизоляция;
- Контробрешетка;
- Финишное покрытие.
Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:
- Стропильная система;
- Гидроизоляционный слой;
- Утеплитель;
- Пароизоляция;
- Финишное кровельное покрытие.
В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.
Устройство кровельного пирога
Этапы строительства односкатной крыши
Подготовительные работы
К подготовительным работам относится: составление чертежей крыши, с указанием размеров всех несущих балок, стропил и подстропильной системы, обрешетки и контр обрешетки, подсчет необходимой квадратуры кровельного материала и его выбор. На основании точного чертежа с размерами, уже считается количество материала необходимого для строительства крыши и определение его стоимости. Конечно, с абсолютной точностью сумму расходов рассчитать не получится, так как в строительстве, особенно в капитальном, часто возникают непредвиденные расходы, которые при первичных расчетах увидеть невозможно. Однако сумма расходов будет максимально приближена к истине.
Выбор угла наклона и направление фронтонов односкатной крыши
Важным при подготовительных работах, является выбор правильного угла наклона крыши, ее направление на местности и кровельного материала, так как от этого зависит сила воздействия ветровой нагрузки, осадков (снега и дождя), выносливость и долговечность Вашей крыши.
оптимальное расположение односкатной крыши по отношению к холодной северной стороне и солнечной южной
Выбор угла наклона ската крыши
Для северных районов и на территориях с обильными снегопадами, практичным является угол наклона крыши от 20 до 35. На таком скате снег хуже удерживается, что позволяет минимизировать весовую нагрузку.
В степных и южных районах, которым свойственна высокая ветреность подойдет минимальный угол от 10. Более пологий уклон существенно снижает ветровую нагрузку на всю конструкция, в то время как риск повреждения кровли крыши от 20 достаточно высок в ветреных регионах.
Выбор направления ската крыши
При необходимости снизить теплопотери, направление ската, то ест ее возвышенную часть, целесообразно располагать к южной стороне участка.
Если на участке имеется преимущественно ветреная сторона, то нижний угол ската рекомендуется направить к этой стороне, чтобы снизить силу ветра.
Выбор кровельного материала для односкатной крыши
Вид используемого материала для защитной отделки кровли напрямую зависит от угла наклона ската и от уровня предполагаемых весовых нагрузок в зимний сезон.
Угол ската до 100, рекомендуется использование рулонных кровельных материалов, таких как рубероид , битум, гладкая черепица. Они имеют гладкую поверхность, которая позволит легче стекать осадкам, удаление которых затрудняет малый угол наклона. Применение на подобных крышах, рифленого покрытия, например, такого как шифер будет способствовать накоплению влажности, а соответственно обледенению в зимнее время и созданию благоприятной среды для грибков в летнее время года. Поэтому, часто можно встретить обросший зеленым мхом или почерневший шифер. Подробнее про свойства шифера в статье « Шифер. Характеристики и виды шифера. Плюсы и минусы.»
- Угол ската от 10 до 20. Позволяет использовать материалы с более рифленой поверхностью, такие как шифер и ондулин. Подробнее про ондулин в статье : « Ондулин. Технические свойства и виды. Плюсы и минусы ондулина.»
- Угол ската 20 – 35 Такой угол наклона облегчает самоудаление наслоений снега и позволяет использовать керамическую, металлическую и иные виды кровельной черепицы.
- Более острые углы скатов предполагают монтаж усиленного каркаса, так как сильнее подвержены ветровым нагрузкам и позволяют использовать все виды черепицы и любой рифленый кровельный материал, на котором легче удерживаться при выполнении ремонтных работ.
металлочерепица н односкатной крыше
Расчет угла наклона односкатной крыши
При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.
Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.
Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.
Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.
Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.
Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:
- Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
- Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.
Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.
Так, при угле:
- Менее 10 градусов – выбирают рулонные материалы;
- От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
- От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
- 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.
Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.
Этапы постройки
Монтаж профнастила на односкатной крыше – эта работа под силу практически каждому. Но возведения кровли должно идти в строгой последовательности. Все работы по монтажу можно разделить на следующие этапы:
1. Первым делом нужно смонтировать мауэрлат. Этот этап можно исключить только в том случае, если ваш дом из деревянного бруса. Во всех других случаях мауэрлат должен быть обязательно. Этот элемент не только помогает равномерно распределять нагрузку от односкатной крыши из профнастила, но и создает абсолютную горизонтальность.
3. Далее, при возведении односкатной кровли из профнастила, следует уложить гидроизоляцию. Для этого можно использовать самые разные материалы. Самый дешевый вариант – это рубероид. Но такая гидроизоляция подходит только для хорошо вентилируемой крыши. Лучше всего выбрать специальную антиконденсатную мембрану. Конечно, такой вариант обойдется дороже, но зато вся односкатная конструкция будет более надежной и долговечной. Затем монтируется обрешетка.
4. После этого приступаем к непосредственному монтажу профлиста. Делается это при помощи оцинкованных кровельных саморезов для профилированных листов с резиновыми прокладками. При вкручивании старайтесь не переусердствовать, чтобы не погнуть сам лист и не передавить прокладку. Если высота ребер профнастила менее двух сантиметров, то крепление делается на вершины волны. В остальных случаях саморез вкручивается в прогиб. Сама укладка профнастила производится полосами, с нижнего ряда. При этом нужно следить откуда дует ветер. Профнастил достаточно легкий, и чтобы монтажу ничего не мешало лучше начать его с подветренной стороны. Как правило, для крепежа используют минимум девять саморезов на каждый лист, но можно и больше.
Видео по теме:
Профнастил крепится с небольшим нахлестом, в 15-20 сантиметров. При этом нижний лист должен заходить под верхний, чтобы вода под него не попала. Такая работа несложная и ее легко можно выполнить своими руками имея даже небольшие навыки в строительстве. Главное – это не спешить и соблюдать технологию.
Как сделать односкатную крышу – пошаговая инструкция
Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.
Проект и расчеты
Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.
Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.
Мауэрлат односкатной крыши и фронтоны
Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.
Устройство стропильной системы односкатной крыши
На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.
Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.
Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:
- Брус — шаг составляет от 1,5 до 2 метров;
- Одинарная доска — от 0,6 до 1,3 м;
- Спаренная доска — от 1 до 1,75 м.
На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.
Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.
Обрешетка односкатной крыши
После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.
Монтаж пароизоляции и кровельного материала
На обрешётку укладывают пароизоляцию
Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал
Технология его укладки может быть разной в зависимости от вида материала
В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.
Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
Односкатная крыша: принимаемся за работу
Возведенная односкатная крыша своими руками в каменном или кирпичном доме – не такой уж и сложный процесс, если соблюдать порядок выполнения работ. На стадии подготовки следует позаботиться о строительном «минимуме». Имеется в виду набор необходимых инструментов:
- ножовка;
- нож;
- молоток;
- уровень;
- гидроизоляция;
- доска;
- брус (12 и 15);
- балка прямоугольного сечения 100 х100 (мауэрлат);
- утеплитель;
- пароизоляция;
- кровельный материал (шифер, к примеру, или металлочерепица);
- метизные изделия: шиферные гвозди, строительный степлер, гвозди 80.
Далее выполняются следующие этапы:
- Заподлицо с внутренними стеновыми поверхностями устанавливаются направляющие балки (мауэрлаты), фиксируются анкерными болтами.
- На стене большой высоты делаются неглубокие выемки, куда будут укладываться стропила. Пазов должно быть столько же, сколько и стропил.
- В них плотно устанавливаются и фиксируются шиферными гвоздями к направляющим балкам брусья, по высоте чуть превышающие высоту будущей крыши.
- Не доходя до вершины крыши к брусьям, строго по уровню приколачивается доска. Выступающие из-под нее верхушки бруса отпиливаются.
- С постоянным размером в 0,5-0,8м ставятся стропила. Для защиты подкровельного пространства от проникновения влаги их края выступают от стены от 0,2м до полуметра.
- На готовый каркас монтируется обрешетка. Ортогонально к поверхности несущей системы крыши прибиваются доски с определенным шагом. Так, для шифера он равен 0,15 м. Это будет обрешетка. Все деревянные элементы должны быть сухими, без червоточин, ровные, обработанные противогнилостным антисептиком.
- Обрешетка служит основанием для укладки рулонного гидробарьера (рубероида, полиэтилена, др.). Начинать работу следует с основания крыши. Рулон раскатывается вдоль досок между двумя противоположными крайними точками и отрезается по длине. Так кроются листы по всей покрываемой площади. При этом должен быть нахлест полотнища на уже уложенный фрагмент на 0,1м. Фиксируется гидроизоляция скобами к обрешетке.
- Сверху покрывают финишным материалом. Если это металлочерепица, то крепится она специальными шурупами с шестигранной головкой в месте прогиба волны к деревянному основанию обрешетки. Укладываются листы внахлест. В нижней амплитуде волны, в местах накладки, фиксируются саморезами.
Для утепления верхних несущих поверхностей оптимальным вариантом в качестве теплоизоляции можно считать базальтовые маты, теплоизоляционные плиты, стекловолокно и стекловату. Они укладываются на предварительно натянутую пароизоляцию. Окончательно слои «пирога» располагаются в таком порядке: пароизоляционное покрытие, утеплитель, гидроизоляционный слой.
Односкатная крыша в собственном исполнении будет служить долго, радуя хозяина дома аккуратным внешним видом, прочностью и надежностью, если использовались качественные материалы, все элементы каркаса надежно закреплены под верно выбранным углом наклона, защитный слоистый пирог и кровельный материал уложены правильно, а также соблюдена технология работ.
