Солнечные батареи для дома

Как устроена и как работает солнечная панель

Сейчас каждый домовладелец может самостоятельно оборудовать для собственного использования автономный источник энергии. Для этого необходима солнечная батарея, которая выработает электроэнергию для частного дома, квартиры, дачного домика и даже для сада.

Солнечные батареи для частного использования – удовольствие не из дешевых. Но со временем их стоимость окупается. Тем более, что цены на системы постоянно падают.

Как работают солнечные панели? Они представляют единую цепь из взаимосвязанных между собой звеньев со структурой, которая позволяет перерабатывать падающий на их поверхность свет солнечных лучей в электроэнергию. Все происходит по принципу фотоэффекта.

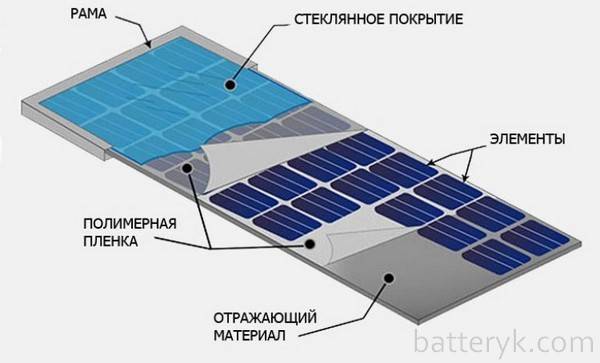

Такая установка по преобразованию лучей солнца состоит из нескольких компонентов:

• Материал-полупроводник. Образован двумя плотно прилегающими материалами, которые имеют различную проводимость. В качестве таких проводников могут использовать кремний (как монокристаллический, так и поликристаллический). В дополнение к ним берутся иные химические соединения, которые помогают достижению необходимых для фотоэффекта свойств. Чтобы добиться перетекания электронов от одного слоя к другому, нужно, чтобы в одной прослойке находилось чрезмерное количество электронов, а в другом их недоставало.
• Очень тонкая прослойка, располагающаяся между пластами материала-полупроводника. Противостоит перетеканию электронов между прослойками.
• Источник электрического питания.
• Контроллер заряда.
• Аккумулятор, который выполняет функцию накопления и сбережения энергии.
• Инвертор. Преобразовывает постоянный электроток, который поступает от солнечных батарей, в переменный.
• Стабилизатор напряжения. Применяется для получения напряжения необходимых диапазонов для системы солнечных батарей.

Работает солнечная батарея для дома по такому принципу: энергия от солнечного света проникает на пластину, которая, разогреваясь, высвобождает электроны. Они в свою очередь передвигаются вдоль проводников, а проводники заряжают аккумуляторы.

Самым серьезным показателем системы считается ее мощность. Ее определяют с учетом напряжения и тока на выходе. Мощность тесно связана с интенсивностью солнечного освещения, которое проникает на панели. Чем больше лучей попадет на панель в течение суток и чем длиннее световой день, тем больше энергии выработают системы.

Зная набор используемых компонентов и устройство, можно самому подключить солнечные батареи для дачи или же солнечные батареи для квартиры.

Набор оборудования для солнечной станции

Мощная солнечная батарея для дачи – устройство не самодостаточное. Полученную энергию нужно где-то запасти, чтобы вечером и в пасмурную погоду полноценно пользоваться бытовыми электроприборами.

Поэтому емкий и живучий аккумулятор нам в любом случае потребуется. В его выборе есть один важный нюанс: не пытайтесь сэкономить, покупая стартовый автомобильный аккумулятор. Он плохо подходит для цикличного запасания энергии и не переносит глубокого разряда. Его главное предназначение – дать мощный, но кратковременный ток для пуска двигателя.

Для запасания и медленного расходования энергии нужны аккумуляторы другого типа: AGM или гелевые. Первые дешевле, но имеют небольшой срок службы (до 5 лет). Гелевые аккумуляторы дороже, но зато работают значительно дольше (8-10 лет).

Контроллер – еще один важный элемент автономной гелиостанции. Он выполняет несколько задач:

• Отключает батарею от аккумулятора в момент полного заряда и включает ее для новой закачки электричества.
• Выбирает оптимальный режим зарядки, повышая количество запасаемой энергии.
• Обеспечивает максимальный срок службы аккумулятора.

Существует несколько типов контроллеров, используемых в солнечных станциях:

• ON/OFF «включил-выключил»;
• PWM;
• MPPT.

Самый дешевый прибор просто отключает солнечную панель от аккумулятора при возрастании напряжения на его клеммах до максимального уровня. Это не лучший вариант, поскольку в этот момент аккумулятор еще не полностью заряжен.

Более дорогой PWM-контроллер действует «умнее». После набора максимального напряжения, он понижает его до заданного уровня и держит еще пару часов. Так достигается более полный уровень накопления энергии.

И наконец, самый интеллектуальный контроллер MPPT- типа максимально эффективно использует мощность солнечной панели на всех режимах ее работы. Это позволяет запасти в аккумуляторе дополнительно от 10 до 30 % электричества.

Независимо от вида используемых полупроводниковых материалов (поликристаллы, монокристалл, аморфный кремний) устройство солнечной батареи представляет собой цепочку последовательно соединенных ячеек-модулей. Каждый из них генерирует небольшое напряжение (в пределах 0,5 вольт) и слабый ток (десятые доли ампера). Работая вместе, они «сливают» накопленную энергию в общий канал и на выходе из батареи мы получаем ток большой силы и постоянного напряжения (12 или 24 Вольт).

Структурная схема оборудования солнечной станции

Стандартные бытовые электроприборы рассчитаны на 220 Вольт, поэтому работать от «постоянки» не будут. Преобразование постоянного тока в переменный выполняет отдельное устройство-инвертор. Им завершается цепочка оборудования, необходимого для солнечной батареи.

Несмотря на относительно высокую стартовую стоимость компонентов солнечной станции, ее эксплуатация получается выгодной благодаря большому ресурсу «жизни» главных элементов: фотокристаллической панели и аккумулятора.

Расчеты перед покупкой

Чтобы подобрать комплект с подходящими показателями, нужно в первую очередь рассчитать мощность. Она зависит от энергонагрузки, чем этот показатель выше, тем производительнее потребуются батареи. Для частных домов лучше всего подойдут панели мощностью от 150 до 250 Вт, в то время как для дачного дома достаточно вариантов на 50 Вт.

В первую очередь следует рассчитать базовое потребление энергии, для этого нужно учесть каждый используемый прибор и среднее время его работы в течение суток. Далее надо просто сложить все показатели и получится расчетная нагрузка в киловатт-часах.

Это минимальный показатель, на который нужно ориентироваться. При этом требуется делать определенный запас и учитывать потери энергии, которые происходят в сети, а также что заряд аккумуляторов постепенно падает. Обычно делается запас порядка 30%, но лучше сделать его больше.

Пример системы с восемью аккумуляторами.

Чтобы существенно понизить расход электричества и не приобретать мощное оборудование, которое намного дороже, стоит перевести часть потребителей энергии на напряжение 12 В. Можно поставить светодиодные лампы и приобрести часть бытовой техники под такие характеристики. Это существенно снизит энергопотребление и позволит сэкономить на солнечных батареях.

Обязательно учесть инсоляцию — показатель, отражающий количество солнечной энергии, приходящейся на определенную площадь. Используйте схему с готовыми данными, чтобы рассчитать количество панелей для своего региона. Учитывайте что максимум приходится на лето, а минимум на зиму, не стоит упускать этот момент.

Инсоляция зависит от региона.

Когда на руках есть все данные, можно провести расчеты, за основу брать месяцы с минимальной инсоляцией и ориентироваться на них. В эти периоды система будет работать почти на полную мощность, в остальное время с запасом, что позволит исключить перегрузки и быстрый износ из-за повышенных нагрузок.

На что еще обратить внимание

Хотите сделать полностью автономный дом с солнечными батареями и пользоваться альтернативным электричеством? Стоит принять во внимание несколько важных факторов, которые и помогут определиться с окончательным решением, принесет ли солнечная батарея тот эффект для вашего частного дома, на который вы рассчитываете

Характер местности

Прежде всего, стоит учитывать местность, где расположено ваше домовладение. От этого будет зависеть мощность, выдаваемая батареей. Если дом находится в окружении высоких деревьев или многоэтажных зданий, то солнечные панели не смогут работать на полную мощность.

В условиях частичного затенения или неполного освещения лучше функционируют поликристаллические панели, а вот монокристаллические производить энергию не смогут. Потому-то для дачи с наличием приусадебного участка, где растут высокие садовые деревья, брать панель на монокристаллах нецелесообразно.

Климат

Солнце – это тот источник, откуда черпает энергию система солнечных батарей. Поэтому следует учитывать климатические условия региона, в котором расположен дом. А именно, сколько солнечных дней бывает в разное время года.

Количество солнечной энергии называется инсоляцией, вычисляемой по формуле: кВт/м²/количество дней. Эта цифра определяет, какой объем солнечного света попадет на панели, чтобы стать электроэнергией. Большое число означает большое количество полученной энергии от солнечных батарей для дома. Чтобы добиться получения необходимой выходной мощности при низкой инсоляции, понадобится большее покрытие поверхности коттеджа панелями.

Реальная потребность в энергии

Следует рассчитать, сколько энергии необходимо для покрытия всех потребностей. От этой цифры зависит, в какой зоне покрытия вы нуждаетесь. Лучше всего такие исчисления доверить профессионалам.

Если говорить о самых приблизительных цифрах, то получится, что в среднем один дом нуждается в 62 панелях, площадь которых составляет 65 м².

Обслуживание

При приобретении батареи для частного дома нужно быть готовыми к тому, что придется осуществлять ее обслуживание своими силами. Если панели корректно установлены, они прослужат долго, не выходя из строя. Но вот позаботиться об их чистоте предстоит самим владельцам.

Осадки в виде снега, пыльный налет, экскременты птиц, другие загрязнения закрывают доступ солнечного света к панелям. Электроснабжение дома будет при таких условиях значительно снижаться. Для очистки системы применяется полив водой из шланга. Если солнечная батарея для квартиры размещена на балконе, уход в этом случае намного проще, чем за теми, которые располагаются в доме на крыше.

Также следует следить за исправностью всех элементов.

Утилизация

Срок эксплуатации солнечных панелей доходит до 50 лет, вспомогательных компонентов (контроллеров и инверторов) – до 20 лет, аккумулятор прослужит с учетом его типа и условий использования до 10 лет.

Стоит подумать об утилизации отработанных элементов. Мало кто принимает отработанные солнечные модули для переработки, но все же спрос на них ежегодно увеличивается. Повторная переработка даст им новую жизнь, они найдут свое достойное применение. Бывшие в использование солнечные батареи на даче станут хорошей альтернативой привычному электричеству.

Область альтернативной электроэнергетики постоянно развивается, совершенствуются уже имеющиеся технологии. Стоит надеяться на удешевление современных разработок и их доступность в будущем для тех, кто желает иметь собственный независимый источник энергии.

Солнечные батареи для квартиры

В случае с квартирами ситуация будет немного отличаться. В многоэтажных домах можно использовать только комбинированные установки. Автономное питание установить не получится, поскольку присутствует сеть. Во время установки сетевых ФСЭ проблемы неизбежны.

Если станция будет обустроена частично, самое важное — правильно подобрать аккумулятор. То есть, подсчитать, как будет распределяться нагрузка по перекрытию

Чаще всего модули крепятся к стенам или на крышу балкона

Особое внимание уделяется освещенности места для монтажа

Цена монтажа для квартиры выше, по сравнению со станцией для дома. Это связано с необходимостью выполнять работы на высоте. Да и не в каждом доме есть возможность установить модули на юге, поэтому система может работать не так эффективно, как прописано в техпаспорте.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Оборудование для солнечной электростанции

Эффективность работы солнечных панелей для частного дома определяется не только правильным подбором и расчетом числа модулей. Во многом она зависит от выбора оборудования.

Аккумуляторы

Наилучшие результаты в системах показывают литиевые АКБ, однако стоимость их пока непомерно высока – порядка 4 долларов на 1 Вт мощности. При этом их ресурс составляет 1000-2000 циклов заряд-разряд, что соответствует сроку эксплуатации 3-6 лет. В этом отношении выгоднее кислотно-свинцовые батареи. При том же ресурсе их стоимость почти в 10 раз ниже – около 38 центов на 1 Вт.

Для дома лучше использовать необслуживаемые батареи – AGM или гелевые

При желании получить большую экономию следует обратить внимание на обслуживаемые тяговые аккумуляторы. Их ресурс работы (с учетом замены электролита, восстановления пластин) значительно выше

Однако их придется устанавливать в специальном помещении с соблюдением обязательных условий (например, оборудованном отдельной вентиляционной установкой).

Нужное напряжение батарей получают путем последовательного соединения.

Контроллер панелей

Устройство отвечает за передачу энергии от солнечных панелей на аккумуляторы или на вход ведомого сетью инвертора.

В настоящее время большинство контроллеров используют один из двух принципов регулирования:

1. ШИМ (PWM). Использует широтно-импульсную модуляцию, работает при превышении напряжения батарей над АКБ до двукратного.
2. MPPT (Maximum Power Point Tracking). Устройство обеспечивает максимальную отдачу мощности, работает с любыми разностями напряжений и обладает повышенным, по отношению к контроллеру ШИМ, КПД. Однако при этом стоит, при прочих равных, в среднем в 4 раза дороже.

Для мощных солнечных станций для большого дома следует отдать предпочтение именно второму варианту.

Инвертор

Специфичен только для сетевых (ведомых сетью) солнечных станций. Для автономных и гибридных используются одни и те же модели, но в различных режимах. Современные технологии позволяют получить высокий КПД и качество выходного напряжения. При этом могут формироваться как однофазная, так и трехфазная система напряжений.

Корпус

Последним важным показателем является корпус солнечной батарее, он должен отвечать следующим качествам:

1. Прочность.
2. Легкий вес.
3. Стойкость к погодным условиям.
4. Стойкость к перепадам температуры.
5. Долговечность.
6. Невысокая цена.

Далее обращаем внимание на стекло, оно можно быть следующего типа:

1. Оргстекло. Оно пропускает 92% света, маленькая масса и довольно низкая стоимость. Но, есть и большой недостаток, при больших нагрузках (солнечному свечению) оно может выйти из строя и деформироваться.
2. Поликарбонат. Пропускная способность 90%, не деформируется, имеет низкую стоимость. Однако такое стекло используется редко, ведь при перепадах температуры мутнеет и перестает пропускать свет в нормальном количестве.
3. Стекло. Сейчас это лучший вариант, пропускная способность 98%, цена самая низкая. Минуса можно назвать два: хрупкость и большой вес.

Интересная статья по теме: Ветровая электроэнерния для дома: правда или ложь.

Устройство и принцип работы солнечных панелей

Принцип работы солнечной батареи

Первый вопрос, который волнует владельцев частных домов: «Как работает солнечная батарея для электроснабжения?». Давайте разбираться. Принцип функционирования заключается в эффекте полупроводников. Кремний отлично справляется с этой задачей

Однако важно понять, как возникает эффект полупроводников при нагревании панелей

Фотоэлементы являются полупроводниками. А любой полупроводник — это такой тип материала, в атомарной структуре которого либо есть лишние электронные пары, либо их нет. Исходя из этого можно классифицировать полупроводник как материал, состоящий из двух слоев с разной проводимостью. Именно они и выступают в качестве катода (n) и анода (p) при подключении полупроводника (а в нашем случае фотоэлемента) в электрическую цепь.

Затем электроны переходят в цепь и проходя через нагрузку (аккумулятор) накапливают энергию, которая в свою очередь может быть потрачена на освещение, обогрев или работу тех или иных электроприборов.

Принцип работы солнечной электростанции для жилого дома

Разумеется, один фотоэлемент вырабатывает сравнительно небольшое количество энергии, поэтому солнечная батарея для частного дома должна быть многофункциональной. Это модули из множества фотоэлементов, объединенных в общую цепь – панель.

Также важно помнить, как правильно крепить модуль на крышу дома. Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории

Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории.

Рассмотрим устройство солнечных батарей. В панели каждый фотоэлемент крепится в своей ячейке, чтобы была возможность легкой замены в случае поломки или выхода из строя отдельных блоков разной мощности. Сама конструкция для защиты от факторов окружающей среды, а также механического или иного физического воздействия покрывается прочной пластмассовой пластиной или каленым защитным стеклом.

Сколько нужно солнечных панелей для частного дома

Сначала нужно было определить, позволяют ли климатические условия местности установить солнечные батареи. Ведь, согласитесь, если количество солнечных дней в году невелико, то и количество вырабатываемой электроэнергии будет небольшим.

В моем случае для средней полосы России количество солнечных дней составляет около 90 дней в году, что является вполне допустимым показателем.

Для расчета необходимого количества солнечных батарей нужно исходить из требуемой мощности потребителей электроэнергии.

В моем случае общая потребность составила 180 Вт, из них:

• освещение: 5 светодиодных ламп мощностью по 5 Вт каждая, общая мощность которых составила 25 Вт;
• жидкокристаллический телевизор с диагональю экрана 32 дюйма – 55 Вт;
• холодильник – 60 Вт.

При расчете нагрузки пришлось исходить из потребности временного обеспечения электроэнергией только самых необходимых приборов. Другие электроприборы в расчет не включались.

После изучения предложений в интернете выбор был остановлен на солнечных панелях Delta SM 50-12 M в количестве 4 штуки. Мощность одной панели составляет 50 Вт, суммарная мощность – 200 Вт, КПД элемента – 17,96%. Этого должно хватить для беспроблемного обеспечения электроэнергией всех одновременно включенных важных потребителей.

При расчете надо учесть, что вероятность одновременной работы всех электроприборов невелика. Так, для ламп освещения время работы составит 5 часов в сутки, телевизор также никто не будет смотреть круглые сутки на даче – от силы 1 час. А режим работы холодильника по умолчанию является периодическим.

Но выбор мощности на первое время производился с расчетом обеспечения электроэнергией при отключении сети 220 В. Недостаток мощности, вырабатываемой солнечными батареями для электроснабжения частного дачного дома в зимнее время, компенсировался пуском бензинового генератора.

Место установки и угол наклона для лучших результатов

Так как дачный дом изначально был ориентирован на север-юг, трудностей с выбором оптимального положения солнечных панелей не возникло. Местом для установки солнечных батарей была выбрана южная сторона двускатной крыши дачного дома.

Панели прекрасно разместились на крыше. Угол наклона выбирать не пришлось, установил вровень с крышей, как есть – 45°. Конечно, со временем угол наклона можно будет скорректировать. Размер одной солнечной панели составил 67*55 см. Площадь одной панели, соответственно, составила 3,7 м2. Общая площадь панелей составила 14,8 м².

Для того чтобы убрать тень от растущей вблизи дома ветлы, последнюю пришлось спилить. Это также избавило от другой проблемы: угрозы падения сучков и веток от сильного ветра или под воздействием снега на крышу с установленными панелями.

Схема подключения панелей и контроллера

Для нормальной работы солнечной электростанции и возможности получения от нее электрической энергии наличия только солнечных  панелей недостаточно. Солнечные панели питают аккумулятор, который нужен для накопления энергии. Он подключен через контроллер заряда, который контролирует ток заряда АКБ и отключает ее, когда АКБ будет заряжена полностью.

Для питания бытовых электроприборов нужен переменный ток напряжением 220 В и частотой 50 Гц. Аккумуляторная батарея дает постоянный ток напряжением 12 В. Для преобразования постоянного тока в переменный нужен инвертор. Для соединения всех устройств в одно целое и получения солнечной электростанции нужны провода.

Схема подключения солнечной электростанции выглядит так:

Перекидной рубильник выглядит так:

Это условие правомерно как для владельцев бензиновых, газовых или дизельных электрогенераторов, так и для владельцев солнечных или ветряных электростанций. Без перекидного рубильника есть вероятность подачи напряжения на линию 0,4 кВ и через силовой трансформатор 10/0,4 кВ путем обратной трансформации подать напряжение на ВЛ 10 кВ.

Кроме того, при подаче напряжения на отключенную и выведенную в ремонт ВЛ 0,4 кВ нагрузка значительно возрастет и превысит паспортную. Соответственно, может выйти из строя генератор или устройства, включенные в схему солнечной электростанции.
