Коптильня из газового баллона своими руками

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

• Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
• Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
• Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
• Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
• Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

• Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
• Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
• Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
• В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Делаем своими руками

Все начинается с рисунка или схемы с максимальным соблюдением масштаба. Такой чертеж поможет правильно рассчитать расточный материал и не будет путаться с размерами.

Техника безопасности

Главной опасностью будут остатки пропан-бутановой смеси в баллонах. От него нужно избавиться:

• Выпустите газ (не делайте этого в источнике огня или около него);
• Поверните вентили (газовые вентили имеют обратную резьбу, будьте осторожны);
• Наполняйте бутылку водой на 12 часов и более.

Работа с болгаркой (угловой шлифовальной машиной) может навредить вам. Вот некоторые предложения:

• При резке поместите диск с левой стороны корпуса болгарки, чтобы искры пролетали между ножками и не повредили.
• Вы должны отрезать себя.
• При шлифовании держите диск под углом не более 15 ° к поверхности.
• Используйте средства защиты: защитные очки, а точнее маску, перчатки.

важно соблюдать правила безопасности при электродуговой сварке:

• Обязательно установите автоматический выключатель в соединении сварочного аппарата;
• Следите за надежностью изоляции сварочных проводов;
• Не пренебрегайте заземлением корпуса сварочного аппарата;
• Используйте защитное снаряжение (маску или козырек) и специальную одежду.

Процесс по шагам

Например, мангал-коптильня с камерой горячего копчения из двух 50-литровых газовых баллонов.

Удалите газ. Откручиваем вентили. Помните, что у клапанов обратная резьба.

Наполните цилиндры водой. Оставить на 12-24 часа.

Слейте воду. Не лейте эту воду на плантации.

Дымогенератор будет изготовлен из нарезанного цилиндра. Емкость на 50 л для этого не требуется.

В пустом месте для дымогенератора делаем отверстие под вентилятор и вырезаем крышку.

Отрежьте крышку на пустом месте для барбекю

Постарайтесь сделать это осторожно — даже вырезанные детали сработают.

Для мангала возьмите уголок и сделайте ряд отверстий.

Делаем надрезы с лицевой стороны и с задней дырочки. С шагом 8-10 см лицом друг к другу

Это для шампуров. В отверстие нужно вставить шпажку и вырезать.

Регулируем заслонку вентилятора.

Привариваем петли для крышки (крышка должна закрываться плавно и лучше потратить немного больше времени на попытки, чем потом вырезать и переделывать форму) и кронштейны для гриля.

Сетка обрезается по размеру и кладется на кронштейны.

Дверь вентилятора выполнена в виде занавески с рельсами. Рукоять по-прежнему будет болтом.

Что должно произойти. Крышка усилена перемычкой.

Делаем вырезы в сетке. Дальний — для подключения дымогенератора, ближний — для дымохода.

Собираем все вместе. После этого сварные швы будут зачищены. Упор крышки в открытом положении виден рядом с петлей.

Также привариваем кронштейны для мангала. Они не должны мешать приготовлению шампуров. Подгоняем решетку под размер.

Свариваем дымоход из трубы и колена. Высота дымохода должна быть не менее 1,5 метра.

К крышкам привариваем ручки и делаем подставку из козочки для всей конструкции.

Все стерто. Неровности сглаживаются. Бак обезжиривается и покрывается несколькими слоями термокраски.

Ниже представлена ​​готовая гриль-коптильня. Мясо (или то, что вы собираетесь коптить) кладем на решетку. Уголь воспламеняется в дымогенераторе и на него ставится металлический стакан с мокрой стружкой. Заслонки регулируют интенсивность дыма. Чтобы следить за температурой, вкрутите термометр-гриль в крышку мангала.

Подставка для коптильни

Обычно коптильню для горячего копчения устанавливают на мангал или на кирпичи. Наше устройство достаточно громоздкое, чтобы его то и дело перемещать, поэтому можно изготовить аккуратную подставку. С ней удобно будет готовить блюда, ведь высота ее оптимальна. Если потребуется перенести коптильню в другое место, то это можно делать по частям: сначала сам ящик, а затем подставку для него.

Сначала определимся с высотой. Ее необходимо подобрать так, чтобы кулинар стоя мог творить свои шедевры. Обычно за пример берут высоту около одного метра. Ничего нет лучше, чем металлические уголки для конструирования станины или ножек под коптильню

Еще нужно обратить внимание на надежность опоры. Так как после заправки продуктами коптильня существенно прибавит в массе, то все уголки должны быть качественно приварены друг к другу, причем каркасы обязательно содержат диагональные распорки

Тем, кто впервые решил заняться самоделкой, желательно обратиться к более опытным наставникам. Мы же предлагаем сварить каркас из уголков в виде прямоугольного параллелепипеда. На боковых гранях содержатся диагональные усилители. Заметьте, что при таком изготовлении подставку можно транспортировать отдельно от коптильни. В некоторых же источниках встречаются советы приварить четыре ножки прямо к баллону. Вы должны выбрать наиболее подходящий для себя вариант.

Как добиться неповторимого аромата

Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.

Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.

Выбор газового баллона

Для устройства универсальной и высокопроизводительной коптильни понадобится пустой газовый баллон среднего размера.

Наиболее часто в этих целях используют изделия «АГ-50» объемом 50 л. Это во всех отношениях отличный выбор:

толстые металлические стенки будут долго удерживать тепло;
обтекаемая форма способствует лучшей циркуляции дыма;
внушительный вес обеспечивает устойчивость (на подставке).

Важно! Даже в пустом баллоне всегда остается конденсат, который нужно слить. Эта жидкость имеет неприятный и въедливый запах, трудно выветривающийся с любых поверхностей, поэтому сливать ее нужно подальше от жилых строений, в какую-нибудь емкость, закрывающуюся крышкой

Подготовка баллона к эксплуатации в качестве мангала-коптильни

Чтобы подготовить баллон, требуется открыть вентиль и выпустить весь оставшийся газ. Затем вентиль спиливают — не торопясь, используя ножовку по металлу. Во избежание перегрева периодически поливают место реза холодной водой. Из баллона сливают жидкость.

Если она вытекает неохотно, для ускорения процесса рядом с горловиной высверливают отверстие диаметром 2—4 мм. Далее с помощью шланга в емкость заливают воду и оставляют отстаиваться на сутки. На следующий день отверстие в баллоне плотно закрывают, вбивая в него деревянный брусочек.

Начиная с этого момента можно приступать к работам, которые необходимы для получения желаемого варианта коптильни.

Правила техники безопасности, которые нужно помнить

Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания

Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции

Удаление газа из баллона

Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом

Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

Разметка и разрезание

Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне. На этом этапе следует разметить и вырезать:

1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
3. Отверстия для крепления решеток или размещения шампуров.

Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

Изготовление крышки

После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

Виды

Газовые баллоны чаще всего используют для создания комбинированных очагов, именно поэтому коптильня должна проектироваться с учетом этого фактора.

Учтите, что при создании многофункциональной установки одного баллона не хватит: в работе используются хотя бы две емкости, первая как жаровня, а вторая идет на парогенератор. Специалисты рекомендуют брать емкости объемом 50 м3.

Сделать из газового баллона домашнюю коптильню под силу каждому мастеру, однако некоторые навыки работ с металлом потребуются.

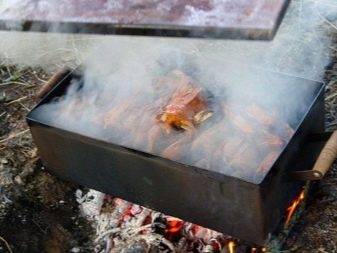

«В полевых» условиях можно сделать конструкцию из самых разных подручных материалов. Самодельные конструкции характеризуются небольшими габаритами и небольшим весом, чаще всего используют лист нержавеющей стали, который требуется лишь сварить по краям с элементами боковин и днища, а вот дымоход часто оборудуют из кирпича и это может стать большой ошибкой. Его стенки впитывают запахи от разных закладок и уже после первых применений вкус блюд может существенно ухудшиться, поэтому специалисты рекомендуют использовать кирпич лишь как основу, поддерживающую общую конструкцию.

Не меньшей популярностью пользуются и другие варианты.

Коптильня из ничего

Это самый доступный и легкий способ копчения на дому, если в доме установлена газовая или электрическая плита, оборудованная вытяжкой, то нужно поместить на небольшой огонь обрезанную жестяную емкость и засыпать в нее щепу дерева для копчения. В вытяжку навесить куски мяса или рыбы, а под ними поставить поддон для жира. Таким образом, дым будет подниматься, обволакивать продукт и способствовать его копчению. Впрочем, у этого варианта есть существенные недостатки – процедура копчения будет очень длительной, а кроме того, много еды таким образом не накоптить.

Из холодильника

Не торопитесь выкидывать старый холодильник – его габариты вполне позволяют использовать предмет в качестве агрегата для копчения больших продуктов. С этой целью из него необходимо вытащить все механизмы и удалить облицовку. В отверстие, расположенное у основания холодильника, следует вставить трубу, а ее противоположный конец поместить в емкость, в которой горит щепа.

Этот вариант довольно быстрый и эффективный. Однако использовать его можно только на даче или в загородном доме.

Это, безусловно, самые примитивные модели. К более сложным и профессиональным конструкциям можно отнести коптильню «паровоз» – этот агрегат не только коптит мясо и рыбу, но и обеспечивает несколько различных режимов копчения, а после небольшого переоборудования может использоваться как мангал или гриль-барбекю.

Коптильня для холодного способа изготовлена таким образом, чтобы дым по пути между топкой и резервуаром для непосредственного копчения охлаждался и достигал заготовки уже холодным. Такое устройство состоит из отдельной камеры, где размещается продукт, топки и дымохода. Принцип действия при этом следующий: в топку закладываются древесные опилки, лучше всего подходит щепа из липы, ольхи или фруктовых деревьев. Стружку хвойных деревьев брать не рекомендуется, она обладает высокой смолистостью, что может ухудшить вкусовые качества продукта.

При горячем копчении идет воздействие на продукт дыма при t от 35 до 150 градусов, обработка идет гораздо быстрее – около 2 часов. Гурманы предпочитают такой способ еще и потому, что при нем влага не уходит из заготовки и блюдо выходит сочным и жирным. Сама конструкция представляет собой полностью замкнутое пространство – резервуар, поделенный металлической решеткой на отсеки. В его нижней части горит и дымится щепа, а в ее верхней части крепятся продукты, предназначенные для обработки. Дым покрывает сырье и происходит копчение, а далее через дымоход дым выходит наружу. То есть принцип действия такой коптильни подобен принципу традиционной печки.

Коптилка из трёх баллонов

Из трёх баллонов получается установка, позволяющая готовить продукты разными способами — мангал-коптильня-барбекю 3в1. Такая мангал коптильня из газового баллона коптит горячим и холодным способами, а также готовит мясо на гриле. Этот аппарат состоит из трёх ёмкостей — топки, гриля и коптильной камеры холодного копчения.

Читайте сейчас: Одноразовая коптильня своими руками и готовые решения

Изготовление топки

Эта часть размещается горизонтально и для неё используется самая маленькая ёмкость:

1. Вырезать боковую стенку на ширину 1/3 окружности.
2. Сделать из вырезанной части откидную крышку для загрузки дров и закрепить её на петлях.
3. В дне баллона вырезать квадрат 100х100мм для поддувала и также закрепить на петлях.
4. Изготовить и установить колосниковую решётку длиной, соответствующей длине корпуса, и шириной 1/3 диаметра.

Камера для гриля и горячего копчения

Отсек для гриля и мангала изготавливается аналогично топке:

1. Вырезать и установить откидную крышку.
2. Сделать пропилы для шампуров.
3. Приварить вдоль откидной крышки на 5см ниже края стенок крепления для решётки.

Коптильная камера холодного копчения

Этот отсек изготавливается из ёмкости самого большого размера и устанавливается вертикально, отверстием для вентиля вниз:

1. Вырезать дверцу на всю длину баллона и шириной 1/3 окружности.
2. Закрепить дверцу на петлях и прикрепить к ней крючок или шпингалет.
3. Через каждые 15см к боковым стенкам приварить крепления для решёток.
4. В верхней части коптильной камеры вырезать отверстие Ø100мм.
5. Прикрепить к этому отверстию дымоход.
6. Изготовить и закрутить в отверстие, оставшееся от вентиля, дренажную пробку для слива конденсата и воды при мытье камеры.

Сборка

Собирается мангал коптильня на подставке из труб или уголков при помощи электросварки. Отверстия между частями неправильной формы и имеют размер около 100х100мм. Они вырезаются одновременно на прилегающих частях так, чтобы эти элементы можно было соединить между собой без зазоров.

Пошаговая инструкция по сборке состоит из следующих пунктов:

1. Установить на подставке гриль-камеру.
2. Соединить топку и гриль. Соединительные отверстия располагаются в верху топки на конце, противоположном поддувалу и в нижней части гриля, на дне баллона.
3. В верхней половине гриля возле отверстия для вентиля и в нижней части коптильной камеры прорезать соединительные отверстия. Соединить элементы между собой.

Чертеж сборки мангала-коптильни

Коптильную установку из газовых баллонов можно изготовить в домашней мастерской любым мастером, знающим, как сделать коптильню из бочки.

Что потребуется из материалов и инструментов

Для изготовления металлической коптильни понадобятся следующие материалы, кроме собственно 50-литрового баллона (стандартный объём для газовых баллонов):

• труба или гофрированный шланг для дымохода;
• листы металла толщиной не менее 3 мм;
• дверные петли;
• строительный уголок;
• арматура для изготовления решётки или прутьев для подвешивания продуктов;
• деревянные ручки.

Для ручек желательно использовать древесину плотных пород (подойдёт и берёза).

Поскольку работать придётся преимущественно с металлом, потребуется и соответствующий набор инструментов и оборудования: болгарка, дрель, сварочный аппарат, ножовка по металлу.

Какие баллоны можно использовать

Для изготовления коптильни можно взять кислородный, пропановый баллон, баллон из-под фреона, чаще всего в ход идёт бытовой газовый баллон АГ-50, имеющий достаточно толстые стены, чтобы выдерживать высокую температуру, не прогорая. Такое толстостенное изделие будет лучше удерживать тепло, а его обтекаемая форма идеальная для прохождения дыма и обволакивания им готовящихся продуктов. Кроме того, этот тяжёлый баллон будет устойчивым к опрокидыванию.

Как подготовить баллоны

Одно из основных требований – отсутствие следов коррозии

Для любого баллона важно удалить из него остатки газа, а также конденсата

Заниматься этой процедурой рекомендуется в сухую погоду, открутив вентиль до упора и перевернув баллон несколько раз. Проверка отсутствия газа внутри осуществляется смазыванием вентиля концентрированным мыльным раствором. Если пузыри не появляются, можно приступать к следующему подготовительному этапу.

Нам понадобится ножовка по металлу, с помощью которой срезается горловина баллона. Использовать болгарку на этом этапе не рекомендуется из-за искр, которые могут привести к воспламенению остатков газа. Во время отрезания горловины желательно также по мере нагревания кромки поливать её водой для охлаждения.

Теперь, когда получен нормальный доступ к внутренней части баллона, его можно промыть проточной водой, что поможет полностью избавиться и от остатков газа, и от его запаха (в случае пропанового ГБ). В последнем случае рекомендуется добавить в воду немного нашатырного спирта, залить жидкостью баллон и оставить его на полчаса-час, после чего всё слить и промыть ёмкость проточной водой.

Теперь можно приступать к изготовлению коптильни для дачи из фреонового или кислородного баллона своими руками.

Какая щепа для чего подойдет

Чтобы результат копчения порадовал, щепа должна быть:

• одинаковой по размеру, чтобы давать равномерный дым;
• достаточно крупной — мелкая дает много гари, от которой вкус ухудшается;
• увлажненной, чтобы сгорать постепенно, не высушивая продукт.

Несколько рекомендаций, которые сделают ваши блюда еще вкуснее или уберегут от разочарований:

• Лучшей древесиной для удачного копчения считают осину, ольху, фруктовые деревья.
• Щепу и опилки от хвойных найти гораздо проще, но лучше не использовать. От них получается много копоти, а продукт пропитывается едким несъедобным запахом.

• При самостоятельной заготовке щепы нужно убирать из нее кору, подпорченную грибком или короедом древесину.
• Перед применением часть щепы замачивают на 1-2 часа.
• Для горячего копчения в топку и жаровню загружают влажную щепу, для холодного – опилки.
• Оригинальный аромат добавят веточки кустарников, пряные травы. Попробуйте шалфей, мяту, розмарин, миндаль, эвкалипт, лавр.

Какая щепа лучше раскроет вкус блюда:

Ольха	универсальна для всех продуктов, особенно хороша для жирной рыбы
Фруктовая: яблоня, слива, вишня, абрикос, персик	подходит к большинству продуктов: мясу, птице, салу, овощам
Вишня, черешня	птица, свинина, сыр, овощи
Груша	нежирная рыба, дичь, мясо, сыр
Дуб	говядина, колбаски
Можжевельник	мясо, сало
Бук	мясо, птица, колбаски, жирная рыба
Ясень	мясо, птица
Осина	обычно используется смесью

Проводите свои эксперименты, пробуйте сочетания.
