Каркас двускатного козырька
Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

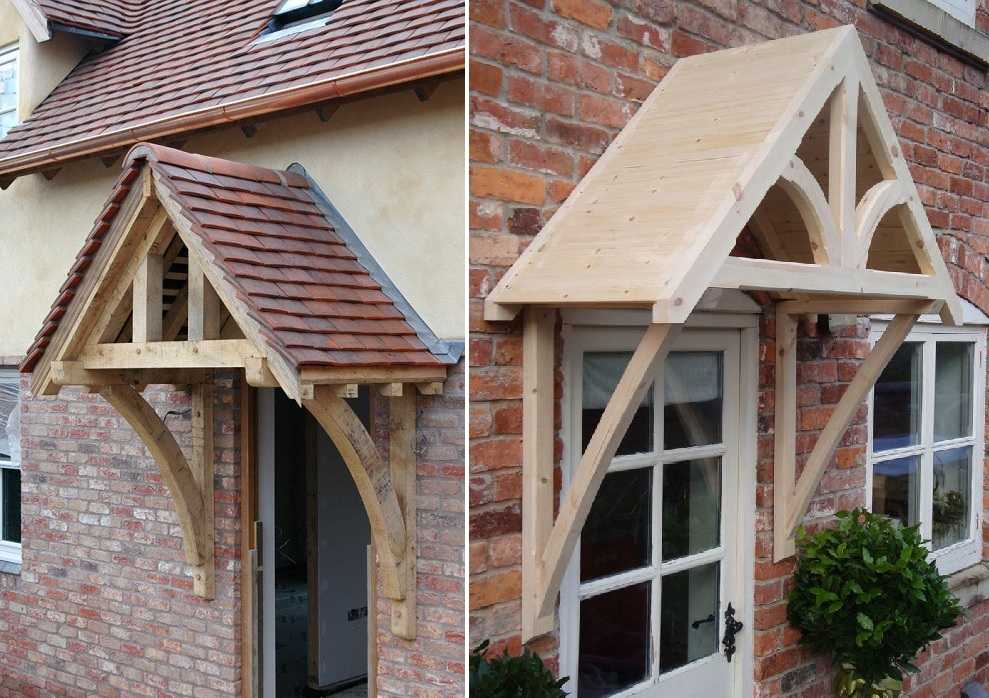

Навес домиком — один из популярных вариантов
Способ первый
Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

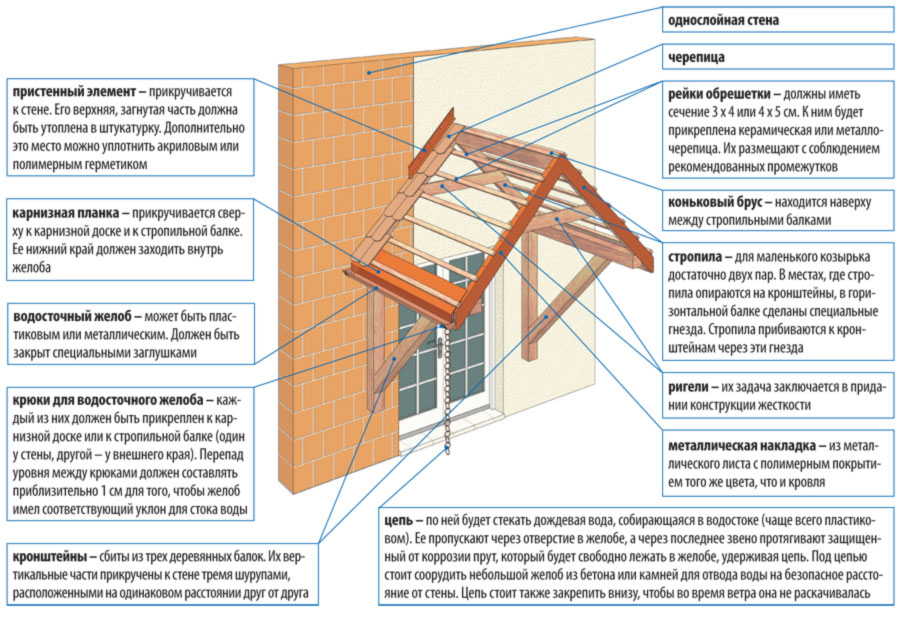

Как сделать козырек над дверью в виде домика
Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.
Способ второй
Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

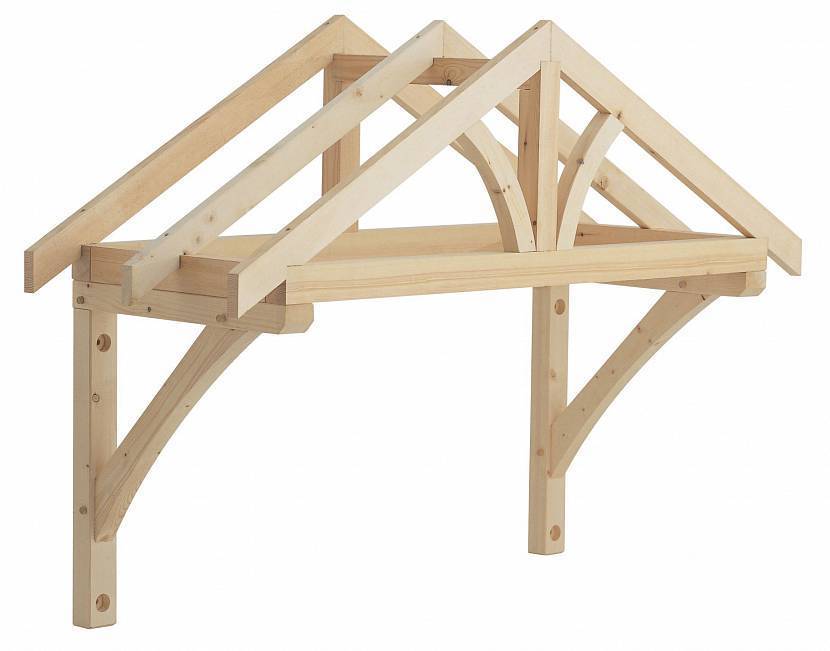

Пример двускатного крыльца со стропильной системой
Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.
Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.
Из металла
Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.
Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.
Двускатный козырек над крыльцом из металлической трубы
Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

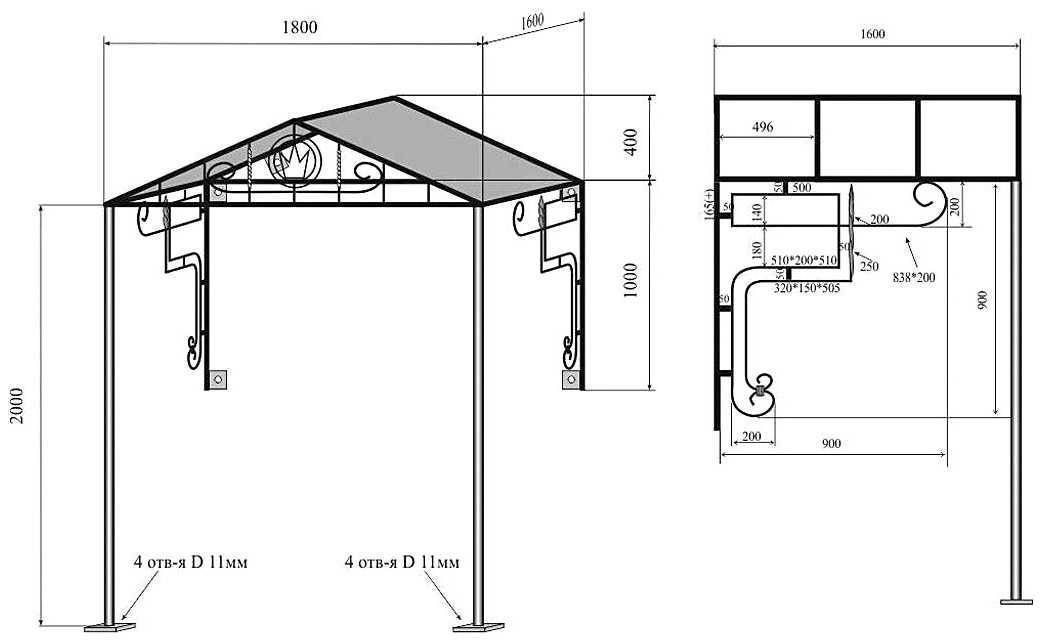

Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)
Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.
Навесы и козырьки над крыльцом частного дома своими руками (с фото)
Навес или козырек над крыльцом дома — обязательный элемент его обустройства. И пусть эта конструкция небольшая и несложная, но она призвана защитить домочадцев и гостей от негативных явлений природы, будь то снег, дождь, сосульки, яркий солнечный свет, пыль или град. Кроме защиты, навес или козырек является также украшением для фасада здания, окна, балкона или входной группы.
Как видно на фото, навесы и козырьки, изготовленные своими руками, независимо от внешнего вида, должны быть функциональными, прочными и долговечными:
Популярным материалом для производства козырьков является металл: он полностью соответствует указанным требованиям и легко поддается обработке. Чаще всего при изготовлении металлических каркасов используют профильную, квадратную или круглую трубу сечением 20 х 20 мм, 20 х 40 мм и толщиной 1,5—2 мм или стальной уголок с полками не менее 25 мм. Основным недостатком стальных каркасов является их сильная подверженность коррозии, поэтому все узлы и детали конструкции после сварки необходимо тщательно зашкурить, обязательно прогрунтовать и покрыть специальными красками, предназначенными для обработки металлических поверхностей.
Весьма популярным материалом для навесов и козырьки к частному дому является и дерево, но за ним требуется регулярный уход, к тому же при выборе материала для козырька необходимо учитывать не только его конструктивные свойства, но и стилистическое решение, то есть соответствие стиля разрабатываемого навеса общему стилю фасада здания. Деревянное изделие подойдет не ко всем фасадам. Впрочем, то же относится и к металлу.
Материалов для покрытия каркаса навесов можно найти довольно много — это сотовый поликарбонат, ПВХ, триплекс, стекло, профнастил, оргстекло, шифер. Но чаще всего кровлю козырьков у входа в дом и пристенных навесов делают из такого же кровельного материала, которым отделана крыша самого дома, то есть из остатков листового металла, неиспользованной керамической черепицы, металлочерепицы и т. п.
Посмотрите на фото – для навесов и козырьков над крыльцом дома наиболее практичным и надежным покрытием является сотовый поликарбонат, так как это гибкий, легкий, светопроницаемый универсальный материал:
Шиферная крыша вполне надежна, но малоэстетична. Для кованых козырьков в качестве покрытия в основном применяют листовой металл.
При выборе типа навеса или козырька, сооружаемого своими руками, каждый хозяин идет своим путем, учитывая собственные возможности, вкус, предпочтения и местные традиции. Но даже самая простая конструкция навеса оставляет широчайшие возможности для выбора материалов, способов их обработки, крепления и соединения деталей, окончательной отделки и оформления наружных элементов, что и позволяет придать своеобразие каждому дому.
Распространённые материалы
Современный навес над дверью может быть изготовлен из любого сырья. Для стильных моделей может использоваться пластик, металл, черепица и даже дерево. Каждый из этих материалов обладает своими преимуществами и эксплуатационными особенностями.
Прочный металл
Самым доступным вариантом является козырёк из нержавейки. Но для самостоятельного сооружения такой конструкции необходимо обладать минимальными навыками работы со сварочным аппаратом. Если же у мастера нет такого опыта, можно обойтись болтами и гайками. Но в этом случае придётся периодически проверять прочность конструкции.
За последние несколько лет козырьки из нержавеющей стали зарекомендовали себя, как прочные и долговечные навесы. Они устойчивы к различным механическим повреждениям и резким перепадам температурам. Правильно зафиксированный козырёк сможет защищать главный вход от осадков на протяжении многих десятилетий. К недостаткам можно отнести довольно большие размеры, а также необходимость антикоррозийной обработки.
Современный поликарбонат
Эксперты отмечают, что именно этот материал активно используется для изготовления навесов, а также для сооружения оригинальных беседок и ограждений для зимних садов. Поликарбонат обладает многочисленными преимуществами, долговечностью, а также доступной ценой. Среди основных положительных параметров материала можно отметить:
- Прочный состав, который не рушится под воздействием порывистого ветра и давлением снега.
- Материал абсолютно прозрачный, за счёт чего хорошо рассеивает ультрафиолетовые лучи, поддерживая безопасный уровень освещения.
- Такое сырьё относится к категории огнестойких материалов, не меняет своего первоначального оттенка даже после многолетнего воздействия прямых солнечных лучей. Готовое изделие не подвержено гниению, деформациям и коррозии.
- Поликарбонат обладает высокой пластичностью, благодаря чему мастер может самостоятельно соорудить козырьки любой формы.
- Поверхность материала препятствует размножению плесени, насекомых и грибков.
- На рынке представлен довольно большой ассортимент поликарбонатных листов разных оттенков и толщины. За счёт этого можно всегда подобрать наиболее подходящий вариант, который будет максимально соответствовать общему стилю и дизайну дома.

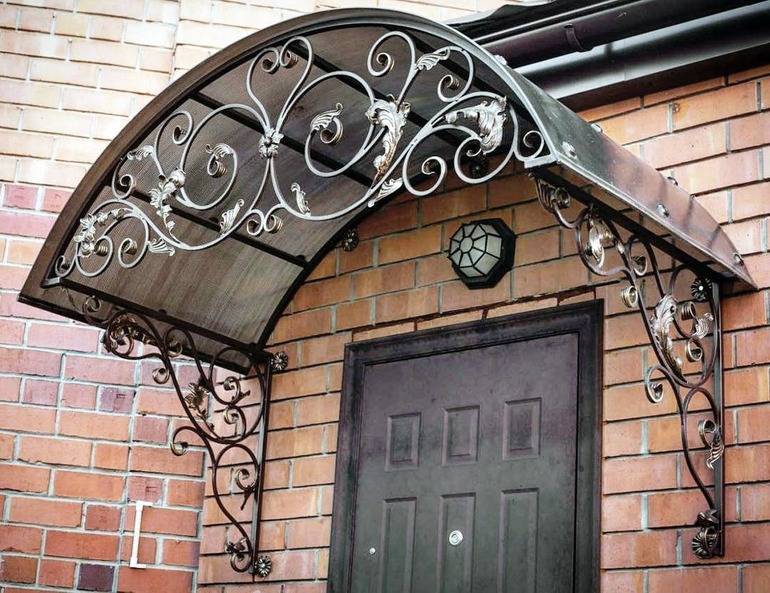

Кованая конструкция
Эта разновидность навесов над входной дверью заслуживает отдельного внимания. Готовая конструкция всегда выглядит изысканно и дорого. Такие навесы прекрасно дополняют любые экстерьеры, демонстрируя отличный вкус и высокий статус владельца недвижимости. Конечно, кованые изделия стоят довольно дорого. Но для облагораживания центрального входа вовсе не обязательно сооружать целые навесы, достаточно только добавить несколько небольших элементов, чтобы конструкция визуально преобразилась.
Пластик и стекло
Опытные строители часто используют многофункциональные ПВХ-плиты, чтобы соорудить стильные навесы над крыльцом. Эксплуатационные характеристики пластика практически аналогичны поликарбонату, но стоит он гораздо дешевле. Плиты лёгкие, за счёт чего облегчается процесс установки. Единственный минус — скудная цветовая гамма. Эксперты рекомендуют оклеивать пластик специальной плёнкой, чтобы материал хорошо противостоял прямым солнечным лучам.
Стеклянные навесы встречаются крайне редко, но при желании мастер может попробовать соорудить козырёк над дверью своими руками. Этот материал прекрасно смотрится, если жилище построено в стиле минимализма. В противном случае от затеи лучше отказаться. Если в семье растут маленькие дети, во время активной игры мячом конструкция может быть сильно повреждена.
Особенности двухскатной конструкции
Существует несколько способов монтажа двухскатных навесов для дома. Наиболее распространённые – это сборка из двух прямоугольных элементов и ригелей и из отдельных треугольных стропильных частей.
Использование прямоугольных элементов
Эти части козырька выполняют из бруса небольшого сечения или доски достаточно толщины. Они объединяются в готовом каркасе посредством коньковой доски. Для установки необходимого наклона, на коньковой доске делается соответствующий запил. Для повышения жёсткости прямоугольные элементы укрепляются между собой отдельными распорными брусками – ригелями.
После этого на основу крепится обрешётка и, если в качестве материала для обшивки, будет использоваться мягкая черепица, обрешётка должна быть сплошная. Как правило, для данных целей используют влагостойкую фанеру.
Двухскатный козырёк, полностью выполненный из дереваИсточник blogspot.com
Поимо этого, собираются и дополнительные треугольные упоры, которые будут передавать основную нагрузку от конструкции на стену. Их можно заменить на опорные стойки. Для облегчения сборки, все работы проводят на земле и после завершения, выполняют монтаж каркаса на стену до его обшивки материалом для кровли.
Применение стропильных конструкций по отдельности
Данный принцип используется не только при сооружении козырьков, но и любой двухскатной крыши. Также понадобится сборка прямоугольной рамы. Однако она будет всего одна, и лежать в горизонтальной плоскости. Посередине рамы устанавливается дополнительная балка, на которую монтируются стойки.
Верх этих стоек соединяется при помощи конькового бруса. Треугольные стропила ложатся на раму и упираются в конёк каркаса. В итоге получается небольшая копия классической стропильной системы. Для улучшения внешнего вида и повышения надёжности крепления вертикальных стоек к ним крепятся укосы. Все работы, как и в первом варианте, лучше производить на земле, поскольку добиться ровного соединения каркаса, при работе на высоте, вряд ли получится.
Одно из решений для двухскатного каркаса с использованием отдельных стропилИсточник kingfisher.com
Преимущества металлического каркаса
Приведённые выше способы относились к каркасам, выполняемым из древесины. Намного упрощает все работы, использование в качестве материала изготовления профилированных металлических труб. Их несущая способность намного выше, чем у дерева и соединение при помощи сварки также, очень надёжно.
Высокая прочность материала позволяет уменьшить количество как несущих, так и усиливающих элементов. Это в свою очередь положительно сказывается на общем весе конструкции. Создание каркаса из труб квадратного профиля заключается в изготовлении двух треугольников и соединении их перемычками. Чтобы избежать провисания материала для кровли, на каркас навариваются дополнительные металлические полосы, что повышает жёсткость конструкции.
Видео описание
Готовые проекты кованых козырьков в этом видеоролике:
Особенности конструкции в виде арки
Козырьки такой геометрии, также достаточно популярны и распространены. Их изготовление не представляет особой сложности. Оптимальным материалом также служит профилированная металлическая труба. С помощью специального приспособления, из неё гнётся несколько идентичных арок.
Очень простое арочное решение для козырькаИсточник insales.ru
Они собираются в единую конструкцию посредством приваривания перемычек. Последняя арка, как и первая, дополнительно соединяется перемычкой в горизонтальной плоскости. На первой арке к ней крепятся упоры или кронштейны, которые будут компенсировать нагрузку.
Видео описание
В этом видео ещё несколько примеров конструкций козырька над крыльцом:
В заключении стоит отметить, что конструирование козырька для дома «на месте», не единственный вариант. Существует масса компаний, предлагающих уже готовые решения, их транспортировку и монтаж. Также, в такой компании можно заказать изготовление козырька по собственным эскизам.
Технология строительства крыльца для дома из поликарбоната
Для постройки крыльца своей мечты понадобятся:
Стандартный набор инструментов;
Квадратный профиль из металла
Для начала выравнивается поверхность, на которой будет установлено крыльцо. Производится закрепление на ней металлического профиля
Получилась первая арка крыльца. По аналогии делаются следующие арки, размеры и угол изгиба которых должны точно совпадать с первой изготовленной конструкцией.
Следующим этапом производится монтаж получившегося каркаса. Все арки последовательно соединяются между собой поперечными перемычками. В случае необходимости делается обрешетка каркаса. Затем получившаяся конструкция закрепляется путем бетонирования стоек или приваривания ее к дому или любому другому сооружению. Также производится покрытие металла грунтом и специальной антикоррозийной краской.
После высыхания краски, листы профиля крепят на каркас. Для этого используют саморезы и термошайбы
Материалы для стоек, каркаса и покрытия
Для выбора материалов, из которых можно сделать козырек над крыльцом, каких-либо ограничений не существует. Для создания стильного, красивого и практичного сооружения можно использовать профили и покрытия, изготовленные из дерева, керамики, металла и пластика. Для принятия оптимального решения нужно ознакомиться с представленными в продаже новыми и проверенными временем материалами.
Дерево, металл, ковка
Деревянный навес над дверью используется для оформления домов, построенных из бревен, бруса или отделанных под данные материалы панелями или плитами. Хорошо смотрятся деревянные конструкции на кирпичных и каменных зданиях. Материал прост в обработке, экологически безопасен и имеет небольшой вес. Недостаток состоит в том, что органика подвержена гниению, горюча, в ней могут развиться грибок и плесень или поселиться насекомые. Брус и доски необходимо регулярно обрабатывать специальными жидкостями.
Металлический навес над крыльцом отличается прочностью и надежностью. Соединение деталей проводится с помощью сварки, болтов и заклепок. Стальные конструкции имеют длительный срок эксплуатации, устойчивы к перепадам температуры и ультрафиолетовому излучению. Выбирать следует нержавеющую сталь, так как черное железо подвержено коррозии, его нужно регулярно очищать от ржавчины и красить.
С помощью кованых фрагментов создаются оригинальные и красивые навесы, привлекающие общее внимание. Изделия ассоциируются с изысканным вкусом, роскошью и богатством
По типу изготовления сооружения могут быть выкованы целиком или изготовлены из отдельных элементов, акцентирующих внимание на стиле объекта.

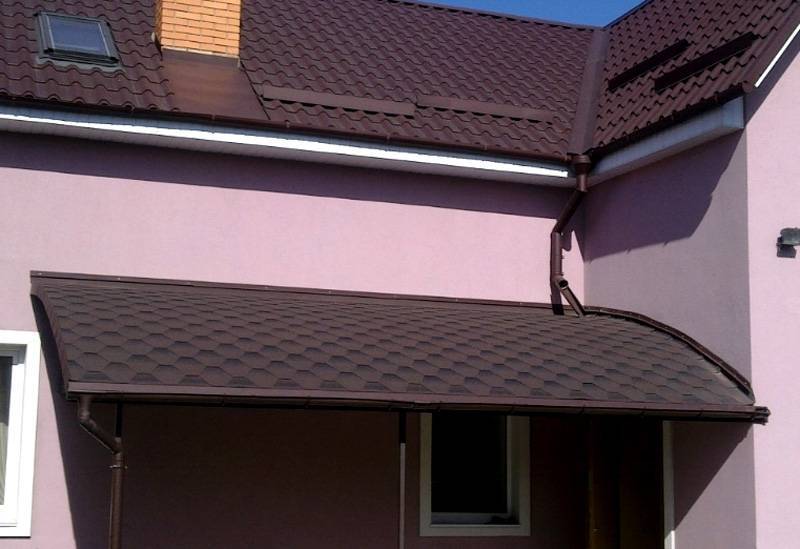

Металлочерепица и мягкая черепица
Поверхность металлической черепицы делается однотонной или имитирующей природный камень, ткань или древесину. Дизайн плиток обширен, что позволяет подобрать оптимальный вариант для обустройства сооружения любого стиля, формы и размера. Материал отличается устойчивостью к солнечному излучению, влаге и перепадам температуры. Монтаж черепицы не представляет собой большой сложности. Фрагменты укладываются на горизонтальную обрешетку. Недостатками покрытия являются большой вес и шум, издаваемый во время дождя.
Мягкая битумная черепица является аналогом рубероида. Этот вид кровли укладывается на гладкое и ровное основание из фанеры, досок или ОСП. Достоинством материала является доступная цена, простота монтажа и поглощение звуков. Недостатки покрытия заключаются в ограниченной цветовой гамме и подверженности механическим повреждениям.
Поликарбонат и пластик
Красивый и практичный козырек над дверью своими руками можно сделать из поликарбоната. Для создания криволинейных конструкций используются сотовые панели, обладающие хорошей гибкостью. Для строительства сооружений с плоскими скатами целесообразно выбрать монолитные листы, отличающиеся высокой прочностью и устойчивостью к ударам.
Производители выпускают прозрачные, цветные и матовые модели полимерных плит. Изделия устойчивы к сырости, перепадам температуры и ультрафиолетовому излучению. Недостатками материала являются его высокая цена и сложность обработки.
Пластиковые панели отличаются небольшим весом, простотой монтажа и широкой цветовой гаммой. В качестве кровельного материала плиты из ПВХ используются редко, так как не обладают достаточной прочностью. Чаще панели применяются для строительства фронтонов в скатных конструкциях. Пластик выгорает на солнце. Потускневшие панели можно окрашивать или оклеивать цветной пленкой.
Профлист, шифер и стекло
Профилированный лист отличается прочностью за счет ребер жесткости, устойчивостью к влаге, перепадам температуры и ультрафиолету. Непрезентабельный внешний вид компенсируется разнообразием цветовой гаммы представленных на рынке изделий. Внешняя поверхность может быть одноцветной, имитирующей камень или ценные породы древесины. Защита от коррозии обеспечивается двухсторонним полимерным напылением.
Плоский и волнистый шифер используются для отделки скатных крыш. Преимуществом этого материала является доступная цена и легкость монтажа: листы прибиваются к каркасу гвоздями. К числу недостатков относятся большой вес плит, ограниченный срок их службы и отсутствие цветового разнообразия. Серый угловой навес из шифера не способен украсить жилое строение.
Стекло редко используется в качестве кровельного материала. Прозрачные панели хорошо смотрятся на нержавеющих и хромированных профилях, а эти материалы трудно адаптировать к фасаду дома. Кроме этого, для скатов можно использовать только каленое или ламинированное стекло. Эти материалы имеют высокую стоимость, с ними сложно работать.
Козырек над крыльцом из дерева своими руками
Если вы решили сделать козырек своими руками, то сможете здорово сэкономить на услуге профессионалов
Очень важно, чтобы у вас был подготовлен инвентарь и инструменты, а также произведены правильные расчеты и в наличии были все нужные строительные материалы. Для прочности и надежности конструкции придерживайтесь технологии установки и последовательности работ
С более подробным процессом вы сможете ознакомиться далее.
Вначале следует составить схему-план, а также чертеж. При составлении проекта козырька, учтите сведения о фундаменте, несущей стене и нагрузке ветра. Элементы декора, размеры и типы строительных материалов тоже следует продумать заранее.
Чтобы сделать прочную и надежную конструкцию, вам нужны будут доски с сечением 5*5 см и 1,6*2 см, брус из дерева (0.75*0.75м). Брусья обязательно должны быть гладкими, без коры, без дефектов на поверхности.
Какое количество материала потребуется? Это зависит от размера и формы планируемой конструкции. Обязательно перед работой обработайте породу дерева антисептической и гидрофобной пропиткой, которая не даст материалу сгнить, и не подвергнется нападению со стороны насекомых-вредителей.
Двускатный козырек
Перед началом работ удостоверьтесь, что все материалы и инструменты подготовлены, куплено достаточно материала согласно схеме.
Самый распространенный вариант козырьков – двускатные модели, которые легко сделать своими руками, если четко придерживаться всей технологии изготовления и инструкции. Этот вариант поможет отлично защитить вход от косых дождей, солнечных лучей, и обладает хорошей жесткостью, дает возможность снегу быстро сходить. Перед проектированием измерьте длину и ширину проема. Если нужно – соорудите дополнительные опоры для конструкции большой ширины.
Этапы проведения работ:
- Используя данные о замере, рассчитайте размер каркаса – треугольных кронштейнов и обрешетки. Следует определить длину стропил по длине и ширине конструкции.
- Сделайте 2 кронштейна с углами от 45 до 60 градусов, и зафиксируйте их к стене. Между ними должно быть расстояние, определенное по ширине навеса.
- Установите стойки для опорных козырьков. Отметьте места, где вы будете устанавливать опоры. Сделайте углубления на 0.5 метра в глубину. На дно скважины выстелите гидроизоляционный материал.
- Теперь можно вставлять в готовые отверстия брусья с сечением 0.75*0.75 м. Оставшееся пространство можно заполнить щебнем и мелким гравием. После этого все залейте цементно-бетонным раствором. Опоры несущего вида лучше всего прикручивать к готовому фундаменту. У опорных столбов верхушки нужно спилить под нужным углом, если в этом возникнет необходимость.
- Далее делаем стропила из брусьев с сечением 15*15 см. если навес небольшой, хватит и двух пар стропил. Фиксация ног стропил производится ригелями.
- Устанавливаем коньковый брус.
- Делаем обрешетку. Сверху на стропила укладываем обрешетку из бруса, фанеры или обрезных досок.
- После нужно установить крюки для желобов стока.
- На обрешетку следует помесить кровлю из любого выбранного вами материала, фиксировать который нужно саморезами. Идеальный вариант – металлочерепица.
- Чтобы создать дополнительную защиту от сильного ветра, установите боковые планки.
- Установите стоки для желобов, установите карниз, хорошо зафиксируйте водосточную трубу.
Разновидности конструкций
Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:
- односкатными;
- двускатными;
- многоскатными;
- арочными;
- куполообразными;
- вогнутыми.
Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.
Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.
Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными
Как сделать крыльцо с навесом своими руками: правила составления эскиза
Приступая к созданию эскиза входного козырька, важно помнить о некоторых ключевых моментах:
- При выборе ширины конструкции следует исходить из того, что она должна превышать на 60 см ширину двери, которую она будет защищать;
- В целях создания условий для свободного схода снега козырек над входом следует располагать под углом как минимум 20 градусов;
- Решив использовать в качестве материала покрытия профилированный металл, следует помнить, что на стропила, имеющие ту же длину, что и скат, должна быть установлена обрешетка. Причем рейки следует располагать с минимальным шагом, равным 30 см;
- Если козырек будет изготавливаться на основе гибкой черепицы, обрешетку исполняют в сплошном варианте.
Поликарбонат и пластик
Один из самых доступных материалов на строительном рынке — поликарбонат. Его производят методом расплавления прозрачных или цветных гранул и последующим формованием листов. Толщина варьируется от 3 до 32 мм. Существуют монолитные, сотовые (ячеистые) и профилированные виды.
Широкое распространение козырьков из поликарбоната говорит о ценных характеристиках этого материала. Стоит отметить следующие из них:
- Высокая светопропускающая способность, высокий уровень естественного освещения.
- Материал не подвержен гниению, воздействию насекомых и коррозии. На поверхности не образуется плесень.
- Небольшой вес, что облегчает монтаж.
- Широкая цветовая палитра.
- Высокая гибкость, свойственная всем видам (сотовые разрешено деформировать только вдоль ребер жесткости).
- Приемлемая цена.
Среди недостатков — возможность абразивного износа и разрушение под действием ультрафиолета. Чтобы избежать указанных явлений, покупайте материал со специальной пленкой от УФ-излучения.
Неплохое решение — козырек из плит ПВХ-пластика. Так же как и поликарбонат, они представлены в бесцветном и цветном дизайне, прозрачные и матовые.
