Установка поручней на лестницу, стену — варианты крепления

Основные правила установки перил

Конструкция и установка перил подчиняется определенным правилам.

1. Перепад высот более 1 м (высокое крыльцо) – это уже повод установить перила или ограждение.
2. Высота должна быть не меньше 90 см. Если в вашей семье все высокого роста, вы можете увеличить этот размер, не забывая при этом о гостях. У вас общительные дети и в доме постоянно «детский сад»? Обеспечьте им безопасность: закрепите дополнительный поручень на соответствующей высоте.
3. Между вертикальными элементами расстояние не должно превышать 150 мм, для детей – 120 мм.
4. Для широких лестниц (более 1,25 м) поручни обязательны с обеих сторон.
5. Уклон должен соответствовать уклону лестницы и быть постоянным.
6. Перила высотой 110 см обязательны на скатной крыше здания более 10 м. В частных домах выходят на крышу редко, да и высота не та, а потому это правило не актуально. Но для редких случаев ремонта неплохо установить какие-нибудь ограждения по краю кровли.
7. Надежные конструкции должны выдерживать нагрузку от 30 до 150 кг на м, в зависимости от их расположения.

Установка металлических балясин

Установка балясин из металла проще: есть специальные фиксаторы — подпятники, которые вкручиваются в ступени или к боковой части лестницы. К установленным элементам затем крепится сама балясина, стойка, столб. Все что надо — подобрать элементы подходящей формы/размера.

Крепление металлических балясин к ступеням несколько проще

Есть один момент: большая часть крепежа предлагает фиксировать в них балясины при помощи зажимных шурупов. Так вот, шурупы — не очень надежны, такое соединение быстро начинает «люфтить». Их, конечно, можно пару раз затянуть, но гораздо надежнее сварка. Если позволяет толщина металла — от 1 мм и более — лучше использовать сварку.

Крепим к ступеньке

Разметка мест установки металлических балясин происходит так, как описано выше.  Сначала выбираем по одной стойке будет стоять на ступеньке или по две, затем распределяем их так, чтобы все расстояния были одинаковы. По намеченным местам устанавливают подпяточники. Они обычно «садятся» на 3-4 крепежных элемента. Используют саморезы, если ступени деревянные или дюбеля бетонные или кирпичные ступени.

В установленные подпятники вставляются металлические балясины/стойки, выставляются строго вертикально, привариваются. «Прихватывать» лучше с четырех сторон — чтобы исключить возможность отклонения в любую сторону. На этом установка балясин из металла (нержавеющей, никелированной, хромированной стали) закончена. Дальше только надо установить поручень, что тоже не особо сложно.

Примерно так выглядит стандартный крепеж для установки металлических балясин сборных перил

Если толщина стенки тубы сборных металлических перил слишком мала для сварки, подобрать соответствующий режим сварки не удается, приходится крепить трубы к подпяточникам при помощи болтов. Зажимать, все-таки не советуем. Такое соединение действительно быстро разбалтывается. Можно просверлить сквозные отверстия в трубах, вкрурить в них болты подходящего диаметра.

Еще вариант установки балясин из прутка: приварить к нижней части шпильку, вкрутить в ступеньку. При желании в отверстие в ступеньке можно вклеить гайку.

Технические требования

2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.

2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07.

2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23.

Эффектная лестница одно из доминирующих составляющих интерьера внутри дома и снаружи. Она может сделать интерьер запоминающимся, стильным, замысловатым. Лестничное ограждение из нержавеющей стали гармонируют практически со всеми отделочными материалами от классических до современных.

Поручень крепится саморезами к стойке (балясине)

Мы предлагаем модульную систему для самостоятельной сборки лестничных ограждений из нержавеющей стали. Ее основу составляют стойки (балясины) в сборе, перила, соединительные элементы.

Стойки (балясины) продаются в сборе:

— стойка имеет нижний фланец для крепления к полу;

— кронштейны со сквозными отверстиями для крепления прута 8-12 мм с фиксацией

— верхний поворотный кронштейн для крепления поручня к стойке.

– шарнирные (позволяют самостоятельно произвести монтаж перил и придавать им любой угол наклона и сгиба).

Для установки, монтажа модульной конструкции ограждения из нержавеющей стали понадобится только торцевая пила, дрель перфоратор, ключи шестигранники. Выбор, функциональность соединительных элементов дает полную свободу творчества при создании конструкции, это дает возможность сэкономить и на сварочных работах с приглашением сторонних специалистов и позволит создать любую конструкцию даже в домашних условиях.

Для справки: Нержавеющая сталь — хромосодержащий сплав стали. Минимальное содержание хрома стандартной нержавеющей стали составляет 10,5%. Хром обеспечивает стали нержавеющие свойства, т.е. повышает стойкость к коррозии.

Соединитель надевается на поручень и фиксируется двумя винтами шестиграника

Поручень можно соединить под любым углом придаваемым шарниром. После установки угла зафиксировать шестигранником.

Прут стойки (балясина) вставляется в кронштейн. Фиксируется ключом-шестигранником.

Стойка (балясина) крепится к полу (ступени) винтами.

Фурнитура для лестничных ограждений

нижний фланец (крепление к полу)

4 кронштейна со сквозным отверстием под прут d = 8мм,

верхний поворотный кронштейн для крепления к поручню саморезами

нижний фланец (крепление к полу), анкерные винты в комплекте*

4 кронштейна со сквозным отверстием под прут d = 8мм,

верхний поворотный кронштейн для крепления к поручню саморезами

• нижний фланец (крепление к полу), анкерные винты в комплекте
• 4 кронштейна со сквозным отверстием под прут d = 8мм,
• верхний поворотный кронштейн для крепления к поручню саморезами
• регулировочные ключи

Цвета золото дерево

• нижний фланец (крепление к полу), анкерные винты в комплекте
• 4 кронштейна со сквозным отверстием под прут d = 8мм,
• верхний поворотный кронштейн для крепления к поручню саморезами
• регулировочные ключи

Цвета никель дерево

Стойка в сборе стальная

Сталь крашенная порошковое напыление

-нижний фланец для крепления к полу

-4 сквозных отверстия под прут 8мм

Цвета черный, белый

Дополнение к С-1, С-2, С-3, С-4

Поручень из нержавеющей стали. Длина 3 м, d-51 мм

Цвета хром П-51-3 х

Заглушка к поручню d-51. Цвета хром, никель, золото. Устанавливается с торца поручня, фиксируется винтами.

Цвета хром, никель, золото.

Удлинитель поручня d-51 мм. Промежуточная вставка для сращивания поручней. Фиксируется винтами.

Цвета хром, никель.

Крепление поручня d-51 к вертикальной поверхности, поворотное угол 0-90 градусов.

Цвета хром, никель, золото.

Крепление поручня к вертикальной поверхности. Крепление к стене саморезами, к поручню- саморезами.

Цвета хром, никель, золото.

Крепление поручня к плоскости. Фланец крепится к поверхности, в нее вставляется поручень. Фиксируется винтами.

Цвета хром, никель, золото.

Прут из нержавеющей стали цельный d-8 мм.

Длина 3 м — Пр-8-3

Трубка из нержавеющей стали цельный d-8 мм. Толщина стенки 0,8 мм

Длина 3 м — Пр-8-3

Соединитель прута d-8 мм. Фиксируется винтом.

Наконечник для прута d-8 мм. Фиксируется винтом.

Крепление поручня к сварной или кованной ограде для лестницы

На кованную или сварную ограду обычно ставят деревянный поручень. В нижней его части делают пропил по размерам верхней перемычки готового ограждения. Глубина посадки поручня — около 2 см. Можно и больше-меньше — зависит от желания. Соединяют перила с поручнем саморезами, которые закручиваются через отверстия в верхней перемычке

Важно при этом подобрать длину крепежа: он должен быть немного (минимум — на 5 мм) меньше высоты поручня, чтобы винт не торчал на поверхности

В верхней перемычке сделать отверстия и через них шурупами закрепить перила

В данном случае установка поручня на лестницу несложная:

В верхней перемычке делают отверстия, которые чуть больше диаметра выбранных саморезов, но меньше диаметра шляпки. Шаг — от 50 см до 1 метра. Поручни подрезают, где это необходимо,  подгоняют места стыков до идеального состояния. Устанавливают поручни на место, добившись идеального совпадения стыков, закрепляют их в таком положении струбцинами. Через отверстия в перемычке устанавливают крепеж. Снимают струбцины. Крепление поручня окончено, перила готовы к эксплуатации

Подобрать профиль поручня тоже важно

Есть еще возможность приклеить деревянный поручень к металлическим сварным или кованым перилам. При выборе клея надо смотреть, чтобы он мог соединять древесину и металл

Для наружных лестниц (на крыльцо, например) надо еще обращать внимание на диапазон эксплуатационных температур. В остальном сложностей никаких:

намазать по инструкции клей; прижать детали, зафиксировать струбцинами; оставить до высыхания клея; снять струбцины.

Для надежного крепления поручня к стальной лестнице, можно использовать оба эти способа. Одно другому никак не мешает.

Особенности монтажа

При установке опорных элементов следует обратить внимание на следующие моменты:

• назначение поручня и самого помещения, где его устанавливают;
• вида лестниц и ширины пролетов.

Чтобы покрыть металлическую конструкцию изделием из ПВХ, сначала устанавливают каркас, а затем разматывают и натягивают на него чулок пластика. На изогнутых участках пластик предварительно размягчают строительным феном. Фиксируют на стену опорные элементы на высоту 900 мм от пола. Этот уровень оптимально подходит взрослым людям. Для детей устанавливают дополнительный поручень. Все элементы крепятся к стенам с помощью специальных держателей, выполненных из нержавейки. Используемые дюбели при этом прикрываются декоративными накладками. Установка настенного поручня

Артур Комиссаров. Эксперт. Автор. Специалист “3 в 1”. Помимо автора-эксперта, также, является директором предприятия “Завод лестниц на металлическом каркасе” г. Москва. Завод занимается производством лестничных конструкций.

Как установить балясины на лестницу

Все чаще в квартирах и загородных постройках россиян появляются лестничные конструкции. Главной их составляющей деталью являются перила, состоящие из опор и поручней. Основная функция перил — защитная, но и в оформлении интерьера помещения она играет не последнюю роль. Благодаря перилам мы чувствуем себя на лестнице в полной безопасности, они намного облегчают подъем по лестнице вверх. Чтобы работа по сооружению лестничного пролета была выполнена качественно и точно, надо знать, как установить балясины на лестницу.

Что такое балясины

Поперечные опоры, установленные строго вертикально, служащие для крепления поручней, называются балясины. Они прикрепляются к ступенькам, косоурам (боковая часть лестницы), тетивам. Конфигурация поперечин зависит от вашей фантазии, дизайна помещения, инженерных особенностей лестничной конструкции. Помимо своего главного назначения, балясины могут преобразить любой простой лестничный марш. Для их изготовления используют различные материалы: металл, дерево, бетон, камень, стекло, гипс.

При строительстве перил зачастую используют различные материалы. Главное, чтобы они гармонировали и дополняли друг друга. Очень часто это определяет выбор варианта крепления поперечных опор.

Обязательные требования

Для того чтобы вся лестничная конструкция отличалась долголетием и надежностью, при ее сооружении надо соблюдать установленные правила и рекомендации:

• поперечные опоры монтируются с шириной шага в 15 см;
• правила безопасности требуют, чтобы высота перил была не меньше 90 см;
• балясина крепится в двух местах — это поручни и какая-либо деталь лестничной конструкции;
• поручни хорошо обрабатываются и должны быть удобными.

Порядок выполнения монтажа лестничных перил

Весь процесс установки перил можно разбить на несколько этапов:

• установка крайних балясин;
• размечаете места расположения опор. Сделать это можно с помощью крепкой бечевки или уровня. От правильно сделанной разметки во многом зависит качество будущей работы;
• определяйте и помечайте середину балясин мелком или строительным маркером;
• подготавливайте верхние срезы опор, отпиливая их под тем же наклоном, под котором расположена вся лестница.

Если того требуют конструктивные особенности лестницы, или балясины крепятся по верху тетивы, то надо подгонять нижние срезы.

Ограждение из дерева

Опытные мастера советую использовать три проверенных способа крепления балясин: шпильками, шкантами, саморезами.

Монтаж опор шпильками

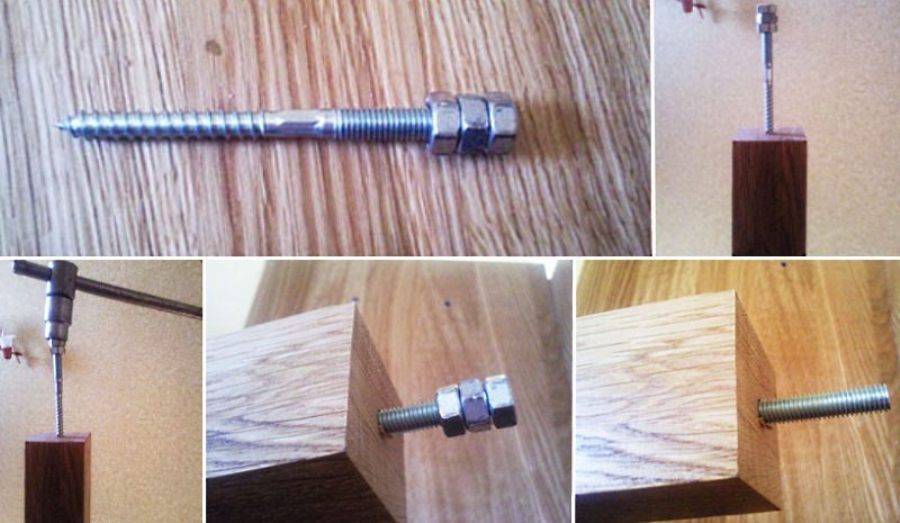

Для монтажа опоры с помощью металлической шпильки в середине балясины подготавливается отверстие диаметром в 12 мм и глубиной в 80 мм. Поверхность шпильки должна быть покрыта слоем цинка, тогда на ней не будет образовываться ржавчина. Шпильку устанавливаете в подготовленное отверстие так, чтобы она выступала из него не менее чем на 50 мм, затем фиксируйте ее клеем.

Далее, согласно разметке, сделайте отверстие в ступенях и закрепите в них опоры при помощи шпилек, также зафиксировав их клеем.

Монтаж опор на шканты

Дрелью на срезах балясин и в ступенях подготавливаются отверстия под шканты. Установите их в подготовленные отверстия, воспользовавшись клеем. На шканты установите опоры (обработав предварительно клеем отверстия в них). Опоры должны стоять вертикально, проверяйте их положение отвесом или уровнем. Дождитесь высыхания клея и только тогда начинайте работы по монтажу поручней.

Монтаж опор саморезами

Самый легкий и наименее трудоемкий вариант — установка опор при помощи саморезов. Проследите, чтобы они были сделаны из нержавеющей стали. В балясину, установленную вертикально, сбоку под углом вкрутите саморез так, чтобы вышедшая из опоры его часть, ввинчивалась в ступеньку.

Монтаж металлического ограждения

Балясины из металла органично смотрятся на лестницах любых конструкций и сделанных из различного материала. Кованые ограждения придают помещению изысканность, но не все россияне могут позволить себе иметь такое ограждение в доме.

Балясины, изготовленные из нержавейки или другого металла, комплектуются креплениями, которые подходят для бетона, дерева, металла и стекла. Такие крепления могут быть сделаны в виде скрытых шурупов.

Как подготовить балясины к установке и осуществить монтаж правильно:

Я смонтировать перила сам не смог, хотя заказал отличные металлические перила. Пришлось нанимать строителей.

Спасибо за помощь. Я никогда не монтировала перила и лестницы. Благодаря вам я увидела как это сделать.

Copyright 2012–2018. Частичное или полное копирование материалов разрешено только с прямой активной ссылкой.

ОГРАЖДЕНИЯ ИЗ ДЕРЕВА И КАК ИХ ИЗГОТОВИТЬ САМИМ?

Дерево всегда  популярно и пользуется повышенным спросом, хотя сейчас большой интерес проявляется к комбинированным ограждениям.

Самым часто встречаемым типом деревянных ограждений считают деревянные балясины. Их установка происходит к нижней ступени и вверху крепятся в деревянный поручень, а между собой они соединяются столбами.

Минусом дерева считается высокий риск потери своей декоративности  конструкционных свойств, потеря прочности, также изделия из дерева могут потемнеть, особенно, когда находятся на открытом воздухе.

Но внутри дома этот материал очень часто применяется и пользуется спросом.

Выбор пород древесины для производства конструкций зависит от фантазии  дизайнера и финансовых возможностей заказчика.

А теперь рассмотрим детальнее монтаж ограждений лестниц из дерева своими руками.

Перед началом монтажа деталей лестничного ограждения – балясин, поручней и прочих элементов, надо все подвергнуть шпатлевке, шлифовке и лакировке.

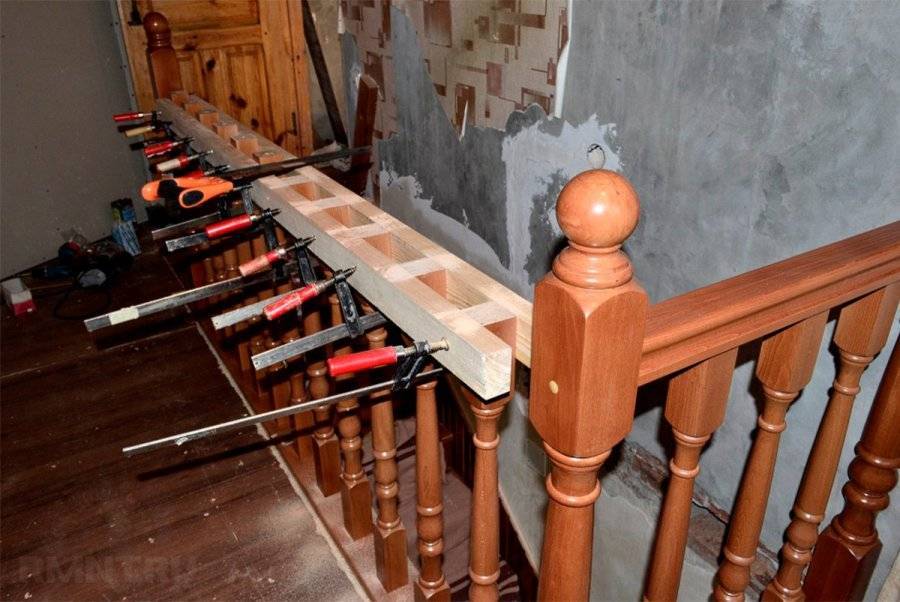

После требуется изготовить приспособление для точного сверления отверстий в осях столбов и балясин. Для чего требуется дрель, которая устанавливается на листе ДСП, а к ДСП (в целях центрирования) крепят брусок из дуба, где для сверла присутствует готовое отверстие.

Для самостоятельного монтажа лестничного ограждения брусок прикручивают в качестве направляющей для балясины. Двигая  балясины к сверлу, выполняют точные отверстия по осям столбов и балясин.

Фрезерный станок поможет выточить рейку и пазы. Размер рейки и нижнего паза должны совпадать, потом рейка прикручивается к балясинам. Размер декоративной рейки соответствует размеру верхнего паза.

Для установки лестничного ограждения требуется использование шпилек, длина которых 10 см и толщина – 8 мм, они закручиваются в балясины.

Лучше применять гайки, но помните, что этот способ установки балясин пригоден лишь для пород деревьев твердых сортов. Гайки требуется снять после вкручивания шпилек, столбы устанавливают также, но толщина шпилек должна быть  10 мм. В нижней ступени делают отверстие диаметром 7 мм и вкручивают в ступень столб, потом его выкручивают, шпильку оставив в ступени.

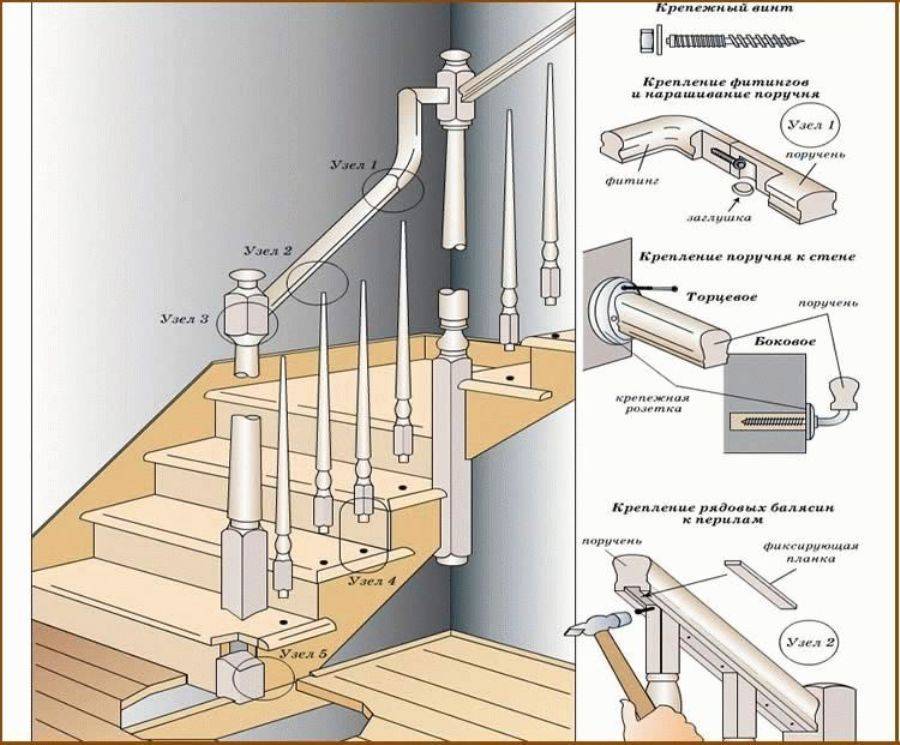

Крепёж для балясин и столбов лестницы

Ступень крепится анкерным болтом к полу, столбом болт скрывают. Для монтажа верхнего столба размечают место, в центр вкручивают саморез, следующим шагом будет натягивание лески между шпилькой нижней ступени и ним. На всех ступенях проводят осевые линии балясин при помощи угольника, отмечают центры.

Сверлят небольшие углубления с помощью специального приспособления, которое предназначено для сверления перпендикулярных отверстий (сверло 5 мм), делают в ступенях отверстия под монтаж балясин. Шпильки вкручиваются в балясины и закручиваются в ступени. Треугольником сверяют правильность осей балясин.

Окончания поручня для плотного прилегания к столбам подрезают под углом и крепят их к рейке саморезами. Выполняя обрезку пилой балясин и столбов, рекомендуется обмотать скотчем концы, чтобы не было сколов.

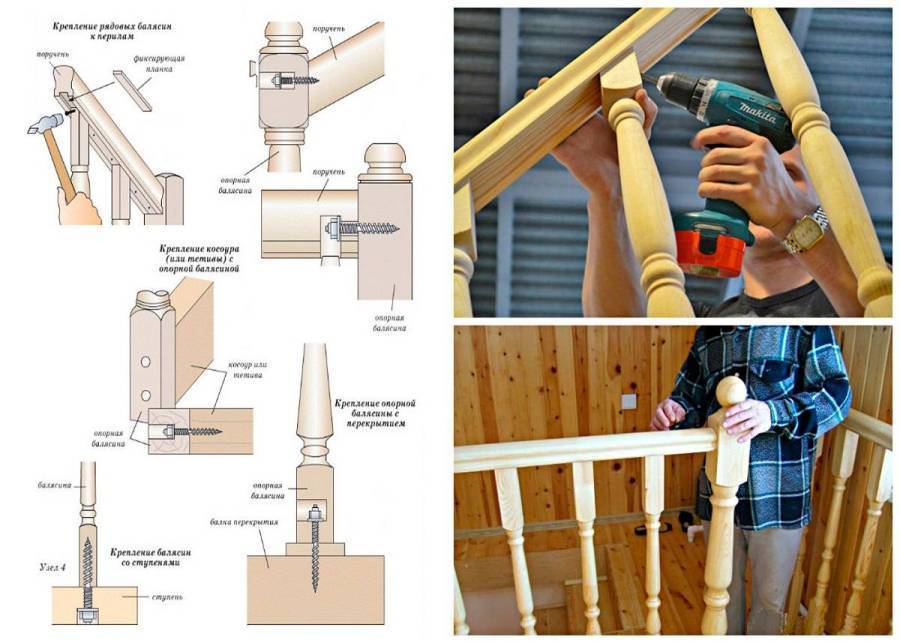

Крепеж балясин к перилам

После этого переходят к установке балюстрады. Столб крепят у стены анкерным болтом. Потом вырезают и устанавливают подбалюстрадную рейку между столбами. С другой стороны к рейке на евровинты устанавливают средние балясины. Крайние – прикручивают анкерными болтами сквозь рейку к полу и потом крепят подперильную рейку.

Следующий шаг – закрепление поручней лестничных ограждений из дерева к столбам. Сверлят отверстие в поручне, зачистив стамеской все лишнее.

Потом выполняется трафарет для разметки отверстия и отверстие сначала сверлится, а потом расширяется более толстым сверлом.

Крепление балясин и столбов лестницы

Затем поручень накладывают на подперильную рейку и обводят на столбе конец. Приложив трафарет, размечают под отверстие поверхность, делают само отверстие, закручивая в него евровинт, который потом выкручивают. Евровинтом присоединяют поручень к подперильней рейке.

После этого декоративной рейкой закрывают подперильную рейку. Для этого декоративную рейку делят на кусочки нужного размера, смазывают внутреннюю сторону силиконом и вставляют в поручень, зафиксировав скотчем для надежности.

Как крепить перила к бетонной лестнице?

Перила — необходимый функциональный элемент любой лестницы, обеспечивающий удобство и безопасность ее использования. Кроме того, перила и другие элементы ограждения лестниц несут важную эстетическую нагрузку, поэтому их форма и особенности конструкции обычно определяются на стадии проектирования и подготовки дизайнерского решения. Установка перил на бетонных лестницах выполняется на завершающем этапе монтажа, сразу после набора бетоном необходимой прочности и начала отделочных работ.

Основным несущим элементом ограждения лестниц являются вертикальные стойки – столбы, которые в зависимости от решения владельца дома или приглашенного дизайнера могут быть выполнены из дерева, черного металла (ковка, литье), полированной нержавеющей стали, натурального камня, бетона, либо отлиты из ударопрочного пластика. В зависимости от типа несущей конструкции, крепление перил к бетонной лестнице выполняется при помощи отверстий, высверленных в ступенях или непосредственно в косоуре, и специальных фиксирующих составов – «химических анкеров». Балясины, как правило, выполняют роль “наполнения” ограждения. Они могут быть довольно тонкими и хрупкими, ведь несущую функцию не выполняют. Именно балясины украшают ограждение лестницы в целом.

Инструменты необходимые для монтажа

Прежде чем приступать к монтажу перил из нержавеющей стали, требуется тщательно продумать, как будет выполняться работа, и подготовить набор необходимых инструментов:

1. Ударная дрель или перфоратор.
2. В случае, если на поверхности, где будет производиться монтаж, лежит плитка, тогда подготовьте сверла для керамических покрытий.
3. Если же на поверхности ничего нет, и она изготовлена из бетона, то для этого нужно заготовить специальные сверла.
4. Для нержавеющих элементов, потребуются кобальтовые сверла.
5. Чтобы порезать металл на необходимые отрезки, нужна будет болгарка вместе с отрезными кругами. Также необходимо приобрести шлифовальные круги и для чистки торцов
6. Для закручивания винтов и болтов, подготовьте отвертку или шуруповерт.
7. Маркер для проведения разметки.
8. Строительный уровень.
9. Шестигранник.

УСТАНОВКА ЗАГЛУШЕК ПОРУЧНЯ

Установка заглушек стального поручня

Заглушка стального поручня

Устанавливаются на клеевой состав. Для этого обезжирьте трубу и поверхность заглушки, на которую нанесете клей. Для обезжиривания применяйте спирт или ацетон или специальные жидкости рекомендованные производителем клея. Уайт-спирит или, к примеру, 646 растворитель для этих целей применять нельзя.

Установка заглушек деревянного поручня

Заглушка вклеиваемая

На плоскости подходящей к поручню, заглушка имеет небольшую цилиндрическую часть, входящую в поручень, для чего в последнем высверливается отверстие. На торцевую поверхность поручня и в отверстие наносится клей, после чего заглушка на время полимеризации клея фиксируется бумажным скотчем. При нанесении клея будьте осторожны. Постарайтесь, что бы излишки клея не вышли на видимую поверхность поручня.

Заглушка, устанавливаемая на саморез

В центральной части заглушки имеется отверстие, через которое заглушка крепиться саморезом к поручню. Для предохранения от проворота, нанесите на обратную сторону заглушки небольшое количество клея. Отверстие, через которое крепилась заглушка, закроете другой заглушкой, которая имеется в комплекте.

Особенности монтажа своими руками

Сама работа с подготовленными досками состоит из последовательного их склеивания. В итоге должно получиться 12 слоев. А, в общем, получится изделие, у которого размеры будут составлять 42 на 42 мм. Это пример. Если же необходим больший размер, то нужно использовать доски с большей шириной и количеством слоев.

Следует задаться вопросом, как самостоятельно крепить деревянные перила к стене, чтобы добиться должного качества и надежности. Это позволит избежать ряда последующих недостатков. В частности, фиксируя держатель на стену необходимо следить за тем, чтобы закрепленное изделие не ездило. Поручень должен надежно держаться.

Обычно кованые изделия закрепить намного проще, чем деревянные. К ним идут особые держатели, которые просто крепят к стене. Деревянные перила к любой стене можно крепить различными методами. В частности, способы крепления для деревянных перил подбирают индивидуально в зависимости от особенностей и ожиданий.

Техническая характеристика

В связи с тем, что пристенные поручни используются регулярно, они должны выдерживать высокие нагрузки и быть удобными в эксплуатации. Поэтому установленная конструкция должна обладать повышенными требованиями безопасности. Требования к пристенным поручням:

• Жесткая фиксация как к стене, так и к полу (зависит от формы).
• Для изготовления берутся высокопрочные материалы, способные выдержать нагрузку до 150 кг. Отлично зарекомендовали себя изделия из стали, древесины и ПВХ.
• На концах устанавливаются заглушки.
• Фланцы на концах элемента должны иметь качественные отверстия для крепления.
• Форма и диаметр должны быть удобны для охвата рукой.

Совет!Если в доме проживают люди с ограниченными возможностями, то можно установить на поручнях держатели для туалетной бумаги, стойки, ножки в пол.
