Мангал из кирпича

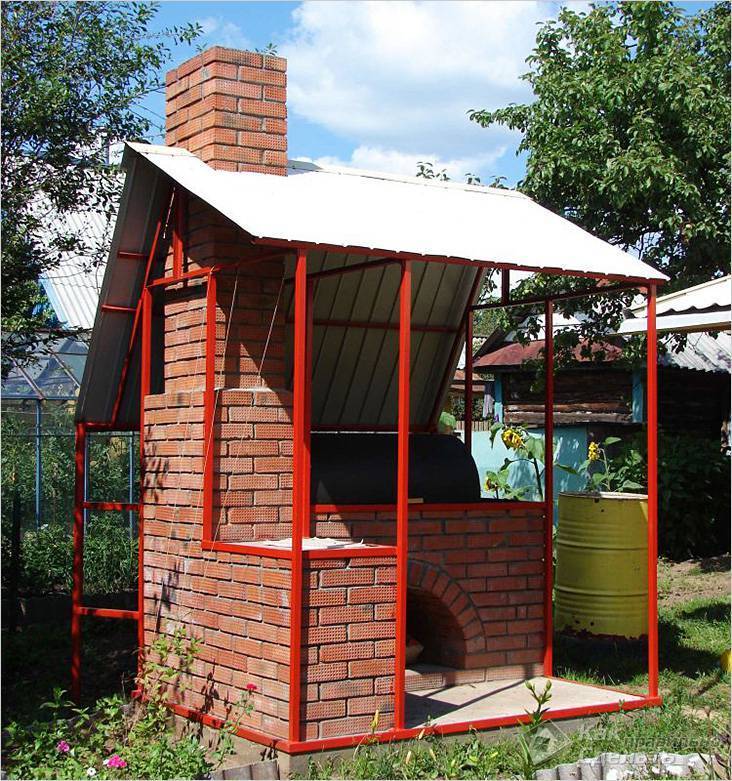

Мангал с крышей

Чтобы атмосферные осадки не попадали в очаг и не разрушали конструкцию, необходимо сделать крышу над мангалом.

Облицованный мангал с навесом

Так же можно построить навес, который может быть разной конструкции. Его устанавливают на монолитную стену, стойки из камня или металлические опоры. Козырек необходимо сооружать из жаропрочного железа, а внешнюю часть укрывать гидроизоляционным слоем.

Можно приступать к декоративной отделке. Идеальный вариантом будет клинкерная плитка, кованые элементы и чугун

Не обделяйте вниманием и площадку, она также должна гармонировать с конструкцией мангала

Традиционные материалы и особенности проектирования

Самые распространенные виды материалов для изготовления мангала своими руками – камень и сплавы. На фото из коллекций, публикаций специализированных сайтов можно без труда обнаружить простые и сложные конструкции из кирпича и металла.

Реже встречаются сооружения народных умельцев. Они обычно изготавливаются из дикого камня, подручных средств, вроде металлической бочки или газового баллона, трубы большого диаметра, ящика, запчасти пришедшего в негодность автомобиля.

Занимаясь проектированием будущего мангала, люди прибегают к разным источникам информации – копируют чертежи и схемы, размещенные в интернете, или образцы, имеющиеся перед глазами, – у соседа, друга, родственника. Некоторые умельцы предпочитают в изготовлении своими руками использовать и собственные проекты.

В поисках самых простых и недорогих в исполнении вариантов, нередко забывается, что именно конструктивные особенности и использованный материал определяют вкус тех блюд, для получения которых задумана конструкция. Необходимо учитывать и целесообразность – стандартное количество людей, принимающих участие в застолье, тип используемого топлива, устойчивость и безопасность, гарантированную долговечность.

Самые безопасные и надежные, готовые к продолжительной или частой эксплуатации, – мангалы из кирпича, чугуна или толстой листовой стали. Кирпичные часто становятся предметом предпочтения в самостоятельном творчестве. Они не требуют специальных инструментов, вроде сварочного аппарата, можно использовать строительные остатки, и тогда выйдет совсем недорого.

Предельная простота не всегда гарантирует качество приготовления из-за особенностей топлива и присутствия необходимой вентиляции. Доступность выложенной схемы или креативность дизайна – не гарантия успеха, если в соблюдении размеров есть оплошности, применяется не рекомендованный, а более доступный крепеж.

Также читайте: Штукатурка стен пошаговой метод и как избежать ошибок, фото

Шашлычница из кирпича

Перед постройкой шашлычницы на даче стоит сразу определиться, нужна ли вам модульная постройка или многофункциональный комплекс.

Как сделать шашлычницу из кирпича своими руками – легкий вопрос при наличии минимума материалов и базовых навыков по кладке кирпича.

Если достаточно всего одной шашлычницы, которая иногда сможет быть и барбекю, вооружившись чертежом, где учтены размеры, и планом порядовки, стоит сразу приступить к делу, не откладывая на потом.

Выбор места и габаритов

Нужно, прежде всего, определиться с местом под стационарную кирпичную шашлычницу. Это должна быть открытая местность. Без растущих рядом деревьев и кустов, что в первую очередь, учитывается по технике безопасности. Не нужно забывать, что шашлычнца, какой бы она не была, в первую очередь, – очаг с настоящим живым огнем.

Определиться с размерами шашлычницы, которая будет сделана своими руками, нужно еще на первичном этапе создания чертежа и плана работ, до того, как начнется заливка фундамента. По размерам делаются выводы о расходе строительных материалов.

Фундамент

Для того чтобы кирпичная шашлычница, сделанная своими руками, прослужила как можно дольше, обязательно нужен фундамент. Иначе пойдут трещины или печь просто «поплывет» под собственным весом.

Фундамент делается на опалубке, как показано на фото – ленточный или монолитный.

1. Участок под фундамент очищается от поросли и сора.
2. Котловина или траншеи в зависимости от типа фундамента, должны быть глубиной 20-30 см.
3. Подушка из песка и щебня, каждый слой которой должен быть тщательно утрамбован.
4. Армированный каркас.
5. Опалубка, высота которой от уровня земли должна быть 10-15 см.
6. Приготавливается растворная смесь для фундамента по стандартным меркам.
7. Заливается фундамент и остается на неделю, для приобретения требуемых прочностных характеристик. Если заливка фундамента проходит в минусовую температуру холодной поры, этот период затягивается на 2 недели.

Цоколь

Цоколь нужен обязательно, ведь если разрушится фундамент, постройка тоже долго не проживет.

Начиная с углов, цоколь выкладывается своими руками в три ряда. Перевязка во время кладки цоколя выполняется методом чередования цельного кирпича и половинок.

Так как мангал из кирпича будет частично открытым с одной стороны, цоколь ведется далее с трех сторон, в количестве 3-5 рядов.

1. Для получения максимально прочной и долговечной конструкции производится армирование – на цоколь укладывается арматура, прикрепляющаяся к кирпичу раствором.
2. Сверху укладывается толстый лист металла. Который не покоробится от высоких температур.
3. В виде штырей, вмонтированных в кирпичную кладку, делаются крепежи для сетки. Также крепежами могут служить уголки из толстого металла.
4. Кладутся еще три ряда кирпичей с трех сторон.
5. В верхнем ряду кирпичной кладки делаются лунки для шампуров или крепится еще ряд уголков, на которые можно будет класть не только шампура, но и сетку для барбекю.

Будет ли постройка предусматривать собой вытяжной зонт и дымоход, зависит только от ее места расположения. Если кирпичная шашлычница возводится в будущей беседке или уже в построенной, о дымоотводе задуматься нужно всерьез. Ведь дым из-за покрытия беседки не будет сразу выходить вверх, а распространится по территории, предназначенной для отдыха и приема пищи.

Процесс правильного приготовления шашлыка

Есть несколько способов приготовить правильный шашлык в духовке.

Подобрать шампура по размеру, входящие как раз в пазы духовки для решеток, а в самом низу установить поддон для стекающих соков и жира с мяса.

Такой процесс жарки шашлыков не очень удобен, ввиду того, что для поворачивания шампуров, понадобится их доставать.

Сделать своими руками домашнюю шашлычнцу для духовки – простейшая конструкция из стального поддона, к которому крепятся по бокам крепежи для шампуров Y-образной формы. Если позволяет высота духовки, такая конструкция может быть двухэтажной.

В сантиметрах 10-15 от поддона кладется первый слой шашлыков на специальные подставки вдоль поддона шампурами поперек. Второй этаж просто на те же 10 сантиметров, выше – по тому же принципу. Конструкцию такой портативной шашлычницы для духовки можно увидеть на фото.

Конструктивные особенности простого кирпичного мангала

Из кирпича можно построить и не такие примитивные сооружения.

1. На фото ниже​ – тот же прямоугольный колодец, только в боковой стене вмонтирована решетка, открывание которой позволяет удалять золу после готовки сбоку.
2. Нередко для этой цели не вдаются в сложности монтажа дверцы, с петлями и их крепежом, а просто оставляют нишу, которая в момент приготовления закладывается 2-3 кирпичами.
3. Для защиты от ветра короткие стенки делают выше длинных, но в этом случае нужно как следует обдумать месторасположение и возможность защиты пищи с тыльной стороны стеной или забором.
4. Для облегчения процесса выемки золы можно построить из кирпичей сооружение в форме буквы П, единственное отличие которого – отсутствие боковой стенки (здесь можно для шампуров использовать кирпичи, которые специально выпирают из кладки).

На фото ниже приведена необычная конструкция с использованием рельефной кладки, в которой чередуются продольные и поперечно уложенные кирпичи. Это продиктовано не столько соображениями декора (хотя внешний вид достаточно необычен и смотрится красиво), сколько целесообразностью в применении.

На выдвижных поддонах можно одновременно готовить мясо и овощи, гренки или гарнир. Самый нижний из них – для углей. Его можно чистить, выдвигая без особых сложностей. Сделав рядом еще один кирпичный столбик, можно получить разделочный столик, опирающийся на него и на кирпич основного сооружения, помещенный продольно.

Имея в распоряжении раствор для кладки, примитивную схему и строительный материал, можно легко получить на дачном участке мангал, простой, недорогой и удобный.

Post Views: Статистика просмотров
1 883

Оригинальный мангал из бочки

Металлические бочки есть почти в каждом огороде или в саду. В том числе уже давно не используемые. Одна из идей, по которой могут быть возведены мангал и барбекюшница своими руками: обложить такую бочку декоративным камнем или кирпичом.

Многие люди уже успешно реализовали такой мини-проект у себя на участке. Кстати, стоит такая бочка совсем недорого, поэтому можно приобрести её специально для этой цели.

Выбирая такой вариант, стоит озаботиться способом выгребания углей. Есть два основных подхода:

Изначально в бочке делается прорезь и вставляется дверца. Это более трудозатратный вариант, на который уйдёт время и деньги, пусть и небольшие. Но только в начале – в дальнейшем владелец такого мангала ещё не раз скажет себе спасибо за то, что организовал столь простой способ уборки золы и углей.

Приобрести или сделать совок, у которого ручка расположена под прямым углом относительно загребной части. В этом случае убирать будет чуть сложнее, зато на этапе строительства мангала ничего сложного нет.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

• ниша для дров (под решетками);
• ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
• полноценная общая столешница;
• кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

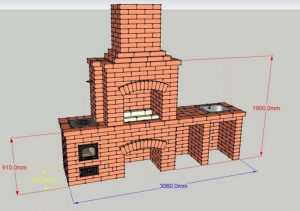

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

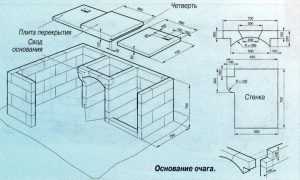

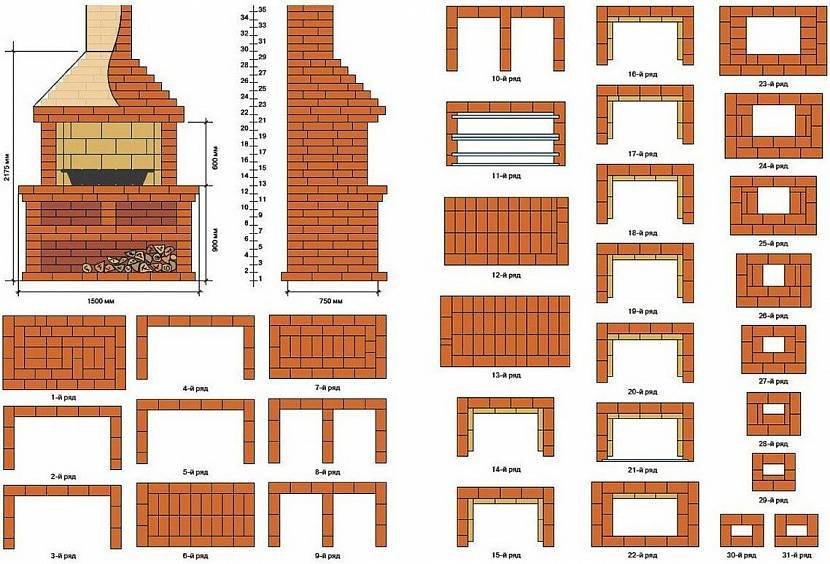

Чертежи кирпичных мангалов

Процесс строительства барбекю из кирпича требует тщательной подготовки. Сначала необходимо сделать грамотный проект будущей постройки, на котором указываются ее точные габариты, материалы изготовления, место расположения на участке, форма, дазайн.

При строительстве барбекю из кирпича на чертеже рекомендуется изобразить:

• общий вид постройки;
• вид снаружи (фасад);
• вид в вертикальном разрезе (так будет видно внутреннее строение мангала);
• в горизонтальном разрезе, из которого будет понятен принцип кладки.

Из имеющегося под рукой чертежа уже наглядно будет видно, как построить кирпичный мангал на участке, и не допустить распространенных ошибок.

Фото мангала из кирпича

Также рекомендуем просмотреть:

• Тандыр из кирпича
• Строительство погреба для дачи
• Как сделать крышу беседки
• Варианты пристроек к дому
• Из чего дешевле строить дом
• Хозблок для дачи
• Строительство бани из бруса
• Как сделать вольер для собаки
• Делаем навес своими руками
• Примеры дачных бытовок
• Как построить крыльцо своими руками
• Летний душ
• Туалет для дачи
• Строительство летней кухни на даче
• Как пристроить террасу к дому
• Строительство беседки своими руками
• Как сделать теплицу из поликарбоната своими руками
• Как построить курятник своими руками
• Сарай своими руками
• Пергола своими руками
• Строительство барбекю своими руками
• Крольчатник своими руками
• Надежный козырек над крыльцом
• Лучшие кованые беседки для дачи
• Как сделать подвесное кресло
• Баня на даче
• Строительство веранды своими руками
• Как построить гараж своими руками
• Строительство патио на даче
• Строительство беседки из дерева
• Как сделать зимний сад
• Как сделать парник своими руками
• Как построить беседку с мангалом
• Современные навесы из поликарбоната для частного дома
• Как сделать барбекю из кирпича
• Инструкция, как сделать будку для собаки своими руками

Самый востребованный вариант мангала

Если нет возможности собрать своими руками, можно приобрести готовый мангал для загородного дома. Однако в большинстве случаев его стараются сделать, используя собственные силы и средства.

Наиболее популярен мангал, выполненный из кирпича. Он практичен и долговечен. Кроме того, кирпич хорошо сохраняет жар, поэтому тепло равномерно охватывает рабочее пространство во время жарки. Шашлык получается прожаренным и не подгорает.

В условиях частой непогоды предпочитают конструкцию мангала с крышей.

Очень ценятся мангалы с дополнительными функциями. Например, большой спрос имеет проект мангала с коптильней. Он сочетает в себе сразу две функции: обычная жарка и коптильня. Копчение происходит за счет обработки продуктов дымом в закрытом металлическом отсеке.

Общее описание устройства мангала

Мангал представляет собой стационарную или переносную конструкцию, приспособленную для жарки мяса, овощей, рыбы. Классическим мангалом принято считать металлическую конструкцию в виде открытой печки, стоящей на 4 ножках. Но в современном мире, под словом мангал, люди чаще подразумевают целые кухонные комплексы, состоящие из мангала, барбекю, плиты, казана.

Несмотря на разнообразие дизайнов, форм, размеров, конфигурации жаровни, в стационарном садовом мангале всегда присутствуют:

• капитальный фундамент. Здесь достаточно плитного или ленточного основания;
• опорные стенки. Простые типы конструкций сооружаются в виде буквы П;
• решетки для приготовления пищи;
• столешница. Ее наличие значительно упростит приготовления вкусных блюд.

Мангал как непременный атрибут пребывания на природе

Мангал – обязательная принадлежность дачного участка, землевладения у загородного особняка.

Могут быть модели разных типов – от капитальных, с особой декоративной составляющей, на бетонном основании, до передвижных, переносных и легко разбираемых на составляющие. Месторасположение, материал изготовления, техническая оснащенность – важные критерии для подбора конструкции, изготовленной своими руками.

Чтобы сделать самый простой и недорогой мангал, важно учитывать частоту применения и место, размеры обычной компании

Многочисленные фото собственноручно изготовленных конструкций, коллекции со строительных сайтов, декоративные приспособления или аскетичность, обусловленная исключительно функциональностью, – все это легко сводится к 4 видам мангалов.

Также читайте: Как сделать садовую беседку своими руками

Стационарные, зафиксированные в выбранном месте, с продуманным дизайном, органично вписанным в стиль и габариты участка. Дополнительными атрибутами для них могут быть:

• расположенная неподалеку беседка;
• навес;
• простое укрытие, под сенью которого находится обеденный стол и сиденья.

Мангалы могут быть передвижные, компактные и удобные, но обладающие небольшим потенциалом из-за размеров. Это самые простые, легко перемещаемые на территории участка, далеко не всегда недорогие модели, изготовленные своими руками. Они требуют специальных приспособлений – колесиков или роликов, полозьев, для транспортировки с одного выбранного место на другое, более оптимальное, при изменении погодных условий или перепланировке.

Переносные, складываемые в компактные, хранимые в хозяйственных помещениях или вывозимые в автомобиле на природу, обычно изготавливают из тонкого металла. Относительно простое и недорогое устройство не отличается длительностью эксплуатации. Прогорание тонкого металлического листа, выбранного для облегчения веса, быстро выводит их из строя.

Разборные мангалы можно приобрести в готовом виде или изготовить своими руками. Конструкция необязательно должна быть облегченной, главное удобство – в возможности быстро разобрать после использования и спрятать.

Некоторые виды предполагают предельное разнообразие используемых материалов. Есть и такие, для которые есть ограниченные рекомендации, например, только из металла или из кирпича, обладающих особыми свойствами.

Чертежи

Если вы не изучите чертежи построения мангала из кирпича, то процесс его постройки будет более проблематичным и сложным. На готовых схемах детально расписываются все параметры будущего изделия:

• высота;
• ширина;
• общая площадь, которую он будет занимать.

Для новичков построение мангала по чертежам намного легче, поскольку они показывают все содержащие в нем элементы.

Есть такие случаи, когда люди хотят построить летний комплекс, в основу которого будет входить мангал. Они состоят из столешницы, места для хранения дров, топки и других элементов, которые могут быть полезны при приготовлении еды.

Составьте пошаговый чертеж

Если в мастера уже имеется опыт в этом деле, то он может самостоятельно разработать чертеж на основе уже существующих. В таком случае схема будет уникальная. Она станет украшениям дачного участка или загородного комплекса.

Тщательно продумайте план

Но существуют общие инструкции, которых нужно придерживаться с той целью, чтобы в результате получить качественный продукт. Пошаговые инструкции полезны тем, что они помогают построить процесс работы правильно

В этом деле очень важно делать все поочередно и вовремя

Как своими руками сделать большие цветы из гофрированной бумаги с конфетами. Пошаговый мастер-класс + 75 ФОТО роскошных букетов

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

• тощая глина (до 30% песка) — 1:1;
• средняя глина (до 15% песка) — 1:1.5;
• жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Подсветка

Для приготовления блюд на мангале в вечернее время необходимо хорошее освещение. Поэтому стоит продумать этот момент изначально.

Для этого потребуется:

• Металлическая труба или же оцинкованный профиль
• Провод необходимой длины
• Вилка для провода
• Патрон для лампы
• Гофра для провода
• Отвертка, изолента
• Дюбель-гвозди
• Саморезы

Жаровня с внутренней подсветкой

Если есть в наличии труба, тогда она при помощи металлического обхвата фиксируется на задней стенке мангала. Если трубы нет, но есть оцинкованный профиль, тогда:

• Профиль крепится при помощи дюбелей спинкой к задней стенке печи.
• К прикрепленному профилю ребрами устанавливается второй профиль. По бокам идет фиксация саморезами
• Через созданную трубу проводится по всей длине гофра с проводом.
• На одном конце провода крепится вилка, а на другом конце – патрон для лампы.
• Если есть на улице дождь, сверху лампу должен защищать абажур или специальный колпак

Чтобы на лампу не собирались ночные бабочки, рядом, возле начала трубы фиксируется небольшая доска, на которую можно установить спираль от мошки.

Для установки LED-лампы или других светильников основание делается таким же образом, но вверху следует создать базу для крепления светильников и защиту от попадания влаги.
