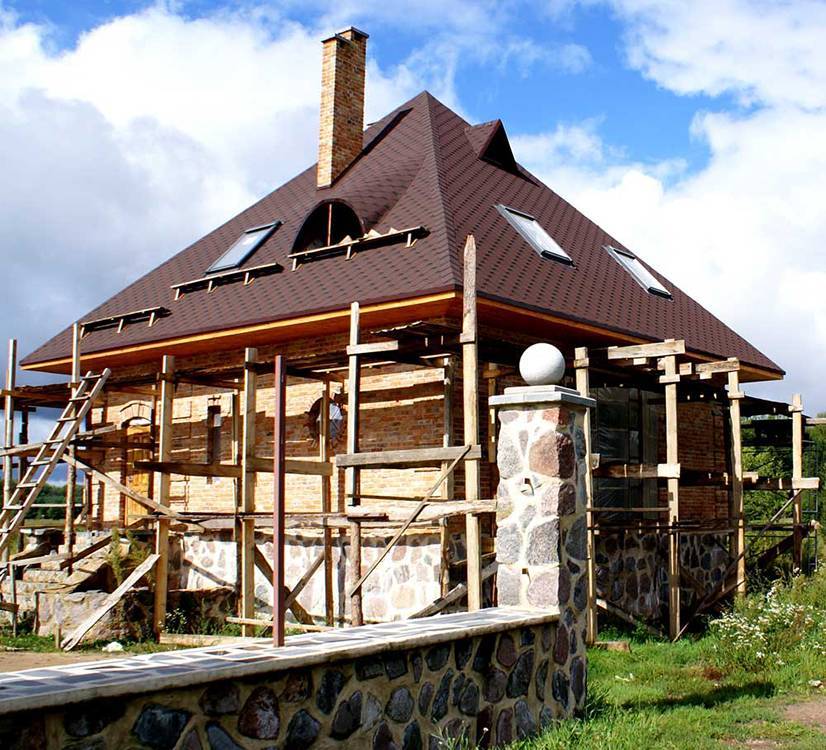

Крыша мансардного типа

Какую крышу выбрать одноэтажный на дом 10х10?

При выборе конструкции и конфигурации крыши необходимо учитывать форму самой постройки и ее габариты. Так, крыша на дом 10 на 10 может быть плоской и скатной. То же самое можно сказать и о постройках с габаритами 10 на 12 и 12 на 12. Но у домов квадратных в плане есть одно существенное преимущество – к ним подходит больше видов крыш, поскольку купольные, шатровые и сферические крыши намного сложнее сочетать с постройками прямоугольной формы в плане. Более того, крыша любого дома может быть с мансардой. Если вы будете все делать своими руками, то вам полезно знать конструктивные особенности и преимущества каждой разновидности.

Материалы для стропил каркаса, их шаг и сечение

При создании двухскатной мансардной крыши для обустройства стропильной системы использовать следует исключительно влагостойкую древесную продукцию (если выбор сделан в ее пользу), обработанную особыми пропитками. Дело в том, что через время паро- и гидроизоляционные материалы начинают терять свои качества и не нужно допускать быстрого гниения деревянных стропил.

По этой причине сейчас стропильные конструкции для мансардных кровель часто собирают из легких стальных элементов – ЛСТК. Стоят они дороже, чем деревянные стропила, но у них имеется основное достоинство – мобильность. Крышу на основе такой стропильной системы можно при желании в любое время разобрать и перестроить. Для работы понадобится минимальный инструментальный набор – шуруповерт и заклепочный механизм.

Иногда при монтаже системы стропил задействуют комбинированный вариант с использованием металлического профиля и деревянных элементов.

При расчете шага монтажа стропил для мансардных крыш необходимо учитывать ряд важных факторов:

1. Вес кровельного материала, который будет уложен – для этого можно воспользоваться специальными таблицами.
2. Величина наклона скатов.
3. Вес элементов кровли.
4. Ветровые и снеговые нагрузки, присущие для конкретной местности.
5. Наличие декоративных окон, антенн и прочих элементов на крыше.
6. Вес человека, передвигающегося по кровле в процессе ее ремонта или обслуживания.

Обычно шаг установки стропил составляет от 70 до 150 сантиметров.

Также немаловажным моментом является создание комфортной обстановки в мансардном помещении, что во многом зависит от параметров двускатной крыши.

Особенности строительства мансардного этажа ↑

В отличие от обычных чердачных помещений, не предназначенных для эксплуатации, мансарды, как правило, обустраиваются под жилье, а потому их строительство имеет свои характерные черты.

Для облегчения конструкции, используется древесина, суммарный вес которой не будет создавать излишней нагрузки на несущие стены постройки. Старые дома, сложенные из неподходящих материалов (глина, саман), а тем более без фундамента не подходят под строительство мансард. Обязательным условием строительства эксплуатируемого чердака будет создание «теплого» кровельного пирога с соответствующим слоем теплоизоляции, не допускающего промерзание в холодное время года и перегрев летом

Важно также наличие качественной гидроизоляции. Изломы крыши при сборке стропильной системы, планируют так чтобы получить наиболее оптимальную высоту будущего помещения

Желательно чтобы она была в пределах 2,4-2,5 метра.. Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома

Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома.

После того как все вышеперечисленные работы были выполнены, можно приступать к созданию карнизов, фронтонных отливов и фронтонных свесов. Монтаж фасадных конструкций осуществляется с учетом оконных и дверных проемов.

На заметку Описанный выше ход строительно-монтажных работ может иметь и другую последовательность выполнения (в зависимости от строительного материала и прочих многочисленных обстоятельств).

Существует возможность создавать достаточно необычные варианты ломаной мансардной крыши. В качестве примера можно привести вид —  когда все стропила имеют одинаковую длину. Такая крыша в конечном виде выглядит как половина восьмигранника. В кровлях такого типа не обязательно применять затяжки и стойки (если позволяют размеры строения). В доме с такой крышей чистовой потолок внутри мансардного помещения имеет форму четырехгранного свода.

Есть еще один интересный вариант исполнения. Для него один скат кровли делают прямым, второму придают ломаный вид. Такой тип очень хорошо использовать в домах, где по той или иной причине есть необходимость смещения мансарды в какую-либо определенную сторону. Подобная асимметричная форма имеет эффектный и современный внешний вид, придает дому ярко выраженную индивидуальность.

Рекомендуем Устройство мансарды позволяет решить две задачи:

• сделать экстерьер своего дома интереснее;
• значительно увеличить полезную площадь.

К примеру, стропильная система мансардной крыши размером 8 на 10 добавит порядка 60–65 кв.м внутреннего пространства.

https://youtube.com/watch?v=nENtDpL0m5E%3F

2020 stylekrov.ru

• Безопасность
• Виды крыш
  • Мансардная
  • Плоская
  • Скатные
  • Стеклянная
• Кровельные материалы
  • Керамопласт
  • Натуральные
  • Ондулин
  • Поликарбонат
  • Шифер
• Кровельные работы
• Мягкая кровля
• Металлическая
• Ремонт и облуживание
  • Виды работ
  • Герметики
  • Протекание
• Стропильная система
  • Мауэрлат
  • Обрешетка
• Черепица
  • Гибкая
  • Металлочерепица
• Устройство кровли
• Утепление и изоляция
  • Гидро- и пароизоляция
  • Теплоизоляционные материалы
  • Утепление
• Двутавры и швеллеры
• Элементы крыши
  • Вентиляция
  • Водостоки
  • Дымоходы
  • Конек
  • Лестницы
  • Отлив
  • Снегозадержатели
  • Фронтон

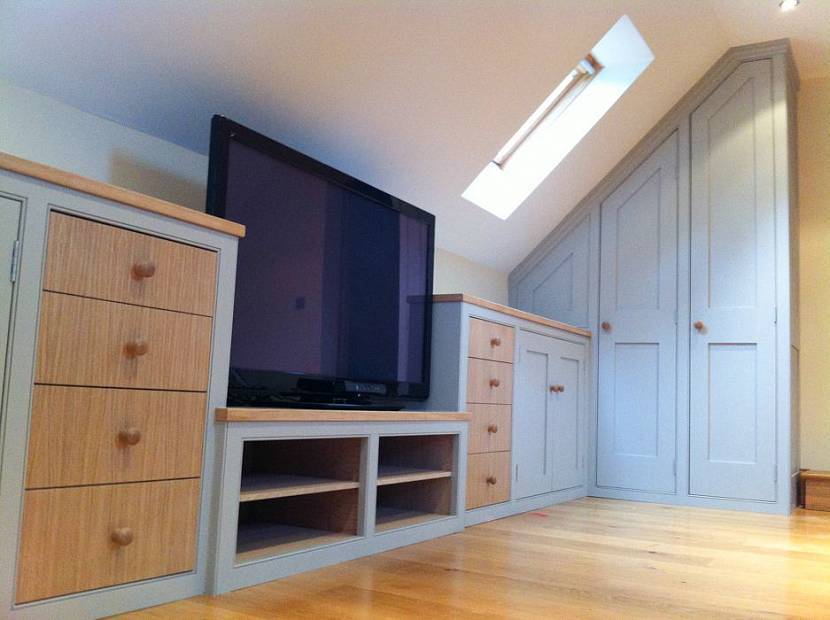

Использование мансарды

Теоретически под крышей можно оборудовать любое помещение, но бывают и трудновыполнимые планы. К примеру, устроить в мансарде спальню несложно – достаточно продумать, где будет стоять кровать и другая мебель.

Видео описание

В этом видео смотрите идеи для комнаты под крышей:

Наиболее сложная для выполнения идея – это ванная комната на мансардном этаже. Чем выше тянутся трубы, тем дороже становится их установка. Скошенный потолок помешает поставить сантехнику в удобное для жителей дома положение.

Коротко о главном

Мансарда – это полноценный этаж дома, отличающийся от остальных разной высотой стен, скошенным потолком и необходимостью дополнительной защиты от холода и дождя.

Виды мансард различаются по типу крыши, установленной в доме. Существуют односкатные, двускатные, ломаные, вальмовые мансарды и помещения других типов под кровлей.

Мансардный этаж увеличивает площадь дома, но усложняет строительство. Уход за мансардой требует вложений, но такая комната способна приносить и пользу – например, сохранять тепло.

Важнейшие этапы в создании мансарды – установка крепкой стропильной системы и укладка изоляционных материалов.

Мансарда может стать помещением любого типа, но некоторые идеи воплотить сложнее.

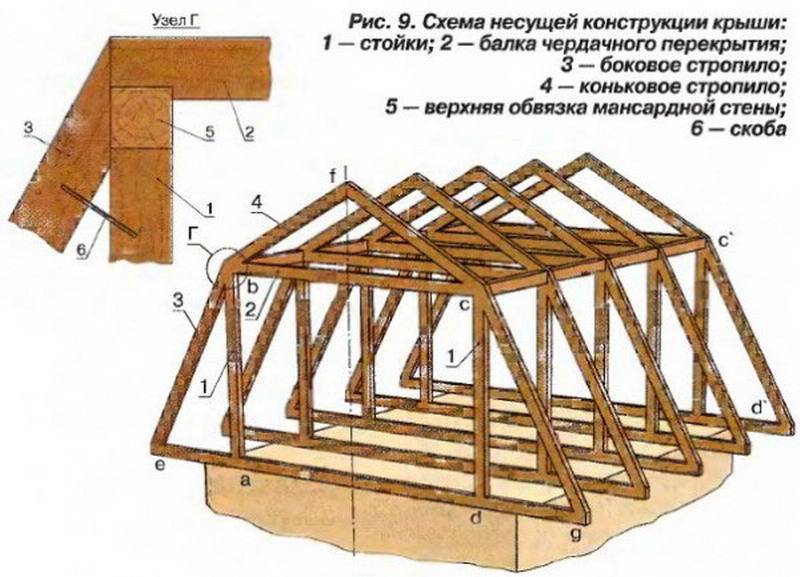

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

• выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
• подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
• выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
• подобрать хорошую гидроизоляцию;
• выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Расчет стропильной системы мансардной крыши с разным количеством скатов

Определившись с дизайном мансардного помещения, приступают к монтажу каркаса крыши. При этом основные ее элементы и узлы определяются формулой расчета, которая поможет подобрать профиль, длину и сечение элементов системы, шаг их расположения, способы соединение деталей. Учитывая особенности чердачной крыши, часть помещения  будет иметь низкий потолок.

Совет: в местах, где потолок мансарды находится слишком низком, можно расположить ниши для хранения вещей, различные модульные шкафчики, стеллажи.

Стропильная система крыши: составление проекта

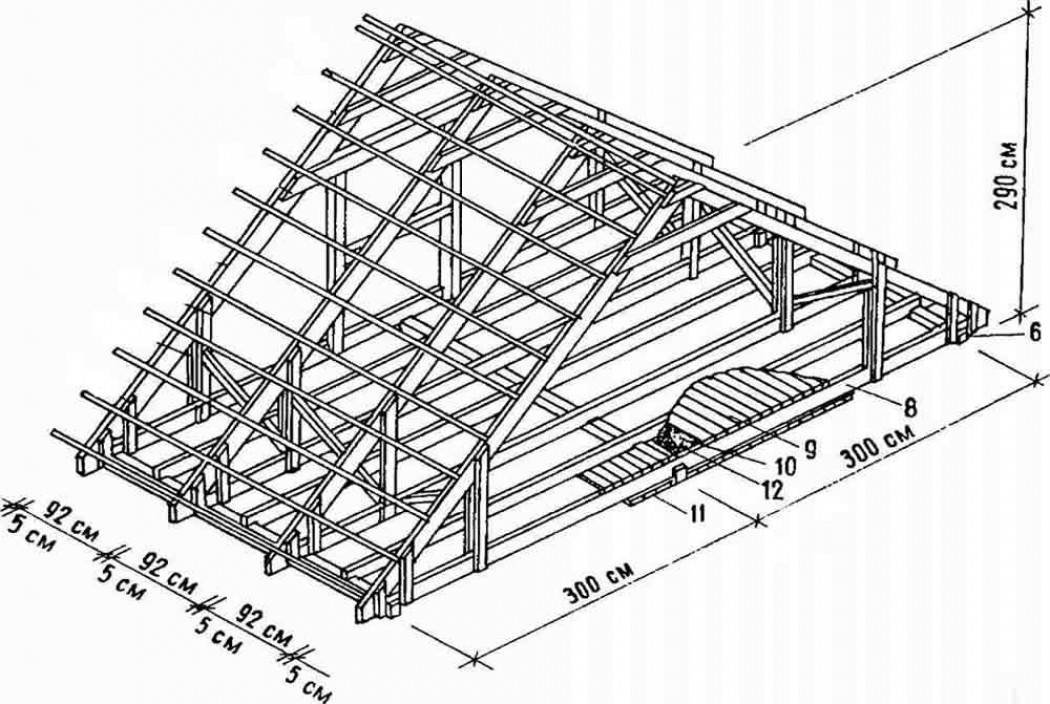

Сначала определяются с выбором схемы каркаса мансардной крыши. В строительстве стропила делят на наслонные и висячие. Наслонные опираются на стены дома, и устанавливаются в зданиях, где расстояние между стенами не превышает значение 6,5 м, а висячие — монтируют на затяжку и мауэрлат. Если ширина пролетов большая, стропильную систему необходимо усилить дополнительными связями.

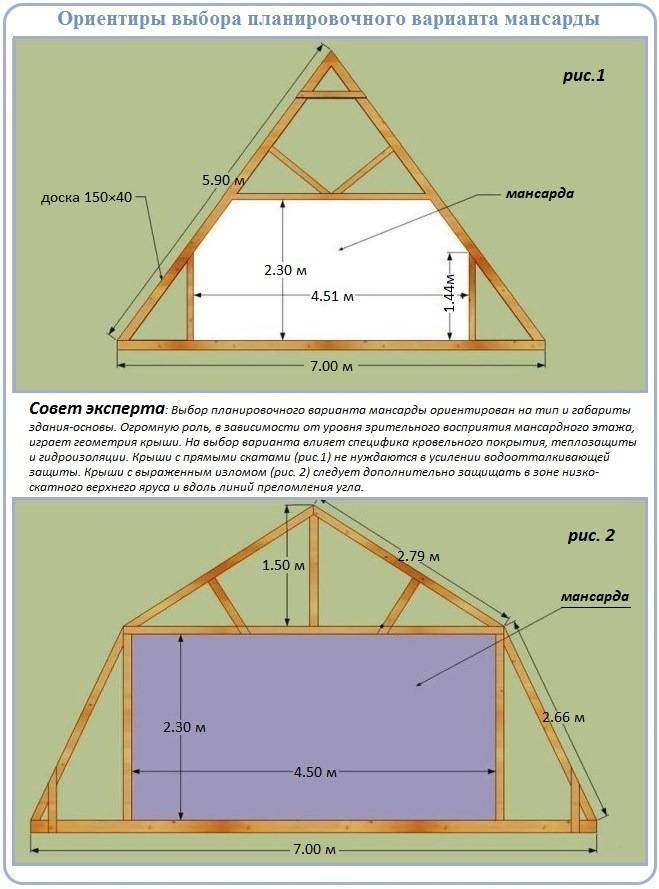

Разные схемы-проекты стропильной системы мансардной крыши, их отличия

Для расчета предполагаемых нагрузок существуют специальные формулы.

Для определения снеговой нагрузки воспользуетесь формулой: S=Sg*µ.
В которой:
S — нагрузка снеговая,
Sg — вес покрова снега на 1 м2 площади (данный показатель можно найти в СНИП  — разделе «Стропильные системы»),
µ —коэффициент, зависящий от угла наклона кровли (он составляет 1,0 — для плоских крыш с наклонным углом в 25 градусов, и 0,7 — для крыш с наклоном от 25 до 60 градусов).
Для расчета ветровой нагрузки применяется следующая формула:
W = Wo*k
В которой:
Wo — норма ветровой нагрузки, определяющаяся по таблице СНИП индивидуально для каждого района страны,
k — коэффициент, который определяет колебание ветровой нагрузки в зависимости от высоты дома и типа местности его расположения.

Внимание: для крыши с крутыми склонами снеговые нагрузки учитывать не обязательно.

Высота дома	А-открытые местности (степь, побережье)	Б – местности с препятствиями (города, леса)
5м	0,75	0,85
10м	1	0,65
20м	1,25	0,85

Для расчета других элементов мансардной крыши и сечения стропил можно воспользоваться специальным онлайн-калькулятором. Необходимо указать кровельный материал, материал изготовления чердачных перекрытий, а программа выдаст расчет обрешетки, угол сечения и расстояние между стропилами мансардной крыши.

Онлайн-программа для расчета

Материалы для изготовления стропильной системы

Чаще всего каркас для мансардной крыши сооружают из дерева. При этом следует подбирать прочную древесину, способную противостоять перепаду температур и гниению. Подойдет для этих целей материал первого сорта хвойных пород и лиственница.

Совет: для защиты стропильной системы, древесину следует обработать специальным антисептическим и огнезащитным составом.

Пропитка стропил мансардной крыши антисептиком

Если на крышу предполагаются большие нагрузки, то могут применяться металлические стропила мансардных крыш. Они могут опираться на деревянные балки, или всю конструкцию полностью изготовляют из металла.

Стропильная конструкция мансардной крыши состоит из ферм. А  стропила для мансарды (ноги) выступают составляющими элементами каждой  фермы. Количество ферм определяется длиной фасада и шагом их установки.

Ферма — металлическая стропильная система мансардной крыши, фото

Металлическая конструкция крыши крепкая и долговечная, но имеет она и недостатки, связанные с доставкой и монтажом, а также ее высокой стоимостью.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

• подготовку;
• установку стропильной системы;
• укладку гидро-, тепло- и пароизоляции;
• монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

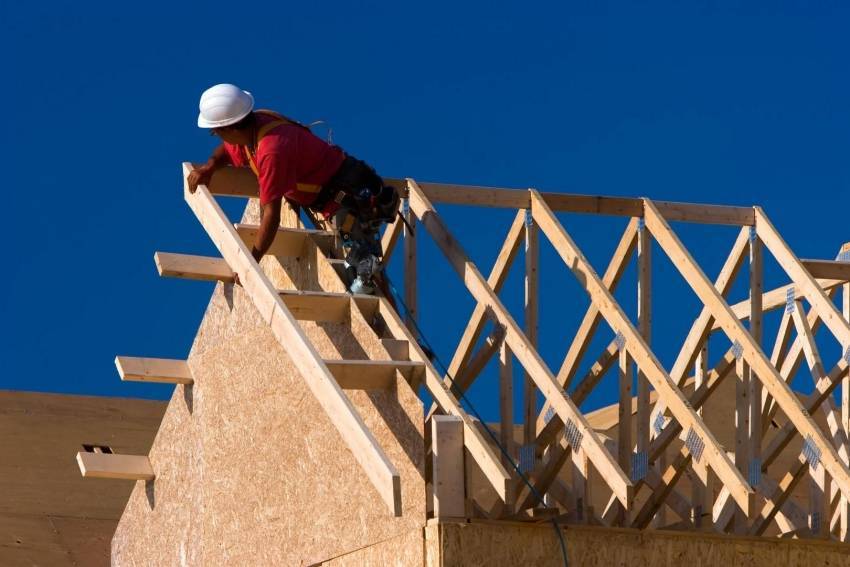

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

• для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
• гибкая черепица, ондулин, рулонная кровля — сплошной настил;
• асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Подсветка шкафа: красиво и практично

Очень часто, несмотря на достаточное количество окон и искусственных источников света, мансардные шкафы и гардеробные комнаты оборудуются дополнительной системой освещения. Такое техническое дополнение решает сразу две задачи: эстетическую и утилитарную — удобно, когда перед зеркалом имеется освещенная зона, да и нужные вещи легче искать на свету. Светильники устанавливаются врезным или накладным способом; по типу используемых ламп встречаются галогенные, светодиодные и люминесцентные светильники, а также светодиодная лента.

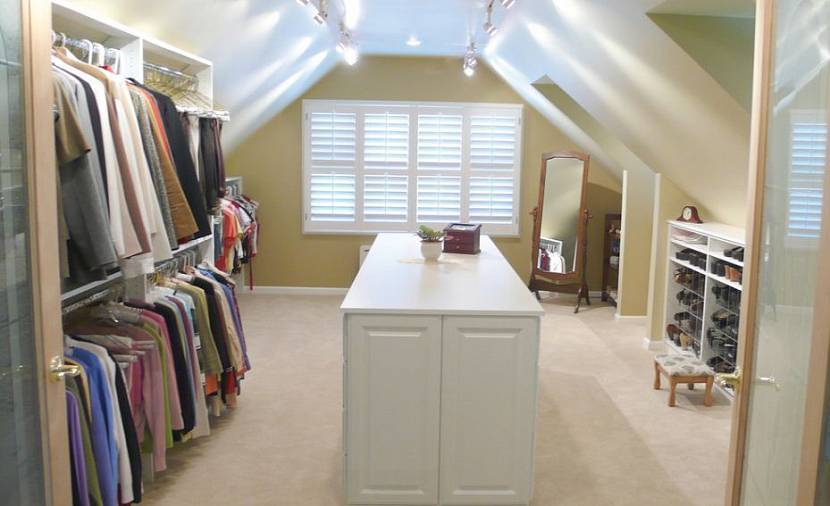

Подсветка в гардеробнойИсточник pinterest.fr

Все большее применение при проектировании шкафов находят светильники LED (на светодиодах); они привлекательны экономичностью, долгим сроком и безопасностью эксплуатации. Максимально соответствующий естественному свету спектр делает их удобными для использования и во внешней, и во внутренней подсветке. Лампы на светодиодных элементах можно встретить в козырьке гардеробной и во внутренних секциях, где практичным будет их сочетание с датчиком движения. Такая автоматическая система избавит вас от необходимости включать свет при открывании двери и помнить о нем, закрывая ее.

Максимальное использование пространстваИсточник pinterest.com

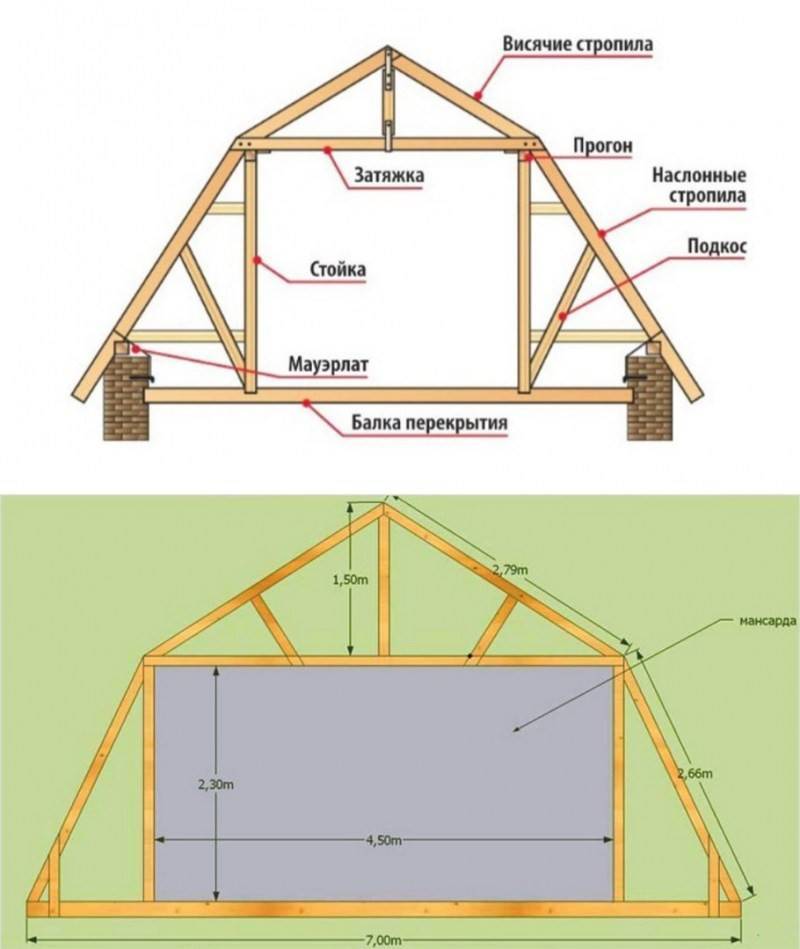

Мансарда под двускатной ломаной кровлей

Состоит такая покатая крыша из двух частей, одна из которых – верхняя крутая, а нижняя более пологая, при этом вторая может располагаться даже под прямым углом. С геометрической точки зрения ломаная кровля в своей основе имеет прямоугольник, над которым располагается треугольник, а по бокам находятся еще два треугольника, но уже прямоугольные.

Помещение под кровлей вышеописанной конструкции получается просторным, с высоким потолком и удобной конфигурацией.

Ее строительство не считается сложным и состоит из следующих основных этапов:

1. На балках перекрытия устанавливают опорные стойки каркасной системы. Позже будет выполнено чердачное перекрытие по деревянным балкам, которые уже установлены.
2. На них размещают прогоны так, чтобы они были расположены параллельно стенам.

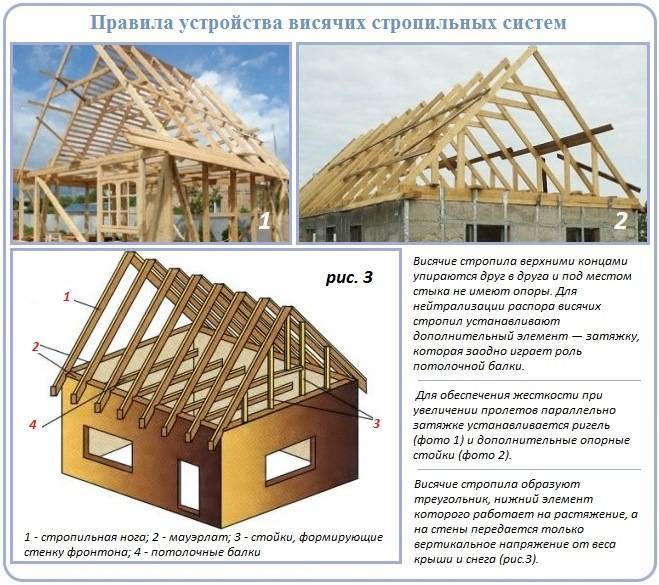

3. На готовый каркас мансарды двускатной крыши монтируют висячие стропила.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Материал для изготовления стропильной системы

Стропила могут быть изготовлены из металла, железобетона или дерева. Каждый материал имеет свои достоинства и недостатки. Стропила из дерева являются экологически чистыми, они просты в работе, легко подгоняются под нужный размер. Но деревянные конструкции боятся излишков влаги и подвержены образованию на них плесени и грибка.

Обработка бруса антисептиком

Металлические и железобетонные конструкции можно такими составами не покрывать – грибок и плесень на них не появляются. За счет этого они считаются более надежными и прочными. Но главным недостатком является то, что при необходимости подогнать на месте их к нужным размерам будет сложно, а малейшая ошибка в расчетах может привести к тому, что кровля будет перекошенной. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими сложностями – это большая масса изделий, которая вынуждает использовать спецтехнику даже для подъема элементов.

Работы по обустройству жилой мансарды

Если по проекту планируется дом со скатной крышей и свободным пространством под ним, или уже есть дом с мансардным этажом, не стоит торопиться и заказывать строительные работы. Проверьте, соответствует ли площадь под крышей нескольким критериям, или пригласите мастера для оценки пространства. Вот эти критерии:

• расстояние между кровлей и полом в самой высокой точке – как минимум 2,4 метра, в двухуровневой мансарде – 5 метров;
• расположение стропильных балок таким образом, чтобы они не мешали свободному перемещению по этажу;
• способность перекрытия между мансардой и обычным этажом выдержать вес людей, мебели и других предметов;
• состояние кровельных балок – они должны быть достаточно крепкими, чтобы выдержать изоляционные материалы нескольких типов.

Стоит учесть, что жилое пространство мансарды не может выступать за границы фасада.

Установка теплоизоляцииИсточник i-df.unimedias.fr

Строительство мансарды проходит в несколько этапов. Если дом ещё строится, в проект крыши вносят изменения в соответствии с планами на организацию жилого этажа. Стропильная система, подходящая для дома с мансардой, должна быть изготовлена из крепкого материала, поскольку на неё ложится бо́льшая нагрузка, чем в здании без дополнительного этажа. Вес крыши увеличивается из-за защитных материалов.

Далее следует этап укладки изоляции нескольких типов. Установив обрешётку, мастера крепят на неё пароизоляционную плёнку. Несколько слоев утеплителя следуют за ней. Многослойная плёнка для защиты от воды – это последний изоляционный элемент, после её укладки приступают к устройству вентиляционной системы. Небольшой зазор между изоляцией и кровлей позволяет воздуху свободно циркулировать между домом и внешним миром – потоки воздуха попадают в здание через вентиляционный конёк.

Подготовительные работы по обустройству мансардной крыши

Для строения крыши  необходимо в первую очередь убедится, что фундамент строения  сможет выдержать  дополнительную нагрузку. Для обеспечения безопасности основание дома  необходимо укрепить.

Следует определиться с видом мансардной  крыши,так как внутренняя площадь мансардного этажа будет зависеть от вида крыши.

Необходимо избавиться от наличия старых стропил и заменить их на новые, специально подобранные, под строение мансардной крыши. Стропильная система должна иметь учет возможных строительных  нагрузок. Конструкция стропильная рассчитывается индивидуально для каждого вида кровли.

Расчет размеров

Главным условием в строительстве мансардной крыши  это высота потолка  она должна быть более 2.5 метров.

При расчете необходимо учитывать следующее:

• Жилой площадью считается та зона, расстояние от пола, к потолку которой  является больше 90 см
• При наличии плана мансардной крыши можно легко рассчитать площадь.Необходимо условно  разделить план на фигуры  и вычислить площадь каждой. После чего результат слаживается единое число.
• Для определения необходимого количества материала для кровли необходимо определится с типом обрешётки.

Обрешётки бывают следующих видов:

• сплошные
• разреженные
• смешанные

Для каждого типа обрешетки необходим свой тип материала.

Перед тем как приобретать материалы следует начертить точный чертеж, на котором отмечаются все размеры.

Для строения кровли необходимо сделать следующие расчеты:

• Расчет веса мансардной крыши для расчета одного метра квадратного необходимо вес каждого отдельного материала суммировать и умножить на 1.1 коэффициент.
• Расчет необходимого материала-необходимо использовать проект кровли и расчет площади крыши.
• Расчет площади кровли –для данного расчета  необходимо снять мерки  ширины и длины скатов. После чего умножить эти данные, и получится необходимая площадь.

Например: Вес обрешетки 15 кг на квадратный метр+вес утеплителя 10 кг +вес покрытия кровельного 13 кг ,все умножается на 1.1 получится результат 30,8кг на квадратный метр.
Самостоятельно сделать расчет очень проблематично. Сейчас имеются в продаже специальные счетные аппараты, которые быстро и качественно рассчитывают все необходимые расчеты для строения мансардных крыш.

Необходимые инструменты для строения

Для строительства кровли необходимо использовать безопасные материалы и инструменты, к таким относятся:

• Брус деревянный размером 100мм
• Доски деревянные размером 150-50 мм.
• Лист металла
• Необрезная доска
• Гвозди шиферные
• Отожжённая проволока
• Наличие уровня
• Наличие отвеса
• Измерительная рулетка
• Ножовки
• Топоры
• Молотки
• Дрель электрическая
• Материалы для кровли крыши
• Необходимые материалы для утепления
• Крепежные детали
• Мембраны для гидроизоляции

Качественные материалы и инструменты намного быстрее позволяют построить качественную мансардную крышу.
