Дома из металлопрофиля: что такое и как строить

Сборка железных деталей – проще не бывает

Технология возведения стен, перекрытий и прочих элементов каркаса под ключ по-настоящему простая. Доставленные с завода металлопрофили, как было отмечено, промаркированы. Народному умельцу нужно всего лишь правильно состыковать их своими руками, ориентируясь на схему, прилагаемую к комплекту стройматериалов.

Соединение отдельных деталей производится по отверточной методике. Это означает, что работы выполняются без использования сварочного аппарата.

Металлические элементы фиксируются между собой саморезами, винтами, болтами. Замерять, обрезать профили нет необходимости. Все просчитано на заводе. Каждый стальной отрезок, обработанный цинковым покрытием, имеет свое место. За счет этого время, затрачиваемое на сборочные работы, исчисляется буквально часами.

Отделка стен возведенного каркаса снаружи выполняется профилированными листами, ориентированно-стружечными плитами (ОСП), сэндвич-панелями, специальными теплоблоками. Последние из указанных изделий сейчас особенно популярны. Они имеют три слоя:

• Фасадный – делается из высокоплотного керамзитобетона.
• Утепляющий – пенополистирол ПСБ 25.
• Несущий – керамзит с порами.

Теплоблоки укладываются на цементную смесь либо на специальный клеящий состав. Декорируются они посредством окрашивания. Эту операцию удобнее всего осуществлять краскопультом.

Облицовку стен допускается выполнять деревянной либо пластиковой вагонкой, легким декоративным кирпичом. Если хочется придать дому особой экстравагантности, его обшивают материалами, имитирующими природный камень.

После установки ограждающих конструкций приступают к утеплению дома пенополистиролом, минеральной или эковатой. Эти материалы обязательно накрывают паровлагоизоляционной пленкой.

Теплозащиту разрешается производить при помощи пенополиуретана, газо- и пенобетона. Такие составы задувают в пространство между стенами, получая однородную прослойку повышенной плотности. Она эффективно удерживает тепло, обеспечивая в жилище комфортный температурный режим даже в суровые зимы.

Кровля металлокаркасных жилых строений обустраивается при помощи любых не очень тяжелых материалов – волнового шифера, рубероида, ондулина. Выбранные изделия монтируются на предварительно уложенный пароизоляционный слой. А сверху их накрывают гидрозащитной пленкой.

Прогрессивные современные технологии шаг за шагом входят в повседневную жизнь. Строительство – не исключение. В поиске золотой середины между ценой и качеством заслуживает особого внимания частный дом из металлокаркаса.

Лёгкие стальные тонкостенные конструкции, ЛСТК, разработаны в Канаде в середине 50 годов прошлого века. Технология задумывалась как альтернатива каркасным домам.

Практически аналогичный принцип лёгкого быстрого строительства тёплого, прочного здания дополнялся свойствами металла. В отличие от дерева, металл не обрабатывают антисептиками, каркас долговечен, не реагирует на перепады влажности. Кроме того, к минимуму была сведена доработка на месте строительства.

Технологию ЛСТК отличают:

• повышенные энергосберегающие меры;
• быстрая сборка без применения строительных машин;
• ведение строительства зимой;
• небольшой штат работников;
• отсутствие строительного мусора;
• возможность полного демонтажа здания.

К недостаткам технологии относят одно из её положительных качеств – небольшой вес. В районах с пучинистыми грунтами при длительных морозах промерзающий грунт расширяется, выталкивает конструкцию, не обладающую достаточной массой. Фундамент, эксплуатируемый в сложных условиях, просчитывается особенно тщательно.

Следующим негативным аспектом является отсутствие в России нормативной базы, регулирующей возведение домов данным способом.

Единого свода правил постройки зданий ЛСТК в России на данный момент не существует.

Если в погоне за прибылью производители уменьшают толщину профиля, количество цинка для обработки – это не соответствует стандарту, который должен регламентироваться определенными строительства.

Важно!
Необходимо выбрать производство, полностью соблюдающее технологию. Показателем качества является письменная гарантия
на комплектующие и работы. Есть и архитектурные ограничения – стена второго этажа может опираться только на стену первого этажа

Опирать конструкцию на перекрытие запрещено

Есть и архитектурные ограничения – стена второго этажа может опираться только на стену первого этажа. Опирать конструкцию на перекрытие запрещено.

Преимущества и недостатки зданий

Дом из металокаркаса не дает усадку, служит более 100 лет

Прогрессивная технология легких каркасных строений их стальных профилей имеет множество положительных моментов, которые делают ее популярной. Первым из них является скорость производства работ по монтажу конструкций от фундамента до крыши за счет малой трудоемкости отдельных процессов сборки. Типовые профили имеют стандартные стыки, поэтому соединяются шаблонным методом.

Отмечают другие достоинства:

• современный экстерьер строения;
• небольшая по численности бригада сборщиков;
• легкость внутренней и наружной отделки за счет продуманных деталей остова;
• нет усадки, отсутствует потребность в массивном фундаменте;
• экономичный дом легко отапливать;
• жесткость и прочность строения;
• долгий срок эксплуатации (около 100 лет).

К недостаткам можно отнести факт, что дом собирают профессионалы, или работы ведутся под их контролем. Ошибки при сборке снижают качество и ведут к преждевременному разрушению.

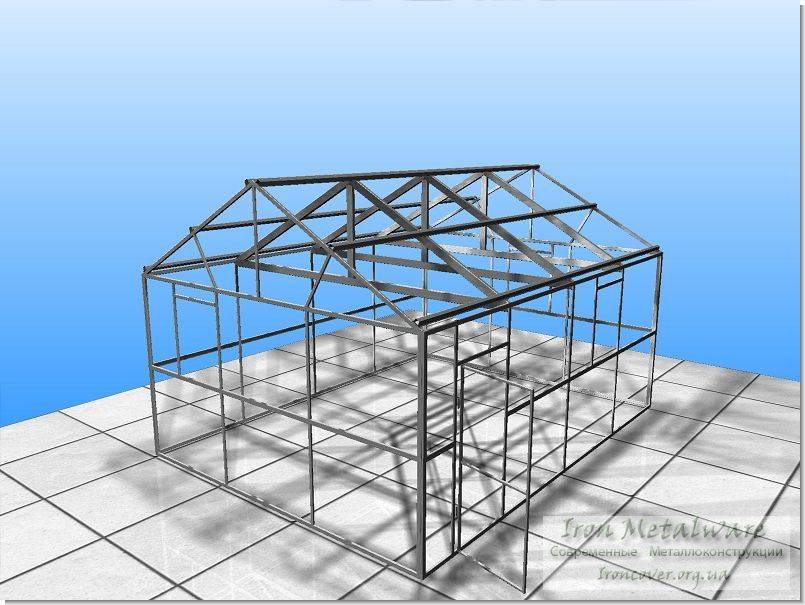

Возведение дома на каркасе из профильной трубы

Конструкция металлокаркасного дома

Несмотря на кажущуюся простоту, дома на металлическом каркасе из профильной трубы имеют достаточно сложную конструкцию.

Основными ее элементами являются:

Фундамент – более легкий, чем при традиционном строительстве, однако все же обязательный.

• Внутренняя отделка . В качестве внутренней отделки оптимальны вариантом является использование шпунтованной доски шириной 40-60 мм из хвойных пород дерева. Доска в обязательном порядке обрабатывается антисептиками и антипиретиками (веществами, снижающими горючесть дерева).
• В качестве чернового пола используется доска, уложенная поверх лаг из той же профильной трубы . Поверх чернового пола может быть уложено любое профильное покрытие.
• Утеплитель . Хорошим вариантом здесь будет использование экструдированного пенополистирола 60-100 мм в толщину. Сами стойки каркаса из профильной трубы можно дополнительно теплоизолировать полосами пеноизола.
• Внешняя отделка . Здесь можно использовать фасадную штукатурку или сайдинг, а если финансы позволяют – то и натуральное дерево.
• Крыша из профильной трубы . Может быть изготовлена и как отдельная конструкция, и как элемент каркаса. Расчет трубы профильной для изготовления кровельных стропил производится с учетом планируемого кровельного материала: чем легче кровля, и чем больше ее угол, тем более тонкую трубу можно использовать.

Последовательность операций при возведении дома

Работы по возведению каркасного дома производятся в такой последовательности:

Начинаем, как и следует ожидать, с фундамента . Для дома на металлическом каркасе из профильных труб подойдет как капитальный бетонокаркасный фундамент, так и некапитальный (на платформах или винтовых сваях). Каркасный дом на некапитальном фундаменте в принципе является транспортируемым – так что его можно даже перевозить!

• После того, как фундамент заложен – можно приступать к монтажу каркаса . Если для дома вы используете каркас фабричного производства, то задача существенно облегчается: сборка готовых каркасов, как правило, проводится без применения сварки, на винтовых соединениях.
• Если же вы решили делать каркас самостоятельно, то вам придется значительно труднее. При монтаже такого каркаса необходимо не только контролировать взаимное расположение его элементов, но и тщательно проверять качество их соединений, ведь именно сварные соединения являются «ахиллесовой пятой» каркаса.

• Монтируется каркас «снизу вверх», при этом сначала устанавливаются основные вертикальные элементы (стойки и колонны), которые затем соединяются горизонтальными элементами из более тонких труб, и укрепляются раскосами.
• В последнюю очередь монтируется кровельная часть каркаса – на этом этапе часть бригады может приступать к утеплению и отделке.
• Когда каркас смонтирован – можно начинать внутреннюю отделку.

Многие эксперты в области архитектуры уверены, что за металлокаркасными технологиями — будущее. А значит, вполне возможно, что навыки, благодаря которым вы сможете самостоятельно построить дом или гараж из профильной трубы, вам пригодятся – как для себя лично, так и в качестве дополнительной профессии!

Маталлокаркасные

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция. Такие здания будут обладать высоким уровнем звуковой и тепловой изоляции. Стоит отметить, что металлические изделия пришли на смену древесине, имеющей ряд недостатков, среди которых подверженность воздействию атмосферных осадков и процессам гниения. В нашей статье, мы более детально рассмотрим особенности профиля из металла, и как сделать его самостоятельно.

Сферы применения

Быстровозводимые сооружения – это отличное решение для инвесторов, которым необходимо в сжатые сроки недорого построить надежное, функциональное здание конкретного направления. Самыми популярными видами БМЗ на сегодня являются:

1. Административно-бытовые комплексы – такие объекты используются для размещения в них рабочих бригад, обслуживающего персонала в случаях, когда место работы находится в отдаленном районе или труднодоступной территориальной зоне;
2. Логистические комплексы – представляют собой центры специального назначения, в которых хранятся и обрабатываются грузы, происходит таможенное оформление, предоставляются информационные услуги;
3. Складские комплексы – специально оборудованные помещения, большие по площади, в которых расположены различные виды профессионального оборудования и существует внутренняя транспортная система, которая выполняет функции приема, размещения и надежного хранения товаров, а также подготовки и выдачи их владельцам;
4. Сльскохозяйственные объекты – ангары для хранения сельскохозяйственной продукции, сельхозтехники, а также теплицы, птичники, свинарники, коровники и другие животноводческие объекты;
5. производственные комплексы – производственные цеха заводов, фабрик, места сборки готовой продукции и т.д.;
6. Спортивные сооружения – специализированные комплексы особого назначения, в которых проводятся занятия с целью физического оздоровления, а также подготовка к спортивным соревнованиям, учебно-тренировочные работы;
7. Торговые помещения, гостиницы, кафе, столовые, торговые центры, развлекательные комплексы и т.д.

Эти сооружения отличается площадью, планировкой, инженерными системами и другими параметрами. Строить такие объекты по классической схеме – долго и дорого. Именно поэтому быстромонтируемые здания считаются выгодным и оптимальным решением.

Преимущества металлического каркаса – дерево отдыхает?

Металлокаркасные дома – технология, которая вряд ли вытеснит дерево из . Максимум, что им уготовано – развиваться параллельно. И это совершенно оправдано – что у металлических, что у деревянных каркасов есть недостатки и преимущества. Пожалуй, именно в таком сравнении лучше всего и рассматривать металлокаркасные дома – чем они лучше и хуже деревянных?

Металл, как уже говорилось выше, обладает высокой теплопроводностью – дерево в этом плане гораздо лучше, оно само по себе является теплоизолирующим материалом, участвуя в общей схеме утепления дома. В металлокаркасном сооружении на каркас нет никакой надежды – все задачи по термозащите ложатся на утеплитель и обшивку.

В полностью деревянном доме, построенном своими руками, жить комфортнее. Дерево дышит, наполняя воздух ароматами. Однако у этого живого материала есть очень много врагов – жучки-древоточцы, влага, грибок. Конечно, сегодня существует множество способов защиты своими руками от всех этих факторов, однако это выливается в большие расходы. Металлу эти враги не страшны, кроме, разве что, влаги, хотя процессы в обоих случаях будут протекать с разными скоростями в пользу металла.

Правда, есть и другая сторона вопроса – в современном доме слишком много бытовых приборов, которые влияют на каркас, намагничивая его. Это может сказываться на самочувствии особо чувствительных жильцов. Малый вес ЛСТК (до 50 кг на м 2) позволяет построить дом своими руками на самом легком фундаменте. Даже на пучинистых грунтах, которые не позволяют использовать заглубленные фундаменты, можно построить большой просторный дом. Металлокаркас лишен таких недостатков дерева, как усыхание и усадка.

Из чего строят металлический каркасный дом

Изготавливают элементы ЛСТК из прочной конструкционной стали методом холодной штамповки. Лист имеет защитное цинковое покрытие толщиной от 18 до 40 мкм. Некоторые заводы делают конструкции из горячеоцинкованных листов. Такие элементы стоят дороже, но они и долговечнее.

Толщина листа, из которого они формуются от 0,7 мм до 2 мм. Выбор зависит от необходимой несущей способности того или иного элемента. Есть следующие типы профилей.

Какие могут быть профили для металлокаркасного дома

Чаще всего используются следующие их виды.

Типы профилей для строительства каркаса дома

Есть также специальные балки перекрытия пола и потолка. Из похожих элементов составляется и стропильная система дома. Соединяются элементы между собой на болты, саморезы, клепки, можно использовать контактную сварку.

Теперь о качестве составляющих от разных фирм. Есть около десятка заводов в России. Качество у всех разное. Потому внимательно смотрите на качество оцинковки, гибки металла. Никаких, даже мельчайших, следов ржавчины нигде быть не должно. А вообще, даже самые лучшие «наши» профиля значительно уступают импортным. Обидно, но это так.

Это интересно: Дом из шлакоблока — плюсы и минусы, самостоятельная кладка

Необходимые материалы и инструменты

Все виды металлического профиля (его еще обозначают аббревиатурой ЛСТК) для каркасов домов делают из конструкционной стали с помощью штампов в холодном виде. На каждый лист наносится защитное покрытие из цинка, препятствующее коррозии. Толщина покрытия варьируется от 18 до 40 мкм. Чем толще покрытие, тем дороже профиль, но и выше его долговечность. Наиболее дорогие профили покрывают методом горячего оцинкования.

Толщина листа, из которого делается профиль, также различна. Самый тонкий – 0,7 мм, самый толстый – 2 мм. Чем толще сталь, тем выше несущая способность ЛСТК. Однако также с увеличением толщины повышается вес и стоимость. Поэтому толщина металла и тип профиля рассчитываются специалистами исходя из нагрузок, которые будет нести каркас.

Сегодня ЛСТК поступают на рынок из десятков источников: зарубежные и отечественные, мелкие заводики и крупные сталелитейные предприятия. Рекомендовать конкретного производителя тут сложно. Стоит смотреть на качество металла (отсутствие следов ржавчины, сколов покрытия и т.д.)

Существует несколько типов профилей:

Они также подразделяются на подвиды в зависимости от конкретных задач:

Определить, какой именно профиль ставить на каждый участок, без специальных знаний невозможно. Именно поэтому составление проекта каркасного дома лучше поручить специалисту.

Набор инструментов может несколько отличаться, в зависимости от того, у какого производителя заказаны ЛСТК. Но практически всегда комплект профиля поступает в расчете на отверточную сборку: все пронумеровано, разложено в соответствующем порядке, снабжено соответствующими крепежными элементами.

Варианты соединения отдельных каркасных элементов

Чтобы возвести дом, можно воспользоваться различными предложениями, в частности использовать для этих целей уже готовый каркас, производимый многими строительными фирмами. Создатели предусмотрели в таком сооружении достаточно простой способ крепления, когда все детали могут быть соединены между собой болтами.

Но, если заняться изготовлением каркаса своими руками, такой вид соединения деталей использовать будет нельзя, в данном случае лучше применять сварочную технику.

Домик из профильной трубы

Скрепление всех деталей каркасной конструкции с помощью сварочного аппарата нужно производить очень качественно и особой тщательностью. Иначе сооружение не будет отличаться прочностью и прослужит совсем короткое время. Кроме того нужно внимательно следить за верным расположением привариваемых друг к другу частей. Проверять положение деталей необходимо при помощи уровня и следить за тем, чтобы вертикальные элементы располагались строго вертикально, а горизонтальные, соответственно строго горизонтально.

Нужно учесть, что лучшим местом проведения сборки каркаса и иных действий по монтажу будет непосредственно участок, отведенный под будущий дом.

Выделяются несколько ступенек монтажных работ при возведении жилого сооружения из профилированных труб:

1. сначала на фундамент укладываются брусья или другой материал, это будет нижняя обвязка. Это сделает сооружение устойчивым и надежным.
2. затем на угловых соединениях будущего жилища устанавливают стойки, соединяя их путем сварки с нижней обвязкой.
3. формируются стены будущего помещения устанавливаются вертикальные стойки. Они должны находиться на расстоянии, которое будет меньше, чем ширина материала, предназначенного для изготовления стен.
4. формируется верхняя обвязка, которая также с помощью сварки соединяется с вертикальными стойками.
5. привариваются распорки, придающие прочность стенам и надежность, и устойчивость полностью всему каркасу.
6. монтируются половые лаги и перекрытия между этажами.

Трубы с большим сечением и большей толщиной стенок должны применяться в изготовлении частей каркаса, на которые придется основная нагрузка. Скорее всего, это буду элементы нижней обвязки и вертикальных стоек. На распорки же нагрузка будет меньше, а значит, в данном случае можно использовать трубы меньшего сечения.

Укладывая половые лаги и перекрытия между этажами нужно не забывать, что расстояния между деталями должно быть небольшим, не более шестидесяти сантиметров. Если превысить такие параметры, между перекрытиями будет образовываться сильный прогиб пола.

Подготовительные работы

Металлический каркас совершенно не предназначен для многоэтажных построек. Его не стоит применять, если проект предполагает постройку нескольких этажей.

Прежде чем купить все необходимые материалы, нужно сделать примерный чертеж будущего дома или выполнить полномасштабный проект со всеми расчетами. Это очень пригодится для планировки работ, а также позволит оценить стоимость всех материалов.

Для расчетов стоимости можно использовать различные онлайн калькуляторы. С помощью них можно довольно точно рассчитать стоимость материалов, а также количество необходимых деталей. Расчеты жесткости и нагрузок на каркас и фундамент нужно проводить отдельно. Для этого стоит заручиться помощью человека, который имеет хорошие знания, а также практические навыки в строительной сфере и сопротивлении материалов.

Для возведения каркаса понадобятся металлические профиля определенного сечения. В большинстве конструкций используют стойки с прямоугольным сечением 6×6 мм. Для больших нагрузок стоит использовать укрепленные профиля 10×10 мм. В качестве опорных деталей могут использоваться заготовки с сечением 100×100 мм.

Разработка проекта дома из металлокаркаса

Типовые проекты по технологии ЛСТК стандартизованы, остаётся выбрать оптимальный вариант с нужными климатическими характеристиками.

Индивидуальный проект дома выполняет производитель. Первым этапом будет создание технического задания на проект. Техническое задание определяет желаемый размер здания в осях, этажность, особенности планировки, основные и отделочные материалы строения.

В местах крепления настенной мебели, подвесных шкафов, заранее предусматривают усиление жёсткости стены дополнительными профилями.

В среднем расчёт проекта частного дома занимает 2-5 рабочих дней. Просчёты, ошибки, несоразмерность, нестыковка деталей, должны быть устранены заводским способом. Иногда на форумах обсуждается характерное пощёлкивание каркаса при нагреве.

Обратите внимание

Треск профиля на солнце возможен только при ошибках в монтаже, подрезке профиля, устройстве дополнительных отверстий.

Правильно смонтированные, не изменённые профили не издают звуки.

Рекомендуем: Строим дом на дереве – воплощение мечты и любимое место отдыха

Технология возведения

При выполнении работ своими руками важно действовать поэтапно. Начинают рассмотрение вопроса с разработки проектной документации

Проектная стадия

Все конструкции каркаса изготавливаются на одном заводе по заранее заказанным размерам. Даже если планируется выполнение строительных работ своими руками, при проектировании потребуется помощь специалиста. Здесь у будущего владельца есть три варианта, которые отличаются по стоимости:

• выбрать из готовых проектов и заказать на заводе все необходимые для сборки элементы (самый дешевый);
• выбрать готовый проект и внести в него небольшие изменения (оптимальный);
• заказать разработку индивидуального проекта (самый дорогой).

Обычно в проект предусматривает следующий состав:

• планы этажей, кровли;
• фасады здания;
• 3-D модель дома (не всегда);
• необходимые чертежи и узлы для элементов каркаса.

Возведение фундамента

Первый тип позволяет ставить на фундаменты 1-2 этажные дома из легких материалов при хороших характеристиках грунта. Второй вариант подойдет для пучинистых грунтов с не очень хорошими прочностными характеристиками.

Сборка каркаса

С завода детали каркаса из ЛСТК поступают пронумерованными и отдельно упакованными. Это существенно упрощает процесс сборки своими руками. В комплекте имеются:

• вертикальные и горизонтальные профили каркаса с необходимыми отверстиями для инженерных коммуникаций;
• комплект креплений.

Детали поступают необходимой длины, ничего не нужно обрезать или подгонять. Процесс сборки своими руками напоминает детский конструктор. Нужно лишь пользоваться инструкцией производителя, устанавливать профили в проектное положение и закреплять предложенными соединительными элементами. На этом этапе сложностей возникнуть не должно, если действовать по инструкции и внимательно проверять маркировку элементов.

Утепление и ограждающие конструкции

Завершающим этапом сборки коробки здания станет обшивка каркаса. Работы здесь выполняются по той же технологии, что и для деревянных каркасных домов. Варианты обшивки:

1. Сборка конструкций своими руками. Наружная сторона металлокаркаса при этом обшивается профлистом или стекломагниевим листом, между стойками закладывается утеплитель. В качестве теплоизоляции можно использовать минеральную вату или экструдированный пенополистирол. При ограниченности бюджета можно рассмотреть более дешевый вариант – пенопласт. При использовании пенопласта или минеральной ваты потребуется укладка пароизоляции с внутренней стороны и гидроизоляции с наружной. Изнутри обшивку можно сделать гипсокартоном. Наружная отделка закрепляется на профлист.
2. Сэндвич-панели. Изготавливаются на заводе, там же их можно покрасить в нужный цвет. Упрощают и ускоряют процесс сборки. К достоинствам относят: устойчивость к агрессивным воздействиям внешней среды, к высоким температурам и возгоранию, высокие теплоизоляционные характеристики, экологичность и безопасность для человека. Еще одним плюсом станет то, что панели одновременно выполняют роль утепления и наружной отделки, снижая затраты на работы.
3. Теплоблоки. Современный материал, который представляет собой “кирпичики”, включающие в себя слой пористого керамзитного бетона, слой пенополистирола (пенопласта) марки 25 и облицовочный слой керамзитного бетона. Облицовка изготавливается из материала повышенной плотности и готова к окраске. Плюс технологии – одновременное создание теплозащиты и ограждающей конструкции. Швы кладки принимаются не более 5 мм. Обычный кладочный раствор для кирпича не может обеспечить выполнение этого требования, поэтому применяют специальные растворы или клей. Через каждые 4 ряда блоков требуется армирование для повышения прочности.

Оценок 0

Построить в сжатые сроки недорогое и надежное жилье поможет металлический каркас для дома. Эти конструкции в основном применялись для возведения производственных и торговых зданий, по причине высокой теплопроводности материала. С появлением термопрофилей и разного типа утеплителей металлокаркасные дома составили существенную конкуренцию деревянным.

Дом из металлокаркаса может быть построен как в классическом, так и в стиле модерн или хай-тек
