Красивые примеры
Навесы из поликарбоната не только удобны и практичны. Они могут быть необычными, эффектными конструкциями, которые гармонично занимают свое место в ландшафтном дизайне участка. На готовых примерах предлагаем рассмотреть разнообразие моделей, собранных во дворах частных усадеб.
Односкатное покрытие из монолитного полимера в стиле минимализм.
Каждый козырек, защищающий от дождя и солнца, добавляет комфорта домочадцам, а если сделать его с душой, он облагородит территорию и станет любимым местом для отдыха всей семьи
О том, как сделать навес из поликарбоната во дворе частного дома своими руками, смотрите в следующем видео.
Конструкции пристроенных навесов
Существует единое правило для всех конструкционных решений независимо от типа возведения: сочетание с прочими элементами домашнего экстерьера. Навесы должны вписываться в архитектурную стилистику и окружающий ландшафт. Навесные сооружение пристроенного типа имеют с одной стороны прочное крепление с капитальной стеной, а с другой – опорные стойки.
Виды каркасов кровли:
- односкатная;
- двускатная (два ската, расположенные под углом в 35-45 градусов);
- арочная;
- волнообразные;
- купольные;
- многоуровневые.
Односкатный и двускатный тип кровли обеспечивает быстрый сход снега под давлением собственного веса. Купольные и волнообразные типы крыш обычно используются для защиты и декорирования. Многоуровневые виды бывают односкатными, двускатными или арочными.
Навес с двускатной многоуровневой кровлей.Источник metal812.ru
Еще примеры навесов из поликарбоната в видео:
Критерии выбора
Для того чтобы сделать навес во дворе необходимо определиться с его функциональность. Следует учесть климатические особенности местности, сложность сооружения, цель постройки. В зависимости от этих условий выбирается тип поликарбоната, его толщина. Немаловажную роль играют предполагаемая нагрузка на кровлю, зависящая от типичных климатических условий (количество выпадающего снега, ветреность), степень изгиба поверхности. При покупке изделий из полимерного пластика лучше не экономить, выбирая самый тонкий материал.
Подбор толщины материала и шага каркаса
В зависимости от типа возводимой конструкции рекомендуется использовать поликарбонат различной толщины:
Парник, теплица | 4 мм |
Козырьки, перегородки, навесы и крыши дачных конструкций | 6-8 мм |
Шумовые барьеры, зенитные фонари | 10 мм |
Автомобильные парковки и прочие сооружения, имеющие большую площадь | 16 мм |
Шаг каркаса зависит от толщины полимерного материала:
Несущие опоры продольного типа | 70 см |
Поперечные опоры | до 8 мм |
8 – 16 мм | 100 см |
Козырёк над крыльцом строения.Источник artkovka.com.ua
Виды опорных конструкций
Все навесы, к какому типу бы не относились, имеют вид опорных вертикальных столбов с крышей. Материал для изготовления каркасных конструкций разный: дерево, металл, бетон, кирпич, камень. Стоит отметить, что наибольшей популярностью пользуются металлические и деревянные сооружения.
Деревянные
Подобные навесные конструкции отличаются сравнительно низкой стоимостью, поэтому наиболее распространены. Для изготовления каркаса берётся профилированный и клееный брус 100*100 (150*150) миллиметров в поперечном разрезе.
Сырьё имеет ряд недостатков: высокая горючесть, низкая устойчивость к влаге, подверженность заражению паразитами. Для предотвращения вредоносных воздействий, деревянную поверхность подвергают обработке антисептиками, огнеупорным составом, маслом, лаком.
Металлические
Металлические каркасы более прочны и долговечны, если вовремя провести обработку против коррозии. Для опор берутся трубы диаметром 50-150 миллиметров. Прочие конструкции выполняются из металлопроката, сечение которого зависит от площади закрепляемого листа:
- 40*20 миллиметров при навесе до 5 метров;
- 40*40 или 30*60 – более 5,5.
Также для опорных сооружений используются кованые элементы или сборные конструкции из алюминия.
Навес на кирпичных опорах.Источник bruschatka-moskva.ru
Прочие виды
Наиболее затратный с денежной стороны вариант – каркасы из бетона, кирпича или камня. Подобные сооружения внушительны на вид, но в то же время не громоздки. Это обеспечивается прозрачностью полимерного пластика. Отличаются высокой степенью устойчивости к внешним факторам, но в отличие от деревянных и металлических конструкций, их невозможно демонтировать и перенести на другое место.
Какой поликарбонат выбрать, смотрите в этом видео:
Выводы
Для сооружения навеса во дворе частного домовладения требуется определиться с его функциональностью. Исходя из того, для чего будет использоваться конструкция, выбирается изначальный материал. Толщина профиля и шаг каркаса зависит от площади покрытия, в свою очередь, параметры опорной конструкции – площади и толщины.
Ещё немного внимания! |
Что это такое: особенности

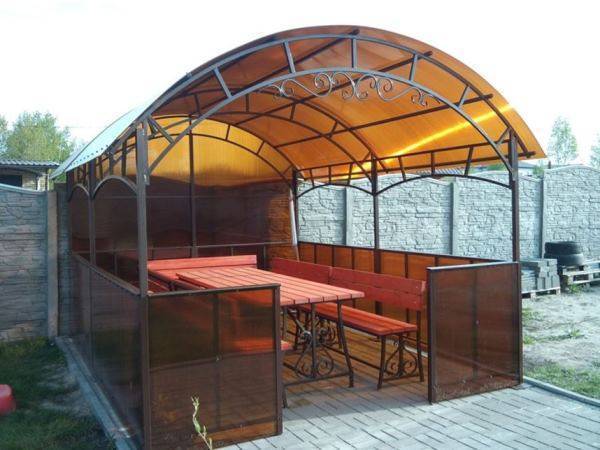

Беседка — это отдельно стоящая архитектурная единица во дворе частного дома или дачного участка. Данная садовая конструкция служит для отдыха, способствует защите от дождя. В ней можно просто проводить время с друзьями, обедать, играть в настольные игры. Беседки бывают открытыми, частично или полностью закрытыми. Многие люди устраивают рядом с такими объектами террасы. Не существует ограничений в дизайне этих конструкций, поэтому вы можете оборудовать на своей территории пляж, шашлычную, место для сна и игр.
Каждый человек желает, чтобы на его участке присутствовал уголок, в котором можно спрятаться от палящих лучей солнца и холодных ветров. Зону отдыха часто окружают зелеными насаждениями, благоухающими цветами, чтобы создать подходящую для расслабления обстановку. Когда речь заходить о малом архитектурном объекте, большинство людей подразумевает именно наличие на участке беседок.
Уличные сооружения для отдыха на протяжении нескольких столетий считаются выразительным компонентом садового дизайна и самой востребованной декорацией, которая занимает лидирующие позиции среди малых архитектурных объектов. С помощью беседок можно подчеркнуть направленность интерьера участка и заметно преобразить любую часть территории.
Перед тем как приступать к обустройству зоны отдыха, следует изучить особенности подобных конструкций.
- с помощью оригинального подхода и декора вы сможете сделать беседку лучшим местом на своем участке, где можно расслабиться и пообщаться с близкими;
- данные архитектурные формы отличаются многофункциональностью, так как в них вы можете не только отдыхать, но и использовать в качестве зоны для приема пищи;
- любая беседка должна оснащаться надежной крышей, которая защитит вас от непогоды;
- планируйте размер будущей постройки. Несмотря на внешнюю компактность, внутри нее должны поместиться все домочадцы;
- чтобы беседка повторяла стиль дома и дачного участка, следует серьезно отнестись к вопросу выбора дизайна.
Если сравнивать строительство беседки с возведением загородного дома, монтаж такой малой архитектурной формы сопровождается меньшими денежными тратами и усилиями. Однако вам потребуется учитывать все мелкие детали, чтобы объект был качественным и соответствовал заявленным ожиданиям. Приобретайте только проверенные строительные материалы, чтобы беседка стала привлекательной и практичной.
Как правильно определить размеры конструкции, и разработать чертёж
В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:
- выбрать место, где будет устанавливаться навес;
- измерить площадь, и просчитать каркас;
- определиться, из какого материала будет сооружён скелет: из дерева или металла;
- выбрать тип поликарбоната;
- составить чертёж.
В открытых источниках можно найти огромное количество готовых проектов
Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.
Классификация в соответствии со спецификой использования
Дачные навесы из современного материала — поликарбоната — могут выбираться в различных целях. К примеру, из данного материала можно изготовить защитный козырек для автомобильной стоянки – под одну или две машины. Подобная конструкция обеспечит защиту автомобиля от осадков и солнечных лучей. При желании можно создать в саду козырек нестандартной формы, который будет смотреться необычно.
Навесы из поликарбоната под одну машину для дачи, фото
Важно! Еще одно весомое преимущество поликарбонатных конструкций заключается в их экологичности. Для многих дачников этот параметр имеет большое значение.. Еще один вариант применения полезных характеристик поликарбонатных покрытий – изготовление навеса для зоны, в которой располагается бассейн
Создать такой навес вполне реально своими руками. Защитная конструкция у бассейна будет сделана в виде просторного или небольшого павильона с крышей. Под навесом можно будет укрываться от солнца и комфортно проводить время на свежем воздухе
Еще один вариант применения полезных характеристик поликарбонатных покрытий – изготовление навеса для зоны, в которой располагается бассейн. Создать такой навес вполне реально своими руками. Защитная конструкция у бассейна будет сделана в виде просторного или небольшого павильона с крышей. Под навесом можно будет укрываться от солнца и комфортно проводить время на свежем воздухе.
Наличие большого защитного козырька над бассейном дает возможность предотвратить зацветание воды, ее засорение опавшими листьями и другим мусором. Фактура навеса, отталкивающая влагу, обеспечит стекание капель по его поверхности.
Навесы для бассейнов из поликарбоната, фото
Пользоваться крытым поликарбонатным павильоном можно даже в прохладную погоду: даже сильные ветряные порывы не повредят конструкцию. Но учтите, что возведение такого навеса потребует немалых материальных затрат, конечная стоимость будет зависеть от размеров.
На многих приусадебных участках поликарбонатные навесы пристраиваются к дому. Защитный козырек над крыльцом защитит вход в здание и частично зону рядом с ним. Нередко выполняют устройство и установку козырька над калиткой и перед гаражом, над дверью у входа в дом, над песочницей и качелями, окнами и даже над балконом частного дома.
Навесы над крыльцом из поликарбоната, фото
При наличии пристроенного к дому навеса вы получите возможность выходить из дома, не опасаясь намокнуть под дождем или обгореть на солнце при более длительном пребывании на улице, а различные варианты оформления обеспечат гармоничное сочетание пристройки с архитектурным обликом здания.

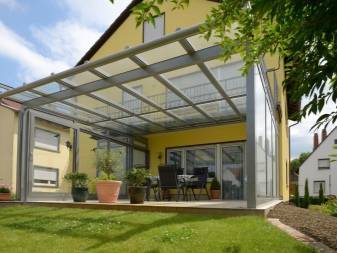

Навес из поликарбоната, пристроенный к дому, фото
Кроме поликарбонатного козырька над входом, вы можете построить схожее сооружение над террасой или открытой верандой. Крытая поликарбонатом терраса обеспечит комфортные условия для отдыха на свежем воздухе и созерцания окружающего пейзажа. Поликарбонатный навес над террасой станет надежной защитой от дождя и солнца.
На заметку! Под поликарбонатным козырьком, расположенным над террасой, можно сделать зону для приготовления пищи.
При наличии балкона в здании поликарбонатный навес станет отличным решением для его защиты от непогоды. При наличии защитного козырька над балконом вы сможете находиться в этой зоне даже в плохую погоду.
Козырек над балконом из поликарбоната, фото
Еще одно преимущество применения данного материала – снижение степени износа элементов балкона. В первую очередь, это актуально для балконов из дерева, так как при постоянных контактах с влагой возрастает вероятность поражения конструкций грибком, снижения прочности сооружения.
Рекомендация: поликарбонат насыщенного оранжевого цвета прекрасно подойдет для балконов, используемых для выращивания растений. Растительность будет получать достаточное количество света, необходимого для хорошего роста.
Защитный козырек может быть матовым либо прозрачным – на ваш выбор. С его помощью вы сможете добиться нужного уровня освещения в беседке, создать располагающую к отдыху атмосферу.
Навесы из поликарбоната во дворе, фото
Самым простым вариантом является скамейка, оснащенная поликарбонатным козырьком. Ее можно расположить в любом месте на участке, она не займет минимум места и защитит от внешних раздражающих факторов. Скамейку можно разместить на удалении от дома или поблизости от центрального входа.
Обзор видов
Пристенный навес к частному дому – это конструкция, которая может принимать любые формы и использоваться для различных практических нужд. Рассмотрим существующие разновидности более подробно.
По форме
Рассуждая глобально, поликарбонатные навесы, пристраиваемые к дачному или садовому дому, бывают всего трех типов, если мы говорим об их форме. Самый простой вариант – это обыкновенный плоский поликарбонатный лист без каких-либо изысков. Как говорится, просто и со вкусом, хотя большинство хозяев отдают предпочтение не таким решениям, считая их слишком уж простыми.

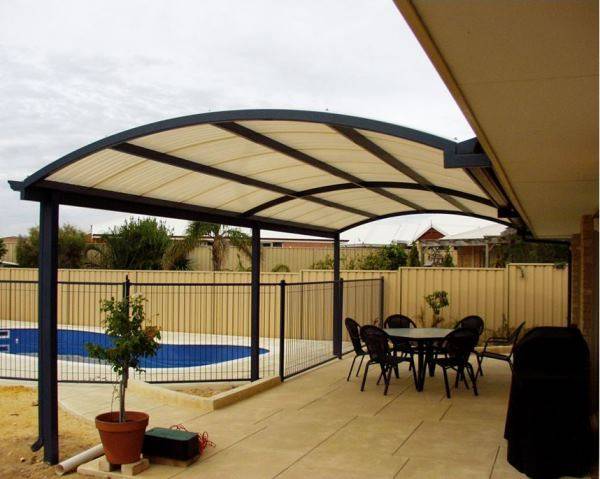

Куда более распространенным вариантом формы для поликарбонатного навеса является полукруглый – его можно встретить практически в каждом дворе. Степень закругленности детали из поликарбоната может быть разной, почти достигая полукруга или демонстрируя минимальную кривизну.
Гипотетическая окружность при этом может прилегать к зданию боком или как бы утопать в нем, когда выдвинутый край козырька располагается ниже, нежели точка опоры. Такой вариант поликарбонатного навеса актуален и для строительства козырька над крыльцом или любым выходом, и для возведения навесов для автомобиля. Во втором случае конструкция может быть намеренно сделана закрытой боковыми стенами – даже не имея высоты вплоть до крыши, они позволяют создать нечто вроде гаража, защищающего припаркованное авто от негативного воздействия атмосферных явлений.
Третий тип навесов из поликарбоната следует назвать творческим или альтернативным – сюда просто входят абсолютно все изделия, которые по описанию не подходят ни к первой категории, ни ко второй. В большинстве случаев это просто двойной навес, состоящий из двух отдельных деталей, которые могут быть как плоскими листами, так и изогнутыми.
Для строительства «легких гаражей» подобные решения обычно не применяются, а вот на крыльце специфической формы, например, с поворачивающейся лестницей, это чуть ли не единственный адекватный вариант.
По типу примыкания к стене
В большинстве случаев поликарбонатный козырек примыкает только к одной стене и только одной своей стороной. О том, что даже у полукруглого изделия примыкание может быть как с торца, так и боком, мы уже сказали, потому остается добавить только, что примыкание одной стороной к одной стене может быть как горизонтальным, так и наклонным. Второй вариант можно увидеть там, где крыльцо заметно возвышается над уровнем грунта или тротуаром, и вниз к нему ведет лестница, накрытая таким козырьком.
В некоторых случаях строят угловые козырьки, которые двумя своими смежными сторонами прилегают к двум смежным стенам здания. Таким методом обычно создается небольшая крытая терраса, которая часто выглядит слегка асимметрично ввиду невозможности расположить входную дверь непосредственно на углу здания. Тем не менее существуют достойные примеры адекватного вписывания такого решения в проект.
Более того, поликарбонатный навес может упираться в противоположные стены своими противоположными сторонами. Так его располагают обычно в том случае, когда он нужен для организации парковочного места для легкового автомобиля – тогда стены возводятся специально, если только нельзя использовать каркас двух соседствующих зданий, и уже на эти опоры устанавливается поликарбонатный щит. В некоторых случаях использовать можно и третью стену, которая в данном случае будет тупиком.
Как сделать своими руками?
Простой навес из поликарбоната не сложно выполнить самостоятельно. Это легкий и удобный для монтажа материал, он не крошится и не растрескивается во время кроя. Расскажем подробнее, как построить арочное покрытие своими руками.
Чертежи и размеры
Прежде чем начать строительство, следует определиться, какой навес нужен – автомобильный, над беседкой, двором, зоной барбекю. Стоит найти место для предстоящей постройки, размер которой напрямую будет завесить от возможности территории. Затем составить схему будущей конструкции, произвести расчёты нагрузки кровли на опоры (с учетом снега). Необходимо также выбрать материал для навеса и рассчитать его количество.
Изготовление каркаса
Работа над конструкцией начинается с возведения опор. Для этого необходимо очистить и разровнять выделенную под навес территорию. Затем, согласно эскизу, с помощью веревки и колышек сделать разметки под опоры. Углубления (50-80 см) пробурить или выкопать лопатой, на дно засыпать песок, щебень. Когда ямы готовы, необходимо установить в них опоры, выровнять их с помощью уровня и залить цементом. Если навес большой, кроме угловых колонн, монтируют промежуточные с шагом 1,5 или 2 м.
Когда бетон просохнет, по верхнему краю опор делают обвязку с помощью профилированной трубы. Затем переходят к изготовлению ферм, их собирают отдельно. Сначала изготавливают шаблон одного прогона, к нему с помощью сварки крепят мелкие металлические детали. Остальные прогоны изготавливают по примеру первого. Готовые конструкции поднимают и приваривают к профилированным трубам верхней обвязки.
Монтаж листа
Раскрой и укладку листов поликарбоната производят согласно чертежу. Для этого на материале фломастером делают разметки, с помощью циркулярной пилы пластик раскраивают, затем освобождают торцы от налипшей стружки. Во время кроя следует учитывать направление ячеек сотового поликарбоната. Листы должны ложиться так, чтобы конденсат в них не скапливался, а имел возможность стекать под уклон кровли.
Монтаж листов происходит с помощью термокомпенсирующих шайб. Стыковать швы нужно так, чтобы они совпадали с металлическим профилем. Между листами оставляют зазоры до 3 мм, на расширение материала при нагреве на солнце. Крепеж к краю происходит не ближе 4-5 см. Стыковочные места закрывают профильными лентами с уплотнителем, подобранными по цвету поликарбоната. Верхние торцы прячут под алюминиевой лентой. Нижние стыки скрывают перфорированной защитой, она дает возможность конденсату не задерживаться в ячейках материала.
Виды, расчет и проектирование навесов, выбор материала каркаса
Двускатный навес
Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.
Опорные столбы устанавливаем следующим способом:
- Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
- Внутрь устанавливаем арматурный каркас.
- Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
- Анкерами прикручиваем опоры к фундаменту.
Бетонирование опор
Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части
Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки
Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:
- При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
- Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
- Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.
Ручной трубогибочный станок
Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.
На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.
Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.
Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм
Монтаж прогонов
Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.
Работы с боковинами
А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами
Особое внимание следует уделить трем моментам:
- Строгая вертикальность вкручивания саморезов.
- Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
- От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
- Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.
Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы
Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:
- Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
- Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.
Дополнительная фурнитура
Из чего сделать навес во дворе частного дома?
В независимости от функций навеса он не имеет чересчур сложной конструкции, состоящей из опоры, каркаса и крыши. Материалы необходимо выбирать в соответствии со стилем дома и общего ландшафтного дизайна. В качестве опор можно использовать деревянные брусья, кирпичные столбики или стальные трубы. Для каркаса лучше всего использовать дерево или металлопрофиль. Для кровли используется материал, аналогичный тем, что использовался на других строениях. Оптимальными вариантами кровли будут: пластик, поликарбонат, профнастил и металлочерепица.
Навес из профнастила
Именно профнастил считается оптимальным для кровли навеса, так как он прост в монтаже, недорого стоит, обладает высокой плотностью и долговечностью. Кроме того, этот материал практичен и удачно сочетается с любыми другими используемыми материалами.
Разновидности навесов
Если вы решили возвести козырек или навес на участке, сразу определитесь с конфигурацией. Поликарбонат – материал гибкий, поэтому возводить можно арочные и каскадные навесы, кровли с одним или двумя скатами. Разберем эти варианты подробнее.
Арочные конструкции
Наиболее популярный тип. Подходит для защиты и украшения просторных автостоянок, длинных проходов между строениями и небольших козырьков над крыльцом. Судите сами:
- полукруглая форма способна сама очищать себя от снега;
- опущенные боковины служат дополнительной защитой. Такая конструкция более устойчива к порывам сильного ветра.
Имеется и недостаток: при строительстве элементы нужно сгибать, что требует сноровки и специальных приспособлений.
Для постройки навеса из поликарбоната арочного типа нужна сноровка, потому что листы поликарбоната нужно будет сгибать
Каскадная система
Такую постройку получают, объединив в одно целое несколько арочных. Обычно ее применяют для покрытия ряда лестничных пролетов, когда приходится вести навес под сильным уклоном. Плюсы этого варианта:
- во время дождя каскадная конструкция уводит воду в сторону, защищая людей, стоящих даже на начальных ступеньках;
- система из нескольких арок внешне выглядит куда эстетичнее, чем единый сплошной навес, направленный вниз под большим наклоном.
Говоря о недостатках, упомянем повышенную сложность конструкции. На ее проектирование и монтаж придется потратить много времени и средств.
Односкатная кровля
К такому варианту прибегают, когда стремятся к максимальному упрощению. Например, для возведения пристройки с навесом у стены дома. При монтаже нет нужды сгибать профили и листы материала, не понадобятся специальные стропильные фермы, легко обойтись продольными и поперечными балками.
Навес из поликарбоната односкатной кровли является наиболее простым видом в постройке
Двускатный навес
Данный вариант предпочтительнее односкатной кровли. Преимущества следующие:
- двусторонние скаты лучше защищают от ветра и осадков;
- снега на крыше скапливается меньше;
- каркас изготавливают более жестким, поэтому постройке не страшны сильные ветровые нагрузки.
Недостаток: сложное строительство, придется тщательно сводить два ската под требуемым углом.
