Опалубка для бетонной лестницы своими руками

Бетонные винтовые лестницы в доме

Свое законное место среди различных типов винтовых лестниц прочно заняли конструкции из армированного бетона. Их распространению способствуют такие несомненные преимущества как:

• Прочность;
• Долговечность;
• Неподверженность влиянию влаги;
• Надежность;
• Простота изготовления;
• Сравнительно низкая стоимость.

Необычный дизайн лестницы

К недостаткам можно отнести большой вес конструкции из бетона. Такую конструкцию можно установить только в доме с достаточно надежными перекрытиями.

Как сделать такую лестницу?

Многие относятся к конструкциям из бетона предвзято, ассоциируя их с безликими маршами многоквартирных домов и государственных учреждений. И напрасно, отделанные плиткой или деревянными панелями, эти конструкции ничем не уступят деревянным и металлически с дизайнерских фото.

А замечательная выносливость таких конструкций позволяет украшать их плитами из природного камня и натурального мрамора.

Виды бетонных винтовых лестниц

Все многообразие лестниц из бетона можно разделить на следующие виды:

• Гладкоподшитые. Отличительной чертой таких конструкций является гладкий нижний край, от чего и происходит их название
• Двойной каркас. У этого типа, в отличие от предыдущего, низ, является ступенчатым, «отзеркаливая» верх. Такие конструкции тяжелее и требуют больше материала, зато более прочны и интересны с точки зрения дизайна.

Конструкции не тетивах и косоурах. Тетивы и косоуры несвойственные элементы конструкций бетонных лестниц, сложность изготовления возрастает многократно, зато позволяют делать «прозрачные» конструкции без подступенков. От тяжеловесности бетона не остается и следа. Особой визуальной легкостью отличаются конструкции на одном косоуре – центральном, либо смещенном.

Бетонная винтовая лестница своими руками

Хоть выше уже говорилось о сравнительной дешевизне бетонных конструкций, услуги наемных специалистов вместе с материалами скорее всего перевалят за отметку $1000, поэтому многие берутся за изготовление бетонной винтовой конструкции своими руками.

Проще всего своими руками изготовить монолитную винтовую гладкоподшитую лестницу. Примерный порядок работ при ее изготовлении будет таким:

• Составление проекта и расчет конструкции.
• Изготовление опалубки. Это самый трудоемкий и ответственный этап работ. Опалубка изготавливается их пиломатериалов: подпорки – из прочного бруса, боковые поверхности – из досок, криволинейные поверхности (например, закругленные края ступеней) – из фанеры. Доски и фанера могут заметно коробиться от влаги, поэтому если эти материал предполагается использовать многократно, их следует защитить гидроизолирующим материалом – толем или рубероидом. Для соединения частей опалубки между собой используются саморезы.

Особое внимание следует уделять палубе опалубки – эта часть будет испытывать на себе и передавать подпоркам массу бетона. Разрыв палубы приведет к разливу потере большого количества бетона. Также следует усилить доски, формирующие ступени

Особенно это касается досок в нижней части опалубки, так как они будут испытывать при заливке повышенную нагрузку

Также следует усилить доски, формирующие ступени. Особенно это касается досок в нижней части опалубки, так как они будут испытывать при заливке повышенную нагрузку.

• Производится закладка (вязка) арматуры. Для армирования конструкции используется стержень диаметром 12 мм. Поперечные стержни укрепляются в стены для создания связи лестницы с конструкцией здания. Арматура укладывается в виде решетки с ячейкой размером около 20см. Стержни арматуры связываются проволокой для того, чтобы избежать их смещения вовремя заливки. Для облегчения этой операции используйте специальный крючок.
• Во время заливки сначала нужно полностью залить две-три нижние ступени и дать им полностью просохнуть. Это поможет избежать вытекания жидкого бетона.

Сразу после заливки каждой ступени бетон в ней нужно «пошевелить» куском арматуры или любой достаточно прочной палкой, для того, чтобы выпустить пузыри воздуха, который может скопиться в полостях.

• В процессе засыхания бетону придается вибрация с помощью вибромашины. Это позволяет окончательно устранить все возможные полости. «Сползающий» бетон снова перераспределяется наверх.
• После окончательного высыхания бетона опалубка снимается.
• Ступени шлифуются для придания им окончательного либо пригодного для дальнейшей отделки вида.

Период полного высыхания бетона составляет около двух недель. В это время пользоваться лестницей нельзя. Если на верхних этажах продолжаются работы, необходимо предусмотреть альтернативные пути доступа. Более подробно все этапы работ отображены на фото и видео.

Поэтапное изготовление опалубки

1. Составляет план будущего крыльца с указанием его высоты, ширины, количества и длины ступеней. Согласно составленной схеме делается разметка на земле с использование металлических или деревянных колышков. Важна точность, от которой зависит прочность крыльца и эстетичный вид ступеней.
2. Деревянная опалубка изготавливается из обрезной струганной доски толщиной в 4 см и шириной в 10 см. Из материала собирается 3 щита. Один размером в 2,8 х 0,3 м, два 1,2 х 0,3 м. Подготавливаются крепежи (саморезы) и брусья (по длине больше высоты щита), имеющие заостренные концы для монтирования в грунт. Для улучшения качества бетона к поверхности досок степлером крепится толстая пленка.
3. Щиты забиваются в грунт до выбранной высотной отметки.
4. Щиты связываются углами. Для повышения прочности конструкции используются расчалки, изготовленные из бруса. Устанавливаются рядом с щитами, упираясь в доски одним концом, а другим – в грунт.
5. Вязка арматурного двухуровнего каркаса, состоящего из двух, связанных вертикальными связами, горизонтальных решеток.
6. Опалубка своими руками для второй и следующих ступеней делается из деревянных щитов, каждая группа которых уменьшается в размерах. Схема установки делается по аналогии с первой ступенькой.

Фото этапов работы:

Собираем щиты, устанавливаем, закрепляем, делаем начальное армирование

Делаем бетонную подготовку и доделываем армирование

Крепим горизонтальные доски для опалубки ступеней

Готовое крыльцо

Заливка бетона проводится за один прием. Для ускорения процесса можно сделать желоб, избавляющий от необходимости перетаскивания готового раствора от бетономешалки до рабочего места.

После заливки бетона провибрировать крыльцо, удалив попавший воздух. Сделать это можно виброукладчиком или своими руками при помощи лопаты и трамбовки.

Снимается опалубка через 4 недели после проведения работ. За это время материал полностью застынет и опора для ступеней будет не нужна. Застывший бетон покрывается гудроном.

https://youtube.com/watch?v=vhCEZGI9Z4w

Возведение лестницы из бетона на второй этаж частного дома

При сооружении лестницы из бетона нужно внимательно изучить требования действующей нормативно-технической документации.

Расчет одномаршевой бетонной лестницы

Расчет угла наклона бетонной лестницы

Изначально нужно осуществить ряд подготовительных работ:

• выбор конструкции;
• теоретический расчет прочности пролета;
• определение номенклатуры и количества необходимых стройматериалов и комплектующих изделий.

Далее приступают к разработке конструкторской документации исходя из следующих правил:

• Угол наклона лестничного марша должен находиться в пределах от 25 до 45°. Предпочтительным вариантом является угол наклона 45°, при котором лестница наиболее удобна и безопасна в эксплуатации. Однако во многих случаях угол наклона лестницы принимают равным 25 и 35°.
• Исходя из угла наклона лестницы и зная ее высоту, определяют высоту и ширину ступеней. Оптимальными размерами ступенек считаются: высота подступенка -17 см, а ширина проступи (размер от края ступеньки до подступенка) – 29 см. Число ступенек для одномаршевой конструкции не должно превышать 18, в остальных случаях не больше 16. Определяя количество ступеней, их геометрические размеры можно изменять в пределах 3 см.
• Ширина марша в каждом конкретном случае определяется индивидуально. Если лестница будет расположена между двумя стенами, ее ширина принимается равной расстоянию между стенами. Когда одна сторона марша висит в воздухе,ширина должна составлять примерно 80-90 см.
• Размеры лестничной площадки, которая примыкает к двери, должны быть достаточными для того, чтобы на ней свободно разминулись два человека и могла беспрепятственно открываться дверь.

Соблюдение перечисленных параметров позволит сделать пользование лестницей комфортным и безопасным.

Изготовление опалубки

Опалубка для межэтажной лестницы

Чтобы сделать бетонную лестницу своими руками, понадобится изготовить и установить опалубку. Для этого нужно подготовить:

• водостойкую фанеру толщиной не менее 12 мм;
• обрезные строганые доски толщиной 25-30 мм;
• брус сечением 100х100 мм;
• стальные уголки и саморезы для дерева;
• сетку из арматуры диаметром 10-12 мм и размером ячейки не более 5х5 см.

Сетку связывают мягкой проволокой диаметром от 0,7 до 1,0 мм. Размер ячейки при этом должен иметь размер 5х5 см.

Соединение элементов опалубки между собой осуществляют саморезами, что значительно облегчит разборку по окончании работ.

Опалубка для криволинейной лестницы

Опалубку железобетонной лестницы своими руками собирают в следующем порядке:

1. Устанавливают нижнюю часть, представляющую собой набор щитов, собранных из листовой фанеры и/или досок. При этом ее укладывают на подпорные бруски под заданным углом наклона. Количество и шаг установки брусков должно совпадать с количеством и шагом ступенек.
2. Монтируют боковые части опалубки. Если одна сторона лестницы примыкает к стене, устанавливают только одну боковую часть.
3. К боковым частям опалубки стальными уголками крепят доски или фанерные листы, формирующие подступенки, количество и размеры которых должны соответствовать расчетным значениям.
4. Все стыки, обращенные к бетону, зачищают и заглаживают цементно-песчаным раствором.
5. Пролеты в несколько ступеней укрепляют армирующей сеткой, установленной на специальных пластмассовых подставках. Высота установки 2-3 см от поверхности опалубки, обращенной к бетону.

Заливка бетоном

Заливка бетоном опалубки

При заливке бетона в опалубку необходимо соблюдать следующие требования:

• заливать бетон начинают с нижних ступенек;
• заполнение опалубки бетоном осуществляется безостановочно;
• в процессе заливки раствор необходимо тщательно утрамбовывать по всей площади залитой конструкции;
• поверхность каждой ступени выравнивают и заглаживают, добиваясь при этом горизонтальности;
• лестницу укрывают полиэтиленовой пленкой на 5-7 суток и в жаркую погоду регулярно смачивают водой.

Заливают конструкцию тяжелым бетоном марки М200. Изготовить его можно и самостоятельно исходя из следующих пропорций:

• цемент М400 – 1 кг;
• промытый и просеянный речной песок – 2,8 кг;
• гранитный щебень (фракции 10-20 мм) – 4,4 кг;
• пластификатор (жидкое мыло) – 10 мл;
• вода – 0,7 л.

Демонтаж опалубки

Опалубку разбирают не ранее, чем через 25-28 суток. Это расчетное время застывания бетона при температуре окружающего воздуха 20-25°С. За это время бетон наберет 70-80% марочной прочности.

В процессе работы не допускается образование трещин и сколов.

Плюсы монолитных лестниц

Лестничные переходы, отлитые из бетона, эксплуатируются десятилетиями. Они имеют высочайшие прочность и несущую способность, огнестойкие и не горят. Такими лестницами дополнительно усиливается конструкционный каркас построек. Использование монолитных лестниц внутри и снаружи зданий предопределено их морозостойкостью и влагонепроницаемостью. Несущий арматурный каркас надежно защищен бетонным камнем от коррозии.

Бетонная основа остается монолитна под действием внешней среды. Возникшие дефекты можно просто залить новым раствором. Межэтажные переходы создаются на строящихся объектах, не требуя привлечения дорогих материалов, кранов.

После снятия опалубки лестница доступна для бесшумного перемещения стройматериалов. Любые варианты таких изделий стоят без подпорок, что позволяет рационально использовать пространство под ними. Подобные конструкции не имеют ограничений по реализации инженерных идей и декорированию.

Конструкции лестничных переходов различаются в зависимости от способа формирования и места размещения.

Винтовая

Грамотно созданная монолитная лестница становится надежным и удобным элементом дома.

Устройство своими руками

Чтобы самостоятельно разработать и установить опалубку, необходимо иметь некоторые навыки в выполнении плотницких и бетонных действий

Еще важно грамотно выполнить расчеты и подготовить материалы, чтобы получить крепкую и красивую конструкцию

Необходимые материалы и инструменты

Для реализации проекта опалубки следует позаботиться о таких материалах:

1. Обрезная доска толщиной 30-40 мм.
2. Фанера толщиной 20 мм.
3. Ребристая арматура. Ее сечение может варьироваться от 10 до 16 мм.
4. Брус с сечением 100х100 мм.
5. Саморезы для древесины.

Еще необходимо найти ряд инструментов, в числе которых:

1. Строительный отвес и уровень.
2. Пила или ножовка.
3. Шуруповерт.
4. Молоток.

Расчеты

При выборе наклона пролета следует придерживаться значения 30 градусов

Это по-особому важно при организации входной лестницы или крыльца. С целью экономии свободной площади внутри дома допускается отклонение до 40-45 градусов

Если нужно обустроить лестницу в мансардное помещение или подвал, разрешается использование более крутого спуска.

В зависимости от выбранного наклона определяется число ступенек. Их высота составляет 100-200 мм, а ширина — не меньше 200 мм.

Если в доме живут маленькие дети или пожилые люди, допустимая высота не может превышать 15 см.

Число ступенек определяется по простой формуле: высота подъема делится на высоту ступени

При желании нанести отделывающий слой понадобится обратить внимание на толщину клеевой основы и материала отделки

Изготовление и сборка

Руководствуясь составленными расчетами, можно переходить к основным этапам монтажа опалубки для железобетонной лестницы. В первую очередь следует подготовить дощатый каркас опалубки, боковые ограничители и ребра жесткости. Нижнюю часть конструкции выстилают фанерой.

Используя бруски, доски и фанеры, а также специальный трафарет, можно начинать вырезание формы ступеней. Для соединения всех деталей применяют саморезы. С их помощью будет удобно демонтировать конструкцию. Чтобы достичь лучшей прочности крепления, рекомендуется воспользоваться металлическими уголками.

На этапе подгонки деталей необходимо обеспечить хорошую изоляцию от просачивания раствора. Любые щели и зазоры покрываются монтажной пеной. Ее остатки срезаются.

Армирование

Чтобы усилить конструкцию марша лестницы, важно предусмотреть наличие хорошего армирования. На основе ребристого прута с помощью сварочного оборудования делается сетка

Ее принято размещать на высоте 2-3 см выше опалубки по длине пролета. Для этой цели применяются вставки из пластика или загибаются края прутов.

По возможности арматурные пруты стоит соединить с закладными деталями или поместить в отверстия. Нельзя перегружать вес опалубки тяжелой арматурой, в частном строительстве можно обойтись без металлического каркаса.

Порядок бетонирования

На всех этапах бетонирования необходимо следить за соответствием горизонтальных конструкций вертикальным. Первые проверяются с помощью строительного уровня, а вторые — с помощью отвеса. Дальше необходимо установить арматурные сетки и каркасы, соблюдая наличие защитного слоя.

В выбранных точках с каркасом соединяются закладные детали, они будут использоваться для крепления балясин или стоек. Чтобы подготовить бетонную смесь, нужно применить такие компоненты:

1. Песок без глины.
2. Щебень.

Для заливки марша лестницы бетоном используется один проем. Саму процедуру выполняют по направлению снизу вверх, медленно заполняя опалубку подготовленным раствором. Чтобы смесь была достаточно вязкой, а прочностные свойства конструкции высокими, ее разбавляют щебнем.

Для предотвращения образования пустот в процессе бетонирования задействуется вибрационное оборудование. По завершении заливки слой разглаживается и выравнивается.

Чтобы избежать засыхания или растрескивания внешней поверхности, пока она не получит оптимальную степень прочности, монолит укрывается ПВХ-пленкой, дающей равномерное затвердевание раствора.

Когда бетонный слой окончательно затвердеет, для чего может понадобиться 28 дней, опалубка снимается. Если проектом не предусмотрено наличие тяжелой лестницы, разрешается демонтировать конструкцию раньше.

Если в качестве крепежных элементов использовались саморезы и уголки, демонтаж будет выполняться проще, чем в случае с гвоздями.

https://youtube.com/watch?v=V0YKv4IdCQ0

Отделка лестницы мягким материалом

После постройки лестницы, переходите к последнему шагу — отделке лестницы.

Монолитные лестницы предусматривают много вариантов отделки:

• обшив всю лестницу деревом с каждой стороны, можно подумать, что лестница полностью сделана из дерева ;
• соорудить на бетонном основании деревянные ступеньки. Смотреться будет так, как сверху постелили на ступени деревяшки по горизонтали, и приставили к ступеням доски по вертикали. Произведена зашивка всей верхней плоскости лестницы. Вся боковая часть остается бетонной. Она шпаклюется, шлифуется, подкрашивается в нужный цвет, облицовывается плиткой.

Как сделать отделку

Внешняя облицовка бетонной конструкции позволяет улучшить ее эстетическое восприятие и обеспечить гармоничное сочетание с экстерьером здания.

При отсутствии финансовых возможностей можно не осуществлять декорирование, а после заливки ограничиться следующими мероприятиями:

• выложить на бетонной поверхности гальку;
• создать текстуру, имитирующую плитку или камень.

Задумываясь о вариантах облицовки, целесообразно определить общее отделочное решение, обеспечивающее единство стиля сооруженного пролета со зданием. Ведь бетон в чистом виде не отличается особой привлекательностью.

В качестве отделочного материала может использоваться:

• клинкерная плитка, на поверхности которой имеется противоскользящее покрытие. Это актуально в зимнее время и дождливую погоду;
• керамогранит, отличающийся оригинальной текстурой. Материал обеспечивает презентабельность сооруженной конструкции;
• природный камень или его искусственный аналог. Каменная отделка лидирует по внешнему виду среди других типов облицовки.

Важными элементами, обеспечивающим привлекательный вид являются:

• оригинальный козырек;
• стильные перила.

Для любителей творческого подхода здесь открывается огромное поле деятельности, предоставляется возможность реализовать художественный вкус и фантазию. При этом крыльцо должно гармонично вписываться в общий дизайн строения. Среди разнообразных материалов широко применяется для облицовочных работ плитка, выбирать которую необходимо с учетом ряда требований.

Главные характеристики:

• наличие шероховатой поверхности;
• морозостойкий вариант исполнения.

Оригинально смотрится бетонное крыльцо с комбинированной отделкой ступеней, предусматривающей:

• однотонную отделку горизонтальной поверхности клинкерной плиткой;
• облицовку вертикальных поверхностей плиткой с орнаментом, близкой по цветовой гамме.

Выполнение работ по облицовке бетонной поверхности плиткой можно осуществить своими силами, соблюдая последовательность операций:

1. Очистите бетонную поверхность от пыли, удалите грязь.
2. Обработайте бетон составом для повышения адгезии.
3. Нанесите специальный клей на бетонную поверхность и плитку.
4. Плотно зафиксируйте клинкерную плитку, предохранив ее от сдвига.
5. Обеспечьте равное расстояние между плитками с помощью крестообразных распорок.
6. Произведите затирку сформированных швов с помощью специального состава.

Разнообразие материалов для создания опалубки лестничных конструкций

Особенность монолитной лестницы заключается в том, что она отличается особенной прочностью и надежностью благодаря отсутствию стыков и швов. Получить конструкцию, форма которой соответствует предпочтениям владельца дома и конструктивным особенностям жилья, можно соорудив опалубку для ее заливки своими руками. Среди множества вариантов бетонные лестницы чаще всего делают винтовыми или маршевыми.

Деревянная опалубка для крыльца

Опорой любого сооружения являются мощные балки, несущие на себе всю тяжесть конструкции. Форма ее зависит только от пожеланий застройщика, а качество зависит от соблюдения правил проведения работ и выбора материала:

Опалубку можно сделать из довольно легкого, но достаточно прочного дерева

Важно чтобы толщина доски была не менее четырех сантиметров, а выбирая бруски, заботятся о том, чтобы их сечение было не меньше чем 10×10 см. Они должны быть даже прочнее чем для фундамента.
Конструкции сложной формы создают с использованием ламинированной фанеры березового шпона

Толщина каждого листа составляет 21 мм
Отдельное внимание стоит уделить радиусным стенкам. В процессе заливки раствор может их просто выдавить, и чтобы избежать этого, достаточно обеспечить наличие качественных ребер жесткости.
Качественную опалубку можно собрать, используя листы металла или пластика
Важно обеспечить им надежные подпорки, чтобы своей тяжестью бетон не выдавил их, нарушив форму и размер всей конструкции.
Для усиления отдельных элементов таких ребер может быть недостаточно. В таких случаях используют металлический уголок. Это касается в первую очередь донной части, которую именно поперечные ребра жесткости смогут защитить от выдавливания тяжелым бетоном.
Крепеж осуществляется с помощью саморезов, длина которых превышает толщину листа не меньше чем на 4 сантиметра. Такую конструкцию проще демонтировать после застывания бетона.
Особую прочность конструкции придает металлический каркас, собранный из арматурных прутков.

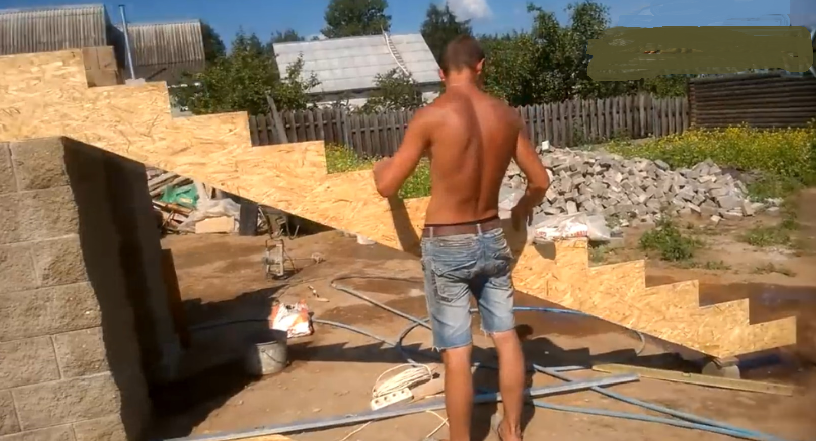

Установка каркаса опалубки

Дальнейшая сборка каркаса опалубки выполняется в следующем порядке:

• Собирается опорная рама из брусьев;
• Набиваются тетивы, подбивка донной части;
• Укладывается арматура;
• Устанавливаются подступенники.

Перед установкой тетив необходимо собрать несущий каркас опалубки. Для этого устанавливают два бруса, сечением 100х100 мм, с опорой на палубу верхней плиты и нижнюю опорную площадку. Предварительно каждый брус тщательно выравнивают по углу и плоскости будущей бетонной лестницы. Оголовки брусьев укрепляют вертикальными стойками из горбыля.

После выравнивания положения обеих брусьев с внутренней стороны по всей длине пришиваем по одной направляющей планке. Они используются, как направляющие и одновременно опорная поверхность, на которую будут укладываться доски зашивки.

Днище забиваем всплошную обрезками от плиты ОСБ и досками. Каждый новый кусок доски перед укладкой необходимо максимально тщательно подгонять так, чтобы стыки между набивкой получались максимально плотными, иначе бетонная масса порвет пленку и просочится в щели.

Эти брусочки усиливают жесткость тетив и одновременно служат для крепления планок подступенников. Прибиваем к брусу тетивы, для того чтобы закрепить в корпусе опалубки распорки и подступенники, каждую тетиву оббиваем короткими кусками горбыля. Набиваем стенки опалубки на палубе и нижней ступени.

Под днище опалубки устанавливаем опоры

Для формирования бетонной отливки потребуется не менее полутора кубов бетона, общий вес которого превысит две тонны, поэтому качеству подпорок необходимо уделять самое пристальное внимание

В качестве опор лучше всего использовать старый сухой, но крепкий горбыль или брус. Каждую опору подрезаем лобзиком по углу наклона бетонной лестницы, устанавливаем под днище и крепим с изнаночной стороны столярным саморезом. После установки подпорок нужно уложить доски в опалубку и пройти по ней ногами. Если под весом человека днище пружинит, то под опору в этом месте короба нужно будет подбить тонкий клин. Чтобы опоры не смещались под весом бетонной отливки, поверхность стяжки, на которую опираются подпорки, отсыпают тонким слоем сухого песка.

Внутреннюю поверхность короба застилаем толстой полиэтиленовой пленкой. Это поможет предупредить вытекание бетонного раствора и одновременно защитит пиломатериалы опалубки от воды и набухания. Чтобы пленку не оборвало во время заливки бетонной смеси, ее можно пришить к стенкам опалубки обычным степлером.
