Печь для бани с топкой из предбанника: чертеж, установка, отделка

Монтажно-строительные работы

Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем?

В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.

Установка печи предварительная

Установка печи предварительная (вид сзади)

Особое внимание уделяем термозащите в стеновом проеме

Защищаем базальтовым картоном и керамотканью

Крепление листа минерита в проеме

Крепление листа минерита в проеме (вид сзади)

Под зольником печи необходимо оставить небольшое отверстие для приточки свежего воздуха в парилку

Выкладываем проем между парным помещением и помещением, где топится печь, кирпичом. Между кирпичной кладкой и металлическим тоннелем печи оставляем зазор около 3 см

Обрезаем лишний базальтовый картон и фольгу. Зазор наполняем базальтовой ватой. После того, как предбанник обошьется вагонкой, зазор закроется наличником

Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.

Дымоход

Это более сложные работы, рассмотрим оба варианта вывода газов – сквозь стену и через крышу.

Монтаж дымоходов

Вывод дымохода через стену

Для дымохода мы возьмем обыкновенную металлическую трубу, соединение отдельных отрезков выполняется в раструб.

Шаг, №№
Фото
Описание
Шаг 1.

Замеры

Замерьте расстояние от котла к стене с учетом линейных размеров колена. Замерьте высоту отверстия в стене.
Шаг 2.

Колено для дымохода

Для обустройства дымохода, кроме прямых отрезков трубы, вам понадобится минимум два колена: одно для поворота трубы над котлом (дымоход будет находиться в горизонтальном положении), второе для поворота трубы на улице в вертикальное положение.
Шаг 3.

Отверстие под дымоход

В стене вырезаем квадратное отверстие и вставляем туда плиту минерита с круглым проемом под дымоход

На нужной высоте сделайте в стене отверстие. Это довольно трудная работа, придется использовать и длинные буры по дереву, и стамески, и бензиновую пилу. Просверлите по периметру будущего проема максимальное количество отверстий буром, стамеской или долотом уберите перемычки между отверстиями – получится неровная дыра. Пилой выровняйте края поема, сделать его круглым не удастся, пусть оно будет квадратным. По сторонам квадрата расстояние к дымоходу должно быть не менее 10 сантиметров.
Шаг 4.

Трубы дымохода

Разрежьте металлическую трубу точно по размерам с учетом соединения в раструбе

Важно: соединение в раструб нужно делать по ходу дыма. В противном случае возможно появление завихрений, что значительно уменьшает тягу

Все соединения обязательно следует промазать термостойким герметиком (черного цвета).
Шаг 5.

Вывод трубы через стену на улицу

Предварительно соберите дымоход в бане, на улицу должен выступать кусок трубы длиной не менее 10 сантиметров.
Шаг 6.

Крепление стального листа

Изолированная разделка в стене

В месте прохода дымохода сквозь стену под нижнюю часть трубы подложите небольшие куски кирпича или камни, это не допустит касаний трубы к деревянным конструкциям. Отверстие утеплите минеральной ватой или стекловатой, с обеих сторон прибейте листовую сталь. Не забудьте одеть на трубу металлический защитный лист еще до сборки дымохода.
Шаг 7.

Крепление дымохода к стене усиленное

Монтаж трубы дымохода

На этом внутренние работы закончены, можно выходить на улицу. Здесь вам понадобится еще одно колено для перевода горизонтальной трубы из стены в вертикальное положение. Крепить трубу к стене можно обыкновенными кронштейнами (такими же, как используются для фиксации водосточных систем). Верх дымохода нужно закрыть навесным колпачком.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

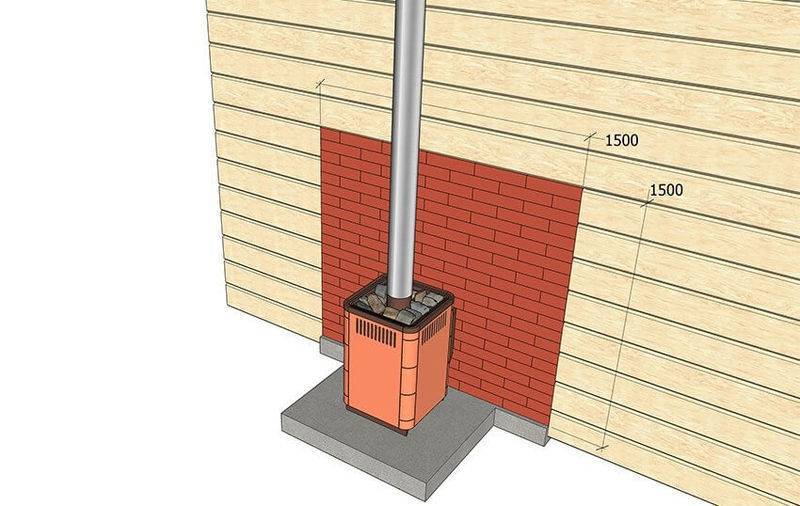

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Как установить каменку с наружной топкой?

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.

Как осуществить установку печки в баню

Этот процесс немного сложнее, чем монтаж обычного отопительного прибора – обустроить нишу в стене, для выхода в другую комнату.

Проще будет приобрести готовую конструкцию, например, банную печь «Атмосфера», изготовленную из высококлассного чугуна.

Преимущества прототипа с выносным каналом

Модели с топливниками навынос становятся более популярными, так как у них намного больше достоинств:

безопасность – нет риска отравления газами от горения дров;
комфорт – производится прогрев сразу двух помещений;
чистота – не будет щепок, опилок и грязи от дров

Это очень важно, так как обычно в ней ходят без обуви;
экономия пространства – как правило, печь забирает 1 м2 площади, а если помывочная небольшая, то это существенно;
хороший, насыщенный пар – топка выжигает кислород, от этого воздух становится сухим, что неблагоприятно сказывается на здоровье;
нет необходимости в монтировании специальной системы вентиляции, что экономит деньги и время.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

~~дымоходные трубы~~

Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

~~сэндвич-трубы~~

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Безопасное размещение и подключение электрической печи

Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.

Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО

Это отличная защита от короткого замыкания при перепадах напряжения в сети

Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.

Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».

Установка печи в баню с выносной топкой

Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.

На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:

Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
В коммерческих банях, где истопник не должен присутствовать при банных процедурах.

Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.

Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.

Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы — безопасные для здоровья человека и устойчивые к высоким температурам.

Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
От краев топочных дверец до дверей минимальное расстояние – 1,25 м.

Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.

Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.

Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
Размечаем и заливаем фундамент под установку;
Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
Выкладываем кирпичом проем и экран, устанавливаем печь;
Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Установка печи в бане с выносной топкой
