Виды и монтаж потолка армстронг

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

• минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
• металлические угловые профили – 3 м;
• направляющие основные, их длина 3,7 м;
• направляющие поперечные – 1,2 м;
• подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

• количество минеральной плиты стандартного размера – 2,78хS;
• профили металлические для монтажа на стену – Р/3;
• направляющие основные – 0,23хS;
• поперечные направляющие – 1,4хS;
• число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам

Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют

Монтаж потолка должен начинаться с крепления к стене профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Монтаж потолка «Армстронг»: специфика потолочного каркаса

Первый этап при установке «Армстронга» — монтаж периметра. Обычно по СНиПам периметральную высоту отбивают на метровую длину, т.е. на пузырковый уровень. Хотя часто монтажники сначала измеряют, какова горизонтальная напольная поверхность, отмечают высоту в комнатных углах. И только затем шнуром, покрытым метром, создают, «отбивают» контур.

Затем монтажники режут профиль для периметра и закрепляют его. Если стены кирпичные или бетонные, то лучшее крепление — саморезы в дюбелях. Если имеют деревянную обшивку, то гвозди. При последнем варианте основная нагрузка – на подвесах. Он удобен, правда, только тогда, когда светильников на потолке не очень много. Эксперты советуют не экономить на подвесах. Лучше для прочности купить пропиленовые дюбели или вовсе цанги из металла.

Следующий этап- обрез несущих профилей. Осуществление этого этапа возможно лишь тогда, когда все отверстия измерены. Обрезанный материал соединяют в планки и по периметру. Планки необходимо раздвинуть по длине, вмонтировать подвесы. Каждая несущая планка должна быть выровнена с помощью шнура. Только затем монтируют связи, поперечные или продольные, причем параллельно и по крестовой схеме. Крестовой вариант обеспечивает большую прочность. Он обычно применяется, если потолок требует утепления или дополнительных коммуникаций.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

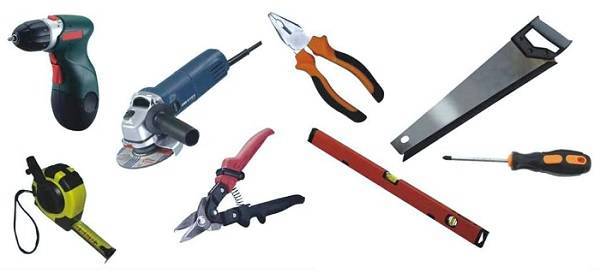

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

• пузырьковый строительный уровень;
• дрель либо перфоратор, которые предназначены для сверления бетона;
• рулетка;
• анкерные болты;
• шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
• болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Характеристики металлической подвесной системы Армстронг

1. Подвешенный профиль не выгибается и обеспечивает фиксацию соединяющих узлов без смещения.
2. Конструкция имеет легкий вес и компактную упаковку в сложенном состоянии, что удобно при транспортировке.
3. Профили изготавливаются по запатентованной технологии PeakForm, которая усиливает стабильность и устойчивость всей конструкции.
4. Соединение реек системой SuperLock спроектировано для создания безопасных стыков, которые при установке подтверждаются слышимым щелчком. Поперечные рейки легко снимаются и могут быть закреплены в другом месте.
5. Кромка ScrewStop предотвращает вращение тонких деталей профиля.
6. Подвес обладает значительной торсионной стабильностью.
7. Покрытие реек горячим цинкованием обеспечивает их стойкость к коррозии, насекомым и плесени.
8. Несущая профильная конструкция способна выдерживать значительные нагрузки порядка 170–200 кг.
9. Подвесная система обладает пожароустойчивостью. Конструкция несущей балки подвесной системы Prelude выдерживает в огне 23,5 минуты по сравнению с гипсовым или натяжным потолком, которые обрушиваются за 15 минут.

Несущие балки подвесной системы Prelude

Системы подвеса различаются профилями стыковки с потолочными плитами.

1. Черепичный – Tegular (Easy Elegance, HomeStyle).
2. Скрытая черепица – Flush Tegular (HomeStyle).
3. Квадратный – Square (Metallaire, HomeStyle).
4. Ступенька – Stepped (HomeStyle).
5. Скошенная фаска и желоб – Beveled Tongue and Groove (WoodHaven, HomeStyle).
6. Квадратная фаска и желоб– Square Tongue and Groove (TinLook).

Виды профилей стыковки с плитами

Кроме того, использование подвесной системы позволяет создавать арочные конструкции, позволяя тем самым не ограничиваться плоскими потолками. Радиус изгиба арки контролируется по желанию дизайнера, для поддержки дуги выпускаются специальные четырехвинтовые закрепы, чтобы усилить несущий профиль.

Арочные конструкции с применением подвесной системы

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.
