Проекты беседок с барбекю из кирпича

Создание фундамента

Самым простым вариантом является установка бетонной плиты. Такие изделия выдерживают вес любой беседки. Стоит отметить, что плиту можно укладывать на сухой грунт. Но перед этим необходимо выкопать заглубление нужных размеров и засыпать его щебнем. После таких действий необходимо уложить слой гидроизоляции. Чаще всего используется рубероид.

Но стоит помнить, что описанный вариант не подходит в случае, когда грунтовые воды располагаются высоко или если участок находится в низине. Из-за воздействия влаги беседку со временем может перекосить

Именно поэтому важно учесть все условия, которые могут воздействовать на строение

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Общие советы по строительству

Итак, при строительстве мангала из кирпича своими руками:

• работы ведутся при положительной температуре в сухую погоду;
• материалы складируются рядом с объектом;
• сухие смеси затворяются чистой водой без примесей;
• кирпич кладется с перевязкой швов;
• кладка начинается с углов, их вертикальность проверяется по отвесу;
• горизонтальность каждого кирпича контролируется по шнурке, натянутой между углами;
• для зоны высоких температур используются огнеупорные материалы.

После окончания кладки мангал должен 3-5 дней постоять, чтобы раствор просох и набрал прочность. Перед использованием жаровню рекомендуется 1-2 раза прогревается при небольшом огне.

Проекты постройки закрытой беседки с барбекю

Предлагаем рассмотреть несколько стилистических решений для возведения домика с мангалом.

• Классический стиль — фундамент имеет прямоугольную форму, правильные очертания и минимализм решения. Наличие декораций в виде цветочных растений добавит цвета в этот простой дизайн. Материалы: кирпич, оцилиндрованное бревно, блочные каменные материалы, клееный брус. Четырехскатная крыша, покрытая профильным железом или металлочерепицей.
• Буддистский стиль — заимствование дизайнерских решений из стиля постройки азиатских пагод. Такие павильоны идеально впишутся в ландшафт с небольшим прудом или даже садом камней.
• Хай-тек — правильные геометрические формы каркаса, пастельные тона, минимум мебели. Обязательное условие — огромные стеклопакеты и светлые полы, они создадут иллюзию большого пространства даже при скромных размерах фундамента. Односкатная крыша. Материалы: металл, стекло.
• Шале — стиль альпийских охотничьих домиков. Большой кирпичный камин — сердце такой беседки. Теплые клетчатые пледы на плетеных креслах, а на деревянном полу из широкой доски — ковер с длинным ворсом. Отличительные черты такого домика — тепло, уют, экологичность. Материалы: необработанный камень, рубленое бревно, оцилиндровка, бутовый камень. Двухскатная крыша с покрытием из натуральной черепицы, если позволяет бюджет, и если не позволяет — металлочерепица коричневого цвета.

Как выбрать мангал

Мангал должен подходить и в стилистическом и в функциональном аспекте. Существует большое количество вариантов, на которых следует подробнее остановиться. Мангалы делятся на переносные и встроенные.

Переносные очень удобны, так как их можно периодически менять местами и перевозить. Встроенные — имеют большее количество функций и дополнительных приспособлений. Например, нишу для дров, полку для посуды, столешница и т.д.

Встроенные модели требуют наличие прочного фундамента.

Переносной мангал

Электрические мангалы

Электрический мангал

Такие устройства оценят противники запаха дыма, ведь жаровни его не выпускают. При этом, они очень безопасны, спирали не дают искрам от огня вылететь наружу. Вся конструкция закрыта.

Чугунные

Чугунный мангал

Они подойдут для любого типа беседки. Устройства долговечны и надежны в использовании. Чугун обладает высокой теплоотдачей, что помогает сэкономить на дровах или же углях.

Металлические

Металлический мангал

Этот вид мангалов самый популярный.

Все потому что он обладает такими характеристиками, как:

• прочность
• легкость в установке
• низкую цену

Решетка на мангале

В данном случае, сталь не требует специального ухода. Такой мангал дает возможность приготовления на шампурах или на решетке.

Разборные мангалы

Очень удобные, но недолговечные модели мангалов сделаны из тонкого металла. Их популярность обусловлена невысокой стоимость и мобильностью, что позволяет легко их перевозить. Для таких жаровен потребуется много угля, ведь они не держат тепло и быстро гаснут.

Советы по обустройству беседок

1Обязательно нужно сформировать дымосборник. Он защитить мангал от излишней сажи, препятствуя образованию сильного дыма

Пример дымосборника

2Для того чтобы мангал долгое время выглядел как новый его можно покрыть акриловым лаком

Топка встроенного мангала

3Если мангал используется часто, то потребуется, подувало, которое поможет дровам гореть интенсивнее

4Шампура следует подбирать по размеру мангала

5Кладка должна быть сделана из огнеупорной смеси

6Для того, чтобы разрезать кирпич, его следует вымочить в течение нескольких минут в воде

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет

Рекомендуем обратить внимание на следующие моменты:

Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.Разные системы отопления
Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь

Выступов в таком случае не надо.Готовый мангал, который вставляется в печь
Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу

Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Где стоит расположить барбекю

Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.

В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.

В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.

Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.

В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.

Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

• варочная панель;
• духовка;
• коптильня;
• казан;
• гриль и др.

К дополнительным сооружениям относятся:

• отвод дыма (дымоход, труба, вытяжка);
• место для хранения дополнительных материалов;
• если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
• укрытие в виде навеса от погодных условий.

Варианты беседок с мангалами и барбекю для дачи: фото интересных решений

Чтобы отыскать подходящий дизайн, стоит рассмотреть разные фото беседок с мангалом и барбекю. Кроме того, следует определиться с разновидностью очага. Подойдет ли стандартная жаровня или устройство можно дополнить набором с раковиной или специальным местом под дрова. Для оригинальных построек применяются такие варианты:

встроенная печь представляет собой специальное оборудование из кирпича, которое включает духовку, коптильню и гриль. Такая конструкция позволяет готовить любые виды блюд. Чтобы ее возвести требуется серьезная кладка;

Вариант с встроенной печью

• печь-мангал имеет сложное устройство и часто совмещается с коптильней. Для нее необходимы шампура;
• печь – барбекю оснащается специальной решеткой, которая упрощает процедуру приготовления;

Барбекю для закрытой беседки

• переносной мангал делается из металла. Такое устройство устойчиво к коррозии и для него не требуется особый уход. Его можно облицевать кирпичом;
• для разборных конструкций применяется недорогой металл. Они представляют собой мобильные устройства;
• в газовом устройстве гриль применяется жар от камня;
• печь-казан предполагает специальное отверстие, куда помещается казан;

Функциональная конструкция с печью, казаном и раковиной

печь в виде камина применяется для зимней беседки с мангалом.

Зимний вариант

Для сооружения печей требуется профессиональный подход

А при создании проектов беседок важно учитывать тип конструкции, материалы, наличие отверстий в кровле и количество точек огня. Также нужно продумать свободный доступ к очагу для его обслуживания

Планировка предполагает установку приточной вентиляции, если павильон будет закрытым.

Утепленная и закрытая беседка внутри

В проекте должны быть чертежи кровельной конструкции с ее устройством и всеми техническими узлами. Также прорабатывается схема электропроводки, а также системы разводки газа и воды и участки расположения электроточек.

Выполняя павильоны с печками необходимо смонтировать надежное основание, что станет гарантией прочности такой постройки. Для подобного сооружения можно использовать столбчатый фундамент. При этом под опоры делается углубление до 90 см, а на его дне выполняется подушка из песка и щебня. Для такого основания требуется специальная гидроизоляция, поэтому применяется рубероид.

Если планируется монтаж плиты, то стоит использовать армирование. Для этого подойдут разнообразные стержни арматуры. Если павильон будет делаться из камня или кирпича, то понадобится ленточный фундамент мелкозаглубленного типа. При этом создается траншея, глубина которой до полуметра. При этом на дно кладется подушка, которая утрамбовывается. Затем выполняется опалубка и заливается фундамент.

Фундамент для сложного сооружения

Редко под подобные постройки применяются винтовые сваи. При этом должны быть известны точные параметры павильона. Для монолитного основания формируется опалубка и каркас из арматуры, которые заливаются бетоном.

Статья по теме:

Напольный мангал

Чуть сложнее установить напольный мангал с дымоходом для беседки, поскольку в таком случае необходима площадка с фундаментом. Ставить его на деревянные полы нельзя. В таком случае следует положить под мангал металлический лист.

В крытой беседке, где установлен мангал следует:

• поставить вытяжку;
• оборудовать в крыше проход для вывода дыма из негорючих материалов;
• подобрать и установить подходящую сендвич-трубу;
• вывести дымоход минимум на 50 см выше верхней точки крыши;
• накрыть трубу козырьком, чтобы в нее не попадали осадки.

Стоит помнить, что общая длина канала для вывода дыма должна быть не менее 5 м.

Основание

В силу большого веса кирпичной конструкции беседки придется позаботиться о качественном фундаменте. Для такой беседки он может быть плитным или ленточным. Лучше использовать второй вариант, т. к. для первого понадобится больше материала для сооружения. Кроме того, если на него будет воздействовать неравномерное давление беседки, тогда он может попросту лопнуть. На выбранном месте производится разметка территории. При первом проходе можно примерно обозначить границы. После этого снимается слой дерна.

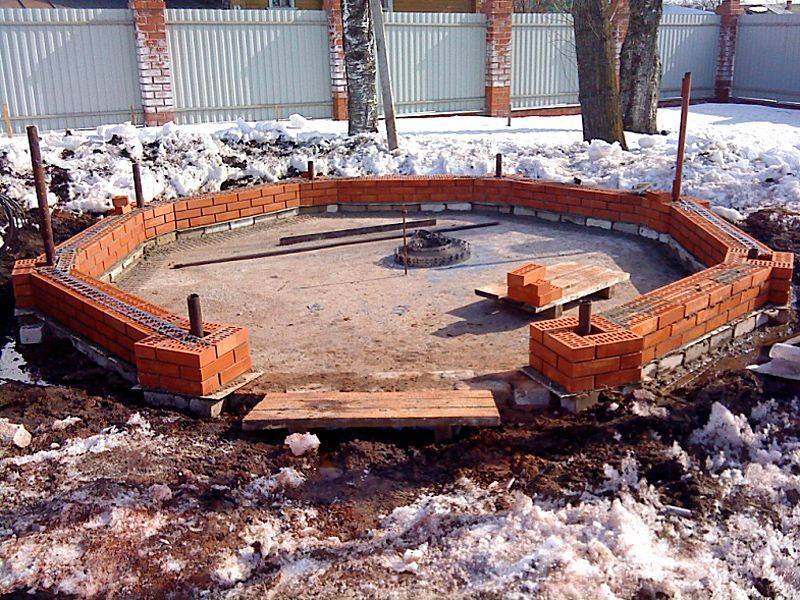

Когда территория под беседку приобрела более конкретные очертания, можно перейти к точной разметке. Для этого в каждый угол забивается деревянный колышек. Между ними натягивается веревка и проверяются диагонали, чтобы убедиться в точности каждого угла. Если выбрана восьмиугольная беседка, тогда разметка будет несколько сложнее. Первым делом необходимо нарисовать круг. Его диаметр будет равен ширине беседки. Круг можно нарисовать с помощью двух обрезков арматуры, между которыми будет свободно натянута веревка. После этого внутри круга необходимо расположить две веревки перпендикулярно друг другу. От образованных точек необходимо на одинаковом расстоянии отложить дополнительные, чтобы получился восьмиугольник.

Далее выкапывается траншея глубиной в 50 см. Ее ширина должна быть на 15 больше, чем стена у будущей конструкции, если она будет присутствовать. Стенки траншеи под беседку выравниваются, а на дно делается подсыпка из песка. Она хорошо трамбуется и выравнивается. После этого выполняется установка опалубки для фундамента под беседку. Фундамент должен немного возвышаться над уровнем грунта. Внутрь опалубки укладывается металлическая обрешетка и заливается бетонный раствор. Он хорошо трамбуется с помощью вибратора или отрезка арматуры. Набирать прочность основание будет на протяжении нескольких недель.

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

1. На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.

2. В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
3. Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
4. Сверху насыпать такой же слой гравия.
5. Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.

6. Установить опалубку на дно котлована параллельно его стенкам.

7. Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.

8. Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.

9. Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.

10. Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.

11. Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.

12. Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
13. Сформировать места для зольников и дверей.

14. Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.

15. К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
16. Установить смеситель и мойку. Присоединить шланги подачи воды.
17. После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
18. Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
19. Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.

20. Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.

Готовые проекты

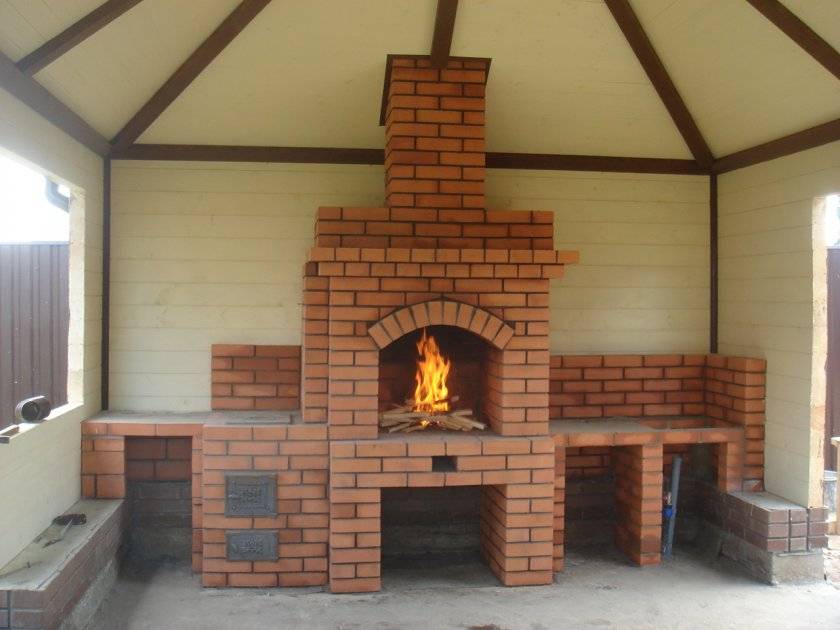

На фото выше можно увидеть один из реализованных проектов беседки из кирпича. Особенностью этого варианта навеса из кирпича является восьмиугольная форма. В такой беседке из кирпича будет удобно разместить стол и с каждым из сидящих за ним будет легко поддерживать зрительный контакт. Лавочки могут быть сделаны стационарными или съемными, все зависит от предпочтения пользователя. В качестве кровельного настила для навеса из кирпича выбрана металлочерепица, которая прекрасно справляется с возложенными на нее функциями. Можно заметить, что барбекю вынесено на площадку рядом с беседкой. Это сделано для уменьшения габаритов самого строения.

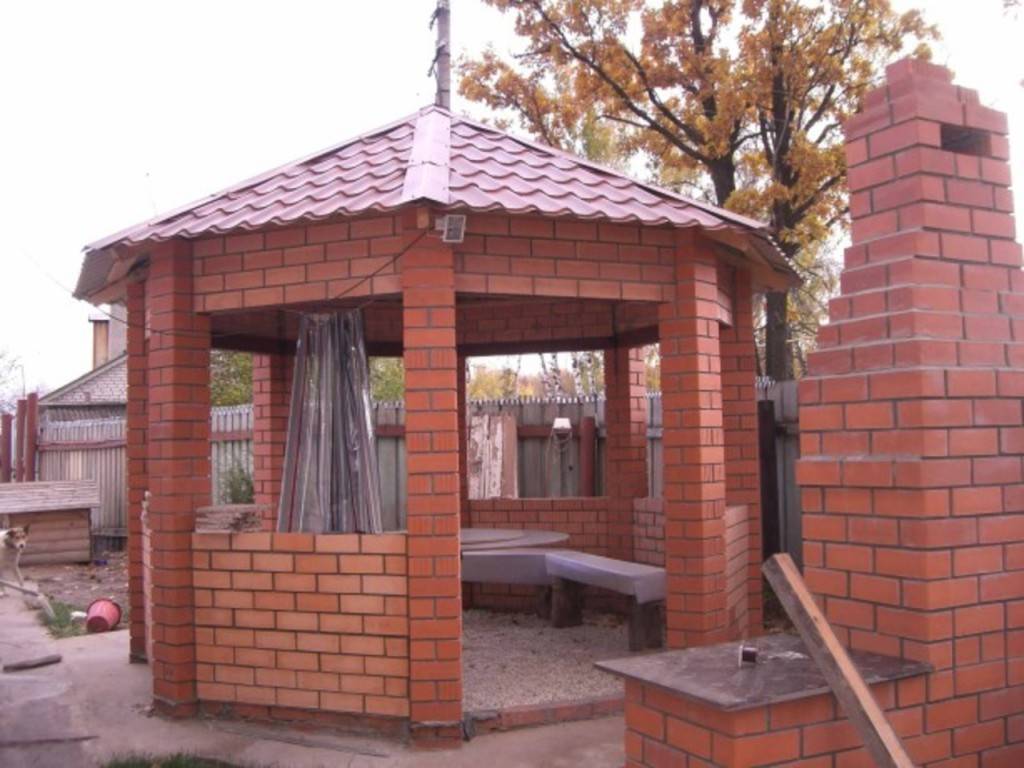

На фото еще одна беседка из кирпича восьмиугольной формы. Можно заметить, что кирпичом обложены деревянные столбы, на которых держится кровельная система. Такой подход довольно распространенный. Навес из кирпича имеет большие габариты, поэтому под ним легко поместится несколько семей. Как видно, зона барбекю находится под крышей. Такой подход очень удобен, ведь при приготовлении пищи не придется мокнуть под дождем. Еще одной особенностью является использование мягкой кровли, которая отлично завершает всю конструкцию из кирпича. Процесс сооружения этой конструкции из кирпича показан в видео ниже.

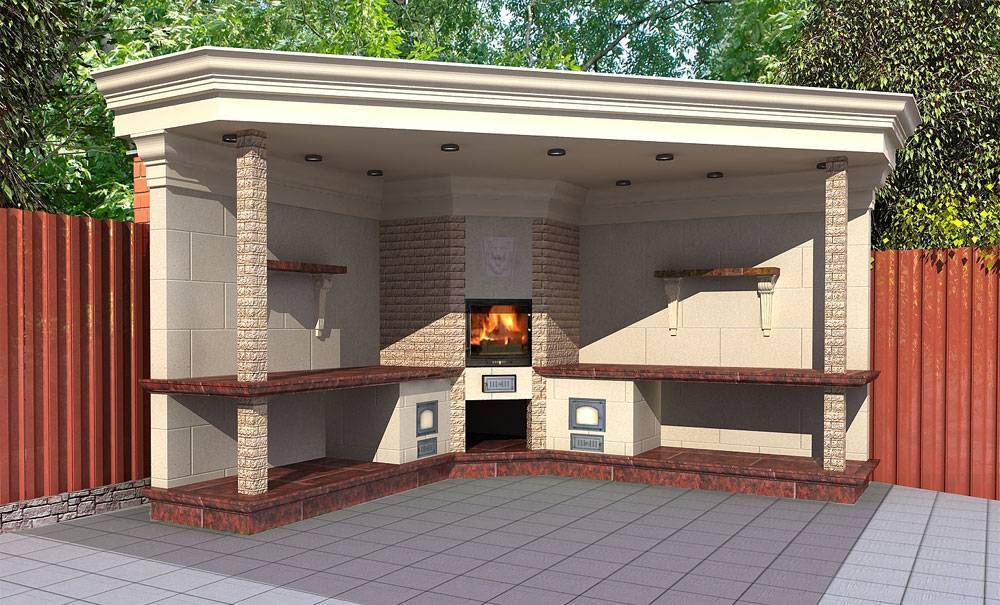

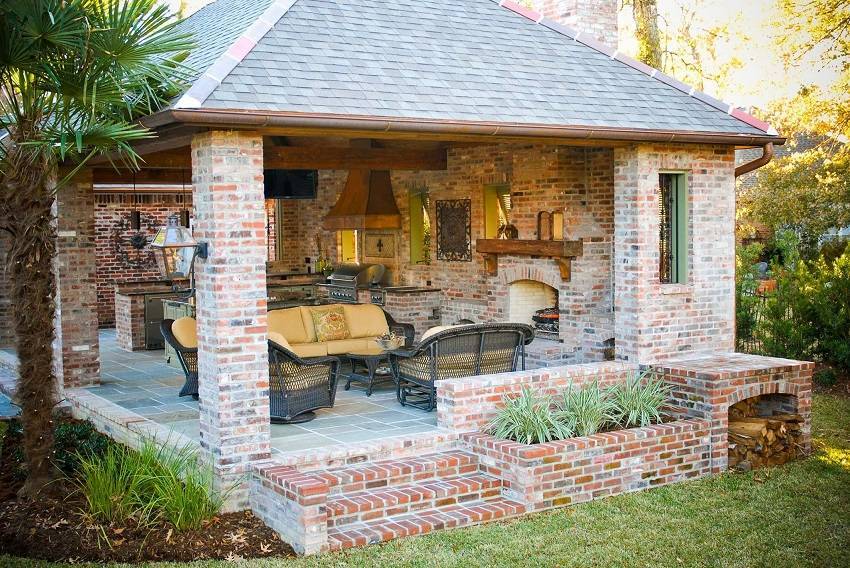

Следующий проект представляет беседки из кирпича собой полноценную зону отдыха. Соорудить такую беседку несколько проще в плане формы, но на нее потребуется больше строительного материала. Примечательным является то, что рядом с барбекю находится полноценная кухонная столешница, на которой можно готовить и сервировать разнообразные блюда. От него уходит вытяжка, которая вытягивает весь дым. Рядом с диваном расположен камин, который будет очень кстати прохладным вечером.

На фото выше проект из кирпича, который выделяется своим минимализмом. Такая беседка рассчитана на небольшую семью. Соорудить ее довольно просто своими руками. В центре находится барная стойка, за которой скрывается барбекю. Отдельно есть камин, который согреет в холодную погоду. На случай жаркой погоды предусмотрен вентилятор-кондиционер. Полом служит смонтированная заранее плита. Вся конструкция держится на столбиках, которые утоплены в землю и отделаны камнем.

Вот пример закрытой беседки. Как видно, проходы оборудованы дверьми со стеклопакетами. Она обеспечивают достаточную термоизоляцию, чтобы там было комфортно находиться. Если соорудить внутри дополнительный камин, то он сможет довольно быстро нагревать помещение из кирпича. В кровле предусмотрено мансардное окно, которое увеличивает степень естественного освещения, а также способствует простоте проветривания.

Общая конструкция

Общая конструкция беседки может быть представлена несколькими столбиками или стенами с оконными проемами, как было представлено на фотографиях выше. Если это будут столбики из кирпича, тогда для них необходимо сделать основу. В ее роли может выступать металлическая труба с диаметром в 2 дюйма. Необходимо заранее определить, где будут находиться столбики и замуровать металлические трубы в фундамент, что обеспечит конструкции беседки дополнительную прочность и устойчивость. Впоследствии металлические столбики беседки обкладываются кирпичом. Если планируется наличие небольших стен в беседке, тогда обязательной будет укладка металлической решетки в швы, чтобы увеличить прочность.

После того как готовы стена и столбики можно переходить к изготовлению мангала. Это необходимо сделать до того, как будет смонтирована кровля. Связан такой подход с тем, что в такой последовательности будет легче вывести дымоход через крышу. Конструкция барбекю для беседки подбирается по индивидуальным предпочтениям.
