Как рассчитать количество секций радиатора

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

Находится в панельном или плохо утепленном доме;
Находится на первом или последнем этаже;
Имеет больше одного окна;
Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

Расход дизельного котла отопления
Биметаллические радиаторы отопления
Как сделать расчет тепла на отопление дома
Расчет арматуры для фундамента

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м 2
алюминиевый — 1,9-2,0м 2
чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Виды батарей

Есть несколько видов батарей, и мы перечислим характеристики каждого из них, чтобы вам проще было выбрать нужный вариант.

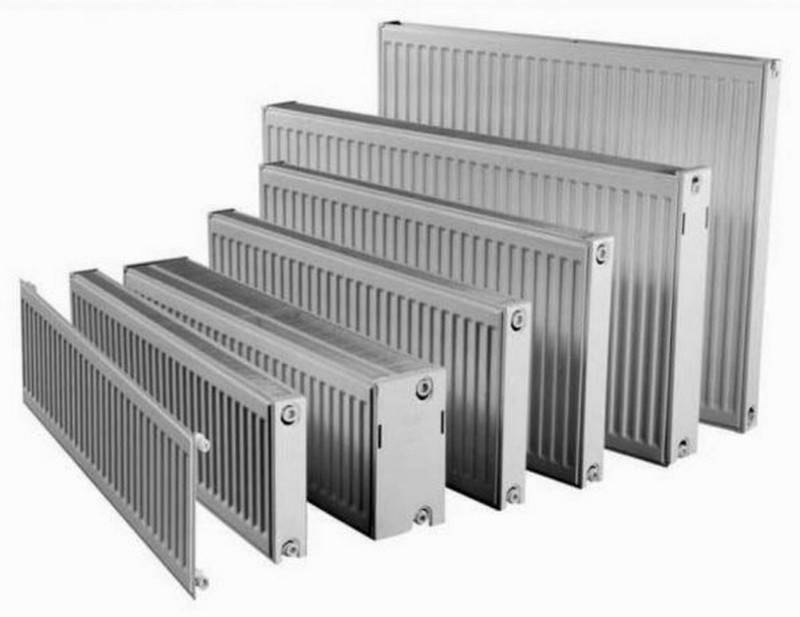

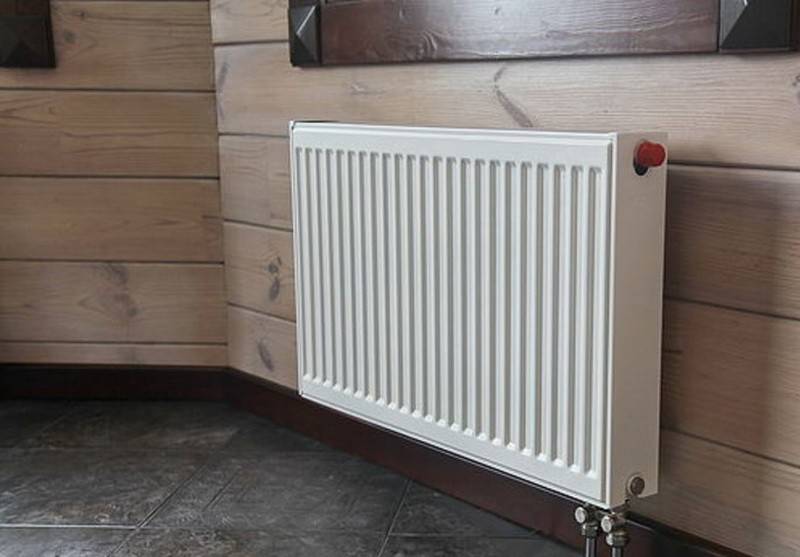

Стальные

Не самый распространенный вариант. Причина низкой их популярности — теплообменные характеристики. Преимущества: приемлемая цена, небольшой вес и простая установка. Однако стенки обладают недостаточной теплоемкостью – быстро прогреваются и быстро остывают. Помимо этого, гидроудары могут вызвать течь в местах, где соединяются листы. При этом недорогие модели (без защитного покрытия) могут проржаветь. Подобные варианты служат гораздо меньше других и их гарантийный срок более ограничен.

Зачастую сложно определить количество радиаторов из стали на одну комнату, так как их цельная конструкция не позволяет добавить или убрать секции. Тепловую мощность необходимо предварительно учитывать. Все зависит от ширины и длины пространства, в котором вы собираетесь их установить. В некоторых моделях трубчатого типа можно добавлять сегменты. Мастера делают это на заказ, когда изготавливают их.

Чугунные

Такие изделия видел каждый из нас: стандартные гармошки. Пусть их дизайн был предельно прост, но конструкция позволяла эффективно отапливать дома и квартиры. Теплоотдача одной «гармошки» — 160 Вт. Расчет секций сборных чугунных радиаторов прост, поскольку их число могло быть неограниченным. Современные предложения стали усовершенствованными, они вписываются в разные интерьеры. Есть и эксклюзивные модели с рельефными узорами. Преимущества труб из чугуна:

тепло долго сохраняется при высокой отдаче;
устойчивость к гидроударам, резкому перепаду температур;
устойчивы к коррозии.

Можно пользоваться разными теплоносителями, поскольку они подходят для автономных и центральных отопительных систем. К недостаткам можно отнести хрупкость материала (он не выдерживает прямых ударов), сложность установки (из-за больших размеров). Помимо этого, не каждая стена выдержит их вес. Перед тем, как запустить котел зимой, протестируйте систему, наполните трубы водой, чтобы определить, если ли неисправности.

Алюминиевые

Появились не так давно, но быстро стали популярными. Стоят они сравнительно недорого, минималистично оформлены, их материал обладает с хорошей теплоотдачей. Модели из алюминия выдерживают высокое давление и температуру. Теплоотдача каждой секции составляет до 200 Вт, но при этом ее вес небольшой – не более 2 кг. Для них не требуются большие теплоносители. Они наборные, поэтому можно добавлять или убирать секции радиаторов, рассчитывая по площади помещения. Есть и цельные модели.

Недостатки:

Алюминий подвержен коррозии. Также высока вероятность газообразования, поэтому алюминиевые трубы больше подходят для автономной отопительной системы.
Неразборные модели могут давать течь в местах соединений, отремонтировать их нельзя, придется заменять полностью.

Самые долговечные варианты сделаны из анодированного металла. Они долго сохраняют устойчивость к коррозии

Их дизайн примерно схож, и когда вы будете делать выбор, обратите внимание на документы. Как правильно рассчитать количество секций радиатора на комнату по инструкции

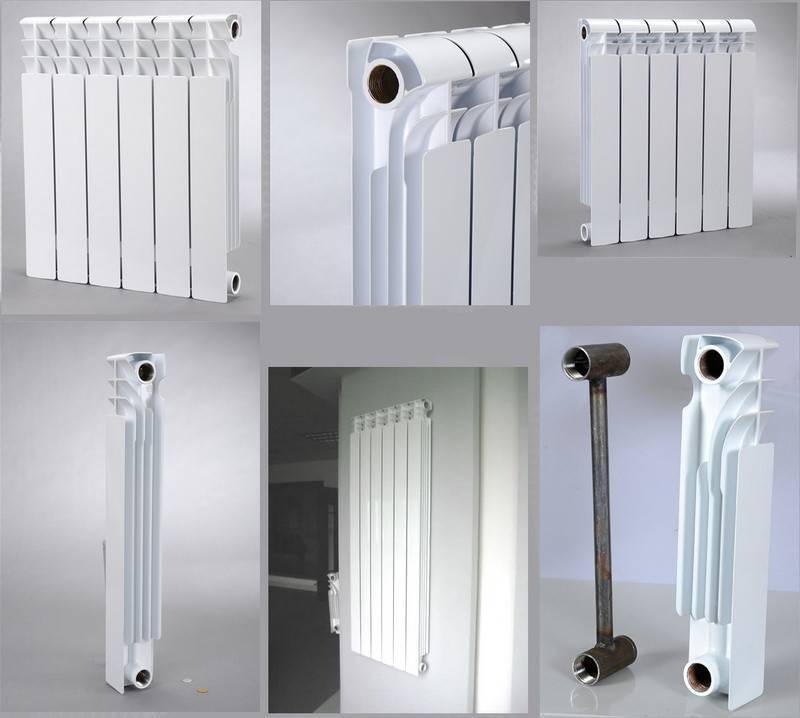

Биметаллические

Модель биметаллического радиатора не менее надежна, чем чугунная. Хорошая тепловая отдача делает их лучше алюминиевых. Этому способствуют особенности их конструкции. Один сегмент состоит из стальных коллекторов. Они соединены металлическим каналом. Мастера собирают их, используя резьбовые муфты. За счет алюминиевого покрытия можно получить хорошую тепловую отдачу. Трубы не ржавеют. Высокая прочность и износостойкость сочетается с отличной теплоотдачей.
