Размеры пандуса для детских колясок

Деревянный пандус: особенности конструкции

Особых отличительных конструктивных особенностей у него нет. Его можно создать, основываясь на чертежах металлического пандуса. Различия можно проследить лишь в процессе работ. Монтаж производить немного сложнее. Причина тому — применение двух типов материала: дерева для основы и металла для креплений. Размеры и высота высчитываются также до начала основных работ.

Отличия от металлического варианта пандуса:

Вместо швеллера используются доски;
Длина аппарели должна немного превосходить лестничный пролет;
Перила могут быть только с одной стороны.

Важно помнить, что доски должны не просто размещаться на лестнице, но и быть удобными для проезда колясок. Толщина деревянных конструкций, согласно требованиям СНиП, должна выдерживать нагрузку, состоящую из веса коляски и взрослого человека

Устройство конструкции деревянного пандуса

Ограждения для пандусов выбираются с учетом того, имеются ли они в здании или нет: в обычном подъезде перила уже предусмотрены, но в частном доме их, скорее всего, придется монтировать самостоятельно.

Монтажные работы производятся по схожей с предыдущим вариантом технологии: доски скрепляются между собой деревянными брусками. Размер необходимо выбирать так, чтобы он максимально совпадал с диаметром досок. Крепится конструкция деревянного пандуса к перилам лестницы с помощью петель

Важно учитывать следующие показатели:

Предполагаемые конструкции пандуса;
Площадь лестничной площадки;
Форму лестницы и пандуса;
Габариты колясок.

Конструкцию необходимо делать так, чтобы она не мешала в то время, когда ею не пользуются. Чтобы пандус был не только удобным и практичным, но и выглядел красивым, его можно покрыть лаком. Так он прослужит долго и сохранит отличные показатели надежности. При этом нужно помнить, что обрабатывать пандус лаком рекомендуется СНиП только с внутренней стороны, поскольку внешняя должна иметь твердое и жесткое покрытие, не скользить, так как необходимо обеспечить хорошее сцепление между пандусом и колесами.

Виды пандусов

Пандус – эта наклонное сооружение, которое обеспечивает перемещение людей с колясками по лестницам и преодоление других вертикальных преград. Все конструкции делят на три типа:

стационарные;
откидные;
съемные.

Для постоянной эксплуатации практично оборудовать стационарный пандус, который лучше предусмотреть на стадии проектирования самого здания. В основном стационарные конструкции расположены при входе. Они бывают с одним или двумя пролетами, монолитные или П-образной формы. Изготовление стационарного пандуса для колясок производится из бетона или металлических конструкций.

Откидная форма не предусматривает регулярный демонтаж пандуса, но с легкостью отодвигается в сторону или складывается для свободного передвижения других пешеходов без колясок. Чаще всего такие приспособления встречаются на лестницах жилых домов. Конструкция представлена в виде двух параллельных аппарелей, соединенных между собой, или сплошной наклонной платформы. В производственных масштабах, согласно условиям ГОСТ, изготовление осуществляется из легкого алюминия или другого металла. Самостоятельный монтаж откидного пандуса для детских колясок, при выполнении установленных требований ГОСТ и СНиП, возможен из древесных материалов.

Существуют съемные конструкции для колясок, относящиеся к разряду мобильных приспособлений. Они в свою очередь подразделяются на три типа:

Телескопические модели, способные увеличиваться в размерах за счет раздвижения.
Преодолеть с коляской порог поможет рампа.Это складное изделие из металла и резины.
Ролл пандус в сложенном состоянии напоминает свернутый коврик. Прочность с одновременной легкостью ему обеспечивает авиационный алюминий. Съемные секции позволяют менять длину конструкции.

Прежде, чем приступить к установке аппарелей для детских колясок, необходимо ознакомиться с процедурой документального оформления и требованиями ГОСТ.

Установленные требования к монтажу устройства

СНиП от 2001 года указывает перечень требований к установке оборудования для удобства использования конструкции. Необходимость пандуса возникает, когда перепад высот превышает 4 см. Конструкция при небольшом угле подъема может быть прямой. Если угол наклона превышает 5%, устанавливают поворотные конструкции с площадкой для отдыха. Такой промежуток необходим и при наличии пандуса длиннее 9 м. Отсутствие площадки затрудняет передвижение маломобильного гражданина, и пандус подлежит изменению. При отсутствии возможностей максимальный угол наклона составляет 10%.

Перед проектированием конструкции следует обратить внимание на технические требования:

в прямой конструкции ширина и длина площадки должны быть минимум 90 и 140 см соответственно;
если ширина пандуса больше 3 м, его следует оборудовать дополнительными перилами по центру;
площадка для отдыха у пандусов с поворотом должна быть в форме квадрата со стороной 140 см;
двусторонняя конструкция должна иметь минимальную ширину 140 см и длину 150 см;
длину увеличивают до 180 см, а ширину — до 150 см при повороте в 180⁰;
прямоугольная форма пандуса обязательна;
пандус для инвалидов должен быть оборудован одинарными или парными поручнями;
поручни выступают на 30 см с обеих сторон конструкции;
верхняя часть поручня не выше 90 см;
деревянное устройство запрещено устанавливать из-за легкой воспламеняемости;
перила должны быть параллельны пандусу;
ширина металлического профиля для перил — 40 см;
конструкция не может преграждаться иными сооружениями;
сторона конструкции, не прилегающая к стене, должна быть ограничена бортиком в 5 см во избежание падения колясок.

Общие нормативы строительства пандуса в подъезде

Так как монтаж пандусов – это закон, то существуют определенные нормы, которым нужно следовать при монтаже. Прописаны они в Государственных стандартах и в СниПах. Самостоятельная установка пандуса в подъезде категорически запрещена, так как нужно иметь разрешение на монтаж конструкции и документацию, которая даст разрешение на его эксплуатацию. Этого требует действующий закон.

Вот список общих норм при возведении пандуса в подъезде:

Монтаж пандуса необходим, если поверхность имеет неровности, изменяющие ее более, чем на 4 см.
Оптимальным уровнем наклона является 5 %. Это показатель соотношения высоты и длины.
Пандус должен полностью соответствовать параметрам инвалидных колясок и состоять не только из плоскости наклона, но и из верхней и нижней площадки, а также иметь дополнительные площадки в случае монтажа поворотной конструкции или пандуса длиной более 9 метров.
В случае если нет возможности выдержать требование по уклону в 5 %, то можно установить пандус с углом до 10 %.
Запрещается устанавливать его таким образом, что стена или другое препятствие будет мешать выезду или въезду на него.
В случае невозможности установить пандус по нормам, в домах монтируются конструкции другого вида.
Помимо данных правил, которые входят в закон, также существуют некоторые нюансы, которые сделают перемещение колясок, в том числе детских по пандусу комфортным:
Односторонний пандус имеет ширину 90 см, а двусторонний – 180 см.
Правильная ширина рассчитывается в зависимости от того обстоятельства, что передвижение по конструкции инвалидов осуществляется при помощи поручней, за которые человек удерживается полусогнутыми руками.
В конструкции размером 180 см угол наклона должен быть меньшим, так как поручень всего один и человеку на коляске сложно подниматься, держась одной рукой. Именно из-за этого обстоятельства односторонний пандус намного комфортней, потому что имеет поручни с обеих сторон.
Согласно нормам Организации Объединенных Наций, слишком широкие пандусы, то есть с шириной 300 см, необходимо дополнять поручнем посередине.

Размеры и требования по ГОСТу

Условием строительства является наличие перепада плоскости для движения больше, чем на 4 см. Установка пандусов в жилых домах выполняется согласно нормативам и размерам, прописанным в ГОСТ Р51261 и СНиП 35-01-2001 «Доступность зданий и сооружений для мобильных групп населения»:

Несущие конструкции выполняются из негорючих материалов (металлические, алюминиевые).
Устройство должно иметь беспрепятственные заезд и выезд, не перегороженные дверями.
Максимальный угол наклона одного пролета равен 5% при высоте подъема 0,8м, что составляет 2,9 градуса. Величина определяется соотношением длины и высоты изделия. При перепадах поверхности до 20 см допустим уклон 10%. В исключительных случаях применяются винтовые конструкции.
Пандус должен состоять из двух горизонтальных площадок (верхней и нижней) и наклонной дорожки.
Минимальная ширина пандуса для инвалидов-колясочников должна быть 1,0 м, ширина пролета при одностороннем движении — 0,9 м, при двустороннем – 1,8 м.
Предусматривается ограждение пандуса высотой не меньше 0,05 м по краям пролетов. Такие же бортики ограничивают горизонтальные площадки при перепаде высот 0,45 м

Они предотвратят соскальзывания трости или ноги.
При длине дорожки более 9 метров требуется делать промежуточные горизонтальные площадки для отдыха и поворота колясок.
Если устанавливается изделие с параллельными полозьями, то важно учитывать расстояние между колесами инвалидной коляски.

Установка пандуса в многоквартирном доме для инвалидов-колясочников

Если среди соседей есть другие колясочники, лучше установить универсальный пандус, подходящий для всех видов колясок.

Конструкция должна быть удобной, безопасной.

Если высота подъема больше 0,15 м, длина пролета 1,8 м, устройство комплектуется перилами на высоте 60 и 90 см. Их завершающие части должны быть длиннее пролета на 0,3 м. Если ширина пандуса больше 3 метров, требуется установить дополнительный поручень.

Пандусы для детских колясок

Мамы с колясками тоже относятся к маломобильным группам населения. Чтобы облегчить поднятие и спуск детской коляски, они имеют право попросить оборудовать подъезд пандусом. Целесообразно установить легкое откидное устройство, не требующее много места. Им легко пользоваться, но он не мешает соседям.

Изготовление металлической конструкции

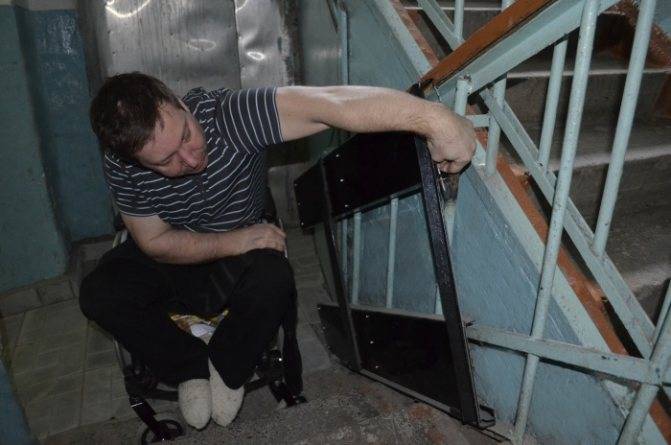

В многоэтажном доме наиболее практично сделать откидной универсальный пандус на основе двух металлических швеллеров, установленных параллельно. Необходимая ширина одного элемента подбирается в зависимости от модели коляски и в среднем составляет 20 см.

Монтаж

Процесс обустройства пандуса включает следующие этапы:

Сквозь петлю продевается цепь, которая защелкивается замком после подъема пандуса для колясокПри закреплении пандуса возле стены без перил, на конструкции можно предусмотреть шпингалет.

Как установить пандус бесплатно

Жители Москвы и Московской области имеют право на бесплатную установку в зданиях пандуса для детских и инвалидных колясок. На основе указанных ниже документов подъезды жилых домов, а также любые общественные сооружения должны быть оборудованы пандусами для передвижения маломобильных граждан, к которым относятся граждане с детскими колясками. Если в вашем подъезде есть лестница, но нет пандуса — требуйте его установку!

К сожалению, очень часто люди получают отказы на установку пандусов для детских и инвалидных колясок по причине узких лестничных пролетов — менее 2,5 м. В этом случае возможна установка откидного пандуса.

Порядок действий для бесплатной установки пандуса в подъезд

2. Информация о пандусе Приложите к заявлению информацию по пандусу, который вы хотели бы установить. Если вы планируете установку откидного пандуса, приложите к заявлению информацию по откидным пандусам. Если этого не сделать, то вам могут отказать в установке, ссылаясь на узкий лестничный пролет, или установить неудобный самодельный пандус. Откидной пандус. Информация Пандус для инвалидов. Информация

Важно

Стандартная модель откидного пандуса, подходит для большинства детских и инвалидных колясок.

Материал: оцинкованный металл. Профиль, толщина 1,2 мм. Размеры рельс 40×200×20 мм (внешний борт × ширина × внутренний борт). Рельсы устанавливаются на расстоянии 300 мм друг от друга, внешняя ширина конструкции 700 мм. По желанию Заказчика расстояние между рельсами может быть другим. Вес конструкции на подъем около 5 кг за счет того, что большая часть веса ложится на петли.

Возможно стационарное крепление пандуса к лестнице без изменения стоимости.

Сроки изготовления и установки пандусов зависят от длины пандуса, от 1 до 7 рабочих дней.

Стоимость указана для пандуса длиной до 3,5 м.

Мы готовы рассматривать индивидуальный уровень цен для вас! Если вы имеете предложение от других компаний с ценами ниже наших, то просим вас прислать его, мы постараемся представить вам более выгодное предложение.

Цена за шт. : 9 900 р

Универсальная модель пандуса, подходит для всех видов детских колясок, в том числе для двойни, для инвалидных колясок, хозяйственных сумок-тележек, чемоданов. Универсальный пандус реализуется совместно c проектом «Пешеходы и велосипедисты» Probok.net.

Материал: оцинкованный металл. Профиль, толщина 1,2 мм.

Вес конструкции на подъем около 7 кг за счет того, что большая часть веса ложится на петли.

Возможно стационарное крепление пандуса к лестнице.

Сроки изготовления и установки пандусов зависит от длины пандуса, от 1 до 7 рабочих дней.

Стоимость указана для пандуса длиной до 3,5 м.

Нормативные конструкции и размеры

Высота одного пролета должна составлять не более 800 мм. Данная величина способна обеспечить горизонтальную длину возможного спуска до 9,0 м. Шириной пандуса для инвалидов на колясках при одностороннем движении является размер от 1500 мм, в случае двустороннего пересечения — 1800 мм.

Оптимальная ширина пандуса для инвалидов по нормам должна составлять 2000 мм. По краю пандуса устанавливаются бортики высотой 50 мм или металлические трубки на высоте 100 мм.

Конструирование двухколейных вариантов пандусов допускается только в случае индивидуального использования. В зоне общественных застроек пандусные спуски должны иметь сплошное единое покрытие. Для подъема помощника, сопровождающего инвалида, допускается наличие в середине подъема полосы ступеней, которые имеют ширину до 400 мм.

Далее рассмотрим новые нормы уклона пандуса для инвалидов.

Ширина пандусов по СНиП

Ширина пандусов — параметр, который закладывается на стадии проектирования конструкции. Минимально допустимое значение, указанное в СНиП о доступности зданий для маломобильных групп населения — 90 см. Этой ширины достаточно для движения одного инвалидного кресла при наличии поручней по обеим сторонам дорожки. Уклон поверхности не может превышать 8%.

Для примера изображен пандус с шириной в свету 1000 мм. Однако, определяется она разными способами. Расстояние между ограждающими бортиками — 1000 мм, а между поручнями — 960 мм. Полный габарит при этом составляет 1000 мм.

Если требуется дорожка для одновременного проезда в обе стороны, то она должна быть не уже 1,8 м. При этом инвалид может пользоваться поручнем только с одной стороны, поэтому допустимый уклон поверхности составляет 5-6%. В случае если ширина пандусов превышает 2 метра, рекомендуется размещать поручни как по бокам, так и в центре дорожки.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Коляски следует изготовлять в соответствии с требованиями настоящего стандарта, технических условий или технического описания на коляску, по рабочим чертежам и образцам-эталонам, утвержденным в установленном порядке.

2.2. Для колясок типов КЗ, КК отклонение от параллельности жестко связанных между собой осей колес на крайних точках не должно быть более 3 мм.

2.3. Коляска должна начать движение при приложении к ней силы не более 1,5 кгс.

2.4. Комплектующие узлы и детали должны легко сниматься и устанавливаться без применения приспособлений и инструмента.

2.5. К каждой коляске должно быть приложено руководство по эксплуатации или другой эксплуатационный документ, где должно быть указано:

“Вниманию родителей! Коляска предназначена для детей возрастом от _______ до_______”.

Конструкции стационарных спусков

Капитально установленным спуском для инвалидных колясок называется строительная конструкция из бетона, металла или каменных материалов, имеющая ровную поверхность с углом наклона, прописанным в законе. В нижней и верхней точке подобного сооружения расположены горизонтальные площадки для остановки после подъема или спуска. Они существенно облегчают процесс использования наклонного подъезда.

Каковы нормы пандусов для инвалидов по ГОСТ?

Требования определяют монтаж конструкций в случаях несовпадения горизонтали примыкающей поверхности более 50 мм. При перепаде высот больше 200 мм пандус должен состоять из трех элементов:

верхняя горизонтальная платформа;
наклонный спуск для перемещения;
нижняя площадка или ровная прилегающая поверхность с твердым покрытием.

Размер остановочных платформ согласно ГОСТ и ширина пандуса должны в обязательном порядке соответствовать габаритам всех известных инвалидных колясок. В случае длины спуска больше 9 метров предусматривается конструирование промежуточной поворотной площадки, от которой начинается следующий маршевый подъем.

Какие еще нормы проектирования пандусов для инвалидов обязательно должны учитываться?

При разнице менее 200 мм горизонтальная платформа не устанавливается, а конструкция пандуса представляет собой перекатный мостик. В некоторых случаях при очень стесненном пространстве допускается конструирование винтовых сооружений или механических подъемников.

Площадки и дорожка с внешней стороны должны ограничиваться устойчивыми перилами, высота которых также нормирована по ГОСТ. Для обеспечения устойчивости стационарного пандуса, как и любой строительной капитальной конструкции, необходим опорный фундамент, способный выдерживать определенную весовую нагрузку.

Очень многих интересуют нормы выполнения металлических ограждений пандусов для инвалидов.

Нормативные требования по установке

Монтаж аппарелей для детских колясок осуществляется в строгом соответствии с установленными требованиями. К основным документам, которые регламентируют правила установки и размеры конструкции, относятся ГОСТ Р 51261 и СНиП 35-01-2001. Внимания заслуживают следующие положения:

Пандусы для колясок устанавливают на лестницах, ширина которых превышает 1,35 м.
При ширине лестницы более 2,5 м необходимо предусмотреть разделительные поручни.
Подъем ступеней не должен превышать 15 см.
Высота одного марша пандуса не должна преодолевать отметку в 80 см, максимальный угол наклона – 8%.
Минимальная ширина аппарелей для детских колясок составляет 1 м.
Размер горизонтальной площадки в глубину при повороте пандуса должен составлять не менее 1,5 м.
При перепаде высоты более 0,45 м конструкция должна оборудоваться поручнями, монтаж которых производится на расстоянии 0,7 и 0,9 м от поверхности.

Какие еще требования, предусмотренные СНиП и ГОСТ, необходимо выполнить при оборудовании пандуса для колясок:

Если пандус относится к рельсовому типу, расстояние между направляющими не должно препятствовать свободному перемещению коляски.
При высоте подъема более 0,45 м и длине марша свыше 1,5 м конструкция также нуждается в оснащении поручнями, которые превышают размеры пандуса по длине на 30 см с обеих сторон.
При установке двухъярусных поручней, нижний уровень расположен на высоте 60 см, верхний – 80-90 см.

Учитывая строгий регламент оборудования пандусов и наличие в ГОСТ и СНиП жестких требований к размерам конструкций, стоит рассмотреть вариант приобретения готовых изделий. Следующее фото наглядно демонстрирует требования к размерам при установке пандуса для колясок:

Требования к устанавливаемому пандусу

Установка конструкции пандуса осуществляется только соответственно тем критериям, которые прописаны в ГОСТ Р51261 и СНиП 35-01-2001

Вот некоторые нюансы, на которые обращается особое внимание при подготовке конструкции и ее установке:

Установка пандуса возможна только на пролете, ширина которого больше 1,35 м.
Если лестничный пролет обладает шириной более 2,5 м, то дополнительно посередине предусматриваются перила.
Для правильного монтажа пандуса подъем лестницы не может быть более 15 см.
Один марш конструкции пандуса по высоте не может быть больше 0,8 м с уклоном в 8%.
Минимальные показатели ширины пандуса для детской коляски составляет 1 метр.
Горизонтальное место для разворота коляски в глубину не может быть меньше полутора метров.
В случае наличия неравномерности высоты более чем в 0,45 м, пандус оборудуется поручнями, монтаж которых проводится на расстоянии от земли в 0,9 м. То же самое относится и к тем пандусам, которые имеют длину более 1,5 метров.
Если пандус представляет собой рельсовую конструкцию, то расстояние между его аппарелями не должно быть препятствием для свободного перемещения колясок.
Если устанавливаются двухуровневые поручни, то нижний ярус их располагается на высоте 0,6 метра над землей, а верхний 0,9 м.

Так как требования к установке конструкции очень строгие, то перед монтажом стоит подумать о покупке готового пандуса. Своими руками не все смогут сделать все по правилам.

Виды пандусов

1. Телескопические
и раздвижные.

2. Рампы.

3. Роллопандусы.

4. Откидные.

5. Съёмные.

6. Стационарные.

Стационарный
пандус устанавливают на длительный срок. Конструкция этого типа бывает двух- и
однопролётной, такой пандус размещается у входа в помещение. Изделия данного
типа изготавливаются в индивидуальном порядке, с учётом особенностей места
монтажа. Требования к их установке регламентируются ГОСТ.

Откидная
конструкция может складываться, по этой причине она устанавливается в месте,
где пространство немного ограничено. Если в этом возникает необходимость, изделие
складывают и отодвигают, чтобы оно не загораживало главный проход. При этом пандус
фиксируют на стене или перилах при помощи специальных приспособлений.

В
группу съёмных конструкций входят рампы, роллопандусы, телескопические и
раздвижные пандусы.

У
роллопандусов относительно небольшой размер, они могут скручиваться, как
коврик. Изделия довольно удобные благодаря их мобильности и компактности.

Телескопический
пандус – универсальный и может быть установлен на любом лестничном марше.

Если
говорить о рампах, то у них тоже небольшие габариты. Ими обычно пользуются
тогда, когда инвалиду нужно преодолеть преграду, к примеру, бордюр.

А теперь пришло время перейти к вопросу: какие есть нормы пандуса для
инвалидов в общественных зданиях?

Каким
должен быть уровень уклона пандуса?

Самое главное в пандусе – это градус уклона. Его
измеряют в процентах, и у него есть следующие показатели:

действующие
требования ГОСТ говорят о том, что угол уклона должен составлять 5 % или 2,9°.
Высота подъёма пандуса должна составлять 80 см;
при
наличии неровного пола и перепадов его высоты в 20 см можно увеличить угол уклона
до 10 % или 5,7° (это допускается нормами СНиП);
если
пандус установили на короткое время, вертикальный подъём его конструкции не превышает
50 см, а значение длины – 60 см, то угол уклона можно сделать в 8 % или 4,8°.

Нормативные требования по установке

Если пандус относится к рельсовому типу, расстояние между направляющими не должно препятствовать свободному перемещению коляски.
При высоте подъема более 0,45 м и длине марша свыше 1,5 м конструкция также нуждается в оснащении поручнями, которые превышают размеры пандуса по длине на 30 см с обеих сторон.
При установке двухъярусных поручней, нижний уровень расположен на высоте 60 см, верхний – 80-90 см.

Расчет уклона пандуса

Угол наклона — одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.

Внимание

При высоте марша до 80 см — мах угол 2,86 ° При высоте марша до 20 см — мах угол 5,71° Для временных конструкций при высоте марша до 80 см — мах угол 4,76 °

Инструкция:

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в метрах. Нажмите кнопку «рассчитать». Угол наклона пандуса рассчитывается в градусах, а длина наклонной площадки в метрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Нормативные требования по установке

Если пандус относится к рельсовому типу, расстояние между направляющими не должно препятствовать свободному перемещению коляски.
При высоте подъема более 0,45 м и длине марша свыше 1,5 м конструкция также нуждается в оснащении поручнями, которые превышают размеры пандуса по длине на 30 см с обеих сторон.
При установке двухъярусных поручней, нижний уровень расположен на высоте 60 см, верхний – 80-90 см.

Пандус для детских колясок: требования, размеры

Деревянный пандус: особенности конструкции

Виды пандусов

Установленные требования к монтажу устройства

Общие нормативы строительства пандуса в подъезде

Размеры и требования по ГОСТу
