Разводка труб в ванной, туалете, совмещенном санузле, на кухне

Схема разводки сточных магистралей

Разобравшись с общими принципами, поговорим о технической стороне. Для начала необходимо набросать эскиз прокладки, учитывая при этом все точки подключения и сброса. Далее – подбираем диаметр труб, которые будем использовать, с учетом общей нагрузки, равной количеству потребителей и протяженности магистрали.

Совет. Проектируя разводку канализации в частном доме или в квартире, учтите, что все трубы имеют различную длину, и только один раструб. Необходимо сопоставлять размеры пролетов, и стараться использовать в работе готовые элементы без пайки и наращивания.

В схеме должны быть учтены все повороты отвода, количество фитингов и хомутов для крепления к стене. Жесткое соединение обязательно. Если его не использовать, то пластиковые трубы быстро потеряют герметичность.

Не нужно лишних слов говорить и об использовании материалов в работе. Чугунные трубы не затрагиваются изначально потому, что сегодня лучше сделать разводку канализации в ванной и по всему дому именно полимерными материалами. Они удобны в работе и прослужат не менее 50 лет.

Виды разводки труб

Разводка труб бывает последовательной, коллекторной и комбинированной.

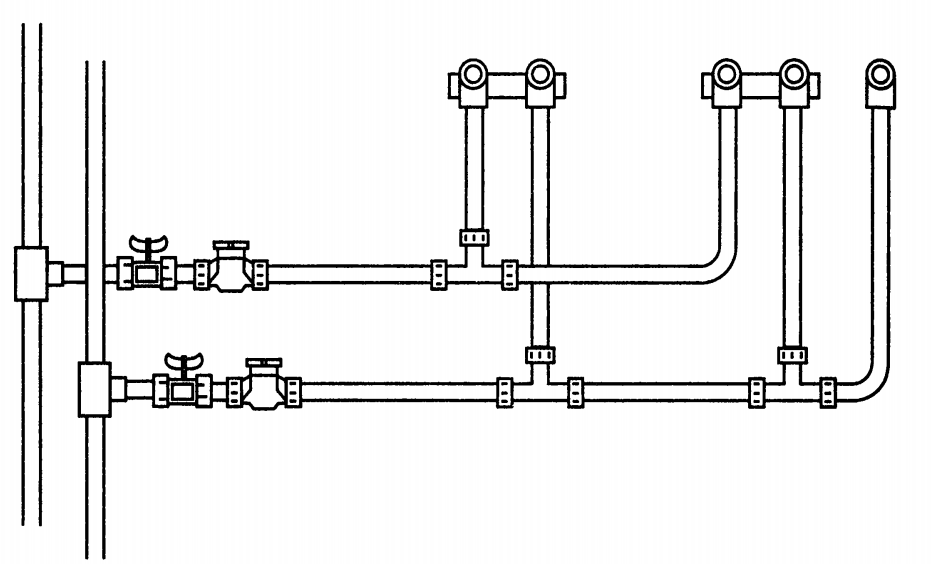

Разводка последовательного типа

Это последовательное подключение приборов и оборудования к одной водопроводной трубе с помощью тройников. Последовательная разводка водопровода в доме подходит для ванных и туалетов с небольшим количеством сантехники и бытовой техники. Ее вмуровывают в стену или прокладывают открытым способом по окончании отделки.

Преимущества последовательной разводки труб — простота (справится человек без опыта), компактность (труба с тройниками занимает минимум места), экономичность (уходит минимум расходных материалов: труб, кранов, фитингов).
Недостаток такой схемы подключения сантехники — неудовлетворительная работа при подключении нескольких точек из-за падения напора воды и большое количество соединений.

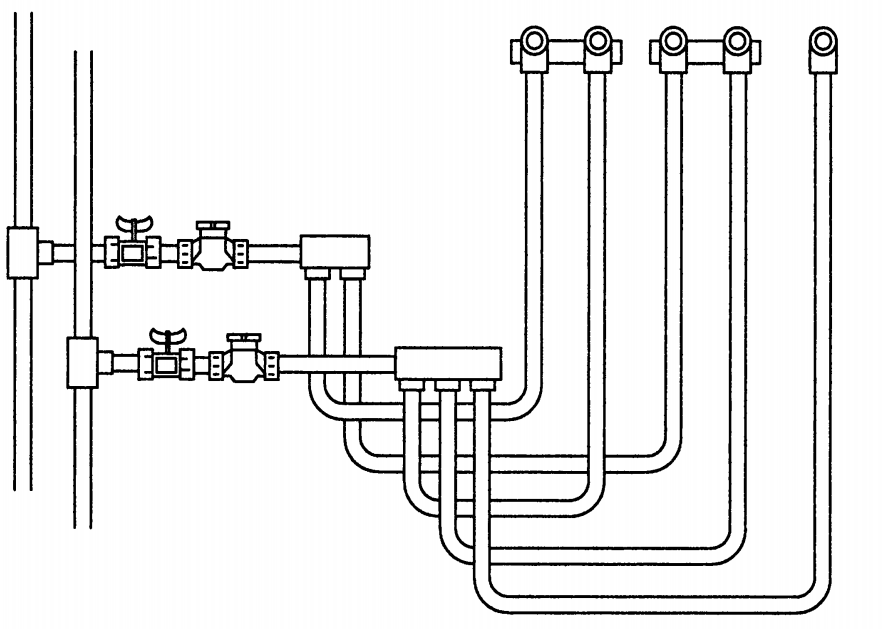

Коллекторный тип разводки труб

Способ предполагает выведение отдельной трубы для каждой точки потребления воды.

Преимущество коллекторной разводки труб — возможность ремонта трубопровода без отключения всей системы, так как к каждому прибору относится своя подводящая пара. То есть, подачу воды можно регулировать кранами и полностью прекращать, если что-то вышло из строя.
Недостаток коллекторной разводки — необходимость прятать большое количество труб, ведущих от коллектора. Еще такая разводка сложна для новичка: чтобы все проложить и подключить, придется постараться и выделить большое количество времени для работы. Если ни сил, ни навыков, ни свободного времени нет, лучше вызвать сантехника. А еще коллекторная разводка — это дорого: придется покупать большое количество труб.

Зоны ответственности

Кто отвечает за состояние канализации и водоснабжения в квартире?

Подводки ХВС, ГВС и внутренняя канализация в квартире — частное имущество владельца жилья и полностью находится в зоне его ответственности. Стояки — общедомовое имущество. Все связанные с ними неисправности устраняются управляющей компанией за свой счет (точнее, их обслуживание входит в квартплату).

Находящиеся у вас в квартире стояки являются общим имуществом жильцов дома

Граница зон ответственности проходит:

В случае водопровода — по присоединению вентиля на подводке к отводу от стояка водоснабжения;
В случае канализации — по раструбному соединению между гребенкой (внутриквартирной разводкой) и тройником или крестовиной на стояке.

Ванная и туалет в одной комнате – как грамотно сделать перепланировку ↑

После получения разрешения на перепланировку можно переходить к воплощению проекта в жизнь. Желательно предупредить о шуме соседей и выполнять ремонтные работы в дневное время.

Техническая реализация перепланировки + видео ↑

Как из совмещенного санузла сделать раздельный? Достаточно выполнить несколько простых шагов:

Демонтировать всю имеющуюся сантехнику, дабы не повредить ее при разрушении стены. Перекрыть воду и отключить электричество в комнате (провода необходимо обрезать и изолировать, а розетки и выключатели – снять).
Разбить стену при помощи кувалды, перфоратора и болгарки (для удаления частей арматуры). Начинать лучше с центра стены, постепенно двигаясь вниз, а потом – вбок. После того как нижняя часть перегородки будет снесена, верхние кирпичи станет намного легче демонтировать (часть опадет сама). Кроме того, падая с высоты на кучу строительного мусора, они создадут намного меньше шума.
Убрать строительный мусор и приступить к монтажным работам.
Первым делом следует возвести недостающие стены и сделать новую разводку труб. После – провести новую электропроводку и выполнить дополнительную гидроизоляцию пола.
Перейти к отделочным работам, установке сантехники и мебели.

Совет! Уменьшить количество пыли можно, воспользовавшись штроборезом и пылесосом вместо болгарки. А облегчить процесс демонтажа поможет электроотбойник.

Асимметричная ванна дает возможность рационально использовать пространство

Подробно процесс демонтажа стены показан в видео

Зонирование пространства – секреты рационального использования площади ↑

Сделать совмещенный санузел максимально комфортным поможет соблюдение несложных правил:

Полотенцесушитель или держатель для полотенец лучше размещать вблизи ванны либо душа. Согласитесь, тянуться за полотенцем, висящим над унитазом не очень удобно. Да и гигиена в таком варианте получается сомнительной, если учитывать наличие брызг при смывании.
Унитаз более рационально размещать вблизи двери за небольшой перегородкой, отделяющей его от ванны. Это позволит одновременно принимать водные процедуры и пользоваться туалетом членам семьи без дополнительного дискомфорта. В качестве перегородки может выступать стеллаж с полками, ширма, высокая тумба или шторка.
Если туалет расположен вблизи душевой кабины, следует позаботиться о том, чтобы стекло кабины было матовым. Такой прием также добавит приватности и создаст комфортные условия для использования санузла.
Замечательная идея – использовать ниши и подвесной унитаз со встроенной системой слива. Это позволит максимально рационально задействовать пространство и создать аккуратный внешний вид комнаты.
Место над унитазом можно использовать для навешивания полок и шкафчиков. Хранить в них лучше моющие средства и инструменты для уборки.

С чего начать ↑

Определитесь с расположением сантехники. При типовой ванной особо не разгонишься, место не позволит. Но помещения побольше имеют выбор. Общие рекомендации:

Унитаз рекомендуется располагать первым от канализационного стояка. Желательно, чтобы выпуск унитаза попадал через фитинг прямо в стояк или имел минимальное число поворотов. Будет правильно, если стоки от расположенных дальше унитаза сантехприборов прольются через него.

Душ, типовая высота слива которого от пола мала, тоже разместите ближе к стояку, чтобы не было проблемы с уклоном. Довольно низко расположен слив. А вот умывальник, кухонную мойку, стиральную машину можно разместить подальше.
Большинство умывальников, ванн, унитазов подключаются к трубопроводам схожим образом: на одной высоте располагаются оси канализационных выпусков, подводящих водопроводных труб. Но встречаются нетиповые решения. Целесообразно подобрать всё оборудование заранее, взять у продавца схемы подключения коммуникаций, строго следовать им

Особое внимание рекомендуем обратить на схему унитаза: слив может быть направлен по разному, причём под разными углами. 90% отечественных приборов оснащены наклонным горизонтальным выпуском, но встречаются иные варианты

Если собираетесь устанавливать большую угловую ванну, которая имеет не ножки, а несущий каркас, возьмите схему каркаса: не всегда удаётся «развязать» слив ванной по привычной схеме.

Расставив сантехнику, следует наметить расположение трубопроводов: начинайте с коммуникаций.

Материалы для прокладки водопроводных труб

После составления схемы, подходит следующий подготовительный этап. Для обеспечения водоснабжения, используются следующие трубы:

стальные;
медные;
металлопластиковые;
пластиковые.

Стальные трубы вряд ли нуждаются в особом представлении. Главный их недостаток заключается в неоправданной дороговизне материала и высоких требованиях к монтажным работам. Выделяются другие минусы, с которыми придется столкнуться в ходе эксплуатации труб из металла:

подверженность коррозии;
высокая электропроводность;
постепенное уменьшение проходного сечения из-за образования известкового налета.

Медные трубы используются редко. Главный плюс – приятный внешний вид. На этом преимущества материала заканчиваются. Среди недостатков можно выделить:

высокую стоимость;
затратный монтаж, поскольку требуется пайка;
недоступность на рынке из-за низкого спроса.

Металлопластиковые – популярный вариант. Они представляют собой трехслойную конструкцию, отличающуюся достаточной прочностью. Примерный срок службы системы составляет 35 лет. Для соединения используется фитинг – относительно легкий процесс, требующий определенного навыка в установке.

Минус металлопластиковых труб заключается в периодической необходимости подтягивать соединения.

Оптимальным выбором являются пластиковые трубы. Практически лишены недостатков вышеперечисленных конкурентных материалов, обладают массой достоинств. Среди них:

долговечность;
неподверженность коррозии;
низкая стоимость;
герметичность соединения;
приемлемый внешний вид;
простота монтажа.

Обладают одним минусом: соединение неразборное. Для ремонта системы придется резать часть трубы, и прокладывать новую часть. Однако, низкая стоимость материала компенсирует недостаток.

Если выполнять работы планируется своими руками, пластиковые являются идеальным вариантом.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

Прежде всего, на стояке необходимо установить аварийные краны.
Дальше монтируют счетчики, а также фильтры для воды.
Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
Теперь подключаются все сантехнические приборы.
Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

Прежде всего, на стояке необходимо установить аварийные краны.
Дальше монтируют счетчики, а также фильтры для воды.
Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
Теперь подключаются все сантехнические приборы.
Последний этап – это проверка всей системы на работоспособность.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

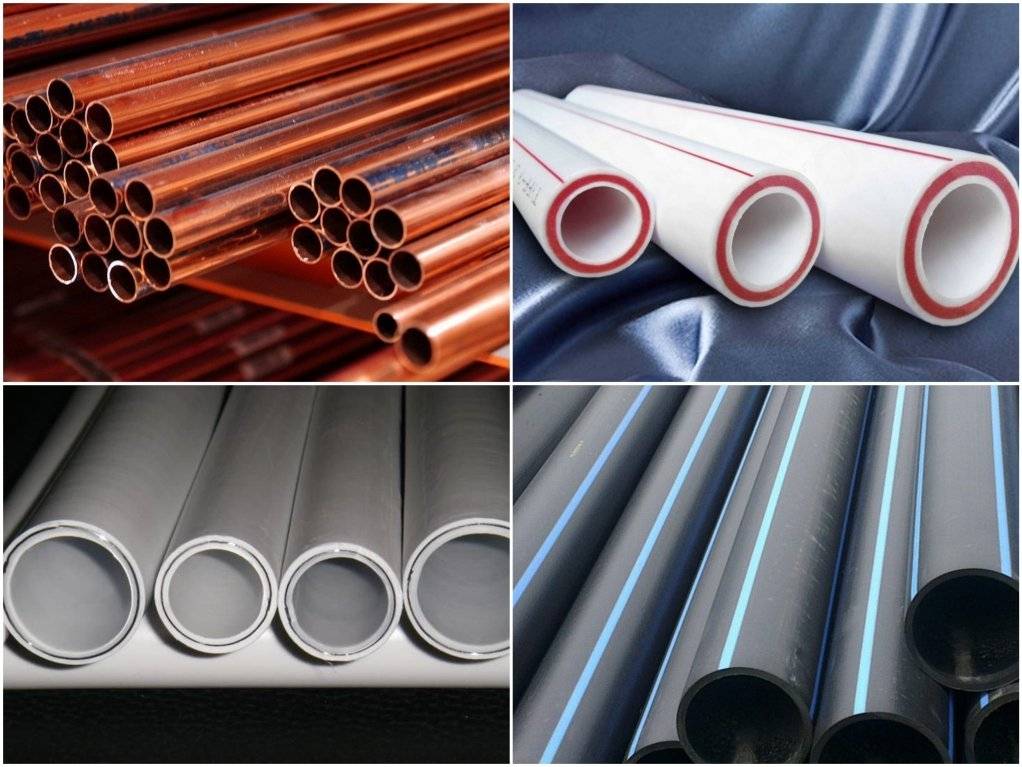

Выбираем трубы

Для того чтобы сделать новую систему водопровода и канализации в ванной комнате (и туалете), необходимо подобрать наиболее оптимальный вид труб. Такой выбор в большей степени зависит от финансов. Хотя и технология укладки водопровода в зависимости от типа трубопровода зависит не меньше. Рассмотрим несколько наиболее популярных типов материалов для системы водопровода в ванной комнате или туалете:

Медь. Трубы отличаются долговечностью, высокой теплопроводностью и эстетичностью. Кроме того, медь выступает в роли антисептика нейтрализатора вредных примесей в воде. Минусами такого материала является его высокая стоимость и необходимость воспользоваться услугами профессионала для разводки системы по санузлу. Поскольку самостоятельный монтаж медной магистрали подвластен только специалисту.
Трубы полипропиленовые. Отличный и доступный вариант материала, из которого можно сделать водопровод и канализацию в квартире. Полипропилен легок, антикоррозиен и прост в монтаже. Единственным условием, в котором нуждается качественная полипропиленовая разводка труб в ванной — наличие специального паяльного аппарата. Поскольку соединять трубы из этого материала даже при условии использования муфт и фитингов можно только с помощью метода пайки. Кстати, спаивая в единую конструкцию фитинги и трубы, будьте внимательны. Поскольку магистраль спаивается «намертво», при малейшем неправильном положении фитинга придётся срезать участок трубопровода и менять его на новый. Поэтому лучше вместе с трубами закупить некоторое количество муфт и фитингов на случай ошибок в работе. Если же понадобится дотачать недостающий отрез трубы, то его можно сделать (припаять) с помощью муфты.

При сборке водопровода из полипропиленовых труб стоит быть очень аккуратными с паяльником. При нагреве его температура достигает +250 градусов и выше. Неаккуратное обращение с материалом и паяльником грозит ожогами. Поэтому лучше на первых порах воспользоваться помощью приятеля или соседа, который будет убирать паяльный аппарат в сторону после очередного прогревания полипропилена.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Трубы металлопластиковые. Еще один вариант для надежно работающей системы водопровода и канализации. Здесь материал так же легок, как и полипропилен. К тому же не менее прост в монтаже. Для сборки водопровода и канализации из труб ПВХ понадобятся фитинги и тройники, которые легко монтируются в единую систему.

Какие трубы лучше использовать для разводки в санузле

Для выполнения разводки можно использовать различные виды труб, все они имеют свои достоинства и недостатки. Применяют такие изделия:

Металлические;
Металлопластиковые;
Полиэтиленовые.

Разводка труб санузла

Часто внутриквартирную разводку выполняют металлопластиковыми элементами, у которых такие преимущества:

Низкая стоимость;
Легкость монтажа;
Долговечность;
Не подвержены коррозии;
Не требуют покраски.

Полиэтиленовые трубы характеризуются такими же качествами, однако они на порядок дороже и поэтому не столь доступны широкому кругу потребителей. Привычная для многих разводка в санузле из металла теряет свою популярность за счет того, что для монтажа металлических составляющих необходимо специальное оборудование и навыки выполнения таких работ.

Разновидности разводки труб

Существует всего две разновидности разводки водопроводной системы в квартире или доме:

Коллекторная;
Последовательная.

Наиболее распространенной считается последовательная или тройниковая разводка, характеризуется она последовательным подключением всех элементов системы. От центрального трубопровода выводится одна общая труба и от нее отходят разветвления к каждому сантехническому прибору. Минусом такой разновидности подключения является понижение напора воды для каждого из последующих сантехнических изделий.

Коллекторный метод подключения используется, когда необходимо подсоединить много сантехнических изделий, на которые требуется постоянная подача воды. Такой способ применим, если помимо ответвлений для ванной, раковины и унитаза, добавляются трубы для подключения стиральной машины и биде. При коллекторном варианте к основному стояку подключается коллектор, а от него уже идут разветвления на все необходимые устройства и приборы.

Разводка канализации санузла

На входе на коллектор и на выход к каждому сантехническому изделию устанавливают шаровые краны, это позволит при необходимости отключить для ремонта любое сантехническое изделие и в тоже время беспрепятственно пользоваться остальными.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Как производится монтаж сантехники в частном доме

Монтаж труб водопровода

После составления схемы размещения сантехники частного дома можно перейти к непосредственному монтажу инженерных коммуникаций. Готовые монтажные схемы должны содержать не только точные координаты размещения труб, арматуры, элементов сантехники, но и их размерные параметры. Нужно учесть, что неправильный подбор диаметра трубопроводов снижает эффективность функционирования инженерных сетей. Для обустройства сантехники мастер должен обладать навыками чтения инженерных чертежей. Монтаж сантехники в частном дома проводится после завершения работ по возведению коробки и обустройству кровли.

Правила выполнения работ по монтажу сантехники частного дома:

размещение точки ввода трубы для подачи воды в частный дом производится на расстоянии не менее 1,5 м от точки выхода канализации, газовой магистрали или теплосети;
сразу же за стеной, где находится точка ввода воды, нужно обустроить пункт водозамера. Этот узел лучше совместить с обводкой, обеспечивающей возможность подачи увеличенного объема воды (это может понадобиться при тушении пожаров и в других случаях);
до водомерного узла располагают ведомственную запорную арматуру, а после него устанавливается внутридомовой запорный кран;
расчет диаметра водопроводных труб производится с учетом планируемых объемов водопотребления и числа элементов сантехники для потребления воды;
прокладка внутреннего трубопровода и канализации частного дома чаще всего производится в подвале;
для водопроводов частного дома с большой протяженностью необходимо предусмотреть монтаж три циркуляционных насосов, два из которых необходимы для обеспечения подачи воды при минимальном и пиковом потреблении воды, а третий служит резервным оборудованием;
угол уклона внутреннего водопровода частного дома зависит от диаметра труб и указывается в схеме размещения сантехники.

Читайте материал по теме: Как выбрать трубы для водоснабжения

Монтаж наружной канализационной системы

Правила обустройства наружных элементов водопровода и канализации частного дома:

прокладка труб в грунте должна осуществляться на глубине, превышающей точку промерзания;
при пересечении канализационных труб с водопроводными укладка последних производится выше труб канализации минимум на 0,4 м. Для защиты чугунных и пластиковых труб от механической деформации в местах пересечения устанавливаются специальные кожухи из прочной стали. Длина такого кожуха должна превышать 10 м (в каждую из сторон) для песчаных почв и 5 м для почв на основе глины;
пересечения трубопроводов нужно проектировать под углом в 90 градусов;
при параллельной укладке водопровода и канализации расстояние между наружными стенками труб диаметром до 20 см должно быть более 1,5 м.

Монтаж внутренних и наружных инженерных коммуникаций частного дома – это сложный процесс, успех которого во многом зависит от профессионально составленной схемы сантехники. Для нормального и безопасного функционирования водопровода или канализации необходимо строго соблюдать требования СНиП.

Особенности выбора материала для труб

В течение продолжительного времени при изготовлении труб применялись только металлические трубы. Сегодня их постепенно вытесняет пластик, что объясняется многочисленными преимуществами таких труб. При монтаже трубопровода применяются также ПВХ, металлопластик. Они используются при установке новой системы водоснабжения и при замене старой.

Материал изготовления труб, их свойства:

Полиэтиленовые трубы — отличаются простотой монтажа, при проведении работ используется сварка. Срок эксплуатации изделий может достигать 30 лет. Трубы отличаются доступной ценой. Основными недостатками считаются низкая пластичность, неустойчивость к высоким температурам. При монтаже труб горячего водоснабжения применяется более дорогой сшитый полиэтилен.
Металлопластиковые изделия — срок эксплуатации может достигать 30 лет. Трубы легко гнутся, отличаются устойчивостью к коррозии. Основным недостатком считается неустойчивость к повышенным температурам, максимальный показатель достигает 95 градусов.
Полипропиленовые трубы — характеризуются универсальностью, они прослужат до 50 лет. При обустройстве горячего водоснабжения предпочтение следует отдавать армированным моделям.

При выборе материала должны учитываться следующие факторы:

способ установки;
возможность проведения работ своими руками;
стоимость материалов, монтажа.

Этапы ремонта

Ремонт ванной, совмещенной с туалетом, отличается от их ремонта по отдельности уже тем, что начальные стадии взаимосвязаны: «уткнувшись» в неразрешимое противоречие, приходится возвращаться к предыдущему этапу. Поэтому будьте готовы потратить на планировку, проектирование, подбор сантехники и материалов большую часть времени. Собственно же этапы ремонта таковы:

привязка к помещению;
планировка размещения сантехприборов;
выбор номенклатуры сантехники;
разработка схемы коммуникаций;
проектирование вентиляции;
разработка дизайна и выбор материалов для отделки;
определение затрат времени и труда на ремонт;
корректировка по пп. 2-5;
по достижении приемлемого результата – зачистка помещения;
ремонт пола;
ремонт стен и прокладка коммуникаций;
устройство сантехшкафа и встроенной мебели;
ремонт потолка;
устройство вентиляции;
отделка помещения;
установка сантехники;
установка новой входной двери или доработка прежней.

Что касается пп. 9-17, то технология производства работ по ним описана в статьях о ремонте ванной и об особенностях дизайна и ремонта туалета. Далее мы коснемся лишь отдельных деталей, а подробнее разберем то, что относится именно к ремонту совмещенных ванных комнат.

Разводка водопровода в квартире и доме

Схема разводки сточных магистралей
