Садовый измельчитель своими руками

Для дома и дачи

Для домашнего использования слишком мощный агрегат вряд ли потребуется. С работами по утилизации отходов садоводства легко справится электрическая дробилка со средними характеристиками.

Это полезное устройство, установленное на даче, поможет решить целый ряд проблем. Среди прочего:

избавит от постоянно накапливающегося мусора в виде веток и выкорчеванных пней;
позволит заметно сэкономить, щепа – отличное топливо, которое может заменить привычные уголь, дрова, газ;
изготовит опилки, являющиеся одним из лучших материалов для мульчирования растений;
поможет заработать на полученной в результате дробления щепе, ведь это отличный материал для создания древесных плит и производства бумаги.

Даже если количество перерабатываемой древесины будет не слишком велико, дробилка себя гарантированно окупит, поскольку отходы, которые ранее сжигались или гнили, можно будет переработать, тем самым внести свой вклад в сохранение экологии планеты.

Описание измельчителя древесины и бревен, сфера применения

При работе с деревом всегда появляются отходы. Дробилки – это агрегаты, превращающие крупные фрагменты древесины в мелкую смесь. Применение машин позволяет повысить производительность труда, уменьшить травмы рабочих.

Справка! Автоматизация переработки сырья лесной промышленностью сократило количество утилизационных отходов на 50%.

Измельчитель деревьев применяют на производстве и садовых участках. Он бывает нескольких типов:

роторный;
молотковый;
дисковый и конусный;
шнековый и валковый;
мельница шарового типа.

Установки могут быть мобильными или стационарными. Переработка большого количества отходов производится мощными дробилками. Подсобные хозяйства вполне справятся мобильными агрегатами с небольшой мощностью.

Оборудование поможет перемолоть древесные отходы после обрезки веток, остатки стройматериалов, старую мебель. Измельченное сырье применяют для мульчирования или удобрения грядок.

Использовать для почвы можно экологически чистые виды древесины. Отходы мебели содержат вредные компоненты. Их нельзя применять для удобрения растений.

Разновидности

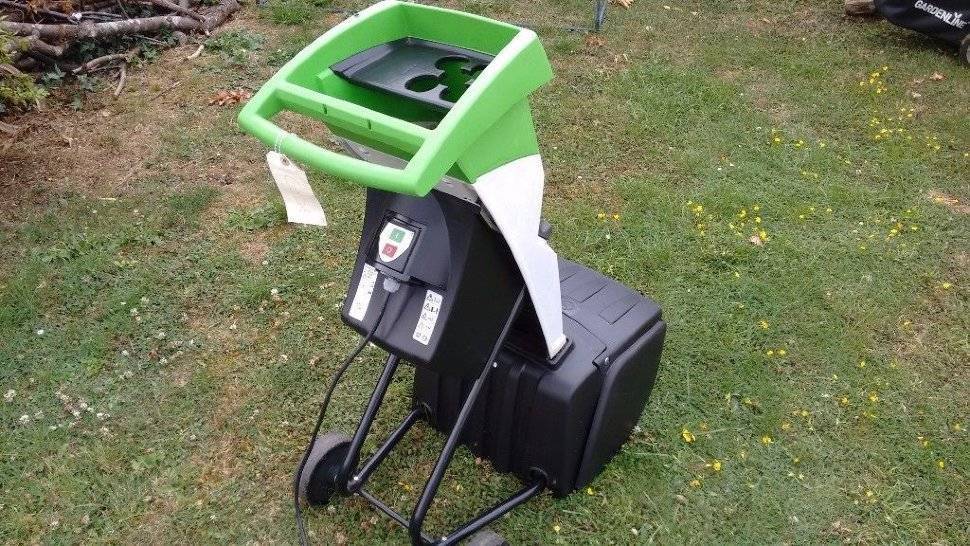

Садовые измельчители различаются прежде сего по производительности. Легкие модели справляются с ветками и сучьями диаметром до 25 мм, средние – до 40мм и тяжелые- до 50 мм.

Производительность определяется мощностью двигателя и размерами рабочих органов. У измельчителей заводского производства в горловине устанавливают ограничитель диаметра веток, калибрующий их и не пропускающий к режущей части слишком толстые.

Виды энергоустановок

Чаще всего на измельчителях используют бензиновые четырехтактные двигатели. Реже применяются двухтактные или дизельные.

Достоинством их является автономность- не надо тянуть кабель.

Недостатки-

высокая шумность,
вибрация,
выхлопные газы,
сложность управления.

Для устойчивой работы мощность мотора начинается от 5 л.с.

Гораздо удобнее в работе шредеры с электроприводом.

Для веток с кустов толщиной до 20 мм достаточно 1200-1500 ватт. Если планируется дробить поросль диаметром до 40 мм, потребуется 2500- 4000 ватт.

На садовых участках редко встречаются измельчители для ветвей толще 50 мм, это уже, как правило, профессиональные установки, они справляются с ветвями до 150мм и потребляют свыше 10 квт

Виды режущих блоков

Рабочий орган устройства, его размеры и конструкция во многом определяет диаметр ветвей, с которыми он сможет справиться.

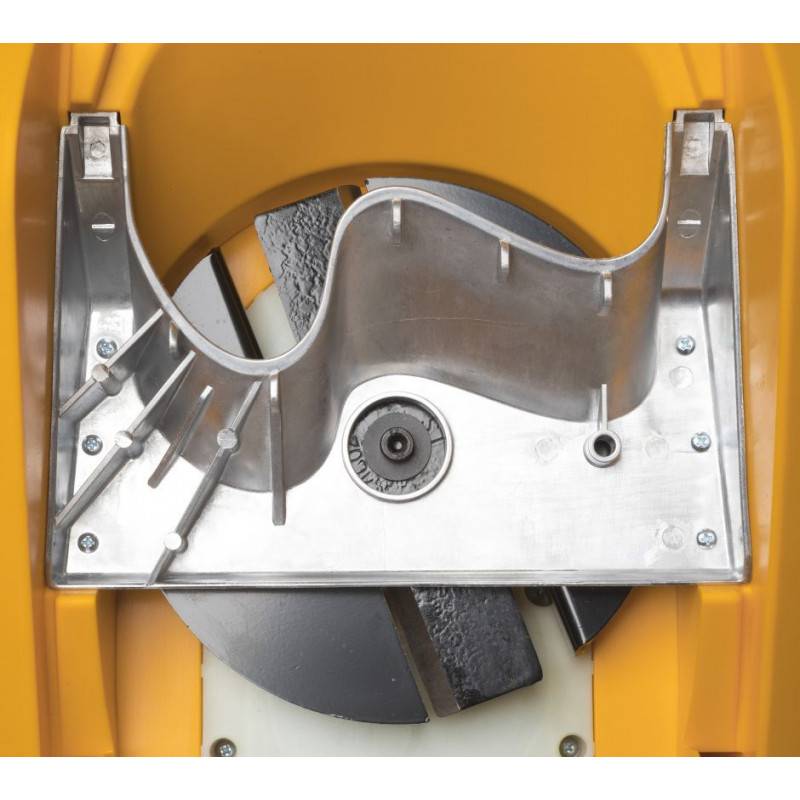

Дисковый блок. На один вал насаживают несколько режущих дисков, например, от циркулярной пилы. Такие устройства несложно изготовить самостоятельно, но толщина веток ограничена 20 мм.
Фрезерный барабан. Более производительная система, при достаточной мощности двигателя может измельчать ветви до 80 мм. Требуется редуктор на зубчатых колесах, достаточно сложная в изготовлении.
Шнековый барабан. Универсальное и мощное устройство. Для изготовления потребуется специальная сталь и индустриальное оборудование и станки, недоступные в домашней мастерской.

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

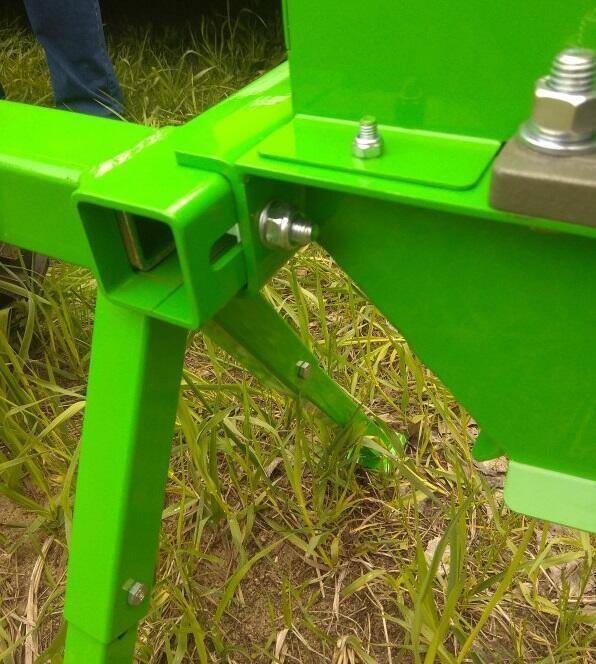

Элемент рамы

Ось и вал

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
штанга резьбовая М20;
подшипники (внутренний Ø 20 мм);
плотный мягкий пластик для изготовления шайб-прокладок;
шайбы и гайки для крепежа.

Собирают нож следующим образом:

На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Руководство по изготовлению

Сразу следует оговориться, что даже самая простая конструкция не получится, если дачник не владеет слесарными навыками. Придется работать не только руками, но и головой – за основу берется чертёж, его нужно уметь читать.

Когда схема будет подобрана, занимаются заготовкой необходимых материалов и деталей. Прежде, чем собрать дачный измельчитель, все работы разделяют на этапы.

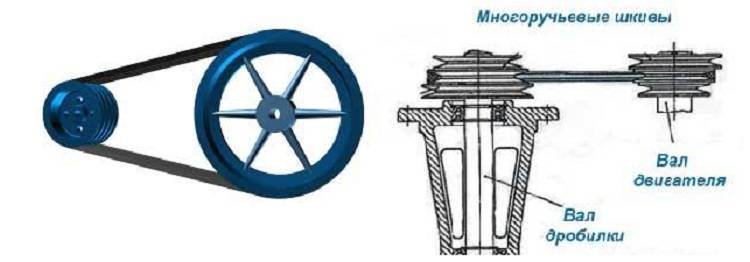

Подбор двигателя и расчет ременной передачи

Для выбранного типа шредера не имеет значения количество оборотов мотора – нужную скорость вращения даст сам привод. Поэтому слишком мощный двигатель брать не стоит.

Дробилка для веток будет нормально работать и при 1500 об./мин. Оптимальный вариант для дачника – 2,5-3,5 кВт. Для мини-тракторов и мото-блоков следует выбирать двигатель мощностью в 5-6 л.с.

Важно! Главный критерий, на который обращают внимание, – диаметры шкивов. При этом скорость вращения ножей в производительности роли особой не играет. Здесь важно прилагаемое усилие (т.е

Здесь важно прилагаемое усилие (т.е

крутящий момент)

Здесь важно прилагаемое усилие (т.е. крутящий момент). Пример измельчителя веток с двумя валами

Пример измельчителя веток с двумя валами

Образец расчета

Предположительно в хозяйстве имеется двигатель на 2800 об./мин. К нему решили подключить дробилку для веток. Но оптимальным решением является количество оборотов вдвое меньше (1400). Снизить параметр можно, если диаметры валов между собой будут отличаться в 2 раза. Иными словами, у ведущего шкива размер должен составлять 100 мм, у ведомого – 200.

Обратите внимание! Расстояние между шкивами особого значения не имеет. Хотя чересчур длинный ремень хуже натягивается, отчего падает КПД передачи

Измельчитель древесины своими руками

Садовые измельчители для древесины называют по-разному: щепорез, веткоизмельчитель, щеподробилка, веткоруб, самодельный шредер и так далее. Общий состав элементов един:

рама, на которую крепятся детали;
двигатель – основной привод;
сам режущий блок;
ременная передача;
футляр для защиты;
два отделения для подачи материала и выгрузки отходов.

Измельчитель помогает переработать ненужные ветки

Выбор двигателя для измельчителя веток

Чтобы можно было дробить в садовом измельчителе ветки любой толщины, надо обратить внимание на мощность привода при подборе двигателя:

Неважно, какой двигатель – на бензине или дизеле, — мощность примерно 6 л.с. Например, как у мотоблока бытового или мини-трактора.
Идеально, если электродвигатель 2-3,5 кВт

Меньше кВт – пойдет для измельчителя травы и мелких сучков. Большей мощностью будет съедать электроэнергию, а использоваться реже.
Скорость у ножевого вала должна быть не более 1 500 оборотов, т.к. решает все развиваемый крутящийся момент. Также не столь важно расстояние между шкивами и длина ремня (хотя, длинный снизит КПД).

Ножи для измельчителя

Диаметр веток, которые можно будет утилизировать в шредере, сделанном своими руками, зависит исключительно от режущего блока.

Существуют несколько разновидностей блоков:

Дисковый – диск, состоящий из нескольких ножей. Принцип работы – электрорубанок. Измельчает ветки не более 2 см.
Фрезерный – чтобы изготовить такую конструкцию, понадобится дорогостоящий редуктор шестерёнчатый, хотя чертежи вполне доступны для изготовления самодельного блока. Можно рубить ветки в 7-8 см.
Шнековый, также как турбинно-фрезерный – похожие блоки. Если мощность подобрана достаточная, то получится универсальный измельчитель древесины для любых веток. Однако делать такие блоки трудно, поэтому в основном предпочитают создавать дисковые, двухвальные конструкции, а также шредеры из дисковых пил.

Ножи для измельчителя бывают разных видов

Чертежи дробилки веток

Самый легкий в сборке самодельный измельчитель – дисковый. Главное — точно изготовить ножевой диск. Если мощность изготавливаемого шредера более 3 кВт, то допустимо закрепить диск на вал, так как для меньших мощностей используют передаточные механизмы.

Схема дискового измельчителя

Двухвальный аппарат – достаточно мощный, рассчитанный на большое количество материала, разного объема. Собирается он сложнее первого варианта:

центруют валы с большим количеством ножей по периметру – 2 шт.;
вертикально размещают круглые валы на раме.

Измельчитель из циркулярных дисков довольно легок в изготовлении. Сложно заказать вал для дисков и сами диски.

Диски на вал надо нанизывать не впритык, а через шайбы 8-10 мм. Дисковые зубья всего ряда дисков должны быть скомпонованы по диагонали или хаотично.

Диски на валу

Эксплуатация самодельной техники

Из всего вышеописанного можно прийти к выводу, что сделать садовый измельчитель своими руками легко и просто. С этим может справиться практически любой пользователь

Однако важно не только знать, как собрать такую технику, но и как ее правильно эксплуатировать. Рассмотрим тонкости применения самодельного устройства. К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску

Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях

К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску. Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях.

Не стоит опускать руки ниже проема бункера для загрузки отходов. Если это понадобится, протолкнуть сор можно будет и дальнейшей партией прутков. Допустимо использовать для этого особую палку, имеющую разветвления на конце.
Габариты ветки, которую вы отправляете на переработку, не должны быть более половины межосевого расстояния между валами

Отбирая древесные частички, которые вы планируете утилизировать, очень важно брать в учет применяемые в технике ножи.
Специалисты рекомендуют для такого оборудования устанавливать отдельный дифференциальный автомат. Эта деталь будет обеспечивать защиту устройства от возможного поражения электричеством, если будут случаться непредвиденные обстоятельства.
И во время сборки, и во время эксплуатации самодельного механизма очень важно придерживаться правил техники безопасности. Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика

Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика. Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Эффективнее всего двухвальные установки измельчают сырые ветви. Если же надо переработать элементы плотных корневищ, то их понадобится хорошенько почистить от загрязнений.
Если рабочий барабан заклинило из-за застрявших в ней деревянных включений, то устройство понадобится сразу же отключить от сети. Застрявшие отходы в дальнейшем допустимо убирать исключительно при обесточенном аппарате

В противном случае вы подвергните себя серьезной опасности.
В процессе эксплуатации измельчителя (любого – и фирменного, и самодельного) очень важно следить за тем, чтобы питающий кабель устройства не находился в зоне выброса раздробленных отходов.
Если вы хотите, чтоб ваш самодельный шредер прослужил как можно дольше, то его понадобится тщательно очищать после каждой произведенной работы по дроблению отходов на участке. После этого устройство не стоит бросать на открытом воздухе. Выделите под него сарай либо оборудуйте навес.

Выделите под него сарай либо оборудуйте навес.

Следите за тем, чтобы ножи устройства всегда были хорошо заточены. Благодаря такому уходу, пользоваться устройством будет намного проще и приятнее, да и на основные его узлы не будет подаваться большая нагрузка.

Только при соблюдении всех перечисленных особенностей эксплуатации можно говорить о долговечности и износостойкости измельчителя, который вы сделали своими руками. Конечно, важную роль играет и качество всех составляющих компонентов, которые вы применяете по ходу изготовления. Относитесь к этому оборудованию бережно и аккуратно. Не забывайте постоянно его очищать, чтобы не скапливались измельченные отходы (в запущенных случаях извлекать их бывает довольно трудно). Кроме того, следует помнить и о собственной защите во время работы с этой техникой.

Как изготовить самодельный измельчитель своими руками, вы узнаете из видео ниже.

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
Электродвигатель, магнитный пускатель и проводка.
Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

сварочный аппарат;
электродрель с набором свёрл по металлу;
угловая шлифмашина (в просторечье «болгарка»);
точильный станок (наждак);
набор гаечных ключей;
молоток;
металлическая линейка, рулетка;
маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Траворезка своими руками с приводом от болгарки

Tok2Z FORUMHOUSE

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Tok2Z

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Диаметр трубы 10 см.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Измельчённая листва.

Tok2Z

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

электродвигатель номинальной мощностью до 4 кВт
пару стальных пластин толщиной до 10 мм
две шестерни из высокопрочной стали
пару шкивов
валы, закаленные и обработанные
подшипники для надежного крепления валов
непосредственно режущие лезвия из стали
металлический корпус
стальная труба необходимого диаметра
набор гаечных ключей
аппарат для сварки
мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

Из стиральной машины старого типа удаляется активатор.
Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
Размер рабочего инструмента делают немного меньше диаметра барабана.
В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
К отверстию присоединяется корпус.

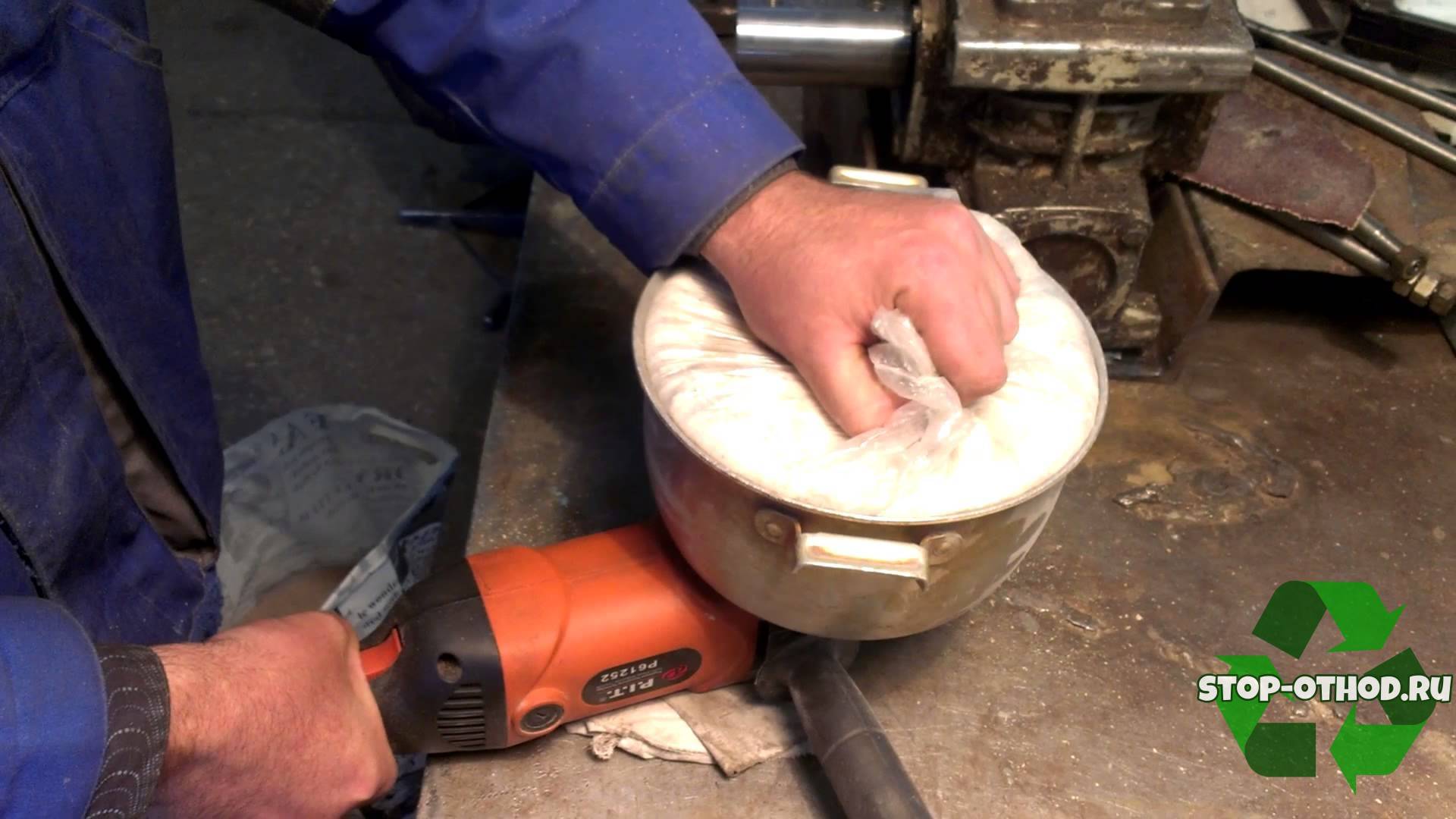

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
С боку пропускаем ось устройства.
Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

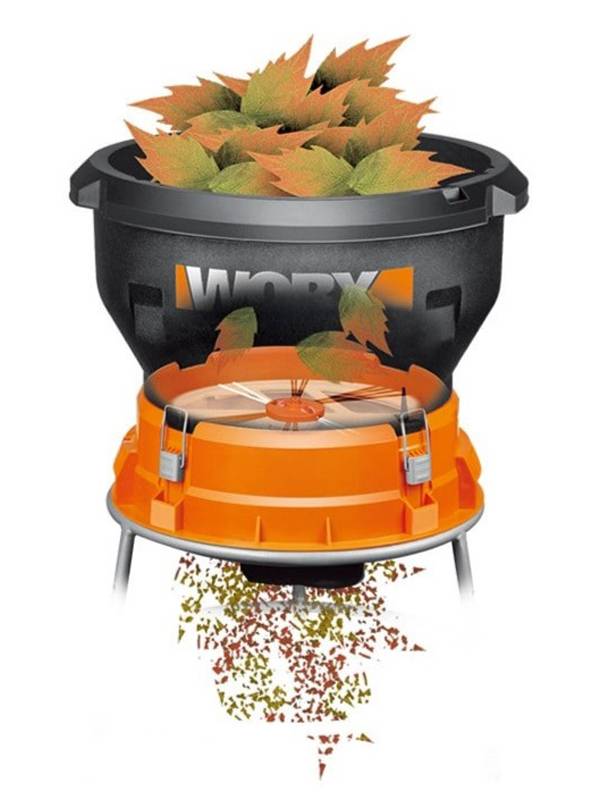

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

емкость из пластика или металла объемом до 50 л
несколько труб из металла диаметром до 20 мм
стальную сеть площадью около 1 кв.м с мелкой ячейкой
обрезок деревянной доски, либо фанеры
необходимо приобрести металлические хомуты для креплений
деревянные бруски и саморезы для их стяжки
непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

шуруповерт
наковальня
дрель
электролобзик
слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
Емкость располагают на небольшой высоте при помощи конструкции из труб.
Двигатель триммера крепят на доске.
Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
На торце штанги ставят режущий инструмент.
Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

аппарат для сварки;
металл и уголок;
оцинкованная выварка или куб;
метизы (болты с гайками, шайбы, хомуты);
ножи и втулки.

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.

Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
Пылесос. Сборка — как при использовании стиральной машинки.
Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
носить защитные очки во время работы;
избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

подобрать чертеж;
приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
изготовить ножи;
соорудить кожух и куб для подачи веток или травы;
установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.

Простейшая схема веткодробилки

Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:

В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

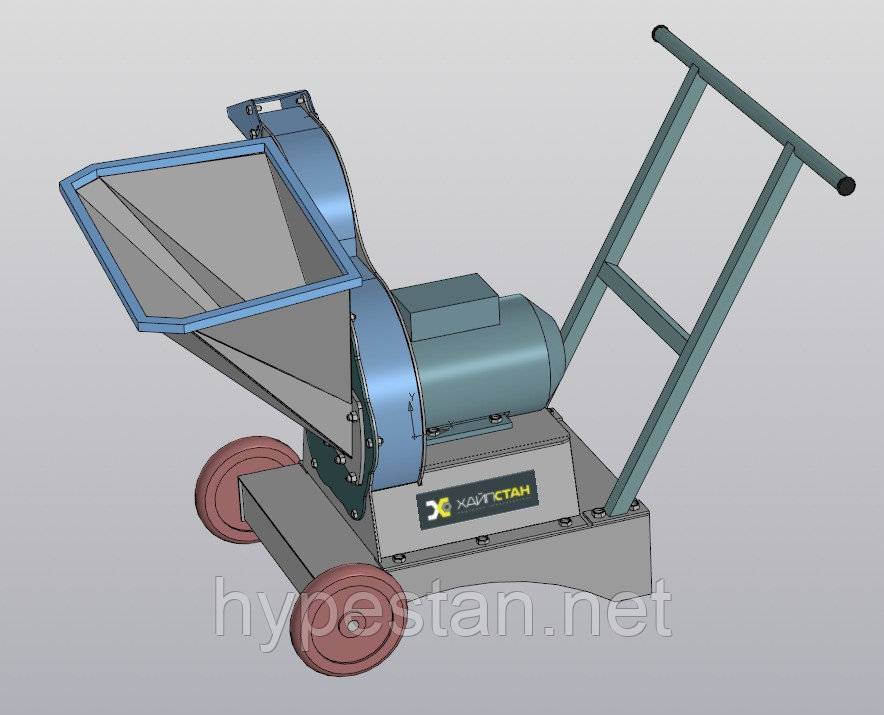

Подробный чертеж для сооружения устройства

Готовим инструменты и материалы

Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.

Некоторые комплектующие для измельчителя

В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.

Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.

Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.

Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.

Изготовление станины

Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.

Станина — основа будущего агрегата

Изготовление режущего механизма

Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.

Несколько вариантов режущих элементов

Сборка агрегата

Порядок действий:

Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
Установка электродвигателя и ременной или цепной передачи.
Монтаж защитного кожуха, бункера и рукава для выброса щепы.
Установка кнопки пуск/стоп.

Самодельный садовый измельчитель
