Как собрать и установить душевую кабину

Частые ошибки

Несмотря на то что сборка кабины интуитивна понятна, многие мастера, и даже профессиональные, допускают ряд ошибок в работе.

Не выровнять пол. Идеально ровный пол — залог долгой работы душевой кабины

Поэтому, если вы не уверены в качестве покрытия или не можете выровнять поддон, не пожалейте времени и сил на новую стяжку.
Подключать электрику без профессионала. Если с сантехнической ещё можно справиться самостоятельно и без специальных знаний, то подключение системы к электросети во влажном помещении оставьте специалисту.
Обратите внимание: некоторые мастера советуют использовать вместо основания из полистирола монтажную пену. Считается, что такое решение облегчит нагрузку на основание, особенно в том случае, если душ будет принимать человек весом больше 100 кг

Однако есть и серьезный минус: если понадобится прочистка канализации, вам придется полностью вычищать это пространство. Компромисс: залить пену не по всей площади, а лишь в некоторых местах, например, по периметру. Для этого выбирайте монтажную пену с минимальным коэффициентом расширения. И после заливки поставьте в душ что-нибудь тяжелое, чтобы избежать деформации и перекоса.
То же касается и советов по обустройству основания из кирпича. Лучше прокладывать меньше и только по периметру.
Не все герметизируют пространства между стеной и стеклом, дверцами и экраном. В дальнейшем это приводит к разбрызгиванию воды, ещё хуже — затоплению.

Уход за душевой дверью

Чтобы дверные полотна из стекла как можно дольше сохраняли свой первозданный вид, за ними нужно правильно ухаживать. Стеклянные поверхности рекомендуется мыть каждый раз после принятия душа. Для этого они моются сначала горячей, потом холодной водой и вытираются насухо. Ежедневная уборка обеспечивает блеск створок и препятствует образованию соляных отложений.

Капитальные уборки душевой кабины рекомендовано проводить не реже 1-2 раз в месяц. В этом случае используются специальные средства для ухода. Можно воспользоваться составами для зеркал, полиролями.

Запрещено применять:

• абразивные порошки;
• составы с кислотами и формальдегидом;
• ершики;
• металлические щетки и жесткие губки.

Ухаживать нужно также за фурнитурой. Ее следует протирать мягкой тряпкой с использованием химически неагрессивных моющих средств. От составов с кислотами лучше отказаться, в противном случае металлические элементы утратят блеск.

Петли, защелки и другие движущиеся механизмы необходимо смазывать с периодичностью 1 раз в полгода — в этом случае они надолго сохранят функциональность.

Источники

• https://bouw.ru/article/ustanovka-dushevogo-ugolka-s-poddonom-svoimi-rukami
• https://stroy-podskazka.ru/vannaya/dushevye-kabiny/ustanovka/
• https://www.SantehDom.by/pomoshh-v-vibore/ustanovka-dushevogo-ugolka-svoimi-rukami
• https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/sborka-dushevoj-kabiny-podrobnaya-instrukciya-dlya-raznyh-variantov-konstrukcij-54901
• https://beautyvanna.ru/santehnika/sborka-dushevoj-kabiny.html
• https://vannaexpert.ru/dushevye/sborka-dushevoy-kabiny-svoimi-rukami
• https://samsmogy-remont.ru/bathroom/dushevoy-ugolok-podrobnaya-instruktsiya-po-sborke-s-foto/
• https://vannayaa.ru/dushevaya-dush/ustanovka-dushevogo-ugolka.html
• https://kak-sdelano.ru/sanuzel/sborka-i-ustanovka-dushevyix-kabin-samostoyatelno
• https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-dushevoj-kabiny-svoimi-rukami-podrobnaya-instrukciya-v-6-shagov-55671
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/kak-samostoyatelno-ustanovit-dveri-v-dushevoj-kabine/

Этап 6. Подключение кабины к воде и канализации.

Возьмите армированные водонапорные шланги необходимой длинны (минимальная рекомендуемая длина 1м).

Прикрутите шланги к системе водоснабжения и сделайте предварительный сброс грязной воды в канализацию.

Прикрутите шланги к смесителю кабины согласно маркировке холодная горячая.

ВНИМАНИЕ!СМЕСИТЕЛЬ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ ПОДКЛЮЧАЕТСЯ ТОЛЬКО ГИБКИМИ ШЛАНГАМИ (В КОМПЛЕКТ ПОСТАВКИ ШЛАНГИ НЕ ВХОДЯТ). ФИТИНГИ ТРУБ В МЕСТАХ СОЕДИНЕНИЯ ДОЛЖНЫ БЫТЬ СНАБЖЕНЫ УПЛОТНЯЮЩИМИ ПРОКЛАДКАМИ, ГАЙКИ СЛЕДУЕТ ЗАТЯГИВАТЬ ПЛОТНО. ВСЕ ХОМУТЫ, НАХОДЯЩИЕСЯ НА ШЛАНГАХ ПОДВОДКИ ВОДЫ (СМЕСИТЕЛЬ, ФОРСУНКИ МАССАЖА СПИНЫ, ВЕРХНИЙ ДУШ, РУЧНОЙ ДУШ, МАССАЖЕР СТУПНЕЙ) НАХОДЯЩИЕСЯ С ОБРАТНОЙ СТОРОНЫ КАБИНЫ НЕОБХОДИМО ПРОВЕРИТЬ ПЕРЕД ВКЛЮЧЕНИЕМ ВОДЫ В ДУШЕВОЙ КАБИНЕ, И В СЛУЧАЕ НЕОБХОДИМОСТИ ПОДТЯНУТЬ

ВСЕ ХОМУТЫ, НАХОДЯЩИЕСЯ НА ШЛАНГАХ ПОДВОДКИ ВОДЫ (СМЕСИТЕЛЬ, ФОРСУНКИ МАССАЖА СПИНЫ, ВЕРХНИЙ ДУШ, РУЧНОЙ ДУШ, МАССАЖЕР СТУПНЕЙ) НАХОДЯЩИЕСЯ С ОБРАТНОЙ СТОРОНЫ КАБИНЫ НЕОБХОДИМО ПРОВЕРИТЬ ПЕРЕД ВКЛЮЧЕНИЕМ ВОДЫ В ДУШЕВОЙ КАБИНЕ, И В СЛУЧАЕ НЕОБХОДИМОСТИ ПОДТЯНУТЬ.

Задвиньте кабину на место монтажа (старайтесь не перегнуть шланги за кабиной).

Вытяните гофру на необходимую длину и воткните в раструб канализации, при необходимости отрежьте не нужный размер т.к. гофра входящая в комплект поставки универсальна и снабжена переходником 40мм на 50мм.

Проверьте водоснабжение и водоотведение узлов кабины, при протечке устраните ее.

Поставьте декоративный экран, предварительно сняв с него защитную пленку.

Монтаж уголка в душевой своими руками: главные особенности

Работы по установке уголков в ванную не нанимая мастеров – простой процесс только в том случае, если соблюдены все требования и поочередность действий

Помимо подсоединения коммуникационных систем верно, стоит обратить внимание и на крепление дверей, герметизацию и монтаж крыши. В целом же, последовательность работ определяется типом устанавливаемого уголка

При доставке душевой кабинки стоит обратить внимание на целостность каждой делали. Подписывая документ до проверки составляющих, покупатель рискует получить некачественный или бракованный товар без вероятности компенсации.

Как проводится монтаж с поддоном

Крепление кабинки с поддоном – классический вариант, при котором изначально крепится система канализации и подача электричества, и только потом устанавливается поддон и кабинка

При этом стоит обратить внимание на глубину поддона. От высоты бортиков зависит удобство эксплуатации уголка в дальнейшем: чем выше – тем меньше вероятность попадания воды на пол

Можно купить также комбинированные уголки с глубоким поддоном в виде угловой ванны.

Однако в некоторых ситуациях глубокие бортики помешают зайти в кабину. Это касается маленьких детей и пожилых людей с ограниченными возможностями в физическом плане.

В таком случае стоит обратить внимание на универсальные модели с высотой борта не более 20 см. за счет особенностей установки общая высота поддона и бортика нижней части кабинки будет 25-30 см

Установка уголка без поддона

Модели, в которых не предусмотрено установление кабинки в угол на поддон, называются напольными. Монтаж сопровождается рядом отличительных особенностей, среди которых надежная система герметизации труб, прокладка и установка под полом.

Часто монтаж в многоэтажных квартирах старого панельного дома такой конструкции не возможен по ряду причин: изношенность центральной канализационной системы, небольшой ширины пол или отсутствие возможности вывода новой канализации в удобном месте.

Процесс монтажа уголка с низким поддоном

Монтаж своими руками уголка с таким поддоном не имеет больших отличий от высокой модели поддона. Единственное, что стоит предусмотреть – это наличие дополнительной системы вывода воды, выливающейся или разбрызгивающейся из поддона при процедурах. Так, установка трапа – наилучший вариант избежать мокрого пола в ванной комнате.

Что потребуется для самостоятельной сборки?

Перед тем, как собрать душевую кабину, нужно убедится, что у вас есть все необходимое, что пригодится во время монтажа. Лучше все материалы и инструменты подготовить заранее, чтобы они были под рукой. Итак, для выполнения работы вам потребуются следующие материалы:

• Душевая кабинка в сборе или отдельно поддон и стенки душевой.
• Компактный сантехнический сифон с гибкой подводкой.
• Патрубок коленчатого типа.
• Силиконовый влагостойкий герметик.
• Мягкое моющее средство.
• Чистая ветошь.

1. Гаечные ключи.
2. Отвертка крестовая.
3. Дрель электрическая.
4. Электролобзик.
5. Проверенный строительный уровень.
6. Рулетка или линейка.
7. Разводной сантехнический ключ.
8. Острый нож.

Как собрать душевую кабину — уголок

Чаще всего покупается именно уголок с поддоном. Без поддона приходится долго водится с полом и сливом. Поставить готовое корыто проще. Потому в первую очередь опишем порядок монтажа такой душевой кабины. Как сделать поддон для душевой кабины из плитки читайте тут.

Сразу скажем, что модели с подоном требуют запаса высоты не менее 15 см: внизу находится сифон и шланги отвода воды. Так что для монтажа кабины 215 см высотой высота потолка должна быть не менее 230 см, и то работать будет сложно. Если потолки у вас низкие, придется ставить кабинку без поддона — только стенки, а слив делать в полу.

Установка поддона

Поддон в современных душевых кабинах сделан из пластика. Он усиливается несколькими слоями стеклоткани, повышающей его прочность, но все равно нормально стать на него без опоры нельзя. В комплекте идет несколько металлических труб квадратного сечения, которые собираются в конструкцию, поддерживающую дно.

Особенности монтажа

При помощи материалов, изложенных на этой странице, вы без проблем сможете произвести установку душевой кабины самостоятельно.

Многие задаются вопросом «сколько стоит установка» и опасаются дороговизны. Действительно, установка душевой кабины специалистом данного направления будет стоить не дешево, от 4000 р за работу. И то в случае, если страна-производитель кабины Китай.

Монтаж европейской сантехники значительно дороже.И глядя на неё возникают мысли о том, что лучше не заниматься этим делом самому и сэкономить на цене работ. Но не стоит сразу об этом думать, ведь сборка душевой кабины — не такой уж сложный процесс, и практически каждый умелый мастер может установить кабину своими руками. Фото и видео инструкции на этой странице помогут вам выполнить работу по европейскому стандарту.

Также вам будет интересно: душевая кабина своими руками — экономим половину стоимости.

Общее устройство и комплектация душевых кабин

Стандартная комплектация душевых кабинок предусматривает простоту сборки и включает несколько основных элементов:

1. Нижняя часть, чаще всего представленная в виде металлического каракаса и поддона.
2. Задней панели, на которой расположен основной функционал устройства.
3. Боковые стенки.
4. Входная дверь с направляющими (может отсутствовать или быть заменена на шторы).
5. Верхняя часть, которая в некоторых моделях может отсутствовать.

Помимо основной комплектации, с душевой кабинкой могут идти различные устройства и аксессуары, предназначенные для более комфортного использования.

Установка прямоугольных кабин

Зачастую прямоугольные кабины оснащены дорогим гидромассажным оборудованием. При этом поддон может использоваться в качестве полноценной ванной. Главная особенность монтажа кабин этого типа состоит в соблюдении порядка установки стенок:

• первой устанавливают заднюю панель, на которой расположено оборудование;
• к ней присоединяют боковые стенки;
• в заключение выполняют монтаж лицевой части с дверьми.

Устанавливая душевую кабину самостоятельно, соблюдайте правила монтажа и требования инструкции производителя. Также не стоит пренебрегать правилами техники безопасности.

Установка поддона душевой кабины

Установка душевого поддона – не очень сложная задача, особенно если вы обратите внимание на несколько важных аспектов

1. Во-первых, перед установкой душевого поддона следует убедиться в ровности пола. Небольшие отклонения можно свести на нет путем регулировки высоты ножек.
2. Во-вторых, вы должны разместить слив в полу в правильном месте, поскольку отверстие душевой кабины должно находится от него на небольшом расстоянии. Если по каким-то причинам соответствия добиться не удалось, проект все же удастся завершить с помощью дополнительных переходников и длинного гибкого шланга, но это потребует больше времени и усилий.
3. В-третьих, вы должны как следует соединить и загерметизировать все элементы, в противном случае возможна протечка воды при эксплуатации душевой кабины.

Начать следует с приобретения инструментов и материалов, которые вам понадобятся при реализации данного проекта. Вам будут нужны разводной гаечный ключ, спиртовой уровень, силиконовый герметик и пистолет для его нанесения. Мы рекомендуем использовать только качественные материалы, в противном случае вам придется делать небольшой ремонт каждые несколько недель.

Как правило, стараются сделать так, чтобы сливное отверстие поддона располагалось точно над ведущим к канализационной трубе отверстием в полу. В нашем случае ванная комната была уже облицована кафелем, и вскрывать пол, чтобы перенести уже сделанный слив в нужное место, совсем не хотелось. Но даже из сложных ситуаций можно найти выход, поэтому мы купили гибкий шланг и коленчатый патрубок.

Используя эти элементы, мы подключим слив душевой кабины к канализации. Это может занять немного больше времени, но в конечном итоге никто не почувствует разницы.
Сливной шланг-гармошка и канализационное колено под углом 900 диаметром 50 мм.

Используя спиртовой уровень, убедитесь в ровности поверхности пола. Это лучше сделать до облицовки пола кафельной плиткой.

Если выяснилось, что пол в месте, где будет располагаться душевая кабина, имеет уклон, рекомендуем залить слой наливного покрытия для выравнивания. А вы тем временем внимательно прочитайте инструкцию производителя душевой кабины и ознакомьтесь с методами ее установки.
Сточное отверстие в полу.

Следующий шаг проекта – соединение гибкого шланга с коленчатым патрубком и герметизация места их сочленения силиконом. Если гибкий шланг входит в колено достаточно плотно, то герметизация не потребуется. Дайте силикону высохнуть, прежде чем подсоединять шланг к душевому поддону.

Герметизация стыка между шлангом и коленчатым патрубком.

Теперь осмотрите душевой поддон. Мы устанавливали душевой поддон с высоким основанием, но методы монтажа одинаковы для любого вида поддонов. Как вы можете видеть на фотографии, основание имеет несколько регулируемых ножек, позволяющих произвести его выравнивание при установке.

Обратите внимание на сливное отверстие. Как правило, стараются, чтобы оно располагалось над стоком в полу

В нашем случае это не так, поэтому для их соединения нам и понадобился достаточно длинный гибкий шланг.

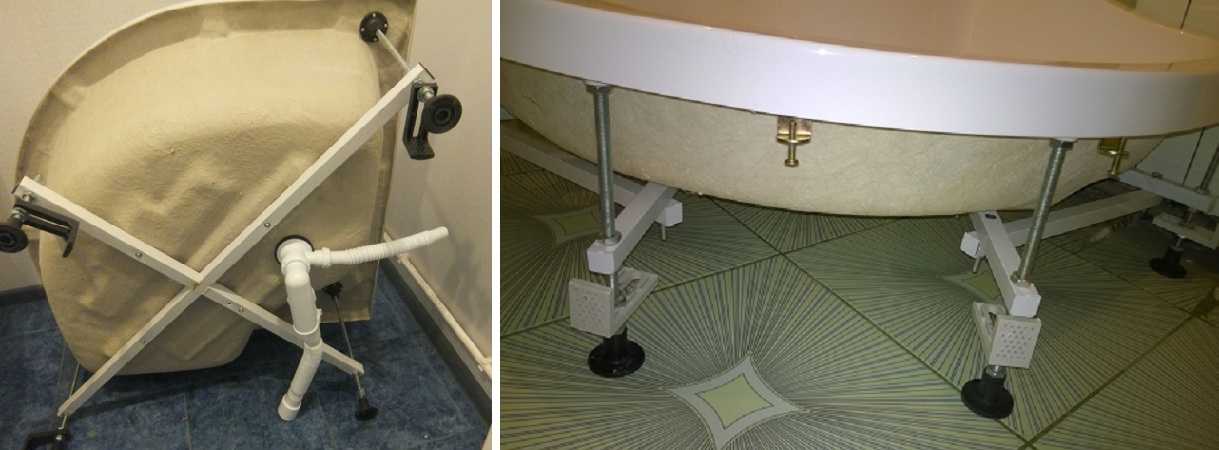

Ножки и основание душевой кабины.

Присоедините корпус сифона к сливному отверстию поддона, затем закрепите гибкий шланг в сифоне.

Подсоединение сифона и шланга к сливному отверстию поддона.

Вставьте второй конец шланга (коленчатый патрубок) в канализационное отверстие в полу. Приложите усилия, чтобы патрубок утопился достаточно глубоко.
Как подключить душевую кабину к канализации.

Подключать поддон к канализации необходимо обязательно с использованием сифона. Некоторые модели сифонов состоят из одного гибкого шланга, из которого необходимо сформировать изгиб нужной формы и закрепить его при помощи специальных приспособлений идущих в комплекте.  Сифон сформированный из гибкого шланга должен иметь подобный изгиб.

Очень важно не пропустить этот шаг, в противном случае вы постоянно будете чувствовать неприятный запах из канализации. Как мы уже упоминали, поддон душа снабжен регулируемыми ножками

Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа

Как мы уже упоминали, поддон душа снабжен регулируемыми ножками. Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа.

Выровняйте душевой поддон по всем его краям, используя для контроля спиртовой уровень. Если это необходимо, отрегулируйте высоту ножек с помощью соответствующего ключа.

Отрегулировав высоту поддона и закрепив его к стене, заделайте зазоры между душевым основанием и стеной с помощью силиконового герметика.

Подробно об установке канализации поддона

Тем, кто решил сам собирать кабинку в ванной, эта информация будет полезна.

Установка слива

Слив является важным элементом конструкции, а потому важно знать, как должен правильно выполняться его монтаж

• Первым делом необходимо присоединить к стоку канализации сливной шланг кабинки.
• Места соединений должны быть обработаны при помощи герметика.
• Далее уплотнительная прокладка устанавливается в сточное отверстие.
• Для обработки поверхности прокладки используют герметизирующий материал на силиконовой основе. Потом под поддоном выполняется установка прокладки, а далее сточный узел следует закрепить, используя специальные винты.

Установка поддона и других элементов

Следует помнить, что только при грамотном монтаже всех элементов душевой кабинки можно гарантировать ее нормальную работу.

Эта работа начинается с того, что на стене выполняют закрепление скоб, они обычно входят в комплект к оборудованию. Элементы должны быть установлены на высоте декоративной панели. Если панель поддона отсутствует, то при определении высоты необходимо ориентироваться на возможность подключения канализации.
Перед тем как приступать к самостоятельной установке кабины, герметиком необходимо обработать место, где поддон будет примыкать к трубе канализации. Когда это будет выполнено, необходимо проверить герметичность при помощи напуска в поддон воды.
Если такая проверка показала отсутствие протечек, то в этом случае можно переходить к следующему этапу – выравниванию поддона и его фиксации. Для этого выполняют настраивание ножек. Стоит сказать, что несложным процессом является установка поддона душевой кабины. Если модель снабжена поддоном, то установить ее гораздо проще, чем изделие с наклонным полом.
После завершения работы по установке поддона следует сделать горизонтальные разметки на стенах, используя уровень. На них потом необходимо ориентироваться при прикручивании направляющего профиля. Затем будут вставлены створки кабинки. Полы направляющих будут установлены далее.
Следующим этапом идет подключение смесителей. Предварительно необходимо вывести в место расположения смесителей трубы холодной и горячей воды. Между трубами необходимо выдерживать расстояние 15 см.
Эксцентрики следует использовать для самостоятельного соединения труб. Обычная пакля применяется в качестве уплотнительного материала для металлических труб. Для пластиковых изделий и для труб из металлопластика использовать его не следует. При намокании произойдет его разбухание. А это может привести к повреждению не только труб, но и соединительных элементов — фитингов.
Установка дверок и других элементов конструкций выполняется относительно друг друга. После завершения монтажа верхней панели кабинки необходимо проверить работу электротехнического оборудования, которое входит в состав кабинки. Когда конструкция собрана, она должна постоять некоторое время, чтобы высох герметик.
Когда проверка герметичности всех соединений завершена и отклонений в работе не выявлено, необходимо отрегулировать двери. Далее к кабине прикрепляется деревянная декоративная панель

Если планируется собирать душевую кабину в частном доме, то особое внимание необходимо уделить гидроизоляции.

Определяемся с типом душевой кабины

По своей конструкции душевые кабины делятся на три типа:

• Открытые;
• Закрытые;
• Комбинированные.

Открытые душевые кабины

Открытые модели – это душевая кабина, которая интегрирована в планировку ванной комнаты. Прежде всего, данные модели являются сборными, то есть, к основанию одной из стен или в зоне угла ванной комнаты устанавливается напольный поддон, подключенный к канализационному стояку.

А по периметру поддона с одной или двух сторон монтируются стенки душевой кабины из стекла или оргстекла. Оставшиеся же одна или две стены в конструкции душа облицовываются керамической плиткой.

Еще одна характерная особенность открытых моделей – это отсутствие верхнего основания, крыши. Следовательно, в моделях открытого типа монтаж каскадного или тропического душа просто невозможен.

Во время купания приходится довольствоваться душевой лейкой, подключенной к смесителю гибким шлангом в металлической оплетке. То есть, модели открытого типа предназначены только для того, чтобы человек мог быстро помыть свое тело.

Надо сказать, что при монтаже открытых душевых кабин, нередко, даже отказываются от нижнего поддона. Вместо покупного поддона, нижнее основание душевой кабины может быть монолитным, залитым из бетона высокой марки и облицованное керамической плиткой с нескользящей поверхностью.

Сами же стенки из стекла или оргстекла монтируются на металлических профилях из алюминия, латуни или стали с антикоррозийным покрытием.

Преимущества открытых моделей:

• • Очень низкая стоимость, примерно около 8-20 тысяч рублей;
  • Возможность изготовить душевую кабину с любой необходимой площадью;
  • Простая и незатейливая общая конструкция.

• • Капитальный монтаж элементов конструкции;
  • Затрудненный ремонт водопроводных и канализационных узлов;
  • Нет возможности встроить озонирование или парогенератор;
  • Отсутствие верхнего общего душа, например, тропического или каскадного;
  • Повышение общей влажности воздуха в помещении при эксплуатации.

Закрытые душевые кабины

Закрытые модели имеют полностью автономную конструкцию, состоящую из поддона, стенок и потолочного основания кабинки.

То есть, это портативный бокс в котором встроено огромное количество различных дополнительных функций и, который при необходимости легко демонтировать в случае переезда или ремонта.

Несущие элементы конструкции и потолок кабинки выполняются из металла с антикоррозийным покрытием или прочных полимерных соединений, а боковые стенки закрытых моделей, так же как и в открытых моделях изготавливаются из прозрачного или полупрозрачного стекла или оргстекла.

В среднем закрытая душевая кабина стоит 30-40 тысяч рублей и более.

Преимущества закрытого типа:

• • Быстрый монтаж и подключение необходимых коммуникаций;
  • Большое разнообразие дополнительных функций;
  • Широкий ассортимент различных моделей;
  • Хорошая звукоизоляция;
  • Изолированность от общего микроклимата в помещении.

Комбинированные душевые кабины

Комбинированные душевые кабины – это бокс, в котором используется очень глубокий поддон или, что чаще, ванна из акрила, чугуна или стали. По периметру ванны располагаются душевые стенки, а верхняя часть может быть открытой или закрытой в зависимости от модели.

Такая комбинированная конструкция позволяет совместить все преимущества современных ванн, например, джакузи или гидромассаж и, все достоинства душевых кабин, такие как душ Шарко, каскадный или тропический душ.

Комбинированные душевые кабины существенно отличаются своими большими габаритами от обычных душевых кабин. По этой причине, модели сантехники данного типа можно рекомендовать лишь в случае ванной комнаты с большой площадью.

То есть, более 7 кв. м. В среднем, на комбинированные душевые кабины цена варьируется от 70000 рублей.

Преимущества комбинированного типа:

• • Совмещение всех достоинств ванны и душевой кабины в одной конструкции;
  • Большое разнообразие моделей;
  • Возможность выбрать открытый или закрытый тип.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509. Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

 Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

 Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
• Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
• Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
• Максимальная нагрузка на поддон 210 кг.
• Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
• По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

• Использовать кабину не по назначению
• Устанавливать кабину на улице
• Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
• Находиться в душевой кабине вдвоем
• Вставать на край поддона
• Использовать кабину людям с боязнью замкнутого пространства
• Использовать кабину детям и пожилым людям без присмотра близких
• Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Рекомендации покупателю

• Это изделие предназначено для бытового использования внутри помещений.
• Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть потенциально опасны для детей, поэтому сразу же после установки кабины уберите их в недоступное место.
• После вскрытия упаковки необходимо проверить комплектность и целостность изделия.
• Всегда вынимайте вилку из розетки или отключайте электричество на вашем щитке перед операциями по уходу за кабиной.
• Регулятор подачи воды при открытии должен находиться в среднем положении во избежание температурного шока.
• Очистка душевой кабины должна производиться мягкой тканью или губкой при помощи специальных жидких моющих средств.

Инструкция по сборке боковых панелей и дверей

Традиционно вертикальные панели крепятся непосредственно к ранее установленному поддону с помощью болтовых соединений. Предварительно место стыка обрабатывается герметиком.

К зафиксированным панелям крепится мультифункциональная душевая стойка с применением саморезов.

Последующий монтаж душевой кабины по видео, предложенному ниже, заключается в сборке дверного каркаса. Последний представляет собой систему из вертикальных стоек и, зачастую, двух горизонтальных направляющих. Смонтированный каркас фиксируется относительно поддона и вертикальных панелей.

Инсталляция дверей кабинки производится в соответствии с такой технологией:

• верхние ролики устанавливаются в максимальное верхнее положение по вертикали;
• устанавливаются силиконовые уплотнители;
• дверь монтируется в каркас – нижние ролики (нажатием передвигаются вдоль вертикали) заправляются в соответствующую направляющую;
• производится закрепление дверных ручек и прочей фурнитуры.
