Секционные гаражные ворота: виды, устройство, производители

Почему секционные модели популярны

Секционные воротные системы успешно вытесняют привычные распашные варианты, не в последнюю очередь благодаря особенностям конструкции. Полотно состоит из нескольких горизонтально расположенных секций из сэндвич-панелей, подвижно соединенных с помощью специальных петель. Секции могут иметь разную ширину; их количество меняется от 2 до 8 штук.

При открывании ворот полотно скользит по направляющим вверх и сдвигается назад вдоль потолка. Плюс, обычно устанавливается автоматика, которая избавляет человека от физических усилий.

По популярности секционные ворота значительно превосходят альтернативные варианты (распашные, откатные, рольставни, подъемно-поворотные). Однако некоторые домовладельцы всё ещё относятся к конструкциям из сэндвич-панелей с подозрением, так как не совсем понимают, что это такое и какими преимуществами они обладают.

Причина их широкого распространения кроется в оптимальном сочетании следующих характеристик:

Удобство монтажа. Секционная конструкция устанавливается под любую форму проема. Она компактна, не требует дополнительного места, как распашные модели, а гибкость позволяет монтировать ее в небольших помещениях.

Секционные ворота устанавливаются за несколько часовИсточник windoorinfissi.it

Защита. Полотно плотно закрывает гаражный проем, защищая авто от сырости и холода. Оно обладает надежными противовзломными свойствами: благодаря плотно прилегающим друг к другу секциям; вскрыть его тихо и быстро не получится.

Удобство эксплуатации. Вы можете поднимать и опускать полотно, не выходя из салона автомобиля благодаря дистанционному управлению. Функция, особо удобная в ненастные дни.

Теплоизоляция. Панель – это два листа стали, между которыми располагается пенополиуретан

Материал характеризуется низкой теплопроводностью и обеспечивает хорошую теплоизоляцию, что важно для отапливаемых гаражей. По способности сохранять тепло ворота сравнимы с кирпичной стеной толщиной 50 см.

Энергоэффективность

По периметру каждой секции прокладывается утеплитель. Он помогает герметизировать гараж, защищает от сквозняков, сохраняет температуру комфортной. Напольный уплотнитель плотно прилегает к неровностям пола и не дает холодному воздуху проникать внутрь.

Эстетика. Производители предлагают достаточный выбор оттенков и текстур, что позволяет подобрать ворота, которые гармонично впишутся в дизайн дома.

Ворота в качестве архитектурного акцентаИсточник windoorinfissi.it

Подъемно-поворотные ворота

сдвигается под потолокПолотно цельное, не поделено на секции

При выборе обращайте внимание не только на толщину металла, но и на конструкцию усилений, от этого напрямую зависит прочность полотна в целом, его взломостойкость и устойчивость к механическим повреждениям. Не стоит выбирать ворота, основываясь только на толщину металла, металл – это только часть конструкции

Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены. В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать.

Подъемный механизм может быть устроен одним из следующих способов:

с пружинами – более простой, надежный, а потому и более распространенный тип конструкции. Рычаг приводит в действие пружины и шарниры, ворота открываются и закрываются, исключается случайная блокировка механизма. Это долговечные конструкции, если, конечно, направляющие были смонтированы правильно, а пружины – корректно отрегулированы;
с противовесом (может быть несколько) – конструкция удобнее в эксплуатации, если полотно тяжелое. Противовесы крепятся к раме через трос.

Это все касается механического управления воротами. Также ворота можно оснастить автоматикой, чтобы можно было управлять ими, просто нажав на кнопку. Это удорожает конструкцию, но и делает эксплуатацию более комфортной.

Плюсы подъемно-поворотных ворот:

наилучшие взломостойкие качества среди всех подъемных ворот, так как имеем дело с надежным монолитным полотном, которое сложнее всего повредить. Более того, система блокируется изнутри, потому попасть в гараж можно, если только сделать отверстие в самих воротах, а это сложно и шумно;
компактность при открывании, потому установить конструкцию можно практически в любом гараже;
возможность дополнительной теплоизоляции и декора по своему усмотрению;
относительно простой и быстрый монтаж;
простота в эксплуатации, возможность установить автоматику.

Из минусов отметим:

плохая ремонтопригодность

При серьезном повреждении части полотна придется полностью его менять – обойтись заменой лишь одной из секций не получится;
между полотном ворот и проемом обязательно остаются щели, которые желательно скрыть уплотнителем, если гараж отапливается и/или утеплен;
данные ворота, как и другие подъемные механизмы, могут быть установлены только в прямоугольные проемы, причем очень важно, чтобы в гараже не было перекосов – требования к геометрии самой постройки достаточно жесткие;
механизм крадет примерно 20 см высоты гаража, это стоит учесть при проектировании;

автомобиль необходимо оставлять за 1,5-2 м от ворот перед открыванием.

Гаражные ворота: разновидности и особенности их конструкций

Производители предлагают разнообразные варианты гаражных ворот. Они могут различаться размерами, особенностями своей конструкции. Выбирать для себя что-то определенное рекомендуется с учетом имеющихся возможностей, размеров машины, пожеланий и специфики расположения самого гаража.

Секционные гаражные ворота

Такие гаражные ворота представляют собой соединение нескольких секций. Они двигаются по полозьям, «отползая» на потолок или на стену. Могут быть автоматическими и механическими. Являются идеальным решением для небольших проемов.

Расчет размеров секционных ворот рассчитываются с учетом следующих моментов:

наличие свободных 10 см под потолком. Они нужны для установки полозьев и автоматики;
10-14 см с обеих сторон по стенам. Пространство требуется для монтажа направляющих.

Секционные гаражные ворота идеальны для гаража на 1 или 2 машины.

Рулонные гаражные ворота

Размеры такой конструкции подразумевают наличие свободных 13 см под потолком. Монтаж направляющих и мощность двигателя – наиболее важные показатели работы таких ворот.

Подходят для небольших гаражей. Могут быть изготовлены под заказ любого размера.

Подъемно-поворотные гаражные ворота

Такая конструкция отличается массивностью. Представляет собой цельное полотно, которое с помощью шарнирного механизма принимает горизонтальное положение и поднимается вверх. Требует наличия как минимум 25 см свободных для установки двигателя и механизма подъема.

Подъемно-поворотные гаражные ворота подходят для больших гаражей.

Распашные ворота

Самый простой в изготовлении и использовании вариант. Не имеет ограничений по размерам. Для их эксплуатации требуется свободное пространство перед въездом в гараж.

Открываются преимущественно вручную. Однако более дорогие варианты изготавливаются с применением автоматики.

Откатные ворота

Такой вариант гаражных ворот также часто применяется. Размеры откатных ворот могут быть практически любыми. Для их монтажа потребуется наличие свободного пространства вдоль стены, куда они будут отъезжать. Потому могут быть рекомендованы для больших гаражей.

Советы по выбору

Производители из Германии традиционно выпускают качественные и надежные приводы для ворот гаражей. Фирма Came поставляет полноценные наборы за 12000-15000 рублей. При сравнении ее продукции с вполне устойчивыми и дорогостоящими изделиями из США, например, моделью Stanleyet 380, становится очевиден такой недостаток «американца», как отсутствие возможности заблокировать устройство на расстоянии, если сработает сигнализация.

Важно знать, что электроприводы для ворот гаражей требуют стабильного, высококачественного электроснабжения. Поскольку рассчитывать на добросовестность энергетиков особо не приходится, нужно приобрести эффективный стабилизатор напряжения. Только в таком случае можно использовать сварочный аппарат или иную мощную технику в гараже

Только в таком случае можно использовать сварочный аппарат или иную мощную технику в гараже.

При покупке всегда нужно интересоваться, будет ли гарантия, и какой срок она действует. Профессионалы не боятся давать гарантийное обслуживание на 10-15 лет, потому что сами уверены в надежности и качестве выпускаемой продукции.

Необходимо внимательно изучать инструкции, технические паспорта и сопроводительные документы, чтобы быть уверенным в отсутствии каких-либо проблем. Солидные производители приводов всегда оснащают свои изделия автоматическими системами какой-то одной фирмы. Если используется товар сразу нескольких поставщиков, тогда качество продукции окажется слишком низким, а гарантию, больше чем на год, никто не даст.

Также необходимо ознакомиться с отзывами в независимых источниках, проверить сеть обслуживания, так как при поломке, возможно, придется везти аппарат на другой континент, что очень неудобно и дорого.

Ведь даже отсутствие пульта под рукой, потеря или выход его из строя не помешают выехать в нужный момент или оставить машину защищенной. Если какой-то производитель предлагает стопорящие устройства для створок бонусом к покупке, то это вполне весомое преимущество.

Механическая блокировка в большинстве современных систем полностью отсутствует. Перевод в режим ручного управления возможен в отсутствие электричества, однако запереть ворота не получится. Решением проблемы оказывается особая задвижка, которая способна заблокировать входное устройство, независимо от закрытого или открытого положения ворот. Желательно ориентироваться на автоматику, которая сама по себе защищена от скачков напряжения, ведь это не только экономичное приобретение, но и надежное, да и вся аппаратура получается компактнее.

Знакомясь с редукторами гаражных ворот, необходимо проверять их на количество переходников – усложнение конструкции лишь делает жизнь менее удобной. Дистанционное управление высокого качества всегда имеет единый пульт, не существует никакой потребности в использовании вспомогательных щитков.

Не нужно стараться купить очень дешевое устройство, даже если говорят про его широкие возможности. В конечном счете, расходы окажутся только выше, ведь недорогие приводы быстро выходят из строя и доставляют много неудобств.

Трехфазные приводы для гаражных ворот покупать частным лицам не следует, поскольку подобные машины предназначены для использования в промышленных объектах и в крупных транспортных парках. В отличие от однофазных систем они мощнее, не так сильно нагреваются, отличаются лучшими показателями КПД и значительным ресурсом.

Для секционных ворот с низким подъемом целесообразно применять цепные приводы, а вальный тип считается универсальным, но ворота потребуется дорабатывать. Необходимо запомнить, что запас мощности по сравнению с расчетными показателями должен составлять минимум 1/5 часть, в противном случае устройство окажется недостаточно надежным.

О том, как выбрать привод для распашных ворот, для самостоятельной установки, вы узнаете из следующего видео.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Какую автоматику можно использовать

СВ можно управлять с помощью двух способов:

Торсионного. Он предполагает установку пружины на валу под потолком, которая сжимается при открытии ворот. Опускание полотна обеспечивается упругостью пружины.
Растяжения пружин в боковых НС при открытии СВ и их возвращение в исходную позицию при закрытии ворот.

Чтобы облегчить пользование СВ, на них можно поставить осевой или потолочный автоматизированный привод. Управлять автоматизированной системой можно с помощью:

настенного пульта со стандартными кнопками;
брелока с радиопередатчиком;
компьютера или смартфона, принимающих и обрабатывающих видео и фото.

Автоматика для управления РВ бывает с/без ручного управления. Наличие такой опции позволяет пользоваться воротами во время отсутствия электричества. Для гаража это считается идеальным вариантом.

Автоматика для секционных ворот

Удобнее всего открывать секционные ворота удаленно, особенно в ненастную погоду, например, во время проливного дождя. На данный момент существует несколько вариантов автоматизации ворот.

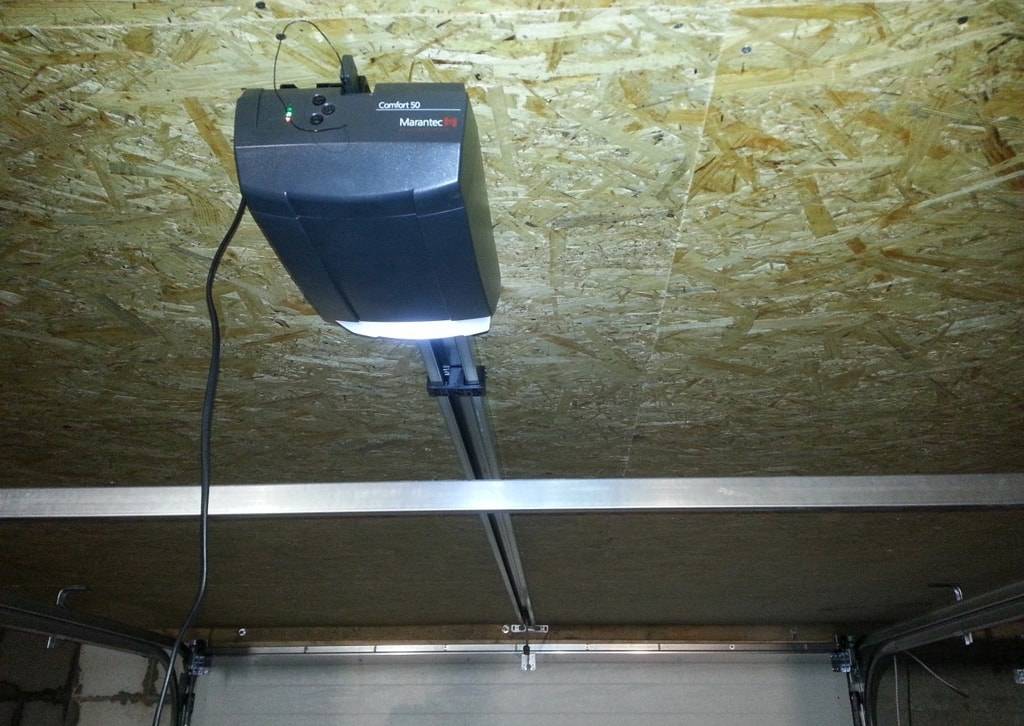

Первый вариант: установка мотора на потолок

Данный мотор имеет соединение с механизмом открывания ворот с помощью цепей. Такие приводы устанавливаются только при стандартном или пониженном расположении ворот. Такой механизм значительно дешевле остальных. такая стоимость получатся от того что привод используется самый простой, и большой мощности ему не требуется.

Второй вариант — осевой привод

Данный привод устанавливается над верхней осью, такой привод более мощный и дорогой.

Используется осевой привод в случае если достаточно места над проемом, и только при вертикальном или стандартном подъеме ворот

Можно обратить внимание, что стандартные виды подъема ворот подходят только для стандартных или средних видов ворот. При других случаях, механизмы и приводы определяются в индивидуальном порядке

Открытие ворот в автоматическом режиме может происходить с использованием различных устройств:

С помощью пульта установленного на внутренней стене гаража. Данный вид автоматизации очень прост в реализации, с помощью обычных проводов и клавиши выводится провод на клавишу, с помощью которой и будет подаваться сигнал на открытие или закрытие ворот. В этом случае придется выходить из машины для открытия ворот.

С помощью пульта или брелка. В таком варианте на привод устанавливается приемник сигнала, брелок выступает передатчиком сигнала

При выборе такого варианта нужно обратить внимание на диапазон используемых радиоволн, чтобы они не конфликтовали с уже имеющимися у вас радиоприборами. С помощью компьютера или смартфона. В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона

В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона

С помощью компьютера или смартфона. В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона

Больше всего распространены брелки. Они достаточно дешевы, и позволяют иметь свободный доступ к механизму.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Сварка стыков элементов рамы
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Проверка правильности работы ворот
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Монтирование створки ворот
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
