Схема кладки печи голландки с плитой своими руками

Основные правила сооружения голландки с плитой

Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:

Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
Фундамент накрывается гидроизоляционным материалом.
Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.

Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным. Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться. В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.

В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:

избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
следует производить регулярную очистку каналов голландки от осевшей сажи;
деревянные стены необходимо оградить от печи огнеупорным материалом;
запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
необходимо минимизировать количество металлических элементов при возведении конструкции.

Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.

Строительство голландской печки своими руками

Возведение печки проводится в такой последовательности:

подготовительные работы (обустройство фундамента и подготовка материалов к кладке);
кладка печи;
кладка дымохода;
облицовка конструкции.

Теперь более тщательно рассмотрим каждый пункт в отдельности.

Подготовка

На подготовительном этапе проводится сооружение фундамента и защита стен от тепла. Так как печь имеет большой вес, понадобится сооружение опалубки.

При приготовлении важно соблюдать пропорцию составляющих

Выполнение фундамента

Работы на этом этапе проводятся по такой пошаговой инструкции:

провести разметку пола с учетом расположения оконных и дверных проемов;
с помощью болгарки выполнить распил и демонтировать доски на размеченном месте;
возвести фундамент, и выполнить заливку раствора;
уложить рубероид.

После этого делается небольшой перерыв на тот срок, пока раствор полностью не затвердеет.

https://youtube.com/watch?v=GlVclepGte0

Подготовка основания и гидроизоляция

Высота фундамента делается такой, чтобы была возможность уложить два ряда кирпича. Он ложится сплошным рядом. При этом стоит не забывать о перевязке. Поверх укладывается гидроизоляция, которая состоит из нескольких слоев. Она надежно крепится на основание.

Так как большая часть тепла уходит вниз, то к гидроизоляции нужно подойти очень внимательно. Специалисты дополнительно рекомендуют уложить слой теплоизоляции. Вместе с рубероидом можно использовать базальтовый картон.

Перед началом кладки нужно натянуть отвесы из крепкой нити. Благодаря таким отвесам можно предотвратить сдвигание рядов во время кладки. В ином случае нужно периодически проверять ровность конструкции. Какие-либо отклонения приведут к тому, что печка будет работать неэффективно.

В основание укладывается несколько сплошных рядов кирпича

Минусы и плюсы

Главные минусы отопления при помощи голландской печи:

— требуют немало места в помещении;

— показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше;

— имеются проблемы с распределением нагретого воздуха по комнатам;

— это весьма дорогостоящее удовольствие.

Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется. Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом

Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом

Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом. Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом

Голландка (02) 0,75м на 1м Отопительная. 3 Квт.

Строительство голландки с плитой

Прежде чем начать строительство печи необходимо провести подготовительные работы, заключающиеся в заливке фундамента и приготовлении раствор для кладки.

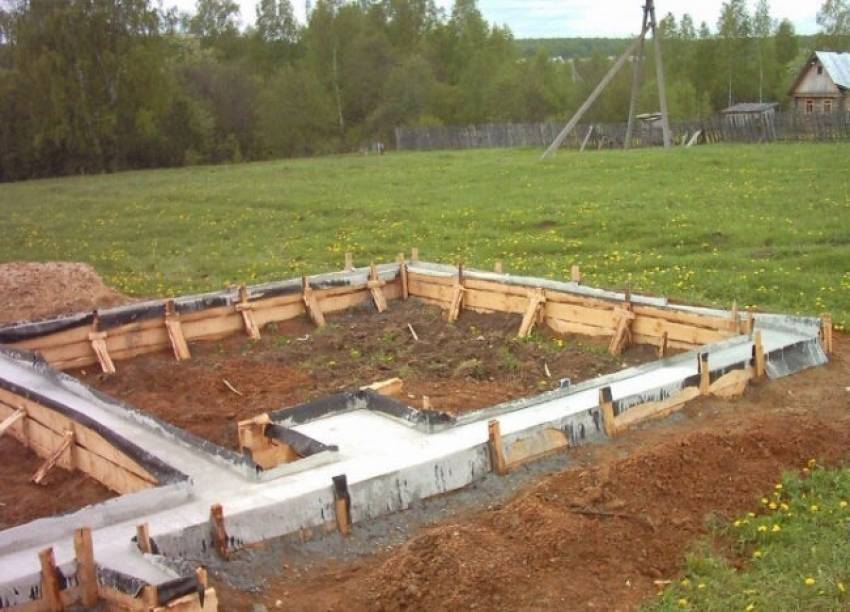

Заливка фундамента

В идеале, сооружение голландки следует планировать перед строительством дома. Если работы выполняются в уже обустроенном помещении, то необходимо удалить часть напольного покрытия. Основание голландки отделяется от фундамента дома песчаной подушкой. Глубина котлована под заливку основания должна составлять не менее 0,5 м. Его длина и ширина определяется в зависимости от габаритов печи — к размерам сторон прибавляется 15-20 см. Сверху песчаной подушки засыпается слой щебня толщиной 10 см и устанавливается опалубка, все стороны которой необходимо обернуть рубероидом. Опалубка заливается цементно-песчаным раствором, приготовленным в соотношении 1:3. После этого следует сделать технический перерыв до полного высыхания раствора.

Через 25-30 дней, когда фундамент наберет достаточную прочность, его присыпают слоем песка 3-5 см и накрывают рубероидом для гидроизоляции.

Приготовление раствора для кладки

Как уже отмечалось ранее, цементно-песчаная смесь не годится для кладки голландки — для этого применяется глиняный раствор. Для его приготовления следует размельчить глину и залить водой, излишки которой необходимо удалить. Через несколько часов, когда глина напитается жидкостью, засыпают песок в пропорции 2:1 и тщательно размешивают, затем заливают воду в количестве 1/8 от общего объема. Процесс приготовления глиняной смеси необходимо производить за 2-3 дня до начала сооружения печи.

Для проверки качества приготовленной смеси, достаточно сдвинуть ее мастерком в сторону. Если след остается гладкий, без рваных участков, значит смесь приготовлена идеально. Если раствору не хватает густоты, и он растекается, то в этом случае необходимо добавить еще глины.

Порядовая кладка голландки с плитой

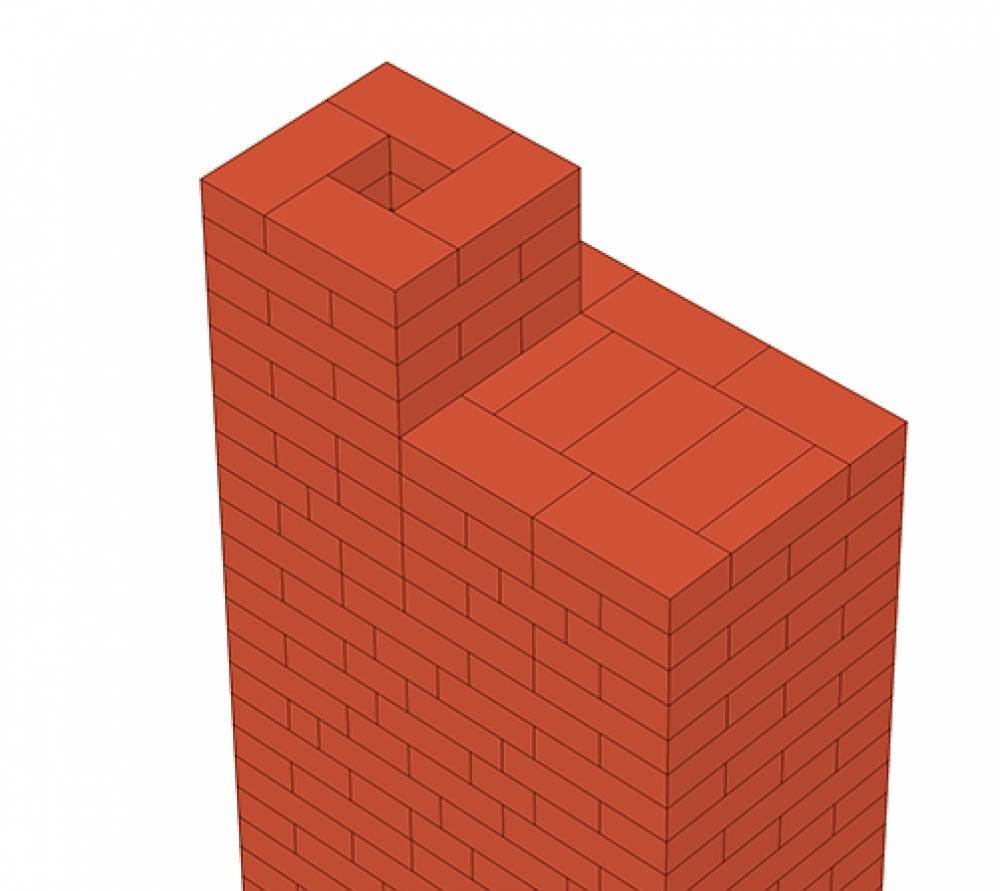

Кладка печи производится согласно схеме, в которой указано количество рядов и кирпичей. Специалисты рекомендуют предварительно сложить конструкцию без раствора, и нанести на кирпичах метки для ориентира. Чтобы печь имела строго вертикальное положение следует натянуть отвесы и контролировать кладку на всех этапах пузырьковым уровнем. Перед укладкой кирпичи помещают в воду, чтобы они не вытягивали влагу из глиняного раствора.

Строительство голландки производится в следующей последовательности:

1-3 ряд — кирпич выкладывается плашмя с перевязкой

Особенно следует уделить внимание 1 ряду — он служит основанием всей конструкции и от правильности укладки зависит ее надежность. С 3 по 10 ряд кладка производится из огнеупорного кирпича.

4 ряд — устанавливается дверца поддувала

В зазор между кирпичом и дверцей закладывается асбестовый шнур. Это необходимо для предотвращения деформации кладки в случае температурного расширения металла.

5 ряд — выкладывается аналогично предыдущему.
6 ряд —перекрывается дверца поддувала. В этом же ряду подпиливаются кирпичи для установки колосниковой решетки.
7–9 ряд — производится формирование топливного отсека печи. Устанавливается дверца топки.

10 ряд — перекрывается дверца топочной камеры, в кирпичах делают выемки для варочной плиты таким образом, чтобы после ее установки оставался зазор в 5 мм. Впоследствии он заполняется асбестовым шнуром. Край плиты прикрывают металлическим уголком для защиты кладки от повреждений.

11-14 ряд — формируется зона над плитой. В 14 ряду делаются борозды для установки уголка, который будет служить опорой для следующего ряда кирпичей.
15 ряд — перекрывается зона над плитой.
16, 17 ряд — ложится аналогично предыдущему, устанавливается дверца для прочистки с асбестовым шнуром.
18-24 ряды — выкладываются дымоходные каналы. Необходимо следить за тем, чтобы на кладке не было выступов, которые могут послужить причиной ухудшения тяги в печи.

25-28 ряды — производится перекрытие каналов печи. В 28 ряду формируется отверстие дымохода.
29 ряд — устанавливается заслонка для регулировки тяги в печи. Так же, как и все металлические элементы она монтируется с зазором и применением асбестового шнура.
30 ряд — завершается кладка дымохода.

На завершающем этапе производится кладка дымовой трубы, которая выводится над поверхностью крыши на высоту 60 см.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов. В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Что потребуется

Кладка проводится с помощью раствора, который готовится из красной глины, а также песка и воды. Пропорция зависит от качества его составляющих. Помимо этого, что провести кладку нужно подготовить такие материалы:

кирпич;
раствор;
гидроизоляция;
доски или щиты для опалубки;
металлические элементы конструкции (варочная плита, заслонка и дверца).

Также понадобится набор таких инструментов:

мастерок;
рулетка;
степлер;
уровень и отвес;
болгарка;
правило;
инструменты и приспособления для замеса раствора;
резиновый и металлический молоток.

Количество кирпича и материалов для раствора напрямую зависит от размеров конструкции.

Важно соблюдать порядовку конструкции

Достоинства и недостатки голландки

Сравнивая голландку с русской печью, можно увидеть, что печь-голландка имеет целый ряд преимуществ:

более быстрый прогрев стенок;
меньший расход кирпичей;
более короткое время от растопки до максимальной отдачи тепла;
возможность расширения функциональных опций, таких как варочная плита, духовка, лежанка и др.;
компактность (качественная голландка может иметь размеры 50×50 сантиметров);
значительно более быстрый прогрев помещения;
эффективность печи не зависит от ее высоты;
низкие затраты на сооружение, так как из огнеупорных кирпичей можно оборудовать только топку, а все остальное сложить обычными кирпичами.

Схема и порядовка Русской печи полного прогрева

К недостаткам голландки следует отнести:

низкая эффективность (не более 45%) по сравнению с русской печью;
в каналы может затягиваться холодный наружный воздух;
для поддержания комфортной температуры печь необходимо протапливать минимум дважды в день;
необходимость постоянного наблюдения за вьюшкой – при открытой вьюшке печь быстро остывает;
при сильном перегреве выделяемый угарный газ может просачиваться в отапливаемое помещение.

Основные правила сооружения голландки с плитой

Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
Фундамент накрывается гидроизоляционным материалом.
Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.

избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
следует производить регулярную очистку каналов голландки от осевшей сажи;
деревянные стены необходимо оградить от печи огнеупорным материалом;
запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
необходимо минимизировать количество металлических элементов при возведении конструкции.

Особенности эксплуатации

Характерным признаком печей-голландок является увеличенная протяжённость дымоходных каналов. Именно благодаря этому печь так хорошо работает на теплоотдачу. Но в то же время при таком устройстве газохода возрастает вероятность проникновения угарных газов в жилое помещение

Чтобы этого не происходило, важно соблюдать правильный режим топки: температура нагрева корпуса не должна превышать 60о по Цельсию

Чистка и ремонт печи

Чтобы голландка работала без сюрпризов, необходимо следить за её техническим состоянием:

ежедневно очищать от золы топки и поддувала;
раз в год выполнять профилактическую очистку печной трубы;
раз в 4–5 лет проводить ревизию внутренних и наружных стен, при обнаружении трещин — устранять.

Построить голландскую печь самостоятельно без посторонней помощи под силу каждому человеку. Соблюдая описанные рекомендации и следуя схемам порядовки, отопительный агрегат легко сложить за 1 неделю.

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основе голландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения.

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка.

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России, хотя имеет немецкое происхождение. Схема устройства достаточно проста: дымооборот и три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этом отопительная конструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе, требует регулярного ухода, который не так просто дается.

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров.

Процесс кладки

Основной функцией печи голландки является обогрев, поэтому примеров порядовки конструкции с плитой не очень много. Предлагаем вниманию следующие варианты:

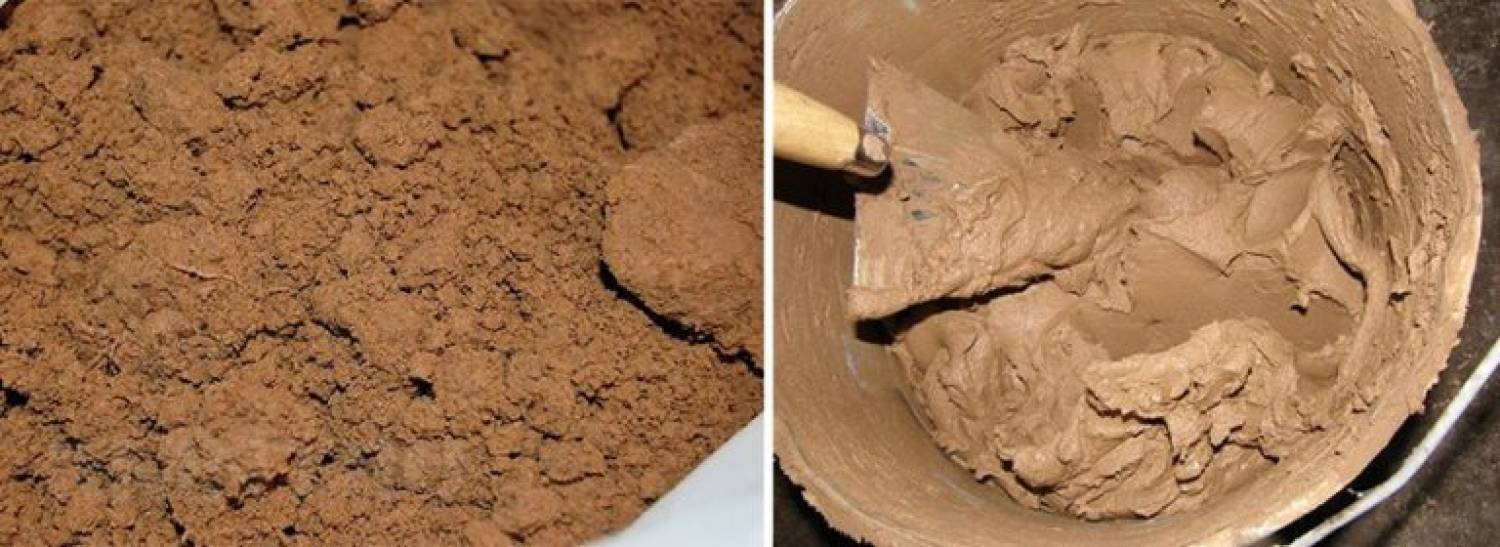

Приготовление раствора

Важным составляющим этапом качественной кладки печи голландки с плитой, согласно выбранной схеме, является подготовка глиняного раствора. От этого зависит герметичность печи, ее прочность и термостойкость на протяжении установленного периода эксплуатации. Нарушение пропорций составляющих элементов раствора провоцирует растрескивание голландки с плитой и даже утечку угарного газа. Какое соотношение вяжущих элементов сделать в общем составе смеси зависит от ее предназначения: для отделки или кладочных работ. Задача заполнителя – придать застывшей смеси жесткости, поэтому его незначительный избыток не отразится на качестве кладки печи. Правильная консистенция кладочного раствора для голландки с плитой обладает вязкостью и пластичностью. Она не должна быть жидкой или крошиться.

Сделать раствор несложно, процесс состоит из следующих шагов:

Глину помещают в корыто, добавляют немного воды и оставляют размокать на 6-48 часов.
В течение всего периода материал тщательно перемешивают, можно даже растаптывать в резиновых сапогах.
После добавления просеянного песка оптимальная консистенция должна медленно сползать с лопаты.

Добившись пластичности, переходят непосредственно к кладке голландки с плитой.

Помимо кирпича и глиняного раствора, чтобы сделать голландку с плитой, потребуется запастись следующими комплектующими:

варочная поверхность (одно конфорочная);
колосниковая решетка;
дверцы и заслонки;
стальные уголки 50х50 мм, толщиной 3-4 мм.

Рассмотрим на примере несложной порядовки печи с плитой, как выложить своими руками голландку:

Для подготовленного фундамента необходимо сделать качественную гидроизоляцию. В качестве материала подойдет рубероид.
Первые три уровня голландки кирпичи выкладываются сплошным слоем. Как и при формировании фундамента, здесь обязательно следят за соблюдением вертикали и горизонтали. Помимо уровня, обязательно применяются отвесы, они более точно указывают отклонения.
Дверца поддувала печи с плитой фиксируется на четвертом ряду, ее перекрытие осуществляется на шестом ряду с помощью кирпича, распиленного вдоль. Здесь же кирпичи подгоняются под установку колосниковой решетки.
Дверца топки печи голландки располагается между седьмым и девятым рядом.
Перекрывается топочная дверца в десятом ряду. Кирпичи здесь требуют дополнительной обработки для крепления плиты. Аналогично креплению колосниковой решетки, выемку под плиту необходимо сделать больше ее габаритов на 5 мм. Это обеспечивает свободное место при расширении металла в процессе нагрева. Зазор оформляется с помощью асбестового шнура, защищенным бумажным картоном. В процессе эксплуатации голландки с плитой картон выгорает, а шнур продолжает компенсировать расширение металлических деталей печи.
После установки плиты, ее края оформляются металлическими уголками, предохраняющими кирпичную кладку от повреждений.

Где можно устанавливать печку

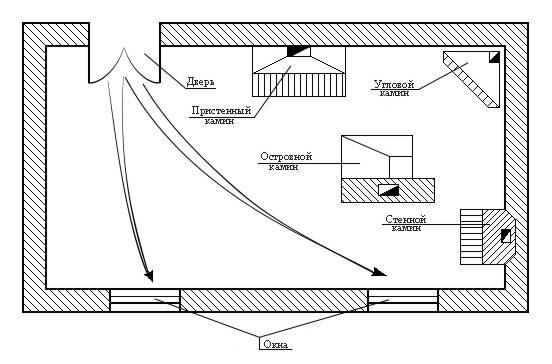

Очень важно, прежде чем начать заниматься кладкой, определить место ее расположения. От этого зависит будущая эффективность всей конструкции

Многие считают, что такую систему лучше всего устанавливать в центре помещения. Прокладку дымовых каналов делать вдоль стен, чтобы улучшить тягу, получить уменьшение оголовок.

Существует один недостаток такого расположения. Воздух начнет постоянно двигаться и охлаждаться около наружной стены. После возвращения в печь, он станет причиной появления печного сквозняка.

Движение холодного потока воздуха, перемещающегося к печке, вызывает дискомфорт у людей, находящихся в комнате. Их самочувствие ухудшается.

Из вышесказанного становится понятно, что расположение в центре помещения, не является идеальным. Печку нужно устанавливать около наружной стены.

Однако при этом могут возникнуть некоторые проблемы. Внутренние стенки дымовых каналов могут покрываться конденсатом. В результате уменьшится сила тяги, в комнате придется убираться намного чаще, из-за быстрого загрязнения.

Компромиссным решением считается установка печки в центре дома. Отапливающие поверхности должны быть направлены в сторону жилых комнат. Быстро загрязняющиеся детали (топка, плита), должны выходить на кухню.
