Соединение медных труб с цанговыми и пресс-фитингами
Рис. 41. Соединение медных труб пресс-фитингом
Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).
Рис. 42. Закрепление фитинга пресс-клещами
Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.
Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).
Рис. 43. Соединение медных труб компрессионными фитингами первого типа
Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.
Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.
Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.
Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа
Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.
Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.
Соединение труб при помощи компрессионных фитингов
Конструкция и принцип действия компрессионных фитингов
Обжимные латунные фитинги компрессионного типа состоят из таких компонентов, как штуцер, разрезное кольцо и накидная гайка, при этом обеспечивая надежное соединение элементов посредством обыкновенного гаечного ключа.
Закручивая накидную гайку фитинга, мы тем самым сжимаем на трубе пресс-гильзу (разрезное О-образное кольцо), благодаря чему достигается необходимая плотность между внутренней стенкой металлопластиковой трубы и штуцером фитинга.

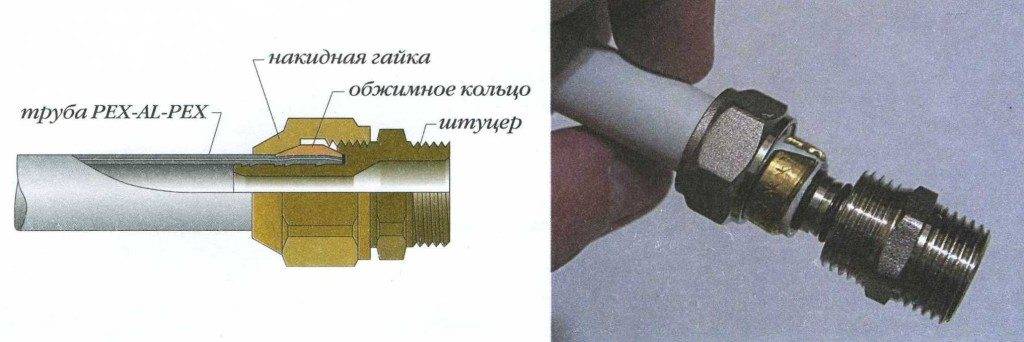

Конструкция компрессионного фитинга
Преимущества компрессионного соединения
Преимущество подобного соединения канализационных и водопроводных труб состоит в том, что установка не требует применения специального инструмента и оборудования, при этом остается возможность при необходимости демонтировать соединение.
Теоретически единожды собранный узел может быть разобран и собран заново, однако на практике можно заметить, что впервые использованный фитинг и соединение в целом является наиболее надежным.
Монтаж трубопровода с применением компрессионных фитингов
При закреплении труб из металлопластика потребуется минимальное количество хомутов и зажимов, поскольку трубы такого типа прекрасно сохраняют форму.
Устройство трубопровода может быть осуществлено и по коллекторной, и по тройниковой схеме. При использовании тройниковой схемы фитинги могут присоединяться к трубе последовательно либо врезаться уже после прокладки трубопровода.
Технология соединения металлопластиковых труб при помощи компрессионных фитингов выглядит следующим образом:
- Трубу выравнивают, обеспечивая прямой ровный отрезок до и после реза не меньше чем в 10 см.
- Далее подготавливают трубу, как было описано ранее. Требуется также обеспечить заходную фаску на торцах трубы не более чем в 1 мм.
- Надевают на трубу накидную гайку, а затем разрезное кольцо.
- Увлажняют штуцер.
- Садят трубу на штуцер таким образом, чтобы ее торец упирался всей плоскостью в кромку фитинга.
- Закручивают от руки накидную гайку на штуцер до упора. Гайка должна идти по резьбе легко, если же для этого необходимо приложение усилий, значит, она идет не по резьбе, и дальнейшее закручивание может привести к порче резьбы, что, скорее всего, потребует замены фитинга.
- Одним гаечным ключом удерживая корпус фитинга, дотягивают накидную гайку другим ключом на 1-2,5 оборота так, чтобы на виду остались 1 или 2 резьбовых нити. Использование ключей с дополнительным рычагом и приложение чрезмерных усилий не допускается.
Инструкция по монтажу металлопластиковых труб: соединение
С целью утепления, а также во избежание оседания конденсата на трубах, на них надевают гофрированные шланги, сделанные, как правило, из вспененного полиэтилена. Шланг разрезают вдоль одним резом, надевают на трубопровод и по необходимости укрепляют скотчем.
Маркировка компрессионных фитингов
Маркировка фитингов производится по двум показателям:
- внешнему диаметру соединяемых труб;
- типу резьбы на фитинге.
К примеру, фитинг типа «ниппель» с внутренней резьбой и маркировкой 16×1/2 может быть использован в качестве средства соединения для металлопластиковых труб, с одной стороны которого может быть прикреплена канализационная или водопроводная труба диаметром 16 мм, с другой – трубная арматура с 1/2 дюймовой резьбой.
https://youtube.com/watch?v=AM682t7GHhI
Как сделать переход со стальной трубы на полипропилен
Рано или поздно каждый из нас сталкивается с ремонтом систем канализации, водопровода и отопления. В большинстве случаев замена труб производится частично, тогда участки старых металлических конструкций заменяются современным синтетическим материалом
При этом важно, чтобы соблюдалось соответствие диаметров полипропиленовых и стальных труб, благодаря чему трубопровод сохранит первоначальные характеристики. Как это сделать, расскажет данная статья
Стыковка разнородных материалов
Соединение пластмассовых и металлических труб происходит по следующим причинам.
- В новом строительстве участвуют разные организации. Одни подводят теплотрассы, другие прокладывают канализацию, третьи – водопровод и т.д. При этом необязательно, что все монтируемые трубопроводы состоят из одинакового материала.
- Плановая замена бытовых коммуникаций. Производится она, когда старые металлические конструкции заменяются новыми. Чтобы не выселять жильцов и не ставить дом на капитальный ремонт, проще произвести локальное соединение стальных элементов с полипропиленовыми.
- Текущий ремонт. Потребность в нем возникает по причине поломки старых сетей. Сегодня вряд ли кто-то бросится в поиски новых чугунных труб, ведь их проще заменить пластиковыми.
- Индивидуальный ремонт. Иногда владелец жилья по собственной инициативе делает переход со стальной соседской трубы на полипропилен в собственную квартиру.
На заметку! Выбор полимерных труб не всегда считается оправданным, ведь если они пролегают под проезжей частью или проходимым участком, то при постоянном давлении мягкий материал быстро придет в негодность.
Виды соединений
Независимо от материала, из которого изготовлены пластиковые трубопроводы, соединение с металлическими участками выполняется следующими способами.
- Резьбовым соединением. В данном случае элементы с диаметром не более 40 мм соединяются с помощью специальных фитингов. С одной стороны на них находится резьба, которая предназначается для стыковки с металлическими деталями. С другой стороны муфта имеет гладкую поверхность, которой она сваривается с полимером.
- Фланцевым способом. Так совмещаются крупногабаритные конструкции большого диаметра. С помощью фланцев, которые выпускаются разных размеров, можно без особых сложностей собирать и разбирать соединения.
Остановимся на каждом из способов, как соединить стальную трубу с полипропиленовой, подробно.
Резьбовые фитинги
Фитинги помогают изменить направление трубы, сделать поворот или обойти сложный участок сети. Делается работа в такой последовательности:
- Открутите муфту на месте существующего стыка, если его нет, то разрежьте стальную трубу в нужном месте. Во втором случае придется нарезать резьбу специальным инструментом.
- Очистите резьбу и покройте ее герметиком в один-два слоя.
- Накрутите фитинг, причем, делайте это без инструментов ручным способом.
- Приварите пластиковый участок трубопровода к гладкой стороне фитинга.
Применение фланцев
Замена стальных труб на полипропиленовые трубы осуществляется также с помощью фланцев. В результате получается разъемный стык, благодаря которому обеспечивается доступ до нужного участка магистрали. Соединительные элементы в данном случае могут быть:
- свободными с опорой на прямой бурт;
- свободными с опорой на конусный бурт;
- клиновым соединением.
Пластик с металлом обычно стыкуется свободными фланцами с опорой на прямой бурт. Чтобы избежать проблем на будущее, нужно воспользоваться таблицей соответствия диаметров стальных и полипропиленовых труб.
Обратите внимание! Перед началом работ обязательно проверьте детали, нет ли на них заусениц, иначе пострадает пластиковый участок стыка. Дальше действуйте в таком порядке:. Дальше действуйте в таком порядке:
Дальше действуйте в таком порядке:
- Сделайте ровный аккуратный срез на месте будущего стыка.
- Наденьте на конец трубы фланец.
- Укрепите конструкцию резиновой прокладкой так, чтобы она заходила на срез не более 8-10 мм.
- Наденьте фланец на прокладку, после чего надежно закрепите конструкцию с другим фланцем с помощью болтов.
Важно! Болты затягивайте равномерно и не слишком туго, чтобы они не повредились и стык со временем не потек. Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!
Успехов!
Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.
| Фотография инструмента | Название |
|---|---|
| сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм. | |
| Труборез — идеальное устройство для отсечения полипропилена. | |
| Шейвер — предназначен для удаления слоя армировки. | |
| Торцеватель нужен для качественной стыковки трубы | |
| Маркер для разметки труб. | |
| При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
| Рулетка — один из главных инструментов в стройке. | |
| Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов
Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Как самостоятельно поменять трубы в квартире на полипропиленовые
Понято, что менять стояки с холодной и горячей водой под силу только специалистам. Замена З-образной дюймовой железки с 15- 20 слоями краски на настоящий полотенцесушитель, я бы то же отнес к операциям, которые должен выполнять профи. Но после того, как в квартире появились новые стояки с шаровыми кранами, позволяющие перекрывать поступление воды в квартиру, остается значительный объем работ, которые можно выполнить своими руками. Это и демонтаж старых труб, и штробление стен под скрытую установку водопровода и собственно его полная замена на современный материал.
Если нужно заменить водопровод в квартире, то более 70% мастеров делают свой выбор в пользу полипропиленовых систем. Это знакомые многим пластиковые трубы, которые соединяются пайкой. Почему этот материал стал таким популярным? Причина кроется в том, что они лишены целого ряда недостатков, которые присущи трубопроводам из других материалов.
- Долговечность. Срок службы исчисляется десятками лет. Пластиковые трубы не гниют, не подвержены коррозии, внутри них практически не образуется отложений. Места соединений исключительно прочные, они не разборные, поэтому не подвержены прослаблению в процессе эксплуатации.
- Простота технологии. Любой человек может самостоятельно полностью смонтировать или частично модернизировать водопровод. Всё собирается, как конструктор. Имея немного опыта, можно за один день полностью спаять и подключить систему водоснабжения. Необходимо лишь ознакомиться с основными правилами работы и неукоснительно их соблюдать – риск брака сводится практически к нулю. Для монтажа необходим совсем небольшой арсенал инструмента.
- Универсальность. Из полипропилена можно собирать линии, как для холодного, так и для горячего водовода (в том числе отопление). Можно подобрать трубы практически для любого давления в системе. Посредством всевозможных концевых переходов они могут стыковаться с любыми другими водопроводами. Материалы имеют малый вес, их легко закреплять.
- Низкая стоимость. На выходе получаем самый дешёвый водопровод из всех возможных.
- Комплектность. Где бы вы ни находились, не составит труда приобрести самый полный набор необходимых фитингов и аксессуаров, как отечественного, так и импортного производства.
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.
Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания
Для МПТ предусматривают разъемные и неразборные соединения при помощи специальных деталей — фитингов. Разборные узлы монтируют в местах установки на магистрали запорной арматуры и бытового оборудования для возможности демонтажа сегментов в процессе эксплуатации.
Соединение труб из разнородных полимерных материалов производится с помощью переходных муфт, технология применения которых зависит от поставщика продукта.
Для прохода углов стен и оборудования поворотных конструкций трубопровода существуют специальные угловые фитинги.
В целях экономии средств или не предусмотренных проектом углов разворота можно изменить направление магистрали при помощи нескольких простых способов:
- вручную;
- с использованием пружинных кондукторов;
- посредством строительного фена;
- с применением трубогиба.
Ручная гибка металлопластиковых труб.
Использование компрессионных фитингов
Покупая компрессионные фитинги для металлопластиковых труб, проверьте наличие уплотнителей и диэлектрической прокладки.
Монтаж изделия не представляет сложностей. Затяжная гайка надевается на трубу, затем идет очередь обжимного кольца.
Если обжим в форме конуса, то кольцо надевают узкой стороной.
Хвостовик вставляется в предварительно развальцованную трубу с незначительным усилием.
Соединение не требует дополнительного уплотнения, но возможно использование пакли с герметиком.
Гайку закручивают на корпус фитинга, используя два ключа:
- один, держит корпус,
- второй, вращает гайку.
Затягивать соединение нужно, аккуратно, не доводя до разрушения корпуса изделия.
Соединения с использованием обжимных гаек обладают рядом преимуществ:
- простота сборки;
- отсутствие дорогого оборудования;
- возможность демонтажа и повторного использования.
Кроме этого существуют недостатки:
- большие затраты времени;
- невозможность осуществить скрытый монтаж;
- необходимость периодического контроля состояния.
Перед монтажом, убедитесь в присутствии уплотнителя и прокладки.
Хвостовик фитинга вставляется в трубу с небольшим усилием. В результате действия, в смотровом окошке должно появиться окончание трубы.
При правильном отрезе, края прилегают к прокладке по всей окружности. Если этого нет, необходимо обрезать трубу еще раз.
Перед началом работ, ручки клещей разводятся на 180 градусов, в рабочую область вставляется вкладыш, который соответствует диаметру труб.
Сжав рукоятки, проверяют правильность расположения вкладыша. Инструмент раскрывают и вставляют трубу с фитингом.
Сомкнуть ручки, необходимо, до упора.
Прессование компрессионного фитинга (для труб из ПНД) проводится, однократно, повторное действие не допускается.
Такие соединения имеют явные преимущества:
- долговечность и герметичность;
- не требуют постоянного контроля;
- возможно использовать при скрытой прокладке трубопровода.
Но существует несколько недостатков:
- нужен специальный инструмент и наличие опыта;
- не правильно сделанное соединение даст протечку;
- демонтаж и повторное использование невозможны.
Как соединить полипропиленовые трубы?
Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.
Процесс пайки выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.
После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.
Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.
Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.
Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.
После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.
В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.
Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.
Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.
Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.
Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.
Как разобрать?
Хочется заранее отметить тот факт, что не все виды соединений поддаются разборке, после которой не нужно заменять или чинить отдельные части, а в некоторых ситуациях и всю систему. По большому счету это зависит от того, какой именно метод рабочих действий был выбран и какие дополнительные предметы при этом употреблялись.
Как правильно соединить с помощью металлорукава и других предметов, мы уже узнали. Теперь пришла пора разобраться в том, как правильно демонтировать весь этот механизм.
Если были установлены съемные муфты, но они были спрессованы, то для того, чтобы разобрать все детали, необходимо разрезать трубы на куски. Вследствие этого понадобится приобретать новые фитинги и пластиковые материалы, а это влечет за собой лишние финансовые затраты, которые совершенно не желательны.
Если же употреблялись компрессионные фитинги, тогда не все так плохо. В таком случае отвинтить гайки будет достаточно просто. После чего не возникнет никаких трудностей с демонтажем всего сектора, который должен подвергнуться этим действиям.
Предметы мебели
Несколько примеров меблировки кухни, объединенной с гостиной:
- 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
- 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
- 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.
