Фундамент свайный с ростверком

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Виды свайных фундаментов с ростверком

Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

• основание – воспринимающий вертикальную нагрузку пласт, залегающий ниже отметки промерзания;
• свая – вертикальная конструкция, изготовленная в почве или погруженная в нее;
• поле свайное – группа свай для одного сооружения, здания;
• ростверк – монолитная либо балочная конструкция по оголовкам свай (плита, решетка, рама или балка);
• низкий ростверк – заглублен в почву или расположен на уровне нулевой отметки;
• высокий (висячий) ростверк – поднят над уровнем грунта;
• несущая способность сваи – сумма сопротивлений грунта на боковых поверхностях и под ее нижним концом.

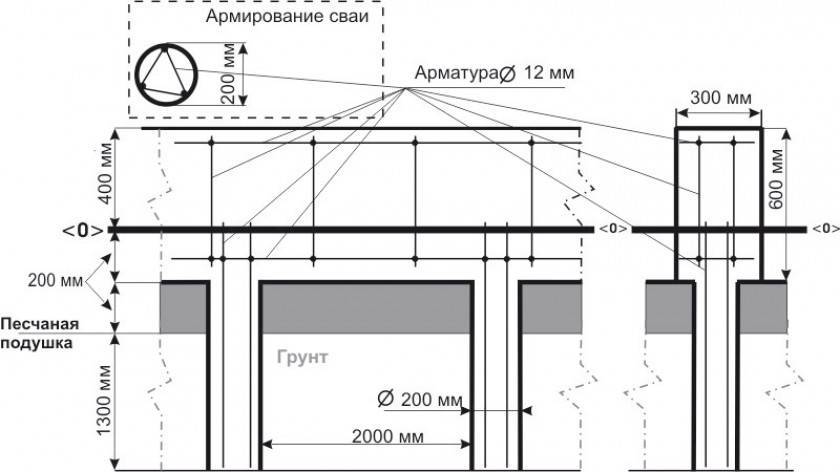

Схема буронабивного фундамента

По материалу буронабивные сваи классифицируются следующим образом:

• композитные – железобетон внутри стальной или полимерной несъемной опалубки (труба большого диаметра);
• бутобетонные – в нижней части сваи в бетон утоплены камни (максимальный размер 15 см, прочность не ниже расчетной марки бетона), верхняя часть (0,5 – 0,7 м) залита чистым бетоном, армирование обычно по всей длине (кроме забутовки);
• железобетонные – свая залита полностью из бетона с арматурой по всей длине (обычно не напряженная);
• бетонные – арматура лишь в верхней части для обвязки с ростверком.

Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

Схема сваи с расширением — ТИСЭ.

Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.

Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.

Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.

Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.

В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:

• лента опирается на землю подошвой, присутствуют боковые сдвигающие нагрузки от сил пучения;
• ростверк на грунт не опирается, создается исключительно для обвязки свай, распределения нагрузок, опирания стеновых материалов (особенно актуально для пеноблоков, кирпича).

После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.

С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:

• легкие постройки – экономия бюджета 30 – 50% в сравнении с плитой, ленточным фундаментом для срубов, фахверковых, каркасных, панельных (СИП технология), щитовых коттеджей;
• сложный рельеф – склоны с перепадом высот больше 1,5 м в пятне застройки;
• высокий УГВ – сваи можно залить в оболочку при незначительном подъеме воды или путем временного откачивания ее из скважины;
•  болото, прибрежная зона – земляные работы для других типов фундаментов невозможны.

Экономически эффективны в индивидуальном строительстве сваи лишь при глубине до 3 – 5 м, что обычно достаточно для легких конструкций. При нормальной геологии на ровных участках сваи сокращают бюджет строительства кирпичных, бетонных зданий вдвое. Лишь в этом случае фундамент соответствует требованиям СП 24.1333, регламентирующим проектирование свайных фундаментов.

Как выбрать тип фундамента

Прежде чем выбрать, какой лучше использовать тип опорной части для дома из газобетона, необходимо учесть следующие моменты:

• геологические условия участка строительства, прочность основания, водонасыщенность грунта, уровень расположения подземных вод;
• массу здания (при сравнении строений, выполненных из одного материала, на эту характеристику сильное влияние оказывает этажность);
• экономические возможности.

Влияние характеристик почвы

Влага в грунте и тип почвы влияют на отметку заложения опорной части. Грунты на участке могут быть одного из следующих видов:

• крупнообломочные;
• крупный песок;
• средний песок;
• глина;
• суглинок;
• супесь;
• мелкий или пылеватый песок;
• насыпной грунт.

Последние две позиции обладают очень низкими прочностными показателями. Строить на таких основаниях не рекомендуется (исключение могут составлять только свайные фундаменты). Лучшим вариантом станет замена материала на песок средней или крупной фракции.

Лучшими грунтами для строительства станут крупнообломочные и песчаные (средние и крупные). Такие основания обладают высокой прочностью и не склонны к морозному пучению (одному из основных врагов фундаментов для домов из газобетона).

Хорошими прочностными характеристиками также обладают тугопластичные глины и суглинки. Но все глинистые почвы (глина, суглинок, супесь) могут приводить к неравномерному поднятию здания в зимний период. Такое явление возникает из-за морозного пучения. При этом наружные стены здания поднимаются сильнее, чем внутренние. На стенах из газоблоков появляются трещины. При строительстве на таких основаниях требуется принять своевременные меры по предотвращению морозного пучения.

При строительстве на пучинистых грунтах необходимо выбирать те типы фундамента, которые заглублены ниже промерзания грунта. Величина определяется по нормативным документам. В среднем это значение находится в пределах 1—2 м.

Глубина промерзания грунта

Фундамент для дома из газобетона (его подошва) должен быть минимум на 50 см выше уровня грунтовых вод. В зависимости от расположения влаги можно использовать заглубленную конструкцию (уходит в землю на 1,5 м и более) или мелкозаглубленную (заложение в этом случае принимается равным примерно 70—100 см). Также при выборе глубины заложения фундаментов требуется учитывать необходимость устройства подвала.

Конструктивные особенности здания и нагрузка на фундамент

Чтобы выбрать, какой фундамент лучше подойдет для дома из блоков, рекомендуется ознакомиться с таблицей ниже. Размеры и толщина опорной части назначаются расчетом.

Грунты на участке строительства	Для одноэтажного дома из блоков	Для двухэтажного дома из блоков
Крупнообломочные почвы, пески средние и крупные	Для экономии денежных средств в этом случае применяют столбчатые основания или ленточные с небольшой глубиной заложения	Для таких зданий применяют столбы. Ленточный фундамент под дом из газобетона в этом случае должен иметь т-образное сечения (увеличенная толщина снизу). Прямоугольный тип сечения лучше не использовать из-за низкой несущей способности
Глины, суглинки и супеси (чаще всего они являются водонасыщенными)	Можно использовать свайный фундамент из винтовых опор. Они отлично подойдут даже при насыщенной влаге почве. По оголовкам свай делается надежный монолитный ростверк, который свяжет отдельные опоры в одну систему. Также отличным вариантом станет плитное основание (из-за малой нагрузки толщина фундамента применяется сравнительно небольшой примерно 200мм)	Фундамент под дом из газобетона в этом случае назначается ленточного или плитного типа. При этом лента должна быть заложена ниже промерзания или иметь надежное утепление. Для защиты здания от влаги проектируется система дренажа, гидроизоляция и отмостка по периметру. Лента может изготавливаться из монолита или блоков ФБС. Монолитный вариант предпочтителен, поскольку ФБС слабо связаны между собой. По их обрезу все равно придется выполнять железобетонный пояс. Толщина фундамента назначается в зависимости от толщины стен. Если устройство подвала не планируется, используется плита мелкого заложения. Такой подход позволит сократить расходы на строительство
Участки с высоким расположением уровня грунтовых вод (болотистая местность)	В качестве опорной части можно использовать ленту из монолита или ФБС. При этом требуется соблюдать расстояние между подошвой фундамента и уровнем воды —50 см. При очень высоком поднятии влаги качестве фундамента используется плита или винтовые сваи	Винтовые сваи обладают достаточно низкой несущей способностью. При строительстве дома в два этажа на болоте, рекомендуется в качестве фундамента применять плитный

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

В частном домостроении обычно поступают следующим образом:

• обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
• если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

3.2. Заливка скважин. Армирование свай фундамента

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута   – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Виды свайно-ростверкового фундамента

Сваи с железобетонным ростверком самые прочные

Слабые почвы прокалываются острием стержня до упора в стабильный грунт, которыми являются крупнообломочные, скальные слои и твердые глинистые породы. Длина вертикального шпунта может достигать 20 метров.

Свайный фундамент с ростверком подразделяется по признакам:

• материал — бывают железобетонные, деревянные, стальные и бетонные варианты;
• способ погружения в землю — классифицируют забивные, вибропогружаемые, винтовые;
• работа с почвой — висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на стабильную породу.

Сечение шпунтов бывает квадратным, многоугольным, трубчатым. Элементы изготавливаются составными, цельными, винтовыми, с расширением. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются требуемой протяженности.

По способу погружения в грунт

Вибропогружатель для свай

Забивные сваи погружаются с помощью ударного оборудования. Острие смещает почвенные частицы в сторону, вверх при углублении и внедряется в землю. Стержень выгоняет кубатуру грунта, равную объему погруженного участка и дополнительно уплотняет основание. На стройплощадке применяются дизельные и штанговые молоты.

Вибрационный способ уменьшает трение в почве и на боковой площади погружаемого элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Земля уплотняется на расстоянии 1,5 – 3 диаметра сваи от ее тела. Используются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разбивают структуру почвы.

Завинчивание одновременно с давлением проводят для железобетонных и стальных свай с применением автомобильных установок. Вертикальные элементы имеют наконечник с винтовой лопастью, ствол, направляющую часть и удлинитель. Используются для реконструкции и ремонта фундаментов и при строительстве в регионах вечной мерзлоты, на пучинистых, обводненных почвах.

По степени заглубленности

Чем больше свай под ростверк, тем дороже обходится фундамент

Висячий ростверк работает в окружении сжимающихся грунтов, распределяют нагрузку с использованием силы бокового трения, сопротивления наконечника. Такие элементы нельзя углубить до стабильного пласта и в этом есть их недостаток. Для надежности увеличивается площадь пяты направляющей части и ставится большее число элементов на участке.

Увеличение размеров приводит к удорожанию конструкции фундамента, повышению трудоемкости. Большое количество потянет утяжеление и дополнительную осадку. Уменьшение расстояния между висячими стержнями иногда спасает ситуацию.

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

• бетон;
• металл;
• дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Плюсы и минусы столбчато-ростверковых фундаментов

Ростверк из металлических пластин.

9 основных плюсов СРФ

1. Относительная простота монтажа. Все работы по подготовке, заливке/завинчиванию свай и ростверка можно выполнить самостоятельно без привлечения большого количества людей и дорогостоящей техники.
2. Универсальность. Можно возводить на любых грунтах, в том числе тех, где нет возможности использовать другие виды фундаментов.
3. Малые теплопотери. Фундамент располагается на некотором расстоянии от земли, что позволяет сохранять тепло в зимний период.
4. Снижение вибрации. Ростверковое соединение столбов позволяет избежать вибрации здания, расположенного даже около железной дороги.
5. Экономичность. Малые затраты на подготовительные работы, нет необходимости в дорогостоящей технике (исключение – фундамент на забивных сваях), для частного строительства ЖБИ-фундамента достаточно бригады в несколько человек и бетононасоса для заливки столбов и ростверка.
6. Идеально подходит для участков с высоким уровнем грунтовых вод.
7. Нет необходимости в сложных земляных работах, таких, например, как рытье траншей и котлованов.
8. Долговечность. Фундамент на железобетонных или металлических сваях прослужит длительный срок.
9. Хорошая несущая способность.

Пример бетонированного ростверка.

Минусы свайно-ростверковых фундаментов

1. В домах со свайно-ростверковым фундаментом сложно сделать цокольный этаж, так как придется заполнять расстояние между свайными столбами, а это требует значительных материальных и трудозатрат.
2. Сложности при определении характеристик грунта. Так как сваи погружаются на определенную глубину без удаления верхних слоев грунта, возможность изучить особенности опорного слоя почвы затрудняется. При самостоятельном возведении фундамента геодезические исследования следует в обязательном порядке предоставлять профессионалам и при расчетах учитывать тот факт, что несущая способность опорного слоя почвы может оказаться ниже предполагаемой.
3. При сильном промерзании почвы, если сваи установлены недостаточно глубоко, может произойти разрыв основания, что приведет к повреждению здания.
4. Недостаточная стойкость к опрокидыванию. Поэтому возможно, но не рекомендуется возводить СРФ на интенсивно набухающих и просадочных грунтах.
5. Монтаж фундамента невозможен при минусовых температурах.
6. Возможность неравномерного проседания СРФ. Несмотря на то, что теоретически нагрузки должны распределяться равномерно, на практике часто выходит перевес той или иной части дома, что может привести к перекосу и даже разрушению здания. Ростверк частично сглаживает неравномерность, но при неправильном расчете нагрузок, фундамент может прийти в негодность.
7. Пространство между полом и земляным пластом идеальное место для мелких животных – котов, собак, грызунов, змей. В летний период там прохладно, зимой относительно тепло – это идеально место для разнообразной живности. Чтобы обезопасить жилище от подобных соседей, необходимо еще на стадии возведения установить преграды на глубину от 0.5 метра.

Устройство свайного фундамента с монолитной плитой

Двухкомпонентное основание коттеджа выполнено из конструктивно разных частей, объединенных общим внутренним армированием. Визуально, устройство свайного фундамента с монолитной плитой похоже на табуретку – на вертикальные опоры укладывается горизонтальная плоскость, связывающая все отдельные составляющие. С точки зрения строительства все немного сложнее, так как требует тщательного просчета всех монтажных процессов, учета особенностей почвы, а также необходимость заливки высококачественного бетона в опалубку. Специалисты ИнноваСтрой выполняют свайный фундамент под ключ согласно технологическим нормам и требованиям СНиПов, ГОСТов. При этом в конструкцию включены требования для возведения монолитных сооружений – таким образом, уже на стадии разработки фундамент получает до 20% запаса прочности и устойчивости.

Две части основания создаются в четкой очередности, чтобы обеспечить конструктивную целостность будущего фундамента, и, как следствие, придать коттеджу устойчивости и долговечности:

1. Проводятся земляные работы в четко обозначенных местах, где будут устанавливаться сваи. Как правило, заглубление доводится до уровня нижних почвенных слоев, не подверженных внешнему воздействию и сдвигам;
2. В полученные отверстия вставляют готовые конструкции с широкими опорами, или же проводится заливка бетоном на месте. Обязательная часть – армирование стальными конструкциями, чтобы исключить повреждение элементов при сжатии почвой. В процессе самостоятельного создания свай пруты арматуры оставляют выходящими наружу, чтобы они стали зачатками горизонтальной монолитной плиты;
3. Устанавливается опалубка снизу чернового пола и по бокам, если не проводится укладка плоскости на грунт или заглубление;
4. Проводится монтаж армирующих частей, создающих сетку внутри конструкции. При этом не обязательно задействовать сварку – достаточно простого скручивания компонентов между собой. Естественно, что количество армирования рассчитывается проектировщиком и напрямую зависит от предполагаемых нагрузок на строение;
5. Заливка высококачественным бетоном в несколько приемов, чтобы дать слоям затвердеть. В летние периоды бетон может укладываться непрерывно, так как температура позволит ему быстрее высохнуть;
6. Толщина монолитной плиты или ростверка зависит от конструкции дома и веса всего сооружения, которое будет передаваться на основание. Как правило, высота панели не бывает меньше 30 сантиметров, чтобы придать строению повышенные характеристики по прочности и износостойкости.

Устройство монолитного фундамента основано на соответствующих ГОСТах и требует определенный уровень армирования, более высокую марку бетона и повышенные показатели надежности. Плитные фундаменты иногда называют плавающими, так как они размещаются на поверхности грунта и могут двигаться вместе с ним. В случае с применением монолитной плоскости в качестве ростверка все нормы стандартов выполняются особо тщательно, ведь на основание одновременно действует несколько разнонаправленных сил – а фундамент должен выдерживать все их, сохранять целостность, обеспечивать устойчивость конструкции коттеджа.

Это интересно: Фундамент из покрышек своими руками — излагаем вопрос

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

• буронабивные;
• винтовые;
• вбиваемые.

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.
