Теплый пол под ламинат

Материалы и инструменты

Для укладки электрического «теплого пола» под ламинат нужно купить материалы и собрать комплект оборудования. Из материалов потребуются:

Для теплого пола:

• греющий кабель — расчет мощности можно сделать самостоятельно, воспользовавшись онлайн-калькулятором (находится здесь), или посмотреть готовую таблицу, приведенную в работе «Теплый пол на балконе своими руками»;
• термодатчик с электропроводкой для подключения к терморегулятору;
• терморегулятор с комплектом питающих проводов;
• монтажная лента;
• специальные хомуты для крепления питающего кабеля;
• дюбеля для крепления ленты;
• пластиковая гофрированная трубка ⌀20мм.

Стяжки:

• грунтовка глубокого проникновения;
• гидроизоляционные материалы, рулонные или обмазочные;
• утеплитель толщиной 50 мм под стяжку;
• скотч;
• пластиковая или металлическая армирующая сетка;
• демпферная лента;
• профиль металлический для устройства маяков;
• портландцемент М300 или М400;
• песок;
• фиброволокно;
• пластификаторы ЦПР.

Для напольного покрытия:

• подложка под ламинат;
• ламинат (расчет количества приведен здесь).

В набор инструментов и приспособлений входят:

• тестер электрический;
• болгарка или штроборез (можно взять в аренду, что ускорит работы;
• перфоратор (электродрель) с миксером и коронкой;
• электролобзик или ножовка по дереву;
• емкость под раствор (при большом объеме работ экономически оправдано взять а аренду небольшую бетономешалку);
• ведро для переноски раствора;
• правило;
• шлифовальная машина (берется в аренду);
• зубило;
• молоток;
• набор отверток;
• строительный нож;
• фломастер или цветная изолента;
• рулетка;
• строительный угольник;
• брусок для закрытия на замок ламината;
• уголок для фиксации технологического зазора;
• строительный карандаш.

Большинство из перечисленных инструментов найдется практически в каждом доме. В крайнем случае, можно взять на время у друзей, знакомых или в аренду у специализированных фирм.

Инфракрасный пол под ламинат

Радиаторный тип отопления по-прежнему популярен, но имеет ряд существенных недостатков:

• Воздух прогревается неравномерно, распределение тепла идёт по вертикальной конвекции;
• Пол в таких домах всегда холодный;
• Из-за восходящего потока воздуха возле окна возникают сквозняки;
• В основном прогревается воздух под потолком, в то время как внизу он намного холоднее, необходимы высокие затраты энергии на хороший прогрев жилья.

Решить эти проблемы можно, установив систему тёплых полов, например, плёночный (инфракрасный) тёплый пол. Это ряд пластин с нагревательными элементами, которые запитываются от энергетической системы дома. Изолированные фольгирующим материалом в виде пластин, они равномерно покрывают поверхность под полом.

При включении такая система быстро прогревается и начинает отдавать тепло. В этом случае пол служит своеобразным конденсатором, через который тепло попадает в дом. В итоге полы прогреваются, а тепло равномерно распределяется по комнате. Энергозатраты ниже, при той же, а чаще всего и лучшей эффективности.

Инфракрасный тёплый пол – это разновидность тёплого пола, которая лучше всего подходит для взаимодействия с ламинатом. Наилучшая регулировка температуры, равномерный прогрев поверхности, а также отсутствие влаги позволяет ему взаимодействовать с самым широким спектром видов ламината, не подвергая опасности владельцев дома получить повреждения напольного покрытия.

Как сделать теплый пол своими руками

При монтаже теплой системы под ламинированный пол необходимо учитывать факторы:

• влажность;
• ровность и твердость основания;
• строительные материалы на укладку под ламинат и облицовку стен.

Перед тем как начинать работы, делают схему расположения отопительных элементов и участков для мебели. Устанавливать близко к радиаторам отопительные элементы системы не нужно. Под мебелью и в углах не нужно использование данной системы, чтобы не греть впустую и не тратиться на лишние материалы.

Подготовительная часть

Первое, о чем нужно позаботиться, – гидроизоляция и теплоизоляция основания. Чтобы защитить деревянное основание от влаги, используют гидроизоляционную мембрану и пароизоляционную пленку.

Сначала убирают старый дощатый пол и добираются до чернового деревянного основания. Проверяют горизонтальность и состояние. Если нужна реставрация, то нужно заняться укреплением, ведь придется укладывать еще бетон поверх, а это серьезная нагрузка.

Можно дополнительно защититься от воздействия влаги и покрыть доски антисептическими средствами.

Теплоизоляция

Как сделать так, чтобы тепло от нагревательных элементов не отапливало подпольное пространство. Для этого делают так называемый утепленный пол.

Технология следующая. Под лагами монтируют фальшивый пол из листов ДСП или фанеры. В итоге получаются своеобразные ниши, которые заполняются утеплителем.

После чего покрывают гидроизоляционным и пароизоляционным материалом и монтируют поверх черновым полом. Стоит отметить, что между утеплителем и черновым полом нужно сделать около 3-5 см пространства для вентиляции. Это позволит избежать возникновения там конденсата и сохранит этот «пирог» в первозданном состоянии.

Поверх черного пола укладывают теплоотражающий элемент, который не позволит конвективному теплу добраться до подполья. Для монтирования электрической системы можно использовать только фольгированный материал с толщиной не более 5 мм.

Монтаж нагревательной системы

Укладывание электрического и инфракрасного материала системы не имеет сложности, потому что они продаются уже готовыми листами и рулонами с вмонтированными в них элементами подачи тепла.

А вот с водяной системой обстоит дело иначе. Тут нужно правильно распределить тепло. Как уже говорилось, укладываются трубы змейкой или спиралью.

Расстояние между трубами выдерживают так, чтобы тепло равномерно нагревало пол по периметру системы. Не должно быть такого, что на поверхности 5 см пола теплые, 5 см холодные, 5 см теплые и т.д.

Чтобы равномерно установить нагревательные трубы,используют алюминиевые пластины. Они сыграют роль направляющих тепла. Имеет пластина углубления в центральной части.

Тепловой контур труб закладывается в данные углубления на пластинах, после чего они заворачиваются одной половиной с верхней части и прикрепляются к основе.

Можно и более просто уложить трубы, путем сооружения полостей. Используют для этого бруски сечением в 20 мм, на которые набивают сверху настил. Бруски будут обрешеткой для верхнего слоя настила.

Чтобы уложить ламинат, нужно иметь ровную и прочную поверхность. Поэтому на двойной пол накладывается сверху штукатурная сетка.

Тестовый запуск системы

Прежде чем класть ламинат, проверяют работу отопительной системы. Проверять лучше циклически, в течение 3-4 дней, постепенно нагревая и давая остыть.

Ежедневно температуру повышают на 5 градусов и в конце тестовой проверки доводят до максимально возможной расчетной мощности.

Водяные полы нужно проверять еще до заливки бетонной стяжки высоким давлением. Если будут факты протечки из-за плохих соединений в системе, то их нужно устранить. Также просмотреть опасные участки на деформацию, впоследствии они могут стать очагами протечки. После того как система проверена, можно продолжать работы по укладке чистового покрытия.

Подготовительные действия

Кропотливая работа нужно совершить еще перед тем, как укладывать ламинат. Все начинается с проверки ровности пола, она должна отвечать определенным стандартам. На 2 м² пола высота не должна меняться более чем на 2 мм. В противном случае панели с четырех сторон оснащенные специальными замками с течением времени расшатаются, что приведет к их поломке. Появятся постоянно растущие щели, забиваемые мусором и пылью. Пол начнет скрипеть.

Если у основания имеется наклон, он должен быть равномерным и не превышать 4 мм на 2 м². На эти области лучше не ставить мебель, опирающуюся на 4 ноги, она потеряет устойчивость, а дверцы, если имеются, перестанут закрываться. Температуру и влажность основания также следует проверить. Дерево должно иметь влажность менее 12%, бетон 4%, температура пола более 15°.

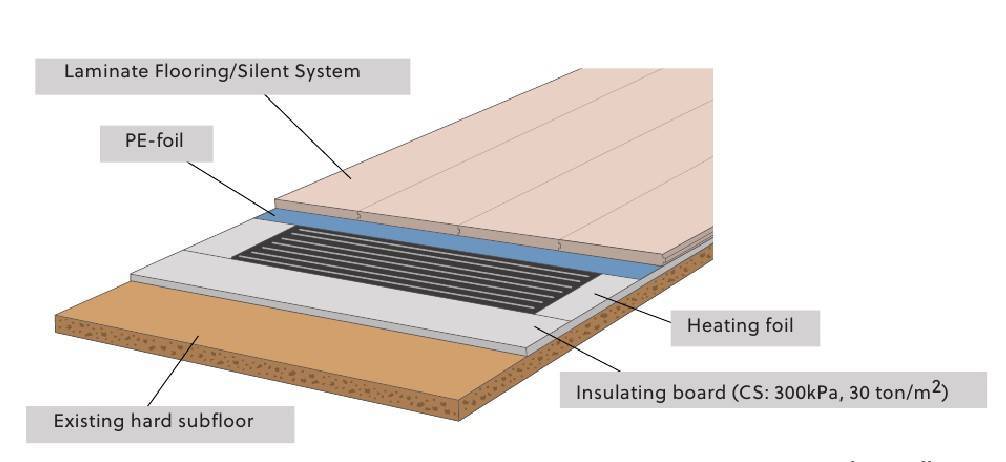

Монтаж инфракрасного теплого пола под ламинат

Прежде чем приступать к монтажу всей системы, необходимо заранее позаботиться о приобретении всех необходимых материалов. Для работы нам понадобится непосредственно сама инфракрасная пленка, терморегулятор, специальный датчик температуры, проводка, изоляция и различные крепежные элементы, а также теплоотражающий материал, который предотвратит ненужную потерю тепла. Нам также нужно позаботится о приобретении специального ламината, который совместим с инфракрасной конструкцией. Из инструментов нам понадобится только перфоратор, сверло, возможно зубило на перфоратор и отвертка нужного размера и формы.

Следующая инструкция поможет уложить инфракрасное полотно под ламинат, даже если вы очень далеки от строительных работ.

Следует убрать старое покрытие полов и тщательно выровнять всю поверхность. Так как данный материал обеспечивает и прогревание воздуха в комнате, многие специалисты рекомендуют убирать все батареи и радиаторы в комнате.
Когда с этим будет покончено, необходимо по всей поверхности простелить теплоизоляционный материал, в основе которого чаще всего используется фольга, блестящей стороной наверх. Так как невозможно всю комнату перекрыть одним куском, все стыки следует соединить при помощи скотча.
Нужно продумать место расположения терморегулятора, так как от этого будет зависеть направление ИК пленки. Необходимо закрепить терморегулятор на стене.
Теперь приступаем к укладыванию непосредственно тепловой пленки
При этом очень важно помнить о том, что она не должна ложиться внахлест, а также располагаться не ближе чем на 10 см от стен.

Соединить всю систему и проверить ее работоспособность перед тем, как будет уложен ламинат на пол. Если все работает нормально, можно приступать к укладыванию напольного покрытия
Если некоторые части не работают, необходимо все отключить от электропитания и еще раз проверить все соединения на неработающем участке.
После того как все будет работать нормально, можно смело укладывать ламинат

Однако при этом нужно действовать очень осторожно, чтобы не повредить пленку, а также не сбить ее расположение, в результате чего может произойти замыкание в электросистеме.

Недостатки деревянных оснований

Деревянный пол не статическая, а динамическая архитектурная конструкция. Она постоянно меняет свои параметры, а такие отклонения могут быть критическими для ламината. Их обязательно следует иметь в виду и устранять.

1. Колебания линейных размеров. Дерево постоянно меняет показатели относительной влажности с учетом микроклимата в помещениях или из-за контакта с влажным воздухом подполья. Как результат – доски увеличиваются или уменьшаются в размерах, основание под ламинатом нестабильно. Перед укладкой финишного покрытия надо применять комплекс специальных строительных мероприятий для минимизации негативного воздействия этого эффекта.

2. Вспучивание полов. Если существующее обустройство старых деревянных полов не позволяет доскам немного смещаться, то есть риски появления вспучиваний на поверхности пола. Ламинатные покрытия очень негативно реагируют на такие изменения, ликвидировать неблагоприятные последствия можно только после демонтажа покрытий. Это дорого и сложно, намного целесообразнее не допускать появления неприятных ситуаций, чем устранять их последствия.

3. Развитие гнилостных процессов. Не все строители выполняют требования строительных норм и правил, и во время настила досок допускают брак. Как следствие – деревянные полы поражаются гнилью и теряют несущие параметры, пол проваливается, дальнейшая эксплуатация невозможна. Это самая неприятная ситуация, которая требует больших потерь времени для устранения. Дело в том, что натуральные доски гниют по одной причине – подпольное пространство не имеет эффективной вентиляции. Нет смысла менять отдельные поврежденные элементы без устранения причин их выхода из строя. А сделать естественную вентиляцию подпольного пространства в эксплуатируемых помещениях очень трудно.

Мы специально привели максимально объективный анализ возможных ситуаций и причин их появления. Такие знания помогут принимать правильные технические решения во время укладки ламината на деревянный пол.

Плюсы и минусы

Теплый пол или пол «с подогревом» получил широкое распространение не более десяти лет назад. До этого времени он, скорее, относился к экзотике, и немногие могли позволить себе улучшения такого рода в доме. Сегодня это привычное явление и фактически единственный способ добиться комфортной температуры в холодных квартирах и загородных домах.

Популярность теплому полу обеспечивают многочисленные достоинства:

• Это практичная альтернатива всевозможным обогревателям и тепловым вентиляторам, которые неравномерно отдают тепло помещению и греют скорее не пол, а весь воздух, что приводит к духоте и сухости.
• Большинство современных систем отопления для пола максимально равномерно распределяют его по всей площади поверхности. При этом, если тепла радиаторов для отопления помещения недостаточно, система подогрева успешно заменяет любые электрические приборы.
• По теплому и твердому напольному покрытию можно ходить без носков и тапочек, что не только приятно, но и очень полезно по ряду причин.
• У детей и подростков правильно формируются кости, мышцы и связки стоп. Это и профилактика заболеваний, плоскостопия, косолапости и других дефектов, и залог формирования красивой, правильной формы ступней;
• Кожа на ногах, избавленная от излишней потливости в тапках и носках, остается в здоровом состоянии. Она менее подвержена грибковым заболеваниям и образованию натоптышей;
• Ходьба босиком стимулирует кровообращение, что влияет на тонус всего организма;

• Тактильные ощущения при ходьбе по полу разной температуры развивают нервную систему;
• Эмоциональное удовольствие от босоногих прогулок по дому;
• Помимо равномерного распределения тепла, современные отопительные системы для пола дают возможность регулировать уровень этого тепла с точностью до одного градуса;
• Многие умные системы автоматизированы. Если настроить датчик на нужную температуру, он самостоятельно будет включаться, прогревать полы, и снова отключаться;
• Простота и легкость в эксплуатации;
• На теплом полу ребенок может сидеть, лежать, играть сколько захочет без вреда для здоровья;
• Человек чувствует себя комфортно, когда температура воздуха на уровне головы ниже, чем на уровне ног. Именно таким образом, снизу вверх с постепенной потерей тепла, прогревают помещение теплые полы;
• Если в доме есть аллергики, пол с подогревом избавит от вечной дилеммы – синтетический ковер, не вызывающий аллергических реакций и не имеющий других достоинств, или вредный, но качественный натуральный;
• Спасает жителей квартир на первом этаже и в загородном доме, где пол является главным источником холода;
• Гарантия на систему отопления от хорошего производителя – не менее 10 лет.

Отрицательных моментов в выборе теплого пола тоже достаточно:

• Высокие требования к качеству напольного покрытия. Необходимо исключить все материалы, толщина которых будет препятствовать теплопроводу. Также придется отказаться от неспециального ламината, который рассыхается от воздействия высоких температур, и капризного в этом отношении паркета.
• Теплый пол – дорогое удовольствие. И сама система, и ее монтаж, и дальнейшая эксплуатация требуют больших финансовых затрат. И чем совершеннее система, тем она дороже.
• Система монтируется в несколько «слоев», каждый из которых отнимает плюс-минус по сантиметру от высоты помещения. В общей сумме от нее убудет от 4 до 8 см, что некритично для помещений с высокими потолками, но заметно скажется на внешнем облике «приземистых» квартир. Исключение составляет инфракрасный пол – всего 1 см.
• Кто бы что ни говорил о возможности заменить радиаторы и батареи системой обогрева в полу, на сегодняшний день это невозможно. Такая система недостаточно сильна и не способна прогреть помещение больше, чем на 15-20 градусов. И это при хорошем напольном покрытии.
• При использовании электрической системы есть риск возгорания;
• Водяной пол при неправильном выборе материалов для труб может способствовать образованию конденсата под покрытием. Эта сырость испортит ламинат изнутри раньше, чем истечет срок годности на систему отопления.
• Демонтаж напольного покрытия и ремонт неисправностей в отопительной системе – это трудоемкий, пыльный и дорогостоящий процесс.

Можно ли установить на деревянный пол

Не всегда есть возможность демонтажа деревянного настила пола. Иногда такое покрытие — единственный возможный вариант, поскольку оно дает меньшую нагрузку на основные элементы конструкции, чем бетонные стяжки. Для обогрева в таком варианте, стоит выбрать пленочный вариант.

Главное требование к основанию для пленочного изделия — это ровная поверхность. Перепады по высоте между досками настила устраняются циклевкой. А если увеличение высоты полов некритично, то застилаются сверху фанерой. Листы плотно подгоняют друг к другу и крепят по периметру. Для исключения тепловых потерь следует:

• заделать все щели и зазоры;
• шляпки крепежа добить заподлицо;
• удалить плинтуса.

Обработка основания антисептиком служит дополнительной защитой от гнили.

Монтировать теплый пол на деревянное основание можно двумя способами. Способ между лагами рекомендован к использованию, если есть высокие требования к электро- и пожаробезопасности, поскольку исключает контакт нагревательных токопроводящих полос с поверхностью пола. Не требует идеальной ровности чернового пола.

Основные этапы:

• выставить по уровню и закрепить лаги на основании;
• разместить в ячейках между лагами теплоизоляционный материал;
• закрыть сверху фольгированной изоляцией;
• уложить пленочный пол;
• установить верхнее покрытие (ламинат либо паркет).

Укладывают непосредственно на основание. При этом соблюдают идеальную ровность покрытия и обеспечивают чистоту в прослойках при монтаже. Пирог покрытия состоит из изоляции на основе фольги, термопленки, п/э прослойки и чистового покрытия.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

1. Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
2. Температура теплого пола – до +27 ºС (80 ºF).
3. Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
4. Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

• конвекция — тепло передаётся воздухом от предмета к предмету;
• лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
Равномерное прогревание помещения

Важно – тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
2. Риск возникновения короткого замыкания при проникновении воды.
3. Система зависит от подачи электроэнергии.
4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Кабельный электрический теплый пол и термоматы

При монтаже кабельной системы или термоматов пол также заливается цементной стяжкой, а укладка ламината соответственно выполняется на настил подложки, что уменьшает эффективность отопительной системы. Но в любом случае перед принятием решения стоит взвесить все «за» и «против».Плюсы: Специалисты утверждают, что температура нагрева такого пола несколько больше чем у водяного.

Сетка для теплого электрического пола

Минусы: Электрический теплый быстро нагревается, а резкие перепады температуры нежелательны даже для качественного материала. Керамическая плитка или мозаика более подходящий вариант на кабельный теплый пол. Ни термоматы, ни электрический кабельный пол не рекомендованы для совместного использования с ламинатом. И причина опять заключается в нагреве.

Монтаж кабеля

Из-за достаточно большого шага укладки кабеля пол и, соответственно, напольное покрытие нагревается неравномерно. Это может привести к частичной деформации ламината.

Для  расчета теплого, электрического пола воспользуйтесь нашим калькулятором

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;

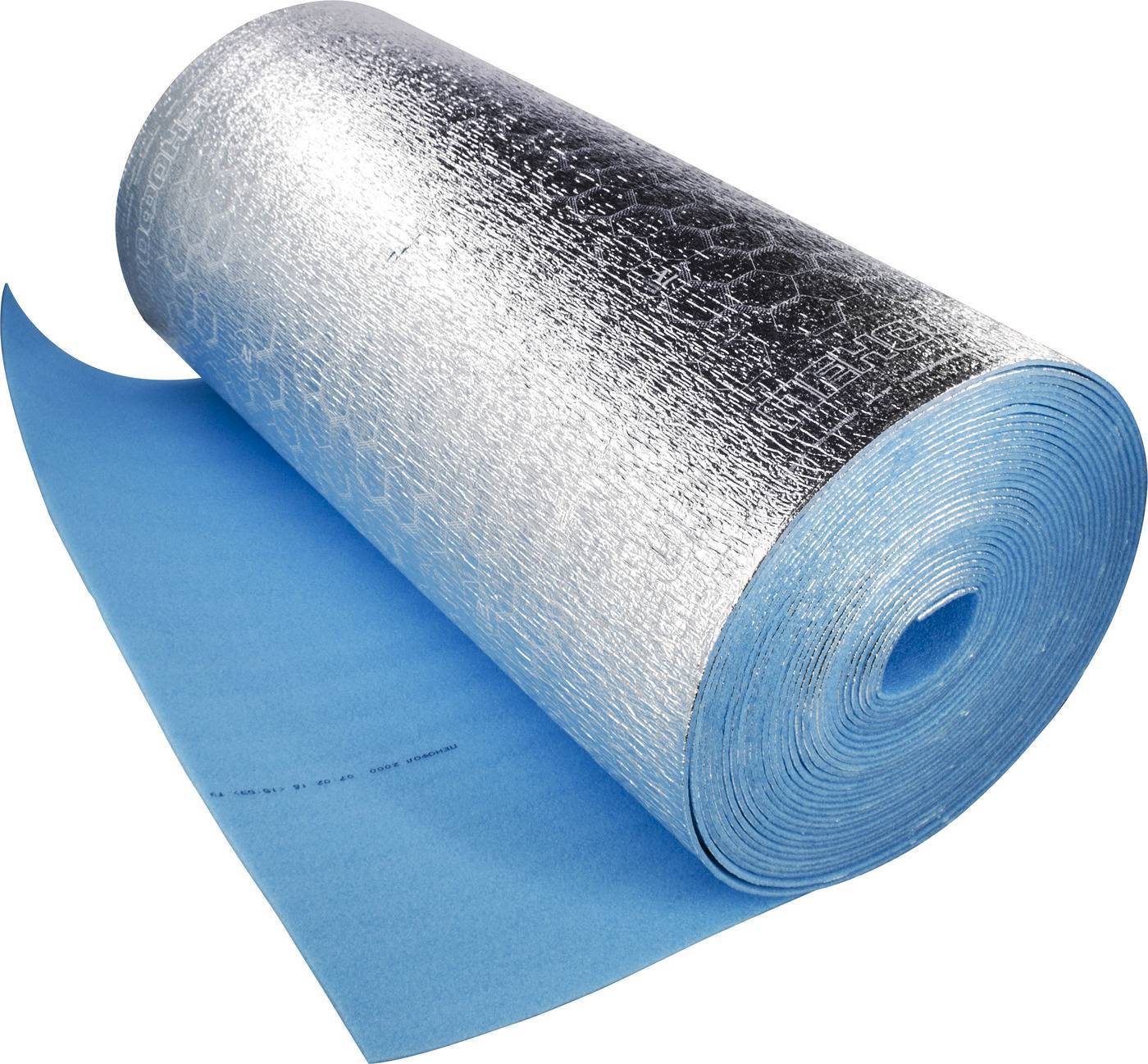

• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Заключение

Установка теплого пола под ламинатом требует от мастера знаний и опыта:

• в подготовке основания пола;
• проведении гидроизоляционных работ;
• выборе теплоизолятора и утеплении под стяжку;
• монтаже электрической системы обогрева пола;
• приготовлении раствора и заливке стяжки;
• укладке ламината.

На первый взгляд кажется, что домашнему мастеру такое разнообразие технологий не под силу. В то же время наем профессиональной бригады обойдется в значительную сумму. Выход в постепенном освоении профессий и выполнению всего цикла работ самостоятельно. Опыт показывает, что при желании все можно сделать на высоком уровне.
