Изображение шин и проводов
В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).
Обозначение линий связи, шин и их соединений/ответвлений/пересечений
Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.
Как обозначаются провода, кабели, количество жил и способы их прокладки
На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.
Техника чтения электрических схем
Чтение принципиальной схемы начинают с определения назначения устройства, состава его схемы (силовая часть, блока управления, защиты и т.д.) и ознакомления с перечнем элементов, для чего находят на схеме каждый из них, читают все примечания и пояснения.
Затем определяют систему электропитания как устройства в целом, так и составных частей: электродвигателей, обмоток магнитных пускателей, реле, электромагнитов, комплексных приборов, регуляторов отдельных элементов и т.п. Для этого находят на схеме все источники питания (род тока, номинальное напряжение, фазировку в цепях переменного тока и полярность в цепях постоянного тока и т.п.). Выявляют по схеме общие коммутационные аппараты, а также аппараты защиты: автоматы защиты, предохранители, реле максимального тока и минимального напряжения и т.п. Определяют по надписям на схеме, таблицам или примечаниям уставки аппаратов и, наконец, оценивают зону защиты каждого из них.
Изучают всевозможные цепи каждого электроприемника (электродвигателя, обмотки магнитного пускателя, реле, прибора и т.п).
Таким образом, выявляют условия возникновения, возможные ошибки и причины отказа.
Вот с этих исходных положений нужно читать и анализировать принципиальные электрические схемы.
В целом же этот анализ требует глубоких знаний (электротехники, электроники, автоматики и других специальных электротехнических дисциплин), владения методикой разработки, составления и чтения схем.
В качестве примера рассмотрим состав и принцип возникновения ниже приведенной принципиальной схемы управления электроприводом (рис.4), т.е. прочитаем ее.(см. рис.1.5.)
Рис 1.5. Принципиальная электрическая схема управления электроприводом
Электрическая схема состоит из силовой части и схемы управления. Силовая часть представляет собой электропривод механизма (установки), состоящей из трехфазного асинхронного электродвигателя М, статорные обмотки которого подключены через главные (силовые) контакты КМЗ магнитного пускателя КМ и главные контакты автоматического выключателя QF к трехфазной сети A,B,C,N (380/220В). Защита двигателя осуществляется тепловым реле КК1 и КК2.
Схема управления питается трехфазным напряжением A,B,C,N . Защита схемы управления осуществляется плавким предохранителем FU. Для облегчения чтения переменные цепи схемы управления слева нумеруются цифрами (1-6) и комментируются функциональной таблицей справа.
Принцип действия (алгоритм работы):
При кратковременном нажатии на кнопку SB 1 «Пуск» (при условии, что тепловое реле КК1,КК2 находятся в исходном состоянии, т.е. контакты замкнуты и блок контакт периферийного устройства также замкнут) по цепи защиты1 в обмотке магнитного пускателя КМ потечет ток – он срабатывает и кнопка SB 1 блокируется контактами КМ4, т.е. цепь питания пускателя остается выключенной после отпускания кнопки SB 1. При этом замкнутся также блок контакты КМ 1 – загорится сигнальная лампа EL-I «двигатель включен» и разомкнется блок контакт КМ 2 – выключится лампа EL 2 «двигатель включен».
Рис 6 Принципиальная электрическая схема управления транспортерами для уборки навоза
В схеме предусмотрена световая и звуковая сигнализации – лампой HL 2 и звонком НА по цепи 5 6, соответственно, с помощью автоматического датчика положения SQ 3 (концевого выключателя смонтированного на исполнительном механизме). При этом, если каретка механизма устройства находится в рабочей зоне «промежуточное положение» контакт SА 3 в 5 цепи замкнут и горит лампа HL 2, а если каретка достигла крайнего верхнего положения, концевой выключатель SQ 3, сработает, разомкнется его контакт в цепи 5 – лампа HL 2 погаснет и замкнется его контакт в цепи 6 – сработает звонок звуковой сигнализации НА «каретка вверху».
Выключать двигатель М электропривода можно коротковременно нажав кнопку SВ 2 «Стоп», при этом разорвется цепь питания обмотки магнитного пускателя КМ и все его контакты займут противоположное состояние. Загорится сигнальная лампа EL 2 «двигатель включен». Отключение от общей сети питания осуществляется автоматическим выключателем QF.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов

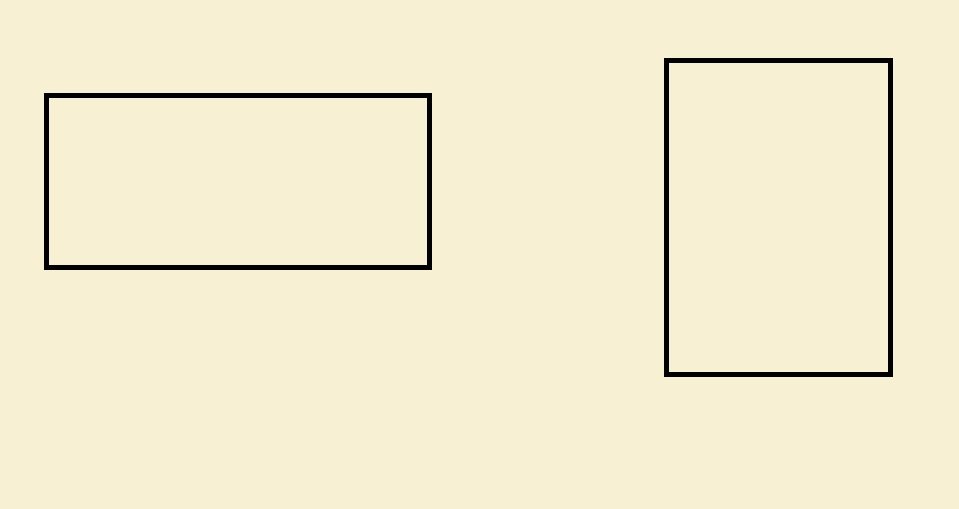

Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей

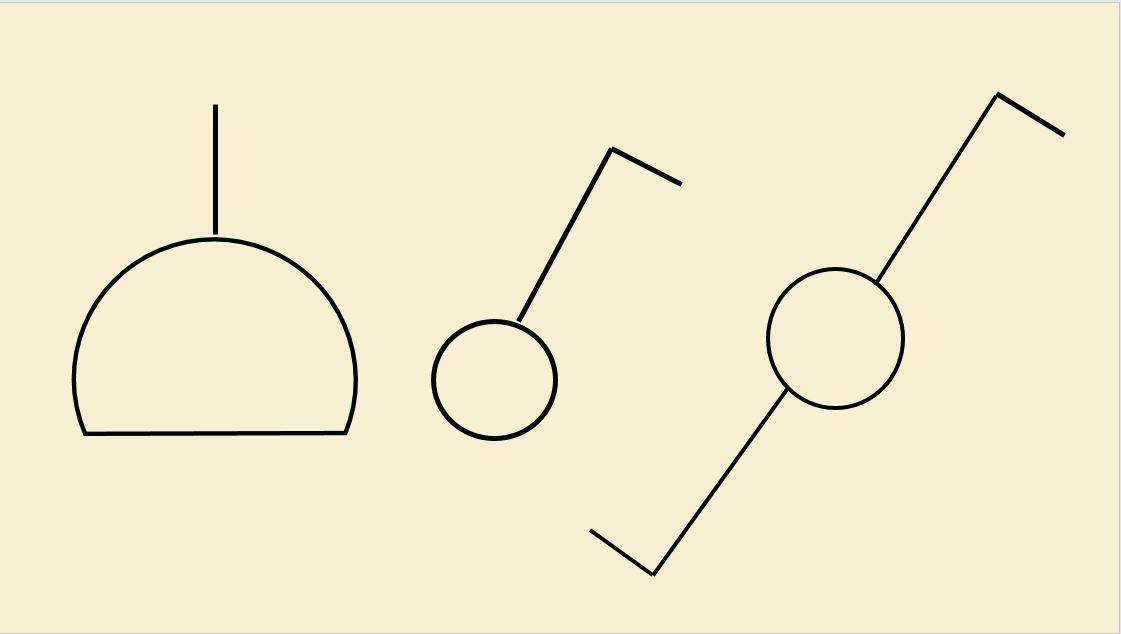

Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Графические изображения
Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.
Линии

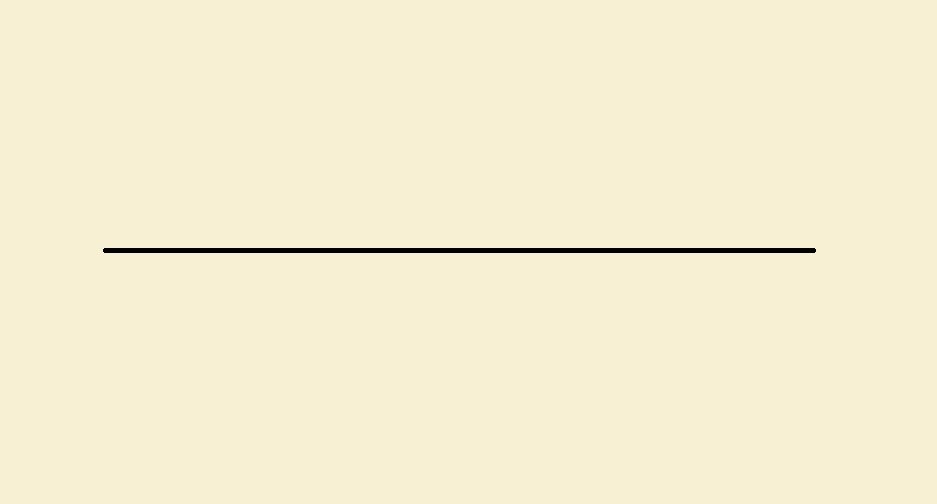

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:
- материал жилы;
- напряжение;
- силу и вид тока.
Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.
Шины и провода
Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:
- наклонные засечки — количество проводников;
- пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
- перевернутая буква «П» — лоток;
- стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.
Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.
Щиты, шкафы и коробки
Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.
Разными УГО обозначают соответствующий вид изделий:
| Компонент | Разновидности |
| Коробка | Вводная, ответвительная, протяжная, оснащенная зажимами |
| Щиток | Магистральный, групповой, лабораторный, дежурного освещения |
| Шкаф | Одно- и двустороннего обслуживания, открытый |
Розетки, выключатели и переключатели
Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:
- диапазоны IP20… 23 и IP44… 55;
- количество клавиш, полюсов;
- скрытый или открытый вариант установки;
- проходной вид переключателя;
- наличие (отсутствие) нулевого положения, заземления.
Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |

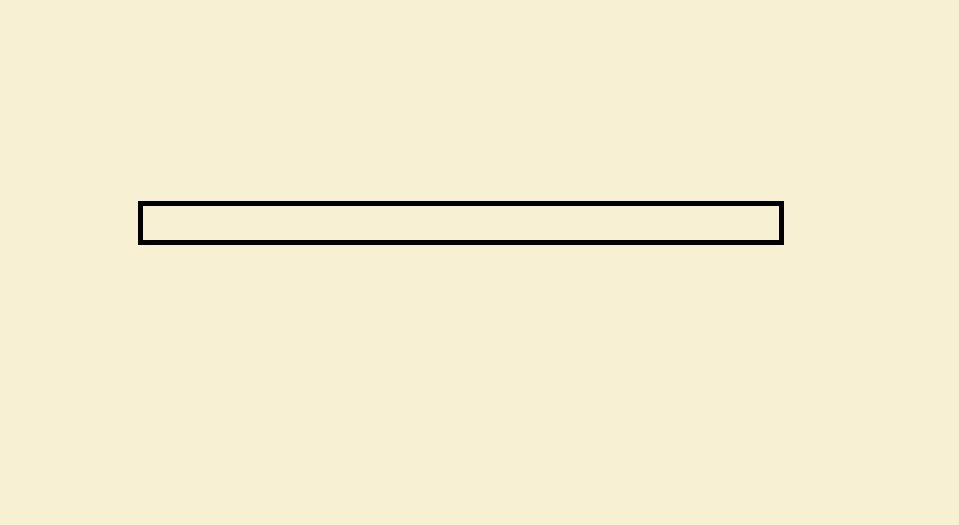

| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Элементная база для схем электропроводки
При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.
НомерНазваниеОбозначение электрических элементов на схемах
| 1 | Фазный проводник | |
| 2 | Нейтраль (нулевой рабочий) N | |
| 3 | Защитный проводник («земля») PE | |
| 4 | Объединенные защитный и нулевой проводники PEN | |
| 5 | Линия электрической связи, шины | |
| 6 | Шина (если ее необходимо выделить) | |
| 7 | Отводы от шин (сделаны при помощи пайки) |
Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.
Пример схемы электропитания и графическое изображение проводов на ней
Источники
https//lightika.com/raznoe/uslovnye-oboznacheniya-v-razlichnyh-elektricheskih-shemah.html
https//yato-tools.ru/raznoe-2/uslovnye-graficheskie-oboznacheniya-v-elektricheskix-sxemax-uslovnye-oboznacheniya-v-elektricheskix-sxemax-gost-7624-55.html
https//panelektro.ru/ampery/osnovnye-oboznacheniya-v-elektricheskih-shemah.html
https//www.RadioElementy.ru/articles/oboznachenie-radiodetalei-na-shemah/
https//ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html
https//eti.su/articles/spravochnik/spravochnik_1632.html
https//stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
https//www.bazaznaniyst.ru/oboznachenia-v-elektricheskix-chemah/
Символы для чтения принципиальных схем
Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.
Примеры обозначений:
- разъемные элементы обозначаются значками Х1 и Х2;
- общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
- экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.
Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.
Источники
- https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html
- https://electro-znatok.ru/stati/elektricheskie-oboznacheniya-na-shemah/
- https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
- https://rusenergetics.ru/oborudovanie/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh
- https://remboo.ru/inzhenernye-seti/elektrika/oboznacheniya-na-elektricheskih-shemah.html
- https://www.bazaznaniyst.ru/oboznachenia-v-elektricheskix-chemah/
Янв 25, 2021
Изображения выключателей, переключателей и штепсельных розеток
Таблица 3
| Наименование | Изображение | Размер, мм |
| 1. Выключатель. Общее изображение | ||
| 2. Выключатель для открытой установки со степенью защиты от IP20 до IP23: | ||
| 2.1. однополюсный | То же | |
| 2.2. однополюсный сдвоенный | ||
| 2.3. однополюсный строенный | ||
| 2.4. двухполюсный | ||
| 2.5. трехполюсный | ||
| 3. Выключатель для скрытой установки со степенью защиты от IP20 до IP23: | ||
| 3.1. однополюсный | ||
| 3.2. однополюсный сдвоенный | То же | |
| 3.3. однополюсный строенный | ||
| 3.4. двухполюсный | ||
| 4. Выключатель для открытой установки со степенью защиты от IP44 до IP55: | ||
| 4.1. однополюсный | ||
| 4.2. двухполюсный | То же | |
| 4.3. трехполюсный | ||
| 5. Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23: | ||
| 5.1. однополюсный | ||
| 5.2. двухполюсный | То же | |
| 5.3. трехполюсный | ||
| 6. Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55: | ||
| 6.1. однополюсный | ||
| 6.2. двухполюсный | То же | |
| 6.3. трехполюсный | ||
| 7. Штепсельная розетка. Общее изображение | ||
| 8. Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23: | ||
| 8.1. двухполюсная | То же | |
| 8.2. двухполюсная сдвоенная | ||
| 8.3. двухполюсная с защитным контактом | ||
| 8.4. трехполюсная с защитным контактом | ||
| 9. Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23: | ||
| 9.1. двухполюсная | ||
| 9.2. двухполюсная сдвоенная | То же | |
| 9.3. двухполюсная с защитным контактом | ||
| 9.4. трехполюсная с защитным контактом | ||
| 10. Штепсельная розетка со степенью защиты от IP44 до IP55: | ||
| 10.1. двухполюсная | ||
| 10.2. двухполюсная с защитным контактом | ||
| 10.3. трехполюсная с защитным контактом | ||
| 11. Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты от IP20 до IP23: | ||
| 11.1. один выключатель и штепсельная розетка | ||
| 11.2. два выключателя и штепсельная розетка | То же | |
| 11.3. три выключателя и штепсельная розетка | ||
| 12. Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты от IP20 до IP23: | ||
| 12.1. один выключатель и штепсельная розетка | ||
| 12.2. два выключателя и штепсельная розетка | ||
| 12.3. три выключателя и штепсельная розетка |
8. Изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в табл.4.
Примеры построения обозначений контактов коммутационных устройств
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем. Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.
Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.
На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.
Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или Условные графические обозначения силового оборудования станций и подстанций
Буквенное обозначение радиоэлементов в схеме
Давайте еще раз рассмотрим нашу схему.
Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.
Итак, давайте первым делом разберемся с надписями. R — это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер «2». В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…
Как же обозначаются остальные радиоэлементы?
Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды — это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:
А — это различные устройства (например, усилители)
В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.
С — конденсаторы
D — схемы интегральные и различные модули
E — разные элементы, которые не попадают ни в одну группу
F — разрядники, предохранители, защитные устройства
G — генераторы, источники питания,
H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации
K — реле и пускатели
L — катушки индуктивности и дроссели
M — двигатели
Р — приборы и измерительное оборудование
Q — выключатели и разъединители в силовых цепях. То есть в цепях, где «гуляет» большое напряжение и большая сила тока
R — резисторы
S — коммутационные устройства в цепях управления, сигнализации и в цепях измерения
T — трансформаторы и автотрансформаторы
U — преобразователи электрических величин в электрические, устройства связи
V — полупроводниковые приборы
W — линии и элементы сверхвысокой частоты, антенны
X — контактные соединения
Y — механические устройства с электромагнитным приводом
Z — оконечные устройства, фильтры, ограничители
Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:
BD — детектор ионизирующих излучений
BE — сельсин-приемник
BL — фотоэлемент
BQ — пьезоэлемент
BR — датчик частоты вращения
BS — звукосниматель
BV — датчик скорости
BA — громкоговоритель
BB — магнитострикционный элемент
BK — тепловой датчик
BM — микрофон
BP — датчик давления
BC — сельсин датчик
DA — схема интегральная аналоговая
DD — схема интегральная цифровая, логический элемент
DS — устройство хранения информации
DT — устройство задержки
EL — лампа осветительная
EK — нагревательный элемент
FA — элемент защиты по току мгновенного действия
FP — элемент защиты по току инерционнго действия
FU — плавкий предохранитель
FV — элемент защиты по напряжению
GB — батарея
HG — символьный индикатор
HL — прибор световой сигнализации
HA — прибор звуковой сигнализации
KV — реле напряжения
KA — реле токовое
KK — реле электротепловое
KM — магнитный пускатель
KT — реле времени
PC — счетчик импульсов
PF — частотомер
PI — счетчик активной энергии
PR — омметр
PS — регистрирующий прибор
PV — вольтметр
PW — ваттметр
PA — амперметр
PK — счетчик реактивной энергии
PT — часы
QF — выключатель автоматический
QS — разъединитель
RK — терморезистор
RP — потенциометр
RS — шунт измерительный
RU — варистор
SA — выключатель или переключатель
SB — выключатель кнопочный
SF — выключатель автоматический
SK — выключатели, срабатывающие от температуры
SL — выключатели, срабатывающие от уровня
SP — выключатели, срабатывающие от давления
SQ — выключатели, срабатывающие от положения
SR — выключатели, срабатывающие от частоты вращения
TV — трансформатор напряжения
TA — трансформатор тока
UB — модулятор
UI — дискриминатор
UR — демодулятор
UZ — преобразователь частотный, инвертор, генератор частоты, выпрямитель
VD — диод, стабилитрон
VL — прибор электровакуумный
VS — тиристор
VT — транзистор
WA — антенна
WT — фазовращатель
WU — аттенюатор
XA — токосъемник, скользящий контакт
XP — штырь
XS — гнездо
XT — разборное соединение
XW — высокочастотный соединитель
YA — электромагнит
YB — тормоз с электромагнитным приводом
YC — муфта с электромагнитным приводом
YH — электромагнитная плита
ZQ — кварцевый фильтр
