Установка металлической печи в бане своими руками

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.

Стальная труба для изготовления котла Помимо того, потребуются такие инструменты:

сварочный аппарат (электрический);
болгарка;
круги по металлу.

Чертеж котлаПосле подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.

Печь изнутри

Конструкция печи Конструкция печи Конструкция печи Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.

С правой стороны круглая дверца для укладки камней

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

~~дымоходные трубы~~

Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

~~сэндвич-трубы~~

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Как выбрать правильное место для монтажа печи в бани

Чтобы установка металлической печи в бане прошла успешно нужно знать, как происходит нагрев помещений. При нагреве печи, тепло вместе с воздухом перемещается по всему помещению, равномерно прогревая все пространство комнаты. В связи с этим, для нормального прогрева нельзя ставить на пути теплых масс препятствия, будь то стены, декорации или иные нагромождения.

Как расположить печь в баню с баком для воды? Печь устанавливается так, чтобы в бане как минимум два помещения были теплыми. Это сама парилка и предбанник. Это достигается тем, что печь ставится в простенок между помещением для парилки и предбанником.

Как установить котел в баню? Вообще выбор правильной точки установки котла является основным этапом в планировки бани. На выбор данной точки влияют следующие критерии:

мощность печи. Это влияет на размеры топки и количество закладываемых камней. Простое правило для расчета – для каждого квадратного метра парилки необходим 1 кВт/час;
устройство топки и вывод трубы для дыма. По правилам горизонтальная часть трубы для отвода дыма и газа из печи не должен быть длиной больше 1 метра;
стены, потолки и полы. От того материала, из которого сделанный стены, полы и потолки в бани будет зависеть минимальное расстояние установки печи от поверхностей, подверженных быстрому нагреву и воспламенению;

Как сделать печь для бани из трубы своими руками – пошаговое руководство

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

Сварочный аппарат; Электроды для сварки металла; Инструмент для резки металла, например, болгарку; Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм; Трубу с диаметром в 35 см, из которой будет изготовлена каменка; Два листа металла толщиной в 10 мм; Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей; Арматуру; Колесник; Врезной металлический кран; И 4 комплекта дверных петель

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

Основная труба должна быть длинной в 75 см и диаметром в 53 см;
Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

Расположите трубу горизонтально и приварите к ней ножки;
Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Какое топливо использовать

Основным топливом для металлических каминов являются дрова. Древесина лиственных деревьев (береза и ясень) быстро разогреют камин и помещение, где он установлен. А хвойные дрова (ель или сосна) наполнят помещение специфическим ароматом хвойной смолы. Однако часто топить камин хвойными дровами не рекомендуется, так как выделяющиеся смолы быстрее загрязняют дымоход и решетку камина.

Иногда в дровяных каминах можно использовать и торфяные пеллеты. А вот каменный уголь в качестве топлива использовать нельзя. Кроме повышенного загрязнения помещения, он очень сильно разогревает рабочие элементы камина, что может привести к их деформации и к поломке камина.

В некоторых случаях, доработав конструкцию камина, в качестве источника топлива можно использовать природный газ. Но необходимо помнить, что установка газового оборудования возможна лишь при условии предварительного согласования проекта с газовыми службами.

Дополнительно: обработка дерева пропитками

Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню.

И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).

ВАЖНО! Один раз пропитать дерево и забыть не получится. Пропитки возобновляют после проверки: если щепка подхватывает пламя от спички, то пора обновлять

Средняя периодичность — один раз в два года.

Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов

Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.)

***

Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.

Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.

Требования ППБ

Уже многие годы на монтаж металлической банной печи действуют определенные ограничения, выражающиеся в нескольких правилах:

в процессе приобретения печи заводского образца обязательно требуется получить к ней инструкцию и проводить установку конструкции в строгом соответствии с тем, как это указывает производитель;
если стенки печи не имеют защиты, то расстояние от них до стен помещения должно быть не менее полуметра;
толщина негорючей стены, проводящий через себя топливный канал, должна превышать 13 см;
если у потолка есть собственная защита от возгорания при помощи металлической сетки или аналогичного способа, то расстояние от него до верхушки печи должно превышать 0,8 м;
если потолок не был защищен огнеупорными материалами, то расстояние должно быть не менее 1,2 м до верхушки конструкции;
топочная дверца, через которую внутрь конструкции поставляется топливо, должна быть на расстоянии 125 см от противоположной стены;
между стеной и передней стенкой печи обязательно должно быть не менее 3 см.

Выбор места для обычной печки:

Оптимальное расположение печки с выносной топкой:

Установка печи на деревянный пол

Если в инструкции масса агрегата указана менее 700кг, то можно рассматривать вариант установки печи на пол из дерева. Однако следует удостовериться в том, что лаги и доски имеют достаточный запас прочности. Дополнительно нужно сделать жаростойкую основу. Для этого есть несколько вариантов:

Поверх листа базальтового картона и асбеста укладывается лист металла.
Альтернативой листу может быть кирпич, натуральный камень.
Применяют также плитку из керамики или керамогранита.

Перед топливной дверью рекомендуется положить металлический лист с минимальным размером 40 на 40 сантиметров.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

ставить её нужно на фундамент, отступив от стены 0,2 метра;
в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
все элементы из дерева нужно обработать изоляционным составом с глиной;
отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

Сверху необходимо положить рубероид, он защитит от влаги.

Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
В изготовленной детали удалить середину, оставив места для сварки по краям.
К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Дымоходы бывают:

Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

Сначала нужно отметить место для отверстия и по отметкам проделать его.
К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Ввод печки в эксплуатацию

При первой растопке печь разогревают часа 1,5, затем переходят к полноценной топке

Кирпичную кладку сушат при температуре +5 — +30°С. В это время дверки и задвижки открывают круглосуточно. Первая растопка проходит без использования горючих жидкостей и легковоспламеняющихся материалов. Применяют сухие газеты, мелкие щепки. После получения устойчивого огня можно подкладывать поленья маленькими порциями.

Поддувало держат открытым, интенсивность горения контролируют прикрытием или открытием дверки. Проверяют тягу, скорость нагрева. Процесс разогрева продолжается 1 – 1,5 часа, затем можно переходить к нормальной топке печки.

Как осуществить установку печки в баню

Этот процесс немного сложнее, чем монтаж обычного отопительного прибора – обустроить нишу в стене, для выхода в другую комнату.

Проще будет приобрести готовую конструкцию, например, банную печь «Атмосфера», изготовленную из высококлассного чугуна.

Преимущества прототипа с выносным каналом

Модели с топливниками навынос становятся более популярными, так как у них намного больше достоинств:

безопасность – нет риска отравления газами от горения дров;
комфорт – производится прогрев сразу двух помещений;
чистота – не будет щепок, опилок и грязи от дров

Это очень важно, так как обычно в ней ходят без обуви;
экономия пространства – как правило, печь забирает 1 м2 площади, а если помывочная небольшая, то это существенно;
хороший, насыщенный пар – топка выжигает кислород, от этого воздух становится сухим, что неблагоприятно сказывается на здоровье;
нет необходимости в монтировании специальной системы вентиляции, что экономит деньги и время.

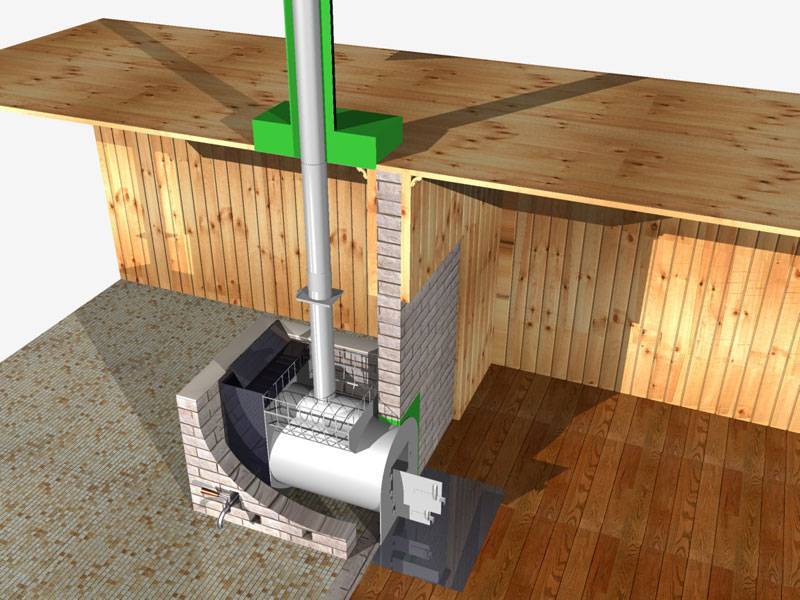

Как установить каменку с наружной топкой?

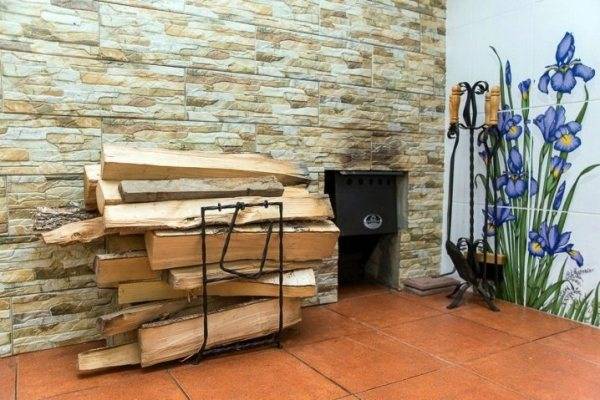

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.
