Установка отливов на окна: пластиковые, деревянные, металлические

Металлические — виды и особенности

Металлические отливы на окна долговечны, с ними нет проблем при эксплуатации. Установка металлических отливов на окна обычно не вызывает проблем. Их минус — «шумность». Капли дождя могут «выбивать» из металла довольно громкие звуки. Проблема частично решается во время установки — надо все полости тщательно заполнить монтажной пеной. Любая пустота будет работать как барабан. Так что тут стараемся сделать все как можно лучше.

Еще тише будет металлический оконный отлив, если снизу наклеить вспененную резину или любой другой листовой звукогасящий материал (например, линотерм). Вот только он должен выдерживать значительные перепады температур — эксплуатация на открытом воздухе. Эти два приема в сумме позволят сделать металлический отлив не слишком шумным.

При монтаже не оставляйте пустот и используйте виброгасящие морозостойкие материалы

Как уже говорили, металлические отливы могут быть из оцинкованной стали с покрытием полиэстером или пластизолом. Оцинковка с полиэстером — из этого материала делают металлочерепицу, так что технология отработана. Подобные отливы не слишком дорогие, а искать их надо в фирмах, которые производят или продают металлочерепицу или подобные кровельные материалы.

Покрытие пластизолом — более дорогой вариант, но он имеет большую толщину, за счет чего металл получается не настолько гулкими. Еще он интересен тем, что поверхность может быть не только гладкой, но и «под кожу», с тиснением и т.д. Если бюджет вам позволяет, попробуйте отлив из оцинкованного металла с пластизоловым покрытием. Отрицательных отзывов пока нет.

Правильный монтаж

Еще один вариант «тихого» металлического оконного отлива — алюминиевый с порошковой окраской. Сам по себе этот метал не настолько «звонкий», за счет чего и снижается уровень шумов. Плюсы в эксплуатации всем известны, как и то, что стоимость не низкая. Установка отливов на окна из алюминия — идея хорошая, но его не так просто найти. Алюминиевый отлив не пользуется особой популярностью, так что придется, скорее всего, заказывать через интернет. Особенно если вы живете в небольшом городе.

Виды оконных отливов, классификация по материалам

Неверно подобранный материал для изготовления отливов может стать причиной ряда нежелательных последствий, таких как подтеки на фасаде здания, частичное разрушение откосов окна, отслоение покрытия отлива с последующей коррозией.

Чтобы сделать правильный выбор, необходимо иметь представление о том, какие изделия более предпочтительны в каждом конкретном случае. Современный рынок предлагает следующие разновидности.

Оцинкованный отлив

При использовании такого варианта оконных водоотливов первую очередь необходимо уделять внимание качеству цинкового покрытия, которое должно быть равномерным и достаточной толщины. В противном случае атмосферные воздействия приведут к скорой коррозии и последующему разрушению отлива

Толщина оцинкованной стали, используемой для изготовления, также имеет значение. Слишком тонкие изделия более подвержены деформациям и создают больше шума, поскольку реагируют даже на незначительные порывы ветра. Не следует использовать чрезмерно массивные изделия, по причине их необоснованно высокой цены и нежелательных нагрузок на подоконную область фасада. Чаще всего применяют материал толщиной от 0,3 до 0,5 мм.

Положительные качества оцинкованных отливов:

невысокая стоимость;
доступность самостоятельного изготовления профиля;
можно использовать на любых окнах.

Наиболее распространенным и выгодным во всех смыслах вариантом являются оцинкованные стальные отливы

Алюминиевый оконный отлив

Стандартные размеры алюминиевых оконных отливов

Это отливы, изготовленные из алюминия или его сплавов. Для производства используется листовой прокат толщиной 1–2 мм. В зависимости от изготовителя, такие оконные отливы могут иметь однотонное полимерное покрытие или покрытие, имитирующее натуральные материалы (камень, дерево). Еще для декорирования и защиты водоотливного профиля от атмосферных воздействий применяется анодирование поверхности.

Алюминиевый оконный отлив – это качественная, дорогая продукция, устойчивая к механическим воздействиям и рассчитанная на длительное использование в разных климатических условиях. К их недостаткам можно отнести сравнительно высокую стоимость и, свойственный всем металлическим изделиям, шум во время дождя или града.

Пластиковый отлив для окон

Использование на окнах пластиковых отливов наиболее практичный и эстетически обоснованный вариант. Они долговечны, неприхотливы в обслуживании, не подвержены коррозии, имеют презентабельный вид и легко монтируются. Особенно уместно использовать водоотливы из поливинилхлорида для отвода воды от пластиковых окон.

Процесс изготовления пластикового отлива

Ламинированные оконные отливы

Это покрытый декоративной пленкой металлический профиль. Для изготовления таких изделий используют оцинкованную сталь, которую сначала покрывают полимерной краской, после чего производят оклейку пленкой. Срок службы ламинированных отливов напрямую зависит от качества оцинковки, целостности пленки и профессионализма работ, предшествовавших ее поклейке.

При ламинировании металлопластикового профиля пленками возможны следующие варианты декора поверхности

Отливы для окон с использованием эпоксидной смолы

Это оконный водоотлив, изготовленный из эпоксидной смолы, армированной стекловолокном или другим волокнистым наполнителем, например, углеволокном. Устойчив к механическим повреждениям и агрессивным воздействиям окружающей среды. Изделиям из эпоксидной смолы не свойственно создавать шум во время дождя или гарда: стеклопластик отлично поглощает звук.

Недостатки:

сравнительно высокая стоимость;
ограниченный выбор цвета (белый, черный и коричневый).

Металлический отлив с полимерным покрытием

Технология изготовления заключается в покрытии оцинкованного металла полимерным красящим составом, которое, как правило, состоит из нескольких слоев. Качество изделия зависит от толщины металла и используемых для покраски материалов.

Такой отлив можно изготовить самостоятельно, приобретя лист соответствующего металла, можно купить готовое изделие или заказать, если подходящего размера нет в наличии. При установке пластиковых окон, чаще всего монтируются именно такие отливы.

Оконный металлический отлив — схема

Положительные качества:

стойкость к коррозии;
сравнительно невысокая стоимость;
простота в установке;
богатый выбор цветов.

Недостатки:

шумят во время дождя;
требуют бережного к себе отношения, по ним нельзя ходить, стучать, они не стойки к царапинам и прочим пагубным воздействиям.

Пошаговая технология монтажа

Установка отлива выполняется после монтажа металлопластиковых окон , когда они уже постояли несколько дней, монтажные растворы и пена уже высохли. Все излишки смесей аккуратно удаляются острой отверткой или полотком с зубилом. Засохшая монтажная пена срезается острым ножом так, чтобы не было выступающих нюансов.

По нормам отлив должен входить в боковые стены минимум на 2 сантиметра. Для этого тонкой отвёрткой или дрелью необходимо аккуратно выбить ровные отверстия на уровне будущей поверхности.
Даже если изделие было выполнено строго по заданным техническим параметрам, может возникнуть ситуация, что где-то оно все равно не входит в пазы. Для этого необходимо устранить все мешающие погрешности с помощью инструмента. Желательно начинать со стены – аккуратно убрать весь строительный мусор с рабочей поверхности, сбить все выступы, пыль смести веником или щеткой. Подоконник можно подрезать или подтереть ножовкой по металлу или наждачной бумагой соответственно. Главное – не поцарапать поверхность, а весь оголившийся металл закрасить эмалью соответствующего оттенка.
После того, как и поверхность, и отлив готовы, можно приступать непосредственно к монтажу. Стену, на которую будет крепиться отлив, нужно немного смочить водой. К влажной поверхности гораздо легче приклеивается монтажная пена – а именно она будет основным фиксирующим средством. Подоконник аккуратно вставляется в подготовленные пазы – по бокам это будут пробитые полосы, а со стороны окна – специально созданная для отлива ниша. Зазоры должны быть минимальными, подоконник не должен в них ходить ходуном, но и притираться не нужно, ведь это повредит эмалированную поверхность.

Задается угол наклона – он должен быть направлен от стены, чтобы влага сливалась сразу на землю. Горизонтальный наклон замеряется с помощью строительного уровня. Наклон во все стороны регулируется пластиковыми пластинами, которые двигаются по рабочей поверхности в зависимости от необходимого результата. Наклон должен быть таким, чтобы выставленный подоконник можно было придавить обернутыми в тряпку кирпичами. Это позволит его надежно зафиксировать при расширении монтажной пены.
После того, как отлив выставлен и закреплен, полость под ним тщательно заполняется монтажной пеной – это и приклеит откос, и обеспечит изоляцию оконного проема от влаги и сквозняков.
После того, как отлив выстоится несколько дней, кирпичи снимаются, а все швы вокруг затираются и шпаклюются. После завершения всех работ отлив полностью готов к эксплуатации.

от 28,5 руб. / шт.

Размеры, мм

Цена, руб

оцинковка

Инструменты и материалы
Особенности установки отливов
Выбор материала для отливов

Отливы имеют еще второе название – внешние подоконники, в качестве их задачи выступает защита той части стены от воздействия дождя, которая располагается ниже окна. Кроме того, отливы делают внешний вид оконного блока более эстетичным и законченным.

Почти все виды отливов изготавливаются с применением 2-х типов материалов, среди которых металл и пластик.

1-ый вариант изделий выполняется на основе оцинкованной стали, в процессе производства применяется тонколистовой металл, толщина которого равна 0,55 мм, в качестве верхнего покрытия выступает слой цинка, защищающий металл от коррозии. Указанная толщина внешнего подоконника выступает в качестве наиболее подходящей для придания изделию жесткости и способности эффективно гасить вибрации, появляющиеся в процессе попадания капель дождя на поверхность. Описанные отливы имеют в длину максимум 3 м, тогда как их ширина колеблется в пределах 90-400 мм. Если желаете сэкономить, то стоит установить именно такие отливы для окон. В качестве их минуса выступает плохое противостояние кислотной среде. В некоторых районах довольно частым явлением выступают кислотные дожди, что влияет на выбор материала для таких изделий.

Виды отливов для окон

На любые окна снаружи устанавливают отлив — это специальная доска, монтируемая в нижней части оконного проема. Нужна она чтобы по ней стекала дождевая или талая вода. Наверное, поэтому иногда эту часть называют водоотлив.

Установка отливов на окна — завершающий этап грамотного монтажа

Оконные отливы могут быть:

Пластиковые.
Металлические; оцинкованная сталь, с покрытием: полиэстером;
пластизолом;
краской по металлу.

медь;
алюминий с порошковой окраской.
Бетонные.
Каменные (гранитные, мраморные).
Из фасадной плитки.

Если правильно установить отлив на окно, стена не будет сырой В настоящее время наружные бетонные отливы почти не делают. Вернее, их делают, но поверх все равно накрывают либо пластиковыми, либо металлическими. Бетонные откосы можно, конечно, побелить, и так когда-то делали. Но сегодня этот тип отделки окон встречается очень редко.

Если говорить об экзотике, можно вспомнить каменные отливы. Их делают из полированного гранита или мрамора. Смотрятся они, безусловно, отлично, не шумят, разбить их можно разве что кувалдой. Но их стоимость — не для каждого кошелька.

Каменные отливы — выглядят шикарно

Есть еще один интересный вид наружных отливов на окна — из фасадной плитки. Он отлично работает с любым окном — как с деревянным, так и с пластиковым. Если у вас цоколь или весь дом отделаны подобной плиткой, на окнах она будет смотреться очень «в тему». При этом дом смотрится как единый ансамбль. Такие откосы изготавливают чрезвычайно просто: плитку подрезают так, чтобы она выступала на 1 см за пределы стены, при помощи цементно-песчаного раствора формируют нужный уклон. Швы можно затереть цементным молоком, а можно использовать гидрофобную пропитку. Вот только монтировать такие откосы лучше до наружной отделки стен.

Отливы из фасадной плитки — сделать своими руками несложно

Хоть оконные откосы бывают из разных материалов, подавляющее большинство владельцев жилья останавливается на двух: из пластика или металла. У каждого из них есть свои плюсы и минусы, о них и поговорим подробнее, а также о том, как установить отливы на окна.

Изготовление металлического отлива своими руками

Металлические отливы можно сделать самому, особой сложности конструкции не имеют.

Схемы оконных отливов

Как их изготавливать?

Шаг 1. Купите лист оцинкованной стали толщиной в пределах 0,5 мм

Обратите внимание на качество оцинкования, толщина слоя должна быть не менее 40 мкм, поверхность однородная на вид, наплывы и пропуски запрещаются

Лист оцинкованный (оцинковка)

Цены на листы стальные оцинкованные

Лист стальной оцинкованный

Шаг 2. Отмерьте длину и ширину заготовки с учетом подгибов. На подгибы оставляйте примерно по два сантиметра по всему периметру. Длину возьмите с запасом, лучше потом излишки отрезать, чем выбрасывать отлив.

Шаг 3. Перенесите снятые размеры на лист железа. Для рисования лучше пользоваться обыкновенным фломастером, линии от карандаша плохо видны. Применяйте обыкновенные фломастеры, не пользуйтесь водостойкими. Видимые линии разметки потом нужно удалять, с водостойкими красителями возникнут проблемы. На листе должна быть линия изгиба для установки под раму окна и линия загиба выступающей части отлива. Резать лучше ножницами по металлу, в крайнем случае болгаркой. После болгарки с линии среза надо убрать заусеницы.

Шаг 4. Положите лист на ровный край стола, надавливайте на нее одной рукой, не допускайте вибрации. Второй рукой аккуратно изгибайте его, постукивая по листу любым отрезком доски. Есть киянка – отлично, с ней работать легче.

Лист оцинковки

Способ фиксации листа

Загиб стального листа

Загибайте металл не спеша, начинайте с одного края и постепенно двигайтесь к противоположному. Лист должен изгибаться волной. Не пытайтесь сгибать сразу со средины, обязательно появятся неровности. Удары наносите сверху вниз, часть плоскости киянка должна загибать металл, а вторая часть в это же время ударять о край стола. С первого раза гните примерно на 30°, до прямого угла нужно сделать несколько проходов вдоль линии туда и обратно. Чем больше проходов – тем ровнее загиб листа.

Изготовление отлива

Научиться загибать листовое железо несложно, уже после нескольких сантиметров появляется опыт. Если есть опасения – потренируйтесь на ненужных кусках оцинкованной стали. Вы сможете контролировать силу, направление и частоту ударов, изгиб получится ровный. По качеству он, конечно, несколько уступает листогибочному станку, зато у вас есть возможность не только сэкономить на стоимости, но и изготавливать отливы собственных размеров отдельно под каждое окно.

Видео — Установка отливов на окна

Как выбрать отлив для окна?

При выборе отливов окна необходимо следовать следующим рекомендациям:

Ширина наружного подоконника должна превышать на 3–4 см расстояние от рамы до края стены.
Материал водоотлива подбирается исходя из климата в зоне проживания (для дома в холодном регионе с сильными заморозками планку из пластика брать не стоит).
По длине слив делается во всю ширину оконного проема, оставлять просветы по бокам недопустимо.
Для белых пластиковых окон следует подбирать белый отлив, а для разноцветных – того же цвета, но на полтона темнее.

В идеале края отлива слева и справа должны заходить в заштукатуренные откосы по бокам проема. Однако нередко эти боковые концы загибают вверх так, чтобы они ложились непосредственно на штукатурку. Так монтаж водоотлива выполнить проще и быстрее.

Установка отливов на окна из ПВХ профиля

Независимо от материала — металл или пластик — отлив на окно устанавливается по одной схеме. В случае с металлическим нужны прокладки — для снижения шума, но общий порядок действий остается неизменным.

Под установку отлива, в профиле рамы есть специальный выступ. Под него заводится верхняя кромка отлива. Но этот выступ доступен только в том случае, если ПВХ окно монтировалось на подставочный (монтажный) профиль. Тогда монтаж откоса — дело совсем простое. Его надо вырезать по ширине, если необходимо, с обратной стороны планки «посадить» на универсальный клей резину или другой материал для «тишины».

Правильная установка отливов на окна из ПВХ

Далее остается только завести выступ отлива в паз, задуть нужное количество монтажной пены, зафиксировать отлив к подставочному профилю тремя или более саморезами. Чтобы не подтекало с боков, места примыкания отлива к оконному проему стоит промазать силиконовым герметиком. Лучше брать прозрачный — он будет менее заметен.

А если перестраховаться?

Для перестраховки, перед установкой отлива в паз, можно нанести все тот же силиконовый герметик. Это точно не даст воде попасть внутрь, даже при очень сильном ветре направленном в окно. Второй «контрольный выстрел» тоже касается гидроизоляции. Он актуален для материалов, которые очень боятся намокания. Например, именно так желательно сделать при установке откосов на окна, смонтированные в каркасном доме. В этом случае перед монтажом оконного отлива укладывается гидроизоляционная лента. Желательно, чтобы лента свешивалась за стену — тогда даже если какая-то часть воды попадет на нее, она все равно окажется за пределами стен.

Для тех, кто любит перестраховаться

Для гидроизоляции можно использовать любой рулонный материал, который пригоден для улицы, может выдерживать морозы и нагрев. Установка отливов на окна таким способом исключит намокание зоны под окном, даже если дождь будет очень сильным.

Если пластиковое окно установлено без подставочного профиля

Что делать, если пластиковое окно установлено с нарушением технологии и паз недоступен? При монтаже пластиковое окно часто выставляют по уровню при помощи треугольных брусков. После выравнивания, окно крепят к проему, а бруски так и оставляют. Если у вас такой случай, можно закрепить откос к этим брускам. Если нужно, их можно обрезать. Вот только работать надо аккуратно, чтобы не сдвинуть их.

Если же все уже установлено и заделано, доступен только каркас рамы, можно прикрутить отлив к раме. Для герметизации можно использовать герметизирующую прокладку (резиновую ленту), промазать лучшим из возможных герметиков. Дополнительно можно прикрутить сверху какой-то нащельник. Может, он спасет немного ситуацию.

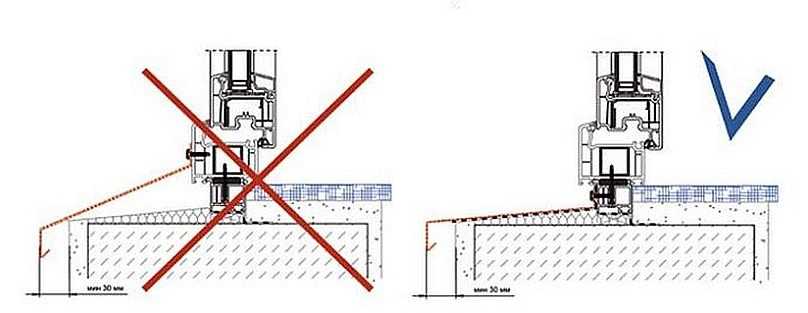

Неправильно крепить отлив к раме окна

Но даже при таком подходе нет уверенности, что вода не будет затекать. Может первоначально и будет все нормально, но со временем явно будет попадать влага. Так что если есть возможность, лучше демонтировать неправильно поставленное пластиковое окно и установить заново — по правилам.

Как правильно вести монтаж отлива пластикового окна

Во-первых, мы не видим никакой пароизоляционной пленки на шве рамы. Ее обычно строители не оставляют. Значит нам нужно пойти купить эту пленку (например, Стандарт от Робитекс), обезжирить и очистить поверхность. Но и это еще не все. Вы удивитесь, но оконный проем еще и нужно выровнять. Под этот момент по стандарту попадают все неровности и сколы более одного сантиметра. Выравнивается также внутренняя кромка оконной четверти, где будет положена ПСУЛ. Это нужно не только для получения гладкой поверхности. Имеются строгие требования к положению окна в пространстве. Общий уклон не должен превышать 4 мм на метр профиля (не более 8 мм всего).

Пропенивание отлива

То есть при помощи лазерного уровня нужно проверить прямизну оконного проема. Найденные недочеты исправляются любым подходящим составом. Например, Ремсостав от компании Крепс. Этот раствор набирает твердость 3 МПа за 10 минут. После этого стену можно будет долбить и сверлить

Разумеется, важно выполнить все согласно инструкции. Для этого оконный проем грунтуется по рекомендациям производителя смеси

Мы же советуем использовать деревянные правила, которые при необходимости ставятся на лепешки гипсовой штукатурки (все равно она понадобится при внутренней отделке).

Обратите внимание, что выравниванию подлежат и плоскости наклеивания пароизоляционной мембарны. А значит, до установки отлива мы начинаем готовить под него нижнюю поверхность оконного проема

Кроме того смотрим, прикрыт ли шов согласно рекомендациям стандарта пароизоляционной мембраной. Если чего-то строители забыли, мы должны это поправить. Что касается самого отлива, то нет нужды его ставить целиком на пену. Как у нас будет защищаться шов, если в подражание многим строителям сделать так, как было написано выше? То есть положить финишную и стартовую прямые со змейкой посередине?

Установленный отлив

При первом же дожде внутрь попадет влага. Затем ближайший мороз начнет разрушать монтажную пену. Если брать группу компаний Роботекс, то они вообще не рекомендуют при монтаже отлива применять полиуретан. Вместо этого вдоль внешнего края профиля наклеивается ПСУЛ Робибанд, который одновременно является и шумоизолятором, и гидроизолятором. В результате мы защищены от шума дождя, а оконный проем – от попадания влаги в нижний шов. После монтажа ПСУЛ будет некоторое время расширяться, поднимая отлив, что придаст его посадке нужную прочность. В остальном процесс проходит обычным порядком: формирования профиля, крепление его на шурупы к раме.

Аналогичным образом можно вести монтаж и с применением других материалов. Например, это могут быть шумоизоляционные полосы Линотерм. Как утверждает в своих видео А. Земсков, в домашних условиях выполнить процедуры наклеивания ленты достаточно сложно. Через какое-то время материал отслоится, и отлив вновь станет нас радовать звуками дождя. Лучше всего закупать профиль, где лента уже наклеена за нас сборщиком.

В то же время монтаж на пену никем не запрещается, просто нужно изолировать шов так, как это рекомендуется стандартом 30971. То есть с обеих сторон пена изолируется пленкой или ПСУЛ. В случае с отливом годится как раз второй вариант. Что касается пены, то она дополнительно будет глушить шум. И главное здесь не переборщить, чтобы отлив не был приподнят со своего посадочного места полиуретаном.

Монтаж оконных отливов своими руками
