Как установить сплит-систему (кондиционер) самостоятельно

Первый этап установки устройства

Перед началом монтажных работ нужно определиться, где установить сплит систему. Для определения самого оптимального места, стоит учесть некоторые факторы.

1. Ни в коем случае нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно из-за близко расположенных шкафов, занавесок или перегородок.
2. Расстояние между оборудованием и ближайшим препятствием не должно быть меньше 1 метра, поскольку холодный воздух, отражаясь от него, быстро вернется обратно, не изменив своей температуры. Из-за этого система будет быстро отключаться, посчитав, что нужный температурный режим достигнут.
3. Внутренний блок системы желательно располагать вдали от того места, где люди проводят основное время.

Установить сплит систему самому несложно, главное соблюдать правильность работы при монтаже. Так при крепеже наружного блока нужно внимательно следить затем, чтобы:

• он располагался на ровной поверхности, а поблизости не было источников тепла или пара;
• блок устанавливался строго горизонтально, поэтому при крепеже к поверхности желательно использовать строительный уровень;
• блок, расположенный снаружи, нельзя крепить вплотную к стене. Расстояние между устройством и стеной не должно быть меньше 10 см. Воздух должен свободно циркулировать в оставленном пространстве.

Во время монтажа внутреннего блока следует выполнять следующие правила:

• при монтаже блока следить за тем. чтобы он располагался строго горизонтально, без уклонов;
• стараться, чтобы расстояние между наружным и внутренним блоком;
• не устанавливать оборудование впритык к потолку или рядом с источниками пара или тепла.

Итак, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать следует с электропроводки. Подключать сплит систему к электросети следует по отдельной, специально выделенной для данного оборудования линии, с обязательной установкой дополнительного автомата в электрическом щите.

Прокладка коммуникаций

Чтобы подключить систему кондиционирования воздуха, при помощи перфоратора проделайте отверстие в стене (размер бура 4-5 см)

Примите во внимание ряд важных моментов

1. Учтите, что коммуникации необходимо проводить с различной направленностью. Если у вашей межблоковой трассы предусмотрена дренажная трубка для отвода конденсата, то коммуникации следует проводить в обратную сторону от здания (правильная схема – 5-10°).
2. Основную часть коммуникационной трассы, идущую от внутреннего блока и до входа в стену, необходимо скрыть. Для этого лучше всего проложить ее вдоль стены. Это кропотливая работа, поскольку подключение коммуникаций требует затрат времени.
3. Если у вас в доме идет ремонт, правила самостоятельной установки кондиционера рекомендуют прокладывать межблочные трассы снаружи, а все остальные коммуникации можно будет спрятать в декоративном пластиком чехле.
4. Кондиционерные коммуникационные линии включают в себя трубы фреоновой трассы, кабеля электропитания и дренажные трубы. Это с их помощью конденсат должен выводиться из внутреннего блока по специальной трубке в канализационную систему. Но чаще всего решая, как установить систему кондиционирования, большинство хозяев делают проще – выводят его на улицу на определенной высоте.

Расчет длины трассы

Чтобы успешно установить кондиционер, необходимо правильно рассчитать длину всех коммуникаций. На всякий случай стоит оставить небольшой запас в 50-60 см, вдруг вам придется что-то переделывать. Сделав расчеты, подсчитайте, сколько вам нужно кабеля и трубы.

Обычно если не допущена грубая ошибка, хватает шести метров. Если же ваш дом выполнен в сложной архитектурной форме, лучше по этому вопросу заранее проконсультироваться с соответствующим специалистом.

Расчет длины трассы коммуникаций кондиционера

Обрезка медных труб

Иногда, чтобы правильно установить кондиционер, в ходе монтажа возникает необходимость обрезать медный трубопровод. Правила работы с таким видом предупреждают, что использовать для этих целей можно только труборез. Другими инструментами (ножовкой, болгаркой или электрорезом) пользоваться нельзя.

Использование этого оборудования может деформировать трубу, поскольку в результате его применения образуется много мусора и стружки, которые могут засорить кондиционерную систему и вызвать ее поломку.

Корректировка трассы

Установка кондиционера своими руками предусматривает во время монтажа проведение изоляции трубопровода. Делается это для того, чтобы в него не попадал мелкий строительный мусор\\=. Одновременно с этим каждую магистраль, состоящую из электропроводки, дренажа и развальцованных труб, перед тем как устанавливать на место, в обязательном порядке нужно обмотать специальной изоляционной лентой. Проложив магистрали, следует подключить кабеля и фреоновые коммуникации к кондиционерной системе.

Без этой схемы у вас не получится подключить сплит-систему. Вам предстоит выполнить следующий алгоритм.

• для начала обрежьте трубопровод до нужной величины, после чего аккуратно зачистите все заусенцы и неровности;
• затем состыкуйте края трубы с внутренним кондиционерным блоком и закрутите гайки – сделать это нужно крепко, не переусердствовав, чтобы не сломать;
• не забудьте, что все коммуникации следует герметично укрыть, чтобы они не могли пострадать от внешнего воздействия.

Проверка герметичности при помощи вакуумного насоса

Как подключите магистраль к сплит-системе, обязательно проверьте, герметичной ли получилась ваша конструкция. Для этого при помощи вакуумного насоса выкачайте воду и воздух. Выполнение этой процедуры займет минут 20-25. После отключения вакуумного насоса необходимо еще порядка тридцати минут понаблюдать за давлением.

Если манометр все время был неподвижным, все этапы подключения системы были соблюдены, и она полностью герметична. После этого можете смело запускать фреон и открывать газовые клапаны. Эти действия следует проводить очень аккуратно, фреон крайне опасен для здоровья человека.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

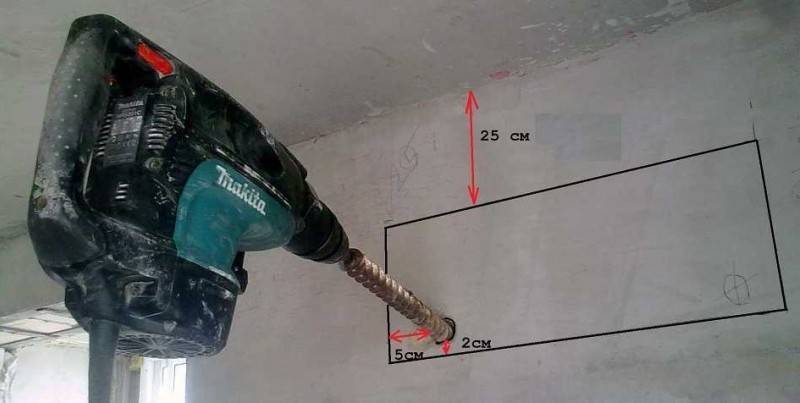

Сверлим отверстие под трассу для установки кондиционера своими руками

Прикинув, где будет находится трасса (она должна идти под наклоном не менее 1 см на метр — для нормальной укладки дренажа), начинаем сверлить отверстие в наружной стене. Отверстие также сверлим с уклоном — снова-таки чтобы нормально уходил конденсат (угол сможет быть больше чем у трассы).

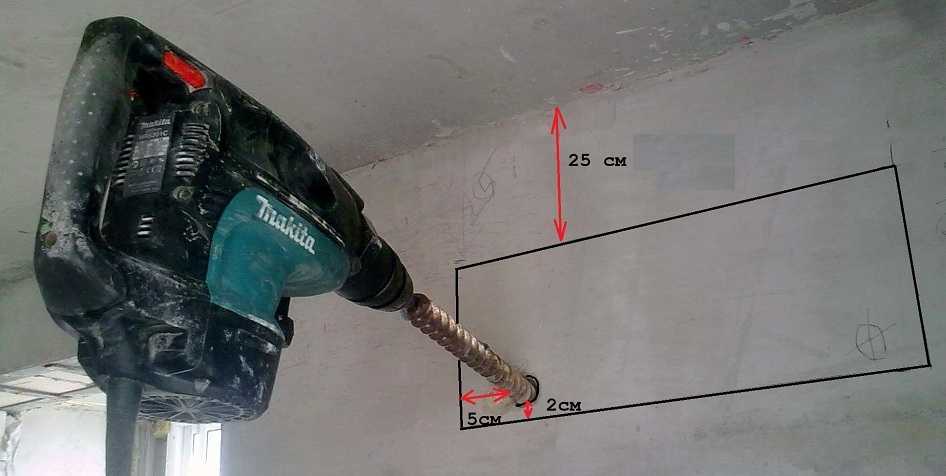

Минимальный диаметр отверстия — 5 см. Если бура такого размера нет, можно сделать несколько отверстий меньшего диаметра, вывести не общий пучок коммуникаций, а отдельно каждую трубку/кабель. В любом случае, лучше сверлить два отверстия — одно для меди и электрокабеля, второе — для дренажной трубки. Ее надо укладывать ниже остальных — чтобы не затекло на коммуникации в аварийной ситуации.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

• крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
• монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
• опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

Блок должен находиться в зоне свободной циркуляции воздуха.
Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя (+)

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

• дороговизна медного трубопровода;
• при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
• чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Заправка кондиционера

Ходят слухи: внутри наружного блока иногда имеется фреон… Побольше уверенности хотелось, установочное руководство ответ дает исчерпывающий, краны закрыты наглухо…

1. Вначале осмотрите правильность монтажа. Оба патрубка имеют спрятанные под завинчивающимися крышками краны, трогать арматуру избегайте. Один разъем (обычно толстый) имеет вход под заправочный коллектор. Присоединяем левый шланг, центральный венчаем вакуумным насосом.
2. Открыв левый вентиль, откачиваем воздух, ждем, пока стрелка покажет 0, продолжаем в течение 15 минут. Закроем кран. Вместо насоса подсоединяем баллон фреона заправить кондиционер.
3. Наступило время снять крышки торцовых кранов внешнего блока. Под ними находятся гнезда чаще шестиугольной формы, откручиваемые специальным ключом (напоминает арматуру раскладного велосипеда выпуска СССР). Чтобы самостоятельно установить кондиционер, выверните на максимум краны. Сохраняя положение, будем вести эксплуатацию, крышки аккуратно верните.
4. Открывайте левый кран коллектора, вентиль заправочного баллона. Заправка ведется, руководствуясь массой. Хотя бывают схемы (говорили выше), замеряющие перепад температур выпусканием фреона из внешнего блока в контур.

Заправка окончена, расчет мощности кондиционера разговор велся порталом. Представитель немногочисленного класса приборов, демонстрирующих КПД выше 1 (намного).

Правильный монтаж.

Самое главное – это монтаж выбранного кондиционера, так как неправильная установка системы может привести к поломке, купленного оборудования. Нужно грамотно выбрать кампанию, которая профессионально установит в квартире кондиционер.

Итак, модель куплена, дальше нужно определиться со временем установки кондиционера, способом и местом монтажа.

Время и место установки.

Правильнее всего устанавливать купленное климатическое оборудование во время ремонта в квартире. Это связано в первую очередь с тем, что монтаж связан с пыльной работой – необходимо просверлить отверстия, чтобы проложить электрический кабель и трубу, через которую будет вытекать фреон.

Если же ремонт в квартире не запланирован, то рекомендуется устанавливать кондиционер в любой стороне от окна, чтобы шторой прикрыть белый короб из пластика, в котором будут спрятаны межблочные коммуникации. Это вопрос скорее эстетический.

Способ установки своими руками будет зависеть от выбранной модели. Выделяют несколько видов:

• Мобильный кондиционер – перемещается по всей квартире, поэтому установки не требует.
• Моноблоки, устанавливающиеся в проеме окна – устаревший и малоэффективный вид, используются в последнее время редко, так как портят интерьер и загораживают дневной свет.
• Сплит-системы – современный вид кондиционеров, пользующийся большим спросом.

Установка сплит кондиционера.

Сплит – системы наиболее популярны в настоящее время. Данная модель состоит из двух блоков – внутренний блок и наружный. Два блока связаны специальной трубкой, в которой расположены провода и фреон.

Наружный блок устанавливается с внешней стороны квартиры. Это может быть балкон или лоджия, или перегородка со стороны улицы. В последнем случае, понадобиться помощь монтажника-высотника, что ведет к дополнительным затратам.

Квалифицированные специалисты устанавливают наружный блок рядом с открывающимся окном. Это позволит заправлять систему фреоном без привлечения высотника. С этой же целью внешний блок сплит – системы устанавливают под окном. Таким образом, все работы по монтажу можно выполнить через окно.

Если есть возможность, то рекомендуется устанавливать наружный блок системы кондиционирования на лоджии. Только при условии хорошей вентиляции застекленного балкона. В этом случае будет проще выполнять сервисные работы сплит-системы (чистить блок, заправлять фреоном и т.д.), не будет необходимости привлекать монтажника-высотника, а так же согласовывать действия с КГА.

Внутренний блок устанавливается на той же стене, что и наружный, так как при минимальном расстоянии между двумя блоками сплит-системы, мощность кондиционера не снижается.

При выборе места установки внутреннего блока рекомендуется следовать нескольким правилам:

• Не устанавливайте блок в квартире там, где находиться стол или спальное место, так как охлажденный воздух будет попадать на человека длительное время.
• Не следует монтировать кондиционер под самым потолком или над окном, так как в этом случае естественная циркуляция воздуха нарушиться, что приведет к проблемам со здоровьем.
• Если установить сплит над батареей или в непосредственной близости от нее, то ваш прибор быстро сломается.
• Необходимо выдерживать расстояние между мебелью и установленной системой. Так как предметы мебели являются барьерами и охлаждённый воздух будет возвращаться обратно к кондиционеру, а не распространятся по всей комнате.
• Не рекомендуют проводить установку напротив входа в квартиру, так как весь охлажденный воздух будет выходить через открывающуюся дверь на лестничную площадку, и результата не будет.
• Как правило, в спальне расположен сбоку от изголовья кровати, чтобы поток холодного воздуха был направлен не на спящего человека. Оптимальным вариантом будет монтаж системы кондиционирования над дверью спальни, так он не будет бросаться в глаза, и прохладный воздух будет распространяться за пределы одной комнаты.
• На кухне устанавливать лучше всего в угол, подальше от плиты, холодильника и других приборов.
• В гостиной идеального места выбрать не получиться, так как он будет бросаться в глаза, и холодный воздух будет направлен на человека.

Как только будет установлен внешний и внутренний блоки, сплит-система подключается к сети. С помощью специальных тестов проверяется работоспособность охладителя. Правильно монтированный кондиционер прослужит долго, будет работать без лишнего шума, потребуется всего лишь два раза в год осуществлять чистку внешнего и внутреннего блока сплит.

Как установить сплит систему самостоятельно

Самостоятельно установить систему кондиционирования вполне реальная задача, однако существует много нюансов в работе и касаются они определенных моделей, поэтому процесс монтажа может иметь некоторые отличия. Для изучения всех требований, первоначально необходимо прочитать инструкцию именно к приобретенной модели оборудования.

Этап #1 – монтаж наружного и внутреннего блоков

Первым подлежит установке внутренний блок. Определившись с местом его расположения, на стене производится разметка участка под крепежную карту. После высверливания люфтов, вставляются пластмассовые заглушки для дюбелей, навешивается карта и фиксируется дюбелями.

После установки кассеты, с помощью строительного уровня измеряется выдержка строгой горизонтальности размещения будущего блока. При любом несоответствии, потребуется переделать всю выполненную работу.

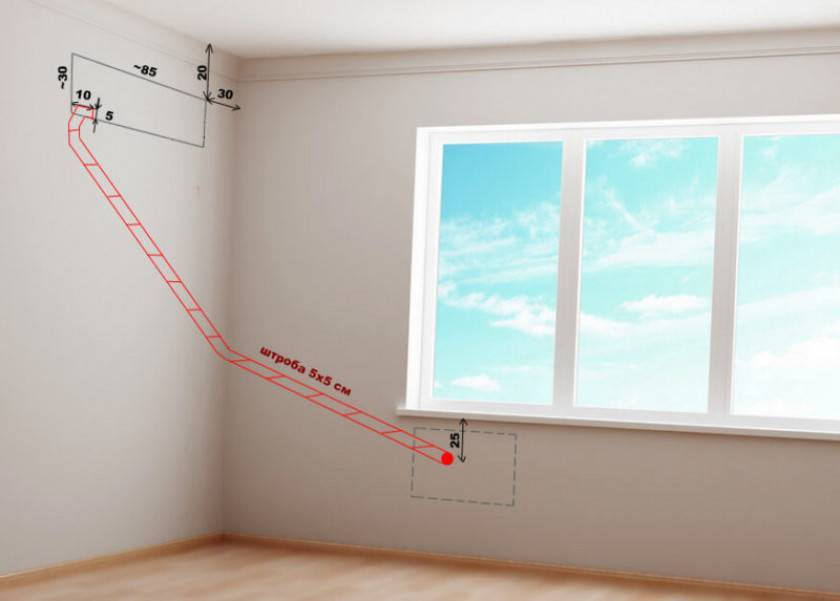

На этом этапе предстоят подготовительные работы под укладку трасс. Сначала рассчитывается линии ее расположения. Затем производится высверливание отверстия в стене фасада, учитывая необходимый уклон в размере более 1/100.

Также с уклоном высверливают и отверстие диаметром 5 см, при этом угол наклона может быть увеличен, в сравнении с трассой. Так, образуемый конденсат лучше будет покидать систему.

В момент установки креплений каждое имеющееся отверстие должно быть заполнено анкерными болтами (стандартный диаметр 10*100 мм), вне зависимости от их количества. После, выставляется наружный блок и тоже фиксируется крепежными деталями.

Этап #2 – прокладка линии коммуникаций

С помощью электропровода и двух медных трубок осуществляется соединение наружного и внутреннего блоков. Дополнительно через стену будет проложена дренажная система, отвечающая за выведение конденсата. Эти элементы необходимо правильно подобрать, подключить, уложить и закрепить.

Сначала следует подготовить медные трубки, отрезав с помощью трубореза нужную длину и обработав края римером от заусенцев и вмятин после процедуры обрезания.

Не рекомендуется использовать другие инструменты, например, напильник. После его применения, вовнутрь трубки попадает металлическая стружка, которая будет циркулировать по системе и в итоге приведет к выходу из строя компрессора.

Теплоизоляция трубок осуществляется методом одевания на них пенополиуретановых шлангов. В качестве уплотнителя нельзя выбирать поролон — он имеет короткий эксплуатационный срок. Выполнив меры по теплоизоляции, все стыковочные участки материала плотно проклеиваются металлизированным скотчем.

Теперь наступила очередь укладывать дренаж и кабель. На каждый провод нужно одеть специальный наконечник. Их устанавливают на расчищенные от изоляционного материала проводники и обжимают щипцами.

Готовый кабель подключается к кондиционеру согласно схеме, приведенной в руководстве к прибору.

Этап #3 – подсоединение блоков системы

Проведенные через стену коммуникации подключаются к соответственным портам

Важно помнить, что общая длина дренажного трубопровода не может быть более 20 м. Укладка медных труб производится петлевым способом для улавливания масла, которое в небольшом количестве содержится во фреоне

Дренаж можно отвести двумя способами: вывести его в канализацию или на улицу. Первый способ является технически правильным, однако из-за сложности воспроизведения не получил широкого распространения.

Этап #4 – вакуумирование системы

Во время проведения монтажных работ в трубки кондиционера попадает воздух и если его не удалить, он окажется в системе кондиционирования. Результатом становится усиленная нагрузка на компрессор, соответственно, его быстрый нагрев.

Также частицы воды негативно сказываются на всех деталях. Во фреоне содержится доля смазочного масла, его гигроскопичная консистенция при контакте с водой становится менее эффективной. В результате износ комплектующих ускорится.

Для удаления воздуха можно применять два способа: вакуумный насос или небольшое количество фреоновой жидкости, которая спускается с блока, расположенного снаружи. При изготовлении наружного агрегата, производители заправляют его фреоном с небольшим излишком.

Альтернативой дорогостоящего вакуумного насоса может послужить высвобождение излишек фреона из системы наружного блока. Для этого на его клапанах отвинчивают заглушки. Работать необходимо с нижним портом большего диаметра. Под его крышкой расположен шестигранный разъем. Исходя из его параметров, подбирается соответствующий ключ.
