Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля – желтый (желто-зеленый – это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения – возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Инструктаж по установке духового шкафа
Процесс установки газового духового шкафа осуществляется в три этапа:
- Подготовка к установке.
- Монтаж.
- Соединение газового оборудования с общей магистралью.
Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.
Этап 1 – процесс подготовки к монтажу
Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.
Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:
- Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
- Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
- Внутреннюю часть расположена внутри газового оборудования.
- Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.
Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.
Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.
Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.
Этап 2 – установка духового шкафа
Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.
Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.
Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.
Этап 3 – соединение духового шкафа с газовой магистралью
Для совершения данного действия, потребуются следующие набор инструментов:
- отвертка;
- газовый и разводной ключ;
- фум-лента, предназначенная для герметизации и соединения газовых труб;
- мыльный раствор.
Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.
Правила установки диэлектрической вставки сводятся в следующем:
- Приобретение диэлектрика
- Выбор места для установки
- Установка диэлектрика
- Подключение газовой проводки
Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.
Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно
В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.
Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.
Подключение газового шкафа
Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.
Важно!
Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.
По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.
При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)
Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).
При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.
Пример сильфонного шланга
Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.
Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.
Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).
При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.
Пример тройника для варочной поверхности и газовой духовки
Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.
Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.
Важно!
Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.
Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.
После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.
К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф
По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.
Чем хороши встраиваемые конструкции в кухне
Выбирая принцип обустройства помещения, необходимо тщательно взвесить все плюсы и минусы разных вариантов мебели и техники, а также схем ее расположения. Это касается и выбора типа духового шкафа. Качество работы духовки не зависит от того, встроена она или представляет собой отдельно стоящий агрегат, оба вида имеют право на существование.
Газовый духовой шкаф
Однако встраивание духового шкафа в гарнитур обладает несомненными положительными чертами.
- Появляется возможность сэкономить полезную площадь.
- Внешний вид гарнитура с встроенной техникой несравним с обстановкой, состоящей из отдельных модулей, такие кухни выглядят современно, элегантно и эстетично.
- Для хозяек грамотно организуется зона рабочего треугольника, обеспечивающая удобство процесса приготовления пищи и последующей уборки.
- Создание единой рабочей поверхности, не имеющей щелей, помогает избавиться от лишней грязи и упростить процесс уборки.
- Духовку и варочную панель можно фиксировать на различных, удобных для эксплуатации, уровнях.
- Во встраиваемых модулях появляется возможность совмещать установку техники, причем разнообразной, с различными системами хранения.
Встроенный духовой шкаф
У использования встраиваемых конструкций также можно отметить и некоторые недостатки, для некоторых представляющиеся весьма серьезными.
- Важный момент — стоимость комплектов такой мебели значительно выше, чем традиционных вариантов гарнитуров.
- Работы по монтажу и демонтажу техники, встраиваемой в мебельные модули, достаточно трудоемки. Поэтому при желании провести перестановку или заменить вышедший из строя прибор могут возникнуть проблемы.
Подключение
Особое внимание нужно уделить электропроводке
, в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства
Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.
При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.
Маркировка кабелей электрической духовки
Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!
При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.
Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса.
Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью. Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!
Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!
На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.
Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

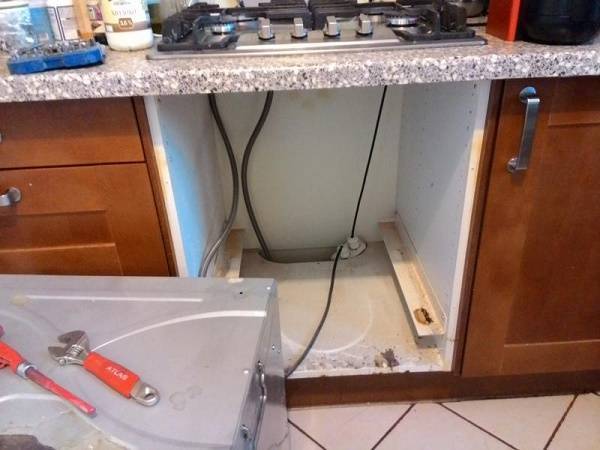

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.
Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены – 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.
Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.
Второй вариант – шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.
Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.
- Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
- Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
- С помощью ключа каждый из концов трубы закручивается и затягивается.
Подключение
Принцип работы газовой духовки разительно отличается от электрической. Поэтому и подключать их нужно разными способами.
Электродуховка
Если имеет место неуверенность в собственных силах, то для надежности и безопасности лучше воспользоваться услугами электрика-профессионала. Но этот процесс не предполагает никаких сложностей, и с работой справится любой мастер, соблюдающий определенные правила.
- Перед началом действий внимательно изучается схема подключения.
- Розетку мощностью 40А располагают выше пола на 10 см.
- Выделяется отдельный автомат в щитке в качестве защиты от перегрузки и перебоев напряжения в сети.
- Для безопасного и практичного соединения проводов применяются специальные клеммники.
Нельзя забывать, что электродуховка (если еще и вместе с варочной поверхностью) потребляет немалое количество электроэнергии. Для ее бесперебойной работы нужен цельный провод с большой пропускной способностью, идущий к электросети.
Газовая
Невзирая на имеющийся опыт и веру в свои силы, в этом случае придется вызывать мастера. Подключение любого газового оборудования должен проводить специалист и составить об этом официальный акт. Такая бумага хранится у хозяина жилья, пока он пользуется этим устройством. Поэтому остается встроить духовку в нужное место и подготовить необходимые материалы к приходу мастера:
цельный специальный гибкий шланг, не длиннее двух метров;
специальную диэлектрическую прокладку для крана.
Остальное газовщик сделает сам.
По окончании установки проверяется работоспособность встроенного шкафа. Для этого он запускается на полную мощность и испытывается в разных режимах, заодно визуально тестируется работа индикаторов. Техника должна поработать не менее получаса, чтобы внутри прогорела вся заводская смазка. После этого следует ее хорошо вымыть и насухо вытереть.
Схема установки газовой печи
Если встраиваемый духовой шкаф зависимый, то есть идет в комплекте с варочной поверхностью и общей панелью управления, его устанавливают под плитой одновременно с ней. Независимую печь монтируют в любом удобном месте. Основное условие: она должен быть расположена недалеко от газового крана.
При установке и подключении необходимо соблюдать порядок действий, использовать подходящие материалы и точно следовать инструкции. После окончания монтажных работ проверить герметичность соединений. Часто при установке встраиваемого духового шкафа своими руками используют тройник для газовой трубы, к которой уже подключена варочная поверхность. Такой способ противоречит правилам установки газового оборудования и грозит штрафом. Духовой шкаф и варочную панель следует подключать раздельно, подводя к каждому прибору собственную трубу.
Перед монтажом духовой печи изучают инструкцию по эксплуатации. Для соединения с газовой магистралью используют гибкий шланг или металлическую трубу. Второй вариант применяют, когда техника установлена рядом с ней. Шланг для соединения должен быть цельный, длиной не более 1,5 м. При установке его нельзя пережимать и натягивать.
Разберем, как установить духовой шкаф:
- Сначала проверяют комплектацию техники и отсутствие механических повреждений.
- Затем один конец шланга подключают к газопроводу. Перед установкой в кран вставляют диэлектрическую вставку.
- Другой конец шланга подсоединяют к бытовому прибору накручиванием гайки по резьбе. Чтобы обеспечить герметичность, устанавливают специальную прокладку, смазанную солидолом.
- После этого проверяют герметичность соединений с помощью мыльного раствора. Его наносят на стыки и открывают кран. Если пузырей нет, значит, все сделано правильно.
- Если техника оснащена электрическим поджигом, ее дополнительно подключают к электрической сети. Для электроснабжения используют отдельную линию с заземлением.
- После подключения духовой шкаф фиксируют в мебельной нише, используя крепления из комплекта. Если с моделью идут установочные планки, их крепят внутри короба.
- Затем проверяют работу прибора, включив согласно инструкции. Если он работает корректно, монтаж завершен.
После установки и подключения герметичность должен проверить работник газовой службы. Он делает соответствующую запись о дате посещения, серийном номере оборудования и типе соединения. До его проверки пользоваться техникой не рекомендуется.
Выводы и полезное видео по теме
Почему важно соблюдать правила при подключении газовых приборов:
Зачем нужна диэлектрическая прокладка:
Порядок установки духовки:
https://youtube.com/watch?v=_W4C60Pvooo
Кажется, что установить духовку несложно. Нужно последовательно выполнить определенные шаги и позаботиться о герметичном соединении всех узлов. На практике неумелые мастера допускают серьезные ошибки.
Почти незаметная утечка газа нередко приводит к серьезным убыткам, а также к более страшным последствиям – заболеваниям и смерти. Поэтому ради безопасности лучше пригласить для выполнения этого вида работ профессионала, обладающего необходимыми знаниями.
