Вентиляция в бане: схема и устройство

Проектирование вентиляции в парной

Вентиляция в парной должна обеспечивать обновление воздушной среды во всем объеме не меньше 3-х раз в течение часа! . Исходя из этого правила стразу строим баню так, чтобы потом не переделывать, то есть с эффективной естественной вентиляцией, вытяжной и приточной; с такой вентиляционной системой, чтобы и парная быстро грелась, и дышать в ней было комфортно, и тепло во время банных процедур излишне не улетучивалось.

Расположение входных и выходных вентиляционных отверстий

Обратите внимание, что позаботиться о вентиляции надо еще тогда, когда мы строим баню, а не мудрить, как ее наладить в уже готовой парной. Еще лучше предусмотреть вентиляцию, когда мы только делаем проект бани 6х4 или любого другого размера

Когда строим баню, сразу прокладываем вентиляционные короба: потом сделать это будет затруднительно или невозможно.

• Входное отверстие приточной вентиляции располагаем внизу около каменки. Холодный воздух, огибая металлическую печь, будет нагреваться и уже теплым подниматься вверх.
• Для выходных отверстий вытяжной вентиляции выбираем угол, противоположный тому, в котором установлена каменка. Одно отверстие делаем под самым потолком, второе – на высоте 1-1,2м от пола. Оба выходных отверстия связывают вентиляционным коробом, который соединяется с основной вентиляционной системой или дымоходом на крыше.

На все отверстия устанавливаем решетки с задвижками для регулировки интенсивности воздушных потоков.

Какая вентиляция подходит для русской бани

Посмотрим, что потребуется для изготовления вентиляции в настоящей бане собственными руками:

1. Необходимо обеспечить поступление свежего воздуха в помещение парилки. При правильном строительстве банной постройки на низу венцы укладываются таким образом, чтобы в помещение мог поступать воздуху с улицы. Еще образуются щели вдоль дверного косяка, которые позволят поступать достаточному количеству воздуху. Щели здесь будут вопреки тому, как бы ни планировались и подгонялись двери. По этой причине, банная печь устанавливается около двери, чтобы поступающий в помещение воздух, проходя мимо нее, нагревался. Если баня рассчитана на одновременный прием большого количества людей в парилке (на 6 – 10 человек), то около печи устанавливается воздуховод. Он подает воздух с улицы и тем самым обеспечивает горение печи. Поместив двойной воздуховод, можно нормализовать работу печи и настроить поток воздуха.
2. Вывод отработанного воздуха. Как правило, воздух из парилки выходит в трубу печи через дверное отверстие топки. Для вывода воздуха таким образом. Печь нужно устанавливать в парной, а не в другом помещении бани. Если печка – каменка поставлена правильно, то в данном помещении не будет необходимости устанавливать устройство дополнительной вентиляции. Для более тщательного проветривания в наружной стене парной необходимо сделать отверстие размеров не менее 20*20 см. Оно должно закрываться в момент прогревания и парения. Данное отверстие необходимо, если в парилке нет оконного отверстия, которое может служить в качестве естественной вентиляции.

Сделаем небольшой вывод: принудительную вентиляцию можно не устанавливать, если:

• Венцы нижней части сруба сложены свободно;
• В парилке установлена печь – каменка, которая отапливает всю баню;
• С наружной части стены парной имеется окно или любое отверстие, которое можно открывать для проветривания помещения.

Подобного рода вентиляции будет вполне достаточно для семейной бани, где будет мыться не более 5 – 6 человек.

Вентиляция в бане своими руками: пошаговое руководство

Теперь приступим к разбору пунктов, из которых состоит создание своими руками банной вентиляции, назовем это пошаговым руководством.

Выбор схемы

В плане выбора схемы ответ на вопрос «как правильно сделать вентиляцию в бане» неоднозначен, так как есть разные схемы. Физика говорит, что приточное отверстие должно располагаться ниже вытяжного. Какой именно будет между ними разница высот — решать вам. Несмотря на то, что во многих источниках предлагается делать вытяжное отверстие под потолком (но ни в коем случае не на потолке, чтобы не портить чердак конденсатом), есть более продвинутая схема, в которой на одно вытяжное отверстие наружу приходятся два вытяжных внутри. Это просто: ставится труба с двумя отверстиями — пониже за средним полком и под потолком, а выход на улицу у этой трубы один.

Еще схемы различаются тем, на каких стенах делать вытяжку. С приточкой чаще всего вопросов не бывает — она делается под печку, а вытяжку делают и на противоположной, и на той же стенах, и с выходом на улицу, и в смежное помещение.

Больше схем смотрите на этой странице.

Выбрать оптимальный путь вентиляционных потоков

Просто делаются расчеты только для принудительной вентиляции

Для естественной приходится принимать во внимание много факторов, в частности, силу и направление ветров, обычно дующих на этом участке. Зачем это надо? Возьмем случай, когда вытяжное отверстие выходит на ту же сторону, с которой дует сильный ветер. И получается, что в вытяжное отверстие из-за этого норовит попасть приток

Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги

И получается, что в вытяжное отверстие из-за этого норовит попасть приток. Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги.

Дабы избежать подобного, вентиляционные каналы можно удлинить, чтобы вывести в нужную сторону, и даже сделать с поворотами, которые, кстати, уменьшают скорость движения воздуха.

Идея проста: ориентировать вход притока лучше на сторону, откуда часто дует ветер, а выход вытяжки — на противоположной стороне или через крышу по высокой трубе.

СОВЕТ! Чем делать вентканалы с коленцами, лучше сразу сделать принудительную вентиляцию.

Кстати, не всякая стена хорошо примет вентканал в своей толще. Лучше не делать подобного во внешних стенах из блоков. Там всю вентиляцию проводят по внутренним стенам и перегородкам, часто поверх стен.

Установка труб и решеток

В качестве воздуховода можно использовать оцинкованные трубы.

ВНИМАНИЕ! Если берете пластиковые, обращайте внимание на их температурный диапазон, чтобы парилка их не попортила.

1. В свободное пространство между трубой и стенкой отверстия помещается минеральная вата или другой утеплитель.
2. Зазор между стеной и обшивкой устраняется с помощью монтажной пены. Нужно лишь помешать ей выходить наружу, тогда она заполнит промежуток и герметизирует его. Так вода не доберется до дерева.
3. Прикрепите вентиляционные решетки (способ определяется материалом, к которому их крепят). Например, можно крепить саморезами.
4. Поднесите что-то дымящееся к отверстию и убедитесь в том, что воздуховоды работают. Заодно можно оценить скорость движения воздуха.
5. При необходимости вставьте внутрь вентилятор согласно инструкции, которая прилагается к купленной вами модели.

Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

• размеры и назначение помещений;
• тип и размещение отопительных приборов и водонагревательных устройств;
• предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

• Мощность печи не соответствует размерам помещения.
• Вентиляция производит повышенный воздухообмен.
• Слишком высокие потолки.
• Плохая теплоизоляция, особенно пола.
• Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

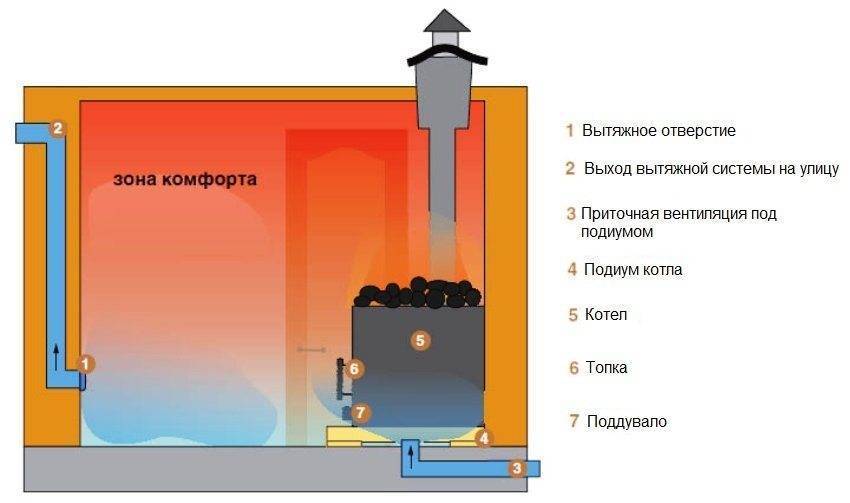

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

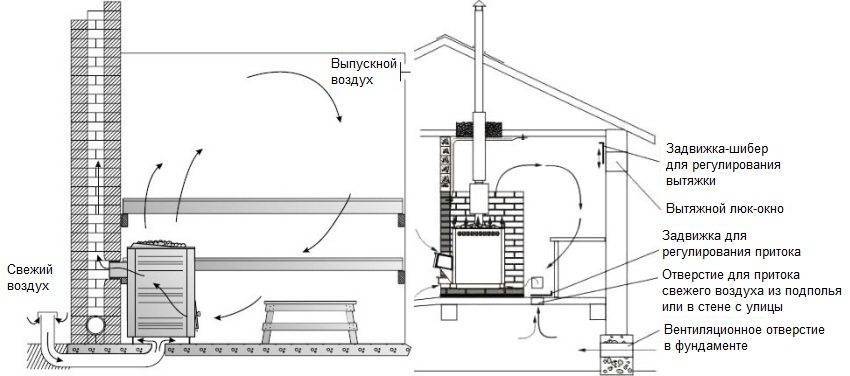

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Вентиляция в парилке бани: в общем и в частности

Как ни крути, русская баня, вентиляция парилки в которой происходит, чаще всего естественным образом, наверное, лучший вариант из всех, что подходит практически для каждого. Но прежде, чем раздумывать о самых разнообразных схемах и системах вентилирования, стоит сперва разобраться с целенаправленностью. Причем опытные мастера-строители подобных помещений точно могут сказать, что вытяжка в парилке бани имеет два основных функциональных предназначения, которые и должны выполнять свою задачу как можно более эффективно.

• В первую очередь, именно система вентилирования занимается доставкой свежего воздуха, насыщенного кислородом, чтобы обеспечить верный процесс парения, ведь человеку нужно чем-то дышать.
• Вторая задача, которую выполняет система вентилирования, это качественная и быстрая просушка всех банных помещений. Если об этом не позаботиться, постоянная влага и высокие температуры быстро выведут из строя и древесину, и даже кирпичную или каменную кладку и баню придется строить новую с ноля.

Таким образом, если вы решили, что вам вполне по зубам вентиляция в парилке своими руками, схема чего будет дана чуть ниже, то стоит позаботиться о правильно организованной системе, которая действительно обеспечит качественное пребывание человека внутри, а также длительную сохранность деревянных и иных частей конструкции. Тем более, что ничего чрезмерно сложного или же недостижимого тут точно нет.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

• Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
• Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

• дрель;
• набор сверл для дрели;
• коронки по дереву;
• долото;
• стамеска;
• защитные клапаны и решетки;
• герметик;
• металлическая труба с сечением по размеру продуха;
• решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения.
Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки.
В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки.
Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости.
Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

Тщательно ровнять проем не надо, важно его сделать так, чтобы вмещался воздуховод.

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

• обернуть трубу минватой;
• вставить элемент в продух;
• зафиксировать положение монтажной пеной;
• запенить гидроизоляцию между стеной и обшивкой;
• закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.

Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

• кирпич и/или камень;
• цемент и песок;
• вентиляционные короба;
• готовые задвижки или материал для их изготовления;
• металлический лист;
• вагонку для обшивки короба;
• крепежный материал – гвозди, шурупы, саморезы.

Для работы понадобятся следующие инструменты:

• пила-ножовка;
• болгарка;
• молоток;
• шуруповерт;
• рулетка, уровень, отвес;
• строительный миксер;
• дрель или перфоратор;
• набор шпателей;
• емкость для замешивания раствора;
• технический нож;
• нож.

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Вентиляция в парилке русской бани

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани

Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Для чего в бане вентиляция?

В данном случае вентиляционная система в бане имеет очень большое значение. Но не будем особо распространяться, вдаваясь в малоинтересные длительные рассуждения, а вместо этого ознакомимся с одним конкретным примером.

Человек в бане, по сути, находится в комнате с просто огромным количеством разгоряченного пара. И, разумеется, он этот пар вдыхает. Но люди, как мы знаем, дышат кислородом, выдыхая вместо него пресловутый углекислый газ. И если воздухообмен будет недостаточным, то парящийся спустя некоторое время запросто угорит.

По этой причине банная вентиляция должна получиться предельно эффективной и полностью соответствующей всем заявленным требованиям (о них поговорим немного позже). Есть несколько типов системы вентиляции, и все они будут рассмотрены в данной статье. А если вы ознакомитесь с их особенностями, то сможете подобрать наиболее подходящий для себя вариант!

Вентиляция строения из пеноблока

Вопрос о том, нужна ли вытяжка в бане из пеноблока, всегда сопровождается положительным ответом. Отличаясь от древесины, ячеистый бетон не обладает такой гигроскопичностью и вытяжка здесь просто необходима.

Пеноблочное строение характеризуется герметичностью, поэтому просушивается тщательно. Бетон подвержен разрушительному воздействию влаги, высоких температур. Есть виды плесени, которые прекрасно уживаются именно на бетонных поверхностях. Если плесневые, грибковые колонии появились, выведение их создаст проблему.

Для проветривания пеноблочного банного строения организуются отдушины внутри фундамента еще на стадии его закладки. Внутри каркаса на определенном расстоянии укладываются пластиковые трубы, заполненные песком. Так обеспечивается приток свежего воздуха под помещениями и по их нижнему ярусу.

Вытяжные проемы размещаются вверху стен, под потолком

Важно помнить, потолочные вентиляционные проемы создадут быстрое выведение горячего воздухопотока, что будет выглядеть как постоянный сквозняк, сниженная температура парного помещения. Отверстия следует делать на 30-50 см ниже потолка

Кроме того, необходимо позаботиться о проветривании крыши, чердачного пространства, где будет скапливаться конденсат из-за температурной разницы наружного и поступающего изнутри потоков.

В парной

Устройство вентиляции в парилке бани должно учитывать высокую влажность и температуру воздуха. Нужно применять только специально предназначенные для этого аксессуары.

Решетки и заслонки могут  быть деревянными , металлическими (с хорошим антикоррозийным покрытием) или — из специального пластика. В парной нельзя использовать элементы обычных систем воздухообмена. Особенно это касается пластиковых решеток, дефлекторов, воздуховодов.

Важно! Системы из оцинкованных воздуховодов хорошо защищены от коррозии при любой влажности воздуха. Их используют не только в банях, но и в кухонных вытяжках пара.. Естественная вентиляция в парной — это две заслонки с выходами каналов наружу бани

Забор воздуха осуществляется внизу около печи. Этим вы исключите проникновение холодного сквозняка в парную. Вытяжку не стоит располагать слишком высоко, так как этим вы снизите эффективность отопления

Естественная вентиляция в парной — это две заслонки с выходами каналов наружу бани. Забор воздуха осуществляется внизу около печи. Этим вы исключите проникновение холодного сквозняка в парную. Вытяжку не стоит располагать слишком высоко, так как этим вы снизите эффективность отопления.

Приточное и вытяжное отверстие с задвижками, это основные элементы, из которых состоит вентиляция в парной, диаметры приточки и вытяжки должны совпадать, так как через них проходит одинаковый объем воздуха. Если система делается с воздуховодами после задвижек, то их диаметр нужно брать стандартным. Это диапазон 60 – 120 мм. Прямоугольные воздуходувы проще в монтаже, но выпускаются в меньшем объеме, поэтому стоят дороже.

Информация. Не стоит пытаться использовать пластиковые воздуховоды, трубки для вентиляции, которыми соединяются блоки кондиционеров. Первые не подходят по материалу, вторые — по диаметру.

За один час работы в парной воздух может заменяться целиком — три раза. Именно на такой объем должна быть рассчитана вентиляция в парной русской бани, схема создается с учетом такой нагрузки. Большая разница температур парной и окружающего воздуха снаружи бани позволяет обеспечить такой воздухообмен без каких-либо вентиляторов, только за счет естественной тяги.

Схема вентиляции в парилке бани всегда создается на основе типовых узлов: воздуховоды, решетки. Вот некоторые рекомендации по ее проектированию:

1. забор воздуха в парной у печи — будет эффективнее всего, так как там воздух быстро нагревается;
2. труба вытяжки из парной, выведенная на крышу, усилит естественный воздухообмен;
3. системы принудительной вентиляции позволят быстро проветривать баню;
4. все решетки и воздуховоды должны быть влагостойкими;
5. интерьер парной обычно целиком деревянный, деревянные вентиляционные решетки будут в нем уместны.

Аксессуары для системы вентиляции нужно приобретать цельным комплектом. Особенно это относится к элементам, которые видны в интерьере. Это решетки и задвижки

Для воздуховодов важно, чтобы они согласовывались между собой

Внимание! Вместо оцинкованных воздуховодов можно использовать гофрированные металлические трубы

Пластик нужно применять с осторожностью

Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.

Схема А расположения вентиляции в бане

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.

Схема B Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.

Схема С с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.

Выход воздуха в парилке через дымоход печи

В моечной бани

Средняя температура воздуха в моечной — 27-30 С. Интенсивный воздухообмен, как в парной, там не нужен. Забор воздуха в парную можно осуществлять из моечной. Многим удобна планировка бани, когда парное отделение компактное, а моечная довольно просторная, например, там обустраивается бассейн.

В этом случае делается вентиляция парной с топкой снаружи.

Топка и отопительный щиток выводится в моечную.

Такая конфигурация бани удобна в эксплуатации.

Для нагрева требуется небольшое количество дров.

В моечной предусматривают стандартную приточно-вытяжную вентиляцию. Трубы удобнее всего располагать над потолком и под полом, но в самом полу вентиляционные решетки не делаются.

Расположение объемных воздуховодов и вентиляционных каналов в стенах неудобно. На типовых проектах бань такое решение встречается редко, так как там малая толщина стен.

Система вентиляции в бане из сруба вообще не имеет возможности прокладки воздуховодов в стенах. Их располагают только под потолком (вытяжка) и под полом с подъемом решетки на 0,2 м (приточное отверстие).

Информация. Когда моечная и парная не используется (баня стоит без отопления) все вентиляционные заслонки нужно открывать. Когда баня будет топиться, в ней уже заранее будет самый свежий воздух.

Основные схемы устройства вентиляции в бане

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.

Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

Вентиляция пола в бане

Воздухообмену в банных помещениях способствует устройство вентилируемого пола.

Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:

• для создания потока сделать небольшие отдушины в фундаменте бани;
• настилать пол, оставляя между досками щели до 1 см;
• заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
• чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
• после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.

Схема обустройства вентиляционной системы в сауне

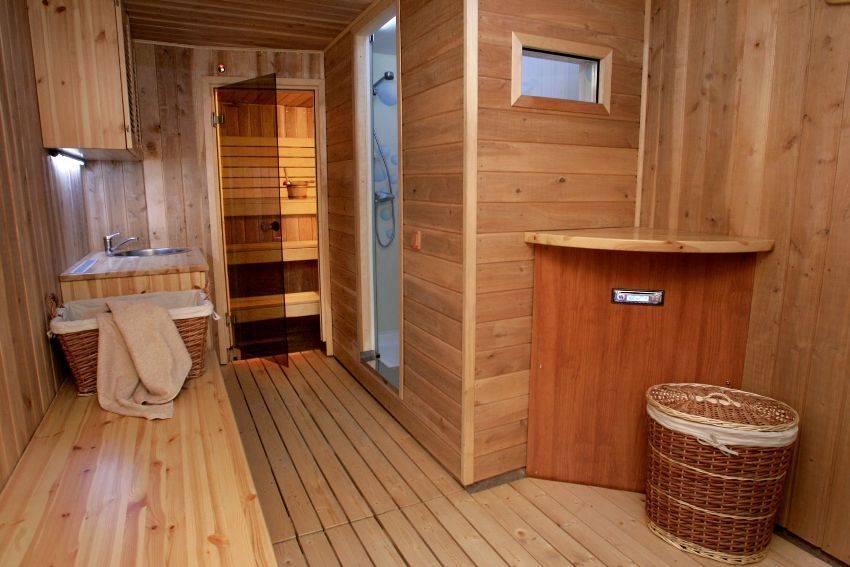

Вентиляция в предбаннике бани

Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

В предбаннике можно обустроить естественный или комбинированный тип вентиляции

Вентиляция в моечной бани

Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

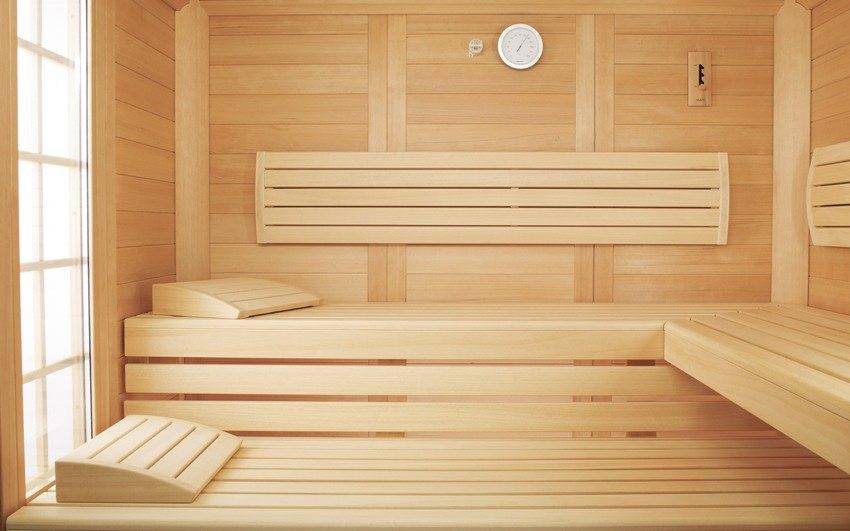

Вентиляция в парилке бани

Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

Схема обустройства вентиляции в парной

Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.

https://youtube.com/watch?v=QxpWPwI2nUs

Заключение

Как правильно сделать вентиляцию в парилке и в бане в целом, зависит от её размеров, количества помещений, расположения относительно других зданий, материала стен и отделки. Для небольших традиционных русских бань вполне достаточно залпового проветривания или устройства естественного воздухообмена через продухи. А современные постройки из блоков, кирпича и каркасных конструкций нуждаются в принудительном вентилировании с использованием электрических механизмов. Но в любом случае нужно суметь выбрать оптимальную схему и вычислить сечение каналов, обеспечивающих нормальный воздухообмен.
