Порядок проведения монтажа вентилятора
Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

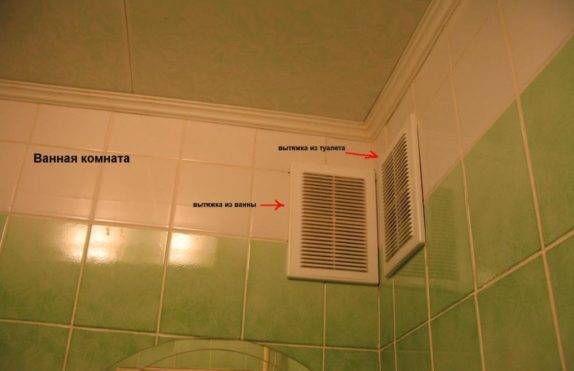

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.
Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала
В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.
Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.
Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.
Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

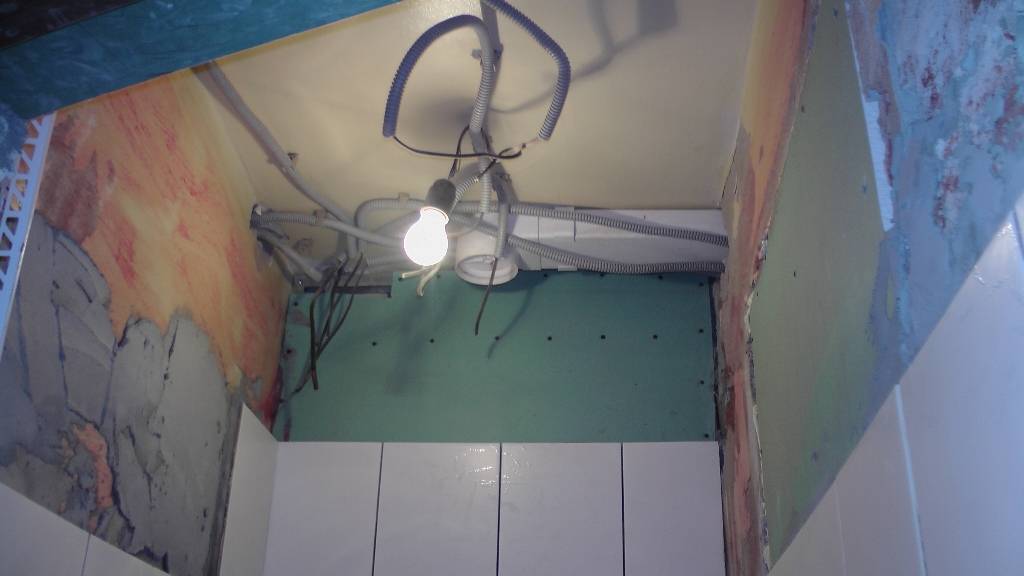

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.
Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи
Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:
- Убедиться, что провода, выведенные для вентилятора, обесточены.
- Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
- Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
- Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
- Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
- Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
- Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
- Установить лицевую панель.
Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.
Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера
Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.
Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.
В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.
После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией
Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.
Режимы работы вытяжки в санузле
У таких вентиляторов с таймером имеется два режима работы:
туалет – верхнее положение специальной перемычки
ванная – нижнее положение перемычки
Переключение режимов производится на плате управления в правом верхнем углу.
Есть подобные перемычки и у других производителей.
При работе в режиме “туалет”, после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.
Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.
В режиме “ванная”, работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.
Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.
Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.
Какого типа вентилятор подходит для конкретного помещения
Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:
- канальные;
- осевые;
- радиальные;
- крышные.
Осевые настенные вентиляторы (еще их называют накладными)
Обычный осевой настенный вентилятор
В конструкцию входят:
- корпус в виде цилиндра;
- колесо внутри корпуса (оно имеет консольные лопасти);
- ось электродвигателя (на ней крепится колесо);
- ротор и статор.
Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу. Цены на накладные вентиляторы
Вентиляторы канального типа
Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².
Осевой вентилятор канального типа
Вентиляторы радиального типа
Вентилятор радиального типа
Конструкцию этого агрегата составляют:
- двигатель;
- ось вращения колеса, имеющего лопасти;
- металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.
Вентиляторы крышные
Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.
В частных домах часто применяются крышные вентиляторы
Естественная или принудительная
Квартира в панельном доме советской эпохи оборудована вытяжными каналами в туалете, душевой, кухне, обеспечивающими естественную вытяжную вентиляцию. Приток свежего воздуха предусмотрен через воздухопроницаемые деревянные оконные рамы, входные двери, меньшей степени – стены.
Установка дешевых пластиковых окон без функции микропроветривания нарушает баланс воздухообмена. Проблема усугубляется в закрытых бытовых комнатах.
Тяга в вентканалах образуется за счет гравитационного и ветрового давления. Первое возрастает с увеличением разности температуры на улице и в помещении. Ветровой напор определяется силой ветра, конструкцией здания, высотой трубы, формой оголовка вытяжной шахты.
Естественному воздухообмену присущи крупные недостатки:
- Производительность не регулируется, допускается лишь сокращение воздухообмена. Расчет параметров приблизительный.
- Стабильная работа зависит от погодных условий. Летом разница температуры внутри и снаружи помещения минимальная, поэтому циркуляция прекращается. Зимой возникают сквозняки, выхолаживается здание.
- Неэффективное функционирование приводит к повышенной влажности, избытку углекислого газа, появлению неприятных запахов, коррозии сантехники. Дополнительное проветривание за счет форточек чревато опасными сквозняками, попаданием уличной пыли.
- Характеристики изменяются при реконструкции: замене окон, дверей, утеплении стен, устройстве коридорных тамбуров.
Вариант технически простой, не требует эксплуатационных затрат и мероприятий кроме стандартных процедур проверки, чистки воздуховодов. Существующие каналы прослужат до сноса здания.
Принудительная вентиляция содержит механический побудитель движения воздуха. Домовая централизованная система оснащается мощными радиальными или осевыми нагнетателями, подающими свежий воздух в помещения через сеть воздуховодов, распределительные устройства. Вытяжка реализуется естественным способом или посредством всасывающих вентиляторов.
Принудительная вентиляция в многоквартирном доме.
Принудительная вентиляция в частном доме.
Преимущества решения противоположны минусам предыдущей схемы:
- Расход корректируется.
- Рабочие показатели: перепад давления, скорость потока – поддерживаются на заданном уровне.
- Обеспечиваются оптимальные параметры микроклимата: влажность, температура. Гарантируется удаление СО2, прочих вредных выделений, пыли.
- Возможность автоматизации управления процессом.
К негативу относят:
- Повышенную стоимость оборудования, расходы на электроэнергию.
- Необходимость периодического обслуживания электромеханической части, замены фильтров.
- Снижение шума требует специальных технических мер: виброгасящих элементов, малошумных нагнетателей, глушителей.
Познавательный ролик:
Вытяжки для кухни без отвода в вентиляцию
Случается так, что проем для вентиляции находится далеко от плиты, подводить отводы к ней становится проблематичным. Тогда может помочь вытяжка для кухни без отводного короба. Она работает по принципу фильтрации загрязненного воздуха, что позволяет использовать его вторично.
Основная деталь рециркуляционной вытяжки – фильтры, которые очищают воздух от жира, водяного пара, способны адсорбировать запах. Как правило, фильтрационная схема состоит из двух частей:
- фильтры для грубой очистки, которые очищают воздухопоток от влаги, частиц жира, масла, пыль и т.д. Представляют собой пластиковую или металлическую решетку, которую можно использовать много раз;
- фильтры для тонкой, тщательной очистки, задерживающие водяной пар, запахи. Наиболее часто используются угольные фильтры, отличающиеся адсорбирующими свойствами.
Угольные фильтры для рециркуляционных вытяжек необходимо часто менять, что приведет к определенным материальным затратам. При интенсивном, частом приготовлении пищи фильтрационная система засорится быстро, фильтр придется сменить через месяц. Если использование вытяжки происходит нечасто, возможна смена через 2-3 месяца. Со временем угольный фильтр теряет свои поглощающие свойства, слеживается. Прохождение воздухопотока усложняется, замедляется.
Рециркуляционные вытяжки оснащаются мощными вентиляторами, способными вытягивать воздушный поток через плотный угольный фильтр. Рабочий шум приборов несколько выше традиционных аналогов.
Конструктивно делятся на:
- плоские;
- встраиваемые;
- подвесные;
- наклонные.
Наиболее эффективны именно наклонные устройства.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg — Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Вентиляция сквозь стену
У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.
При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку
Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.
Советы по выбору вентиляторов
Перед тем, как сделать вытяжку в санузле или ванной, необходимо подобрать вентилятор с нужными характеристиками. Прибор с недостаточным функционалом не сможет обеспечить комфортную атмосферу в помещении, поэтому следует внимательно изучить все характеристики понравившейся модели.
Обратите внимание на мощность. Минимальный показатель – 60 м³/ч, максимальный – 250 м³/ч, приборы с мощностью менее 100 м³/ч устанавливать не рекомендуют. Важен и класс защиты от влажности, он обычно маркируется литерами IP и для особо влажных помещений, например, ванных комнат, имеет значения IP 34 и выше
Важен и класс защиты от влажности, он обычно маркируется литерами IP и для особо влажных помещений, например, ванных комнат, имеет значения IP 34 и выше.
Основной защитой является герметичный корпус, поэтому тщательно осмотрите прибор во время покупки.
Если вы любите комфорт и современные технические усовершенствования, обратите внимание на модели с датчиками движения, которые включают механизм только в присутствии движущихся объектов. Однако более полезным является датчик влажности – гидростат. При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха
При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха
Однако более полезным является датчик влажности – гидростат. При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха.
Мощность вытяжного вентилятора для ванной Marley СВ-100 – всего 1 Ватт при постоянной эксплуатации. Сенсорные настройки облегчают регулировку, а автоматика – обслуживание
Таймер полезен тем, кто любит во всем порядок и привык самостоятельно регулировать работу электроприборов. Можно установить время, наиболее удобное для проветривания, и устройство будет функционировать, когда вы принимаете душ или, напротив, закончили водные процедуры.
Еще одно важное дополнение для многоквартирных домов – обратный клапан. Он служит барьером для перемещения воздуха из других помещений (кухни, соседских квартир). И последнее, что должно вас заинтересовать, – уровень шума, издаваемого прибором во время работы
Максимальный комфортный предел – 25 дБ
И последнее, что должно вас заинтересовать, – уровень шума, издаваемого прибором во время работы. Максимальный комфортный предел – 25 дБ.
Советы по выбору вентилятора для ванной в следующем видеоролике:
Если вы привыкли самостоятельно производить ремонт в собственной квартире, разобраться в устройстве вентилятора и его монтаже не составит труда.
Однако строительство нового вентиляционного канала или чистку центральной магистрали рекомендуем доверить специалистам.
Нормирование воздухообмена помещений
В жилье не просто должна быть обустроена вентиляция. Она обязана обеспечивать должный уровень притока воздуха.
Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов.
На сегодняшний день существуют следующие требования СНИПов к этому параметру:
- На 1 человека, находящегося в жилом помещении площадью от 20 м2 должен быть обеспечить приток свежего воздуха в количестве 30м3 ежечасно.
- Если площадь жилой комнаты будет другого размера, то необходимо рассчитывать 3м3 ежечасно на единицу площади помещения.
- Требования для туалетов и ванных комнат отличаются в большую сторону – так на каждую единицу площади в этом помещении должно приходиться ежечасно 25 м3.
- Если же в квартире или частном доме оборудован совмещенный санузел, в котором одновременно располагаются и туалет и душевая, необходимо ровно в 2 раза увеличить подачу воздуха сюда. Таким образом показатель доходит до 50 кубометров ежечасно на каждую единицу площади.
- Для кухни с электроплитами и отсутствием газового оборудования, количество входящего воздуха должно равняться 60 м3/час.
- Для кухни с газовым оборудованием этот показатель доходит до 90 м3 в единицу времени на единицу площади.
Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.
Еще один фактор, который должен быть учтен при проектировании вентиляции в помещении – это постоянство притока воздуха. Дело в том, что в комнатах, где постоянно находятся люди, воздух должен обновляться ежечасно. То есть указанные цифры объема входящего воздуха, для разных типов помещения, должны поступать на протяжении всего времени.
Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.
Для производственных типов помещений допускается обновление воздуха в количестве 1 объема на 5 часов.
Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения.
Вентиляция в ванной комнате — необходимость
Постоянное наличие влаги в небольшом помещении санузла может сильно навредить. Под отрицательное воздействие могут попасть краны, ванная мебель и стиральная машина. Они хоть и предназначены для работы в условиях повышенной влажности, но всё равно подвержены коррозии и разбуханию конструкционных элементов.
Большую влажность любит грибок с плесенью, которые очень быстро растут в таких условиях.
После купаний значительные массы влажного воздуха могут попадать в жилые помещения, что в летний период доставит неудобства.
В ожидании стирки грязное бельё при повышенной влажности будет издавать неприятный запах.
Как возникает проблема воздухообмена
В современных многоэтажных домах на стадии проектирования и строительства закладывают монтаж принудительной вентиляции. Тягу создаёт мощный вентилятор, установленный на техническом этаже или на крыше. Установки дополнительного оборудования в квартирах от жильцов не требуется.
В большинстве же многоквартирных домов проветривание устроено иначе.
Потоки воздуха в вытяжной вентиляции многоквартирного дома
В стенах отделяющих квартиры от подъезда устроена вентиляционная шахта с отверстиями, выходящими в жилые помещения. Поток воздуха для вытягивания запахов и влаги создают разность температур и атмосферного давления на первых этажах и на крыше. Поток воздуха поднимается вверх, засасывая запахи их туалетной комнаты, ванны и кухни. Приток свежего воздуха в квартиру происходит через неплотно подогнанные деревянные рамы окон, форточки, входные двери, а в современных домах через клапаны в пластиковых окнах.
В правильную работу вентиляции вмешивается человеческий фактор:
- Засорение или перекрытие вентиляционных каналов во время строительных (ремонтных) работ;
- Установка дешёвых пластиковых окон без приточных клапанов;
- Монтаж дверей с уплотнителями;
- Размещение соседями по подъезду мощных вытяжек, нарушающих баланс потоков воздуха;
- Редкие профилактические чистки каналов вентиляционных шахт управляющей компанией.
Результатом недостаточного вентилирования становятся:
- Повышенная влажность в помещениях;
- Появление и размножение плесени и грибка – причины опасных аллергических заболеваний. Отделка быстро приобретает неприглядный вид;
- В тяжёлых случаях появляется обратная тяга, и запахи из шахты поступают в жилое помещение.
Плесень на потолке из-за недостаточной вентиляции
Монтаж вытяжных вентиляторов в ванной комнате — один из способов решить проблему. Часто договориться со всеми соседями и вернуть вентиляции первоначальный вид — задача трудновыполнимая.
Как проверить тягу
Проверить тягу из квартиры можно двумя способами:
- Открывают дверь в ванную комнату, а к вентиляционному отверстию подносят зажжённую зажигалку или спичку. Если пламя заметно наклоняется в сторону отверстия — тяга есть.
Проверка тяги зажигалкой
- К вентиляционному люку подносят развёрнутую салфетку. Если она притянулась и держится на отверстии — тяга также имеется.
3 Самостоятельная установка
Установить вытяжку в туалете самостоятельно не слишком тяжело, особенно если вариант накладной и нужно просто вмонтировать устройство в отверстие. Но в любом случае работа будет состоять из нескольких ключевых этапов.
Установка состоит из следующих шагов:
- 1. Подготовка места, где будет установлена вытяжка. Если есть необходимость, то канал для монтажа расширяется, хотя рекомендуется покупать устройство именно под уже сделанную вытяжку. В противном случае придётся портить отделку. Если канал вышел небольшим, то нужно подобрать соответствующую гофру или трубу подходящего диаметра. Все щели и зазоры, которые образовались после работы, заделывают монтажной пеной, а сверху — гипсом и финишной отделкой.
- 2. Непосредственная установка. После того как прибор приобретён и место подготовлено, можно переходить к установке оборудования. На внутренние и внешние поверхности, с которыми вентилятор будет соприкасаться, накладывается гелевый клей. Дальше вентилятор прижимается на несколько минут, после чего фасадная крышка привинчивается с помощью саморезов.
- 3. Подключение к электросети. Кабель необходимо провести точно к тому месту, где будет располагаться устройство. Желательно устанавливать его во время проведения ремонта, так как тогда провода можно будет спрятать за отделкой. В противном случае все кабели нужно скрывать в специальных коробах.
2 Правила выбора устройства
На сегодняшний день рынок вентиляционного оборудования развит довольно высоко. Существует большой выбор, и обыкновенный пользователь не сможет быстро выбрать достойную модель, которая бы подходила под его нужды и отвечала всем нормам. Каждое отдельное изделие имеет свои функциональные особенности, мощность, комплектацию
Для совершения правильного выбора человеку без опыта следует просто прислушаться к нескольким советам и обратить внимание на ключевые характеристики устройства:
- производительность оборудования;
- безопасность в использовании;
- уровень шума при работе.
Уровень производительности также является важным показателем при выборе оборудования для вентиляции. Для получения точной цифры необходимой мощности оборудования нужны сложные математические расчёты. Но это можно сделать и простыми способами. Стоит учесть одно правило — вытяжка за 1 час должна перекачивать 12 объёмов помещения. Только тогда можно надеяться на качественную работу оборудования и свежий воздух в санузле.
Если расчёты сделаны, то рекомендуется покупать оборудование с мощностью немного выше полученной цифры. Делать это нужно для того, чтобы вытяжка в санузле не работала на полную мощность, а имела определённый запас. Обратная ситуация может привести к тому, что оборудование просто сгорит.
https://youtube.com/watch?v=0ifF6UXiYKs
Любая модель вытяжки будет издавать шум даже в том случае, если производитель позиционирует её как бесшумную. Звук может быть как механическим, так и аэродинамическим. Первый происходит из-за работы мотора устройства, а второй — от вибрации самой лопасти.
Максимально допустимым уровнем шума для таких устройств является 40 дБ, а нормальным — 25 дБ. Эти данные должны быть указаны в инструкции к устройству. Но если конструкция понравилась, а показатель звука от работы зашкаливает, то можно дополнительно установить специальную шумоизоляцию.
Схема обустройства естественной вентиляции
Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.
Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.
При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.
Как попадает воздух в санузел?
В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.
Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами
Куда уходит пар и запахи из ванной?
Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.
Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.
При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.
Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка
Устройство вентиляции для двух помещений
В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.
При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.
Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.
