Особенности конструкции верстака
Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:
- Несущий элемент – рама с ножками. На ней держится все остальное.
- Столешница. Представлена в виде толстой и мощной поверхности, выдерживающей удары молотка. Изготавливается из листового металла или толстой доски.
- Тумбочка. Может быть одна или две и располагаются они по краям столешницы. Оснащают их полками, выдвижными ящиками или тем и другим. Хранятся в них обычно инструменты или запчасти небольшого размера.
- Дополнительная полка. Монтируют ее под столешницей и применяется она чаще всего также для хранения различных приспособлений, инструментов и других необходимых вещей, которые могут понадобиться во время ремонтных работ.
Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.
Верстаки для гаража
Как сделать сварочный стол
Сварочный аппарат предлагает бесконечные возможности, не обременяя ваш кошелек. Сломанная газонокосилка нуждается в ремонте? Нужно починить металлические решетки или ворота? Хотели сделать мангал? Вы можете не только ремонтировать сломанное оборудование, но и сварить, например металлический уличный стол и стулья, ажурные украшения и много чего другого. Но каждый сварщик нуждается в сварочном столе, это важный момент и он дает много преимуществ. Металлический стол нужен не только как прочный верстак для работы, но еще и для заземления при сварке.
Если ищете подходящий сварочный стол для гаража или мастерской мастерской, вот прекрасный вариант для начинающего сварщика. Это стол высотой 90 см, длиной 120 см и шириной 60 см. Только помните, безопасность имеет первостепенное значение. Пожалуйста, помните о защите глаз и сварочном шлеме при шлифовании, резке или сварке. Также следует надевать огнестойкую куртку или фартук для защиты одежды и тела, а также рабочие перчатки и сварочные перчатки, когда это необходимо.
Как сделать сварочный стол своими руками вам лучше прочитать в инструкции на сайте, она немного длинная, но отображает все этапы по сути. Зато конечным результатом будет рабочий прочный стол, который поможет вам в будущих сварочных проектах.Если вы еще сомневаетесь, стоит ли покупать сварочный аппарат, то подумайте о тех шансах, которые у вас появятся. А обучение сварке является относительно простым и недорогим делом, если у вас есть правильное оборудование. Вы можете изучить основы, посмотрев онлайн-уроки или пройдя реальные курсы по сварке. В качестве альтернативы, если есть знакомый сварщик, можете попросить дать пару уроков. Вы можете многое узнать о сварке за несколько часов.
Или вот еще такой пример. Этот стол для гаража был разработан с намерением использовать его не только для сварочного стола. Здесь еще предусмотрен съемный верх из массива дерева для деревообработки. Стол, который полностью маневренен, так как имеет 4 ролика; все 4 поворотные и 2 запорные.
Ваши размеры и ситуация, скорее всего, будут отличаться от представленных в этом примере. Но если хотите сделать точно такой же стол для гаража, список всех материалов с размерами и подробную инструкцию можно посмотреть на сайте, ссылка под большой галереей.
Источник фото: www.instructables.com/id/Welding-Table-for-the-Garage/
Деревянный или металлический
Выбрать подходящий верстак для гаража под ваш размер и вкус можно на различных строительных сайтах. Здесь представлено большое количество чертежей.
Делая выбор между этими материалами изготовления, следует определить назначение будущего верстака.
Деревянная модель
Для несложных деталей, на которые не затрачивается дополнительное время, подойдет деревянный верстак в гараж на каркасе из дерева крепких пород или бруса, собранный своими руками в прямоугольную конструкцию и закрепленный при помощи саморезов. Чтобы основа хорошо закрепилась, вставляют деревянные распорки между ножками в основание конструкции. На них можно прикрепить внизу дополнительную полку для хранения.
Тело столешницы собирается из материала выбранного дерева (лучше всего подойдут бук, дуб) и двух листов фанеры. Все части скрепляются между собой при помощи клея и саморезов и обшиваются по краю. Для безопасности, при работе края столешницы отделывают металлическими листами, оставляя бортики со стороны стены.
Однако у деревянного верстака есть свои минусы:
- оборудование не рассчитано на серьезную силовую нагрузку;
- трудно разместить одновременно несколько нужных устройств;
- материал основания может прослужить недолго;
- деревянная поверхность подвергается воздействию масел, красок, появляются щели;
- существует опасность возгорания.

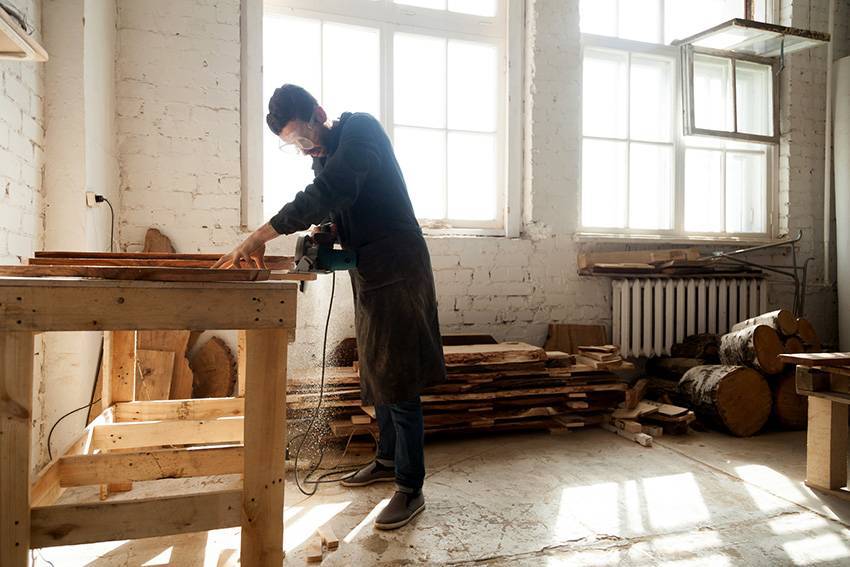

Деревянный верстак
Металлический верстак
Не менее сложно собрать металлическую основу под будущий верстак. Чтобы собрать верстак в гараж своими руками, необходимо не только знать, как сварить основу будущего оборудования, но и обладать навыками работы с металлом. Поэтому, чтобы собрать металлический верстак, следует обладать не только необходимым оборудованием, но и специальными знаниями.
Но, несмотря на сложность сборки – преимущества изготовления металлического верстака:
- надежность;
- компактность;
- возможность удерживать любую нагрузку;
- мобильность перемещения верстака для гаража (можно складывать, разбирать, добавить дополнительные элементы)
- прочность конструкции;
- возможность комплектации дополнительных элементов (тиски, зажимы);
- множество выполняемых функций (обточка, шлифовка, резка);
- гладкая поверхность столешницы не дает оседать металлической пыли и стружке;
- экономия времени и затрат;
- простота в уходе.
Металлический верстак
Варианты конструкций
Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:
- Раму с ножками. Выполняет функцию несущего элемента, на котором держатся остальные части.
- Столешницу. Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
- Тумбочку. Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
- Дополнительную полку. Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.
Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.
Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках – сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака – качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.
Высота и размеры слесарного верстака
Перед изготовлением необходимо определиться с высотой верстака, поскольку она влияет на создание оптимальных условий для работы. Высота определяется следующим образом: берут высоту от пола до локтя работающего. Оптимальной высотой для слесарных работ является высота, когда локоть работающего и плоскость напильника находятся на одном уровне.
Очень важно определиться с размерами столешницы. На широкой столешнице удобнее работать, поэтому, если вам позволяют условия – не следует экономить. Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце
Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце.
Если конструкция верстака изготавливается собственноручно, то нужно внимательно продумать малейшие детали, определить, как будут располагаться инструменты, и какие работы будут выполняться. От этого и зависит модель вашего будущего изделия.
Конструкция слесарного верстака должна состоять из жесткого металлического каркаса (уголков или квадратной трубы). Для изготовления столешницы лучше использовать брус, толщиной 50 мм, на который сверху набивается стальной лист толщиной до 6 мм. Для соединения всех металлических элементов между собой используется сварка, но можно соединять болтами.
Обязательно стоит укрепить конструкцию ребрами жесткости из уголка, которые привариваются на высоте 10 см от пола и 10 см вниз от столешницы. Сделайте то же самое в центре будущего рабочего стола. Для устойчивости каркаса, на будущие ножки металлического стола приварите металлические пластины квадратной формы.
По желанию и необходимости, можно изготовить ящики и полки под столешницей, и для удобства можно поместить сетку, для закрепления инструмента. Сетка, также препятствует разлету опилок в разные стороны.
При создании конструкции для ящиков, формируются каркасы квадратной формы из стальных труб, которые привариваются к столешнице. Для усиления каркасов используется продольные ребра жесткости.
С двумя тумбами верстак получится более громоздким, за то его устойчивость будет максимальной. Кроме того, увеличится количество полок или выдвижных ящиков, которые можно смонтировать.
Ознакомьтесь с чертежами тумб и защитного экрана (ЗЭ) для верстака:
Комбинированный верстак – что понадобится для его сборки?
В следующем разделе мы опишем процесс изготовления конструкции из металла и дерева. Но сначала определимся с материалами и инструментами, необходимыми для выполнения всех сборочных работ. Здесь все просто. Из инструмента нам понадобятся:
- дрель;
- электрический лобзик;
- сварочник, электроды;
- болгарка (плюс шлифовальный круг и диск для раскроя металла);
- шуруповерт;
- рулетка и уровень.
Не забудем приобрести и спецодежду, а также защитные средства для проведения сварочных работ. Теперь смотрим, какой материал нужно купить для постройки рабочего стола в автодоме:
- квадратная труба (толщина стенок – 2 мм) 6х4 см длиной 24 м;
- стальной уголок (4 мм) 5х5 см длиной 6,4 м и 4х4 см длиной 6,75 м;
- лист металла для столешницы (толщина – 2 мм, размеры – 220х75 см);
- стальная полоса (длина – 8 м, толщина – 4 мм, ширина – 4 см);
- листы фанеры (15-мм по толщине) для боковых и задних стенок конструкции и для сборки ящичков;
- доски толщиной 5 см для столешницы;
- тонкий (2 мм) лист стали (пойдет на изготовление держателей для ящичков).
Также понадобятся крепежные изделия (анкерные болты, саморезы по металлу, шурупы по дереву), направляющие для ящиков, краска по металлу и древесине. Приведенный список материалов позволит нам создать верстак шириной 75 и длиной 220 см. Конструкция получится надежной, прочной и достаточно габаритной. На ней можно будет дополнительно смонтировать оборудование для обработки разных материалов и тиски.
Виды верстаков
Верстак – стол, служащий для обработки материалов, проведения разных работ. К тому же некоторые варианты имеют дополнительные приспособления. Следует отметить, что изначально верстаки были направлены на обработку дерева и служили для удержания заготовок и обеспечения упора инструментов. С данной целью применялись отверстия в столешнице, клинья, чурки, гребенки.
Простейшая конструкция включает несущий каркас, толстую столешницу, полку под ней и дополнительные емкости в виде полок и выдвижных ящиков. Данные верстаки называют классическими. С совершенствованием инструментов, появлением электрооборудования и расширением применения металлов значительно усложнились верстаки и возросло их многообразие.
Существует несколько классификаций верстаков. По назначению их классифицируют на слесарные, столярные, плотницкие, универсальные. Данные варианты отличаются, прежде всего, материалом столешницы. Устройства первого типа оснащают исключительно столешницами из металла, что обусловлено следующими особенностями металлообработки. Во-первых, она подразумевает применение машинного масла и прочих жидкостей, загрязняющих деревянную поверхность. Во-вторых, работы с металлом характеризуются применением острых инструментов с усилием, что привело бы к повреждению и быстрому разрушению древесной столешницы. В целом столярные и плотничные верстаки уступают по прочности и функциональности слесарным. Отличие между ними состоит в том, что плотничные варианты ориентированы на обработку длинных досок. В гараже их применяют редко. Созданные своими руками слесарные металлические варианты для гаража наиболее уместны.
По материалу рабочего стола данные приспособления подразделяют на металлические, деревянные, комбинированные.
По количеству рабочих зон выделяют одно-, двух- и многоместные варианты.
К тому же верстаки обрели множество дополнительных функций, на которых основана еще одна классификация, дифференцирующая их на складные, откидные пристенные, передвижные, модели-шкафы.
Используемый материал
Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:
Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д
Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа
В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.
Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.
Подготовительные работы
При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки
Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.
Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.
Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.
Необходимые инструменты и материалы
Чтобы сделать верстак в гараж, потребуются следующие инструменты:
- болгарка, имеющей шлифовальный диск и круг для резки металла;
- уровень;
- шуруповерт;
- дрель;
- сварочный аппарат и электроды;
- рулетка;
- электролобзик для раскроя фанеры.
Материалы:
- уголок толщиной 4 мм;
- стальная полоса толщиной 4 мм;
- стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
- фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
- шурупы;
- анкерные болты;
- труба квадратная толщиной 2 мм;
- стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
- деревянные доски для столешницы толщиной 50 мм;
- направляющие для ящиков стола;
- саморезы по металлу;
- краска по металлу и дереву.
Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.
Виды верстаков
Выделяют столярные и слесарные верстаки. Первыми пользуются для работы с деревом, вторые предназначены для металлов и других сложных материалов. Есть варианты деления и по другим признакам, например, на одноместные и многоместные, но они не такие важные.
Далее рассматриваться будет изготовление уличного верстака. Его специфика в том, что он должен размещаться не в мастерской, а прямо на свежем воздухе – например, на участке. Часто такие верстаки ставят на колёса, чтобы можно было в непогоду закатывать их в сухое место, либо делают откидную столешницу. В примерах будет разбираться создание одноместного столярного верстака.
Материалы для изготовления рамы и крышки столярного стола
В процессе обработки деревянных заготовок рабочая поверхность подвергается серьезным нагрузкам, поэтому к ней предъявляются повышенные требования. Независимо от того, изготавливается ли обычный или складной столярный верстак своими руками, его конструкция должна быть прочной и жесткой.
Качественно выполненная рама должна выдерживать все виды нагрузок:
Верстак необходимо изготавливать из жестких и прочных материалов
- Статические. Возникают под воздействием большого веса, если на столе обрабатывается массивная заготовка.
- Динамические. Являются побочным эффектом таких процессов, как сверление, пиление, удары и т. п.
Прочностные характеристики рамы зависят от таких факторов, как надежность крепежных элементов (гвоздей, болтов, гаек, шурупов) и тип материала, из которого она выполнена. Подверстачье изготавливается из древесины хвойных пород, например, сосны. Хотя для этих целей также подойдет липа или клен.
Столешницу для верстака изготавливают из древесины, обладающей высоким показателем прочности:
Чаще всего столешницу верстака изготавливают из древесины
- бука;
- дуба;
- клена;
- ясеня и т. п.
Для создания крышки столярного стола своими руками специалисты рекомендуют брать клееный щит. В этом случае не придется тратить много сил и времени на подгонку древесины. Полноценная заготовка в виде клееного щита избавит от необходимости раскраивать материал, обрабатывать его кромочную часть, а затем склеивать и выравнивать. Готовый щит обойдется немного дороже, но это стоит того.
Раму столярного верстака производят из дерева, реже из металла
Необходимые инструменты и материалы
От вида стола (столярного или слесарного) будут зависеть и нужные в производстве материалы и инструменты. Но в основном такие верстаки изготовляют по стандартным чертежам, поэтому и все требуемые элементы похожи.
Для производства самодельного верстака для гаража необходимо подготовить следующие инструменты:
- Болгарку, а также набор нужных отрезных и шлифовочных дисков по металлу.
- Сварку с комплектом электродов.
- Защитные перчатки, маску и одежду.
- Рулетку.
- Уровень.
- Электрический лобзик.
- Дрель.
https://youtube.com/watch?v=wo_l24Vn0D8
А также требуется подготовить:
- Угольник следующих размеров: 5х5 сантиметров, толщина металла 2 мм и длина 6.4 м.
- Трубу квадратную профильную 6х4 сантиметра, толщина 2 мм, длина 23 см.
- Угольник 4х4 сантиметра, толщина 4 мм, длина 6.3 м.
- Полосу из стали для столешницы 2.2х0.75 м. Толщина 2 мм.
- Доски 5 см в толщину для столешницы.
- Рейки-направляющие для ящиков стола.
- Набор саморезов и гвоздей.
- Шурупы по металлу.
- Анкерные болты.
- Краску.
Стол в гараж из дерева своими руками
Этот простой стол для гаража является идеальной мобильной многофункциональной конструкцией для проведения ремонтных работ, хранения инструментов и выполнения различных проектов. Особенно удобна полусредняя полка, чтобы держать под рукой электроинструменты. Высота идеально подходит в качестве выхода для настольной пилы.
Этот рабочий стол размером 187 см в длину, 95 см в ширину и 86 см в высоту. К ножкам прикреплены 12 см фиксирующие ролики, которые могут выдерживать по 100 кг каждый.
Как сделать рабочий стол в гараж
- Сделайте верхнюю и нижнюю рамки. Если используете Kreg Jig, убедитесь, что толщина доски установлена на 38 мм. Сделайте два карманных отверстия на концах поперечных опор рам и прикрепите их к боковым опорам. Нанесите клей для дерева на все швы.
- Просверлите три карманных отверстия во всех ножках из досок 2 х 4. Просверлите одно карманное отверстие на конце и одно смещенное от середины примерно на 5 см. Соедините доски 2 x 4 с досками 2 x 6.
- Прикрепите ноги к внешнему углу нижней рамы и к внутреннему углу верхней рамы. Просверлите отверстия. Чтобы прикрепить ножки к раме, положить стол на бок.
- Обрисуйте ролики для удобного размещения шурупов перед установкой четырех досок 2 x 6 нижних частей.
- Просверлите отверстия, чтобы прикрепить четыре доски 2 x 6 к нижней части ножек. Прикрутите ролики, используя шурупы и стопорные шайбы, установите тормоза.
- Вставьте нижнюю доску MDF и прикрепите гвоздями по периметру.
- Для обеспечения максимальной функциональности полусредняя полка удобна для хранения небольших инструментов, но при этом позволяет хранить более крупные предметы на нижней полке.
- Для средней рамы просверлите два карманных отверстия на концах досок 2 x 4 длиной 58 см и концах середины доски длиной 64 см. Прикрепите шурупами через карманные отверстия и клеем для дерева.
- Когда рама будет готова, прикрепите вертикальных опоры 28 см.
- Прикрутите скобки полки к внутренней стороне ножек на расстоянии 32 см от верха, используя клей и гвозди.
- Чтобы прикрепить среднюю раму, установите на скобы полки и закрепите вертикальные опоры на середине поперечной опоры верхней рамы. Просверлите направляющие отверстия в вертикальных опорах и прикрепите их к средней опоре верхней рамы с помощью 6 см шурупов.
- Для средних полок отмерьте и нарежьте МДФ и прикрепите гвоздями.
- Установите верхнюю доску MDF на верхнюю раму.
- Заполните щели деревянным наполнителем и немного отшлифуйте. Для дополнительной защиты нанесите четыре слоя финишного покрытия на основе полиуретана.
Источник фото: dreamdesigndiy.com/diy-garage-workbench/
Построение верстака своими руками
Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.
Из металла
Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:
- Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
- Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
- Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
- После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.
Из дерева
Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:
- горизонтальными балками из древесины соединить ножки верстака;
- зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
- верхнюю часть конструкции промазать столярным клеем для придания прочности;
- провести шлифование электродрелью с наждачной насадкой;
- обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.
После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.
