Ворота для гаража распашные

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

• сигнальные устройства;
• фотоэлемент;
• блок управления;
• замок.

По принципу работы приводные механизмы бывают:

• линейными;
• гидравлическими;
• электромеханическими;
• рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Способ управления

Косвенно мы уже затрагивали этот вопрос в предыдущих пунктах. Теперь обобщим. По способу управления гаражные ворота бывают:

• с ручной системой управления, когда открывать и закрывать приходится, применяя собственную силу. Особо напрягаться все равно не придется, так как подъемные механизмы любых ворот берут на себя основную нагрузку. Такие ворота стоят дешевле, многие считают их более надежными;
• с электроприводом, который берет всю нагрузку на себя. Это удобно, а в случае отсутствия электроэнергии их можно легко открыть и закрыть вручную, главное чтобы был дополнительный вход в помещение для разблокировки автоматики. Альтернатива – наличие источника резервного питания. В зависимости от способа управления автоматические ворота могут быть:
  • с кнопкой, которая располагается на стене. Не лучший вариант как с точки зрения безопасности, так и с точки зрения удобства. Чтобы открыть ворота, придется выходить из машины. Такой вариант годится только лишь в качестве резервного на случай утраты пульта ДУ;
  • с пультом ДУ, который передает сигнал на привод ворот. Открывать и закрывать ворота можно из машины или из дома – главное, находиться в зоне действия приемника. В таком удобстве кроется и главный минус – дешевая автоматика часто не оснащена системами кодирования и можно легко перехватить сигнал, потому лучше выбирать наиболее безопасные системы европейских производителей. Желательно иметь пульт с возможностью изменять частоту передачи сигнала, так как если несколько устройств близко друг к другу будут работать на одной частоте, то выйдет полная неразбериха, а это вполне возможно при наличии автоматических ворот у соседей по участку;
  • с управлением через смартфон. Тут используется не радио-сигнал, а спутниковая связь. Приложение позволит также просматривать актуальное состояние гаражных ворот. Удобно, ведь не придется иметь еще и пульт, функционально, но дорого.

Проектирование ворот

Материал, из которого изготовлены конструкционные элементы ворот, прямым образом определяет их эксплуатационные характеристики.

При его выборе следует определиться с его устойчивостью к воздействию окружающей среды, прочностью, жесткостью, устойчивостью к деформациям.

Желательно, чтобы набросок чертежа ворот выполнялся еще на стадии проектирования самого гаража.

Самым главным требованием при проектировании является правильный выбор размера ворот. Транспортные средства, которые предполагается размещать в гараже, должны иметь возможность свободного проезда в воротном проёме. Таким образом, воротный проём должен быть больше максимальных габаритов транспортного средства на 30 см во все стороны.

Зачастую в гаражах размещается только один автомобиль. Универсальными считаются размеры:

• для легковых автомобилей: ширина – 2,5 м, высота – 2,0-2,2 м;
• для грузовых автомобилей: ширина – 5 м, высота от 2,5 м.

На чертеже обязательно следует обозначить места фиксации ворот к воротному коробу или направляющим.

На финальном этапе проектирования производится расчёт необходимой фурнитуры. Размечаются места установки затворных элементов.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Утепление гаражных ворот

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

Утепление гаражных ворот должно быть эффективным и экономичным

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Утепление гаражных ворот

Мало кто знает, но если не утеплить металлические распашные двери гаража, то они станут основным источником потери тепла. На них приходится целых 60%. Вот почему все так рекомендуют выполнять утепление ворот гаража. Используя тот же пенопласт, работа не будет дорого стоить. Зато результат радует круглогодично.

Чтобы утеплить распашные ворота, внутрь створок укладывается утеплитель (минвата, пенопласт, ППУ, стекловата, пенополистирол). Чтобы впоследствии защитить слой утеплителя от негативного влияния, рекомендуется обшить полотно деревом. При работе нужно следит, чтобы не оставалось никаких воздушных карманов. Все промежутки хорошо заполняются.

Внимание! Для качественного утепления нужно использовать слой утеплителя, толщиной 15–20 см.

Вот и все, теперь вы знаете весь процесс создания изделия своими руками с ноля.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Создание каркаса распашных ворот

Каркас ворот – это две распахивающиеся створки нашего изделия. Именно к ним дальше мы будем присоединять выбранное полотно. Чтобы создать каркас наших створок, идеально подойдет металлический профиль, размером 6х2 см. Пошаговая инструкция создания:

Готовая рама устанавливается на ровную поверхность. При этом ее лицевая сторона должна быть направлена вверх.
Из металлического профиля нужно вырезать 8 частей, которые и будут формировать наши две створки

Важно измерять все размеры будущей внутренней рамы.
Направляющие вставляются в раму. Расположение каждой из сторон тщательно выравнивается.

Дабы наши ворота смогли без проблем открываться и закрываться, нужно создать зазор между створками и самой рамой из металлического уголка

Он должен быть 20–50 мм. Дабы сделать его везде одинаковым, используются вкладыши.
Чтобы понять, правильно и ровно ли выставлены элементы, следует тщательно проверить прямые углы. Здесь поможет все тот же угольник.
После чего осталось сварить профили друг с другом. Места сварки тщательно шлифуются.

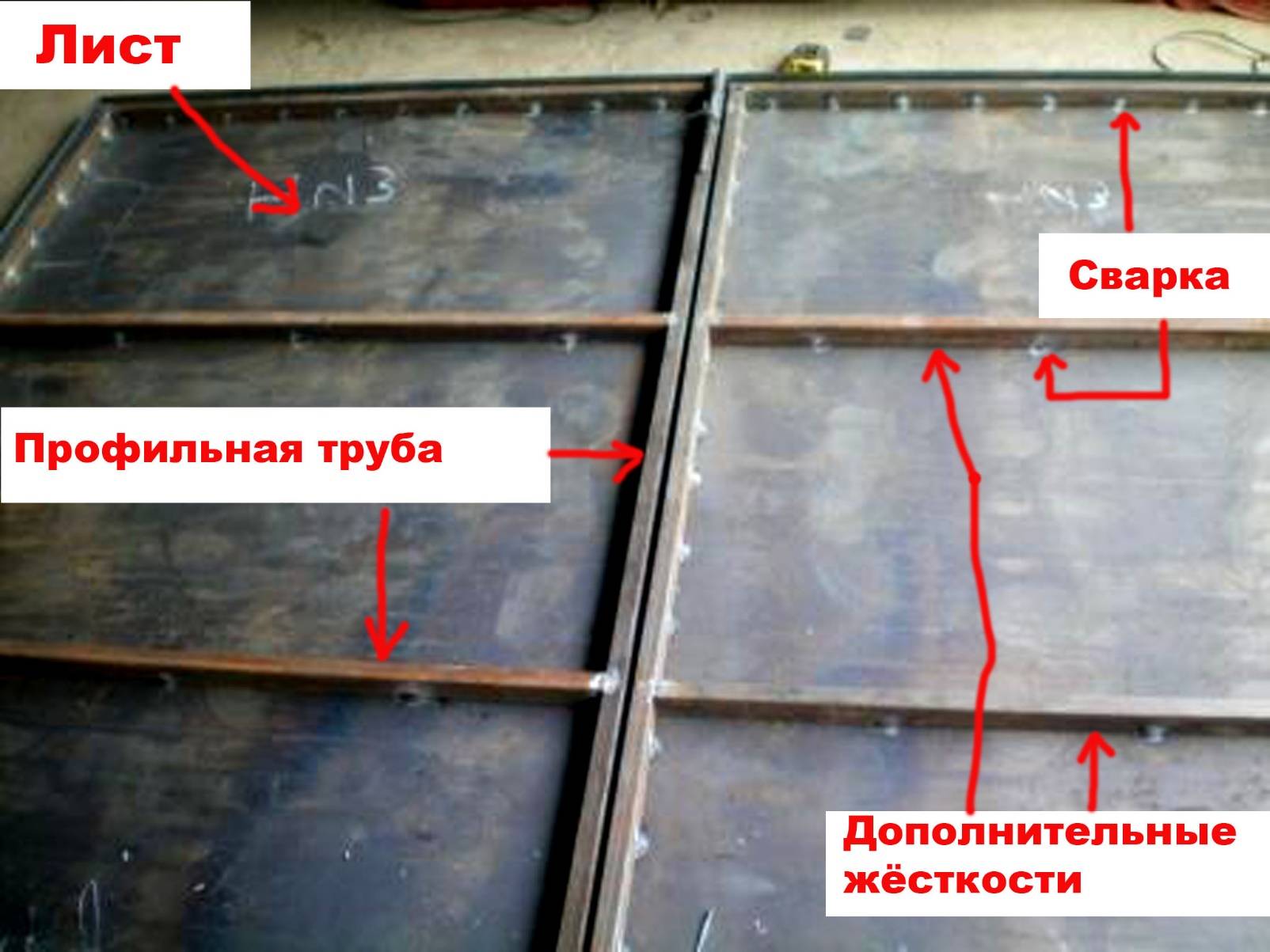

Если ворота большие, то для их прочности устанавливаются ребра жесткости. Достаточно приварить внутри каждой створки 1–3 металлические планки меньшего сечения. Благодаря этому при ударе или других нагрузках, конструкция не будет так деформироваться.

На данном этапе у вас должно получиться изделие, которое показано на фото ниже.

По сути, основная и самая трудная часть работы уже выполнена. Дальше будет легче.

Процесс обшивки ворот

Хоть этап на первый взгляд может показаться простым, но он очень ответственный. От того, насколько качественно он будет реализован зависит как внешний вид конструкции, так и ее другие функциональные особенности. Дальнейшие работы зависят от выбора материала для полотна. Мы рассмотрим классический вариант для гаража – оцинкованная сталь. А ниже на фото, можно увидеть вариант обшивки деревом.

Инструкция создания обшивки ворот:

1. Оцинкованный листовой металл нужно разметить согласно размеру створок. Нужна рулетка и маркер. К тому же стоит учитывать, что левая створка должна на 10 или на 20 мм быть больше, чтобы заходить внахлест на правую створку.
2. Когда два одинаковых полотна вырезаны при помощи болгарки, можно приступать к их установке. Лист приваривается внизу в нескольких точках. Это делается для того, чтобы закрепить его на раме.
3. Лист справа, который должен быть уже левого на 10–20 мм, следует обрезать. Получается, что металлическое полотно не будет доходить на это расстояние до конца профиля.
4. Когда полотна выставлены ровно и правильно, их можно фиксировать сваркой полностью. Дабы в ходе работ обшивка не двигалась, что может привести к перекосам, ее можно прихватить сваркой посередине и по углам с каждой стороны. Когда полотно полностью приварено, точки можно срезать. Если этого не сделать, то есть небольшой шанс одного из углов выгнуться наружу. Решить проблему сможет только кувалда, поэтому не стоит забывать срезать точки.

Конструкция почти готова. Но есть небольшая деталь, без которой ее работа невозможна. Ведь сами створки, как вы помните, еще никак не присоединены с основной рамой.
