Рекомендации
Помимо проводки, важно уделить должное внимание проектированию. Следует продумать, затем нарисовать план помещения. Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности
Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности.
Выбрав провода, необходимо подсчитать длину линии, которая должна быть защищена с помощью автомата (автоматического выключателя). Специалисты советуют выделять отдельную линию на все освещение. Именно в этом случае вы сможете чинить розетки в вечернее время без дополнительных проблем. Ведь именно розетки страдают от перегруза в большей мере.
Основные понятия
Любое металлическое изделие состоит из кристаллической решетки. Через нее проходят электроны, подвижные частицы, из-за чего электричество трансформируется в тепловую энергию. Данное свойство с успехом используется производителями обогревателей и осветительных приборов. Однако в обычных электрических системах перегрев кабеля недопустим, поскольку он со временем приведет к нарушению изоляцию и воспламенению
Поэтому важно подобрать правильное сечение проводников, чтобы те выдерживали допустимые (потенциальные) токовые нагрузки сети
Для этого учитываются два термина:
- сечение провода;
- плотность тока.
Зависимость плотности тока от сечения
Даже если будет подобрано правильное сечение провода, он все равно может перегреться. Причин несколько: слабый контакт в местах соединения или окисления, связанные с недопустимой скруткой алюминиевой и медной жил.
Сечение провода
Для выбора сечения токоведущей жилы (проводника, а не всего кабеля с оболочкой и изоляцией) ориентируются по двум параметрам:
- нагрев в допустимых пределах;
- потеря напряжения.

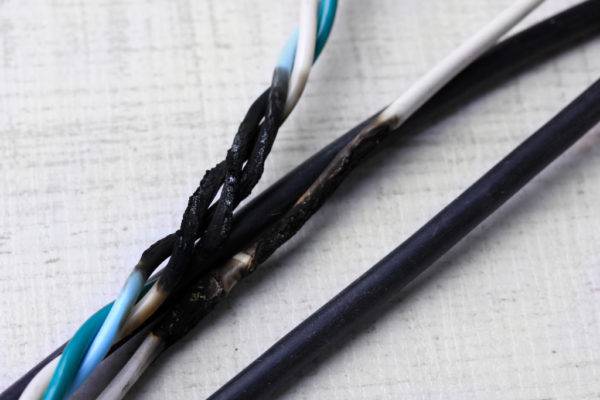

Неверный выбор сечения кабеля может привести к перегреву и возгоранию
Для расчета потенциального нагрева нужно учитывать длительно допустимую температуру. Величина напрямую зависит от возможной силы тока Iп. После использования формулы вы получите расчетный ток Iр, который должен отличаться от Iп и быть меньше его значения (ни в коем случае не больше!). При выборе сечения используют следующую формулу:
Iр = Pн/Uн,
где:
- Pн — номинальная мощность, Вт;
- Uн — номинальное напряжение, В.
Пользоваться данной формулой можно для расчета токов в проводниках с уже устоявшейся температурой при условии, что на кабель не влияют другие охлаждающие или согревающие факторы. Величина длительно допустимого тока Iп зависит от разных параметров: сечение, материал изготовления, изоляционная оболочка и способ монтажа.
Чтобы проверить падение напряжения на воздушной линии электропередач, пользуются следующей формулой:
Uп = (U — Uн) *100/ Uн,
где:
- U — напряжения от источника;
- Uн — напряжение в месте, где подключается приемник напряжения.
Максимально допустимое отклонение напряжения — 10%.
Плотность тока
Данная физическая величина является векторной. Для ее обозначения используют латинскую букву J. Формула расчета выглядит следующим образом:
J = I/S,
где:
- I — сила тока, А;
- S — площадь поперечного сечения, кв. мм.
Предельная плотность тока для алюминиевых и медных проводов
Плотностью тока называют объем тока, который проходит через проводник заданного сечения за определенный отрезок времени. Измеряется в А/кв. мм.
Выбор сечения провода (кабеля) по мощности – таблица
Пример.
Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:
Таблица 1.
| Бытовой электроприбор | Мощность, Вт | Бытовой электроприбор | Мощность, Вт |
| Лампочка | 15 – 250 | Духовка | 1000 – 3000 |
| Принтер струйный | 30 – 50 | СВЧ печь | 1500 – 3000 |
| Весы | 40 – 300 | Пылесос | 400 – 2000 |
| Аудиосистема | 50 – 250 | Мясорубка | 1500 – 2200 |
| Компьютер | 300 – 800 | Тостер | 500 – 1500 |
| Принтер лазерный | 200 – 500 | Гриль | 1200 – 2000 |
| Копировальный аппарат | 300 – 1000 | Кофемолка | 500 – 1500 |
| Телевизор | 100 – 400 | Кофеварка | 500 – 1500 |
| Холодильник | 150 – 2000 | Посудомоечная машина | 1000 – 2000 |
| Стиральная машина | 1000 – 3000 | Утюг | 1000 – 2000 |
| Электрочайник | 1000 –2000 | Обогреватель | 500 – 3000 |
| Электроплита | 1000 – 6000 | Кондиционер | 1000 – 3000 |
Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:
- Лампы энергосберегающие – 14 штук по 15 Вт;
- Телевизор – 200 Вт;
- Аудиосистема – 150 Вт;
- Компьютер – 500 Вт;
- Принтер лазерный – 300 Вт;
- Холодильник – 500 Вт;
- Стиральная машина – 2000 Вт;
- Электрочайник – 2000 Вт;
- Кофеварка – 1000 Вт;
- СВЧ печь – 2000 Вт;
- Пылесос – 1200 Вт;
- Утюг – 1000 Вт;
- Кондиционер – 2000 Вт.
Произведем подсчет:
14 × 15 = 210 Вт (лампы энергосберегающие);
210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт
Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.
К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.
11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.
Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.
Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.
Таблица выбора сечения жил провода (кабеля) по мощности и току
Таблица 2.
Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:
Советую всегда брать сечение жилы кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.
Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.
380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.
Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:
Таблица 3.
| Сечение медной жилы, мм² | Мощность электроприбора, Вт |
| 0,35 | 100 – 500 |
| 0,5 | 700 |
| 0,75 | 900 |
| 1,0 | 1200 |
| 1,2 | 1500 |
| 1,5 | 1800 – 2000 |
| 2,0 | 2500 |
| 2,5 | 3000 – 3500 |
| 3,0 | 4000 |
| 3,5 | 4500 – 5000 |
| 5,0 | 6000 |
Ниже представлена таблица применения медных проводов (кабелей) по сечению:
Таблица 4.
| Сечение медных жил, мм² | Предельно-допустимая нагрузка, А (ампер) | Номинальная сила тока автоматического выключателя, А | Максимальная нагрузка U = 220 В, кВт | Пример применения |
| 1,5 | 19 | 10 | 4,1 | Освещение |
| 2,5 | 27 | 16 | 5,9 | Розетки |
| 4 | 38 | 25 | 8,3 | Кондиционеры, водонагреватели |
| 6 | 46 | 32 | 10,1 | Электрические плиты, шкафы |
| 10 | 70 | 50 | 15,4 | Ввод в квартиру |
Как быть с длиной
Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать – вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.
Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.
В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.
| U, % | Момент нагрузки, кВт*м | |||||
| 1,5 | 2,5 | 4 | 6 | 10 | 16 | |
| 1 | 18 | 30 | 48 | 72 | 120 | 192 |
| 2 | 36 | 60 | 96 | 144 | 240 | 384 |
| 3 | 54 | 90 | 144 | 216 | 360 | 575 |
| 4 | 72 | 120 | 192 | 288 | 480 | 768 |
| 5 | 90 | 150 | 240 | 360 | 600 | 960 |
Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.
Правильное подключение автоматов медным кабелем
Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.
Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.
Определение сечения кабеля по диаметру
Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.
Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении.
Хотите, вот таблица элементарная – измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.
Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.
Что влияет на нагрев проводов
Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:
- Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
- Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
- Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
- Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
- Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.
Зная мощность, по формуле определяют номинальную силу тока:
I=(PK)/(Ucos φ)
P – мощность в ваттах
U=220 Вольт
K=0,75 – коэффициент одновременного включения;
cos φ=1 для бытовых электроприборов;
Если сеть трехфазная, то применяют другую формулу:
I=P/(U√3cos φ)
U=380 Вольт
Рассчитав ток, надо воспользоваться таблицами, которые представлены в ПУЭ, и определить сечение провода. В таблицах указан допустимый длительный ток для медных и алюминиевых проводов с изоляцией различного типа. Округление всегда производят в большую сторону, чтобы был запас.
Можно также обратиться к таблицам, в которых сечение рекомендуют определять только по мощности.
Разработаны специальные калькуляторы, по которым определяют сечение, зная потребляемую мощность, фазность сети и протяженность кабельной линии
Следует обращать внимание на условия прокладки (в трубе или на открытом воздухе)
Влияние длины проводки на выбор кабеля
Если кабель очень длинный, то возникают дополнительные ограничения по выбору сечения, так как на протяженном участке происходят потери напряжения, которые в свою очередь приводят к дополнительному нагреву. Для расчета потерь напряжения используют понятие «момент нагрузки». Его определяют как произведение мощности в киловаттах на длину в метрах. Далее смотрят значение потерь в таблицах. Например, если потребляемая мощность составляет 2 кВт, а длина кабеля 40 м, то момент равняется 80 кВт*м. Для медного кабеля сечением 2,5 мм кв. это означает, что потери напряжения составляют 2-3%.
Если потери будут превышать 5%, то необходимо брать сечение с запасом, больше рекомендованного к использованию при заданном токе.
Расчетные таблицы предусмотрены отдельно для однофазной и трехфазной сети. Для трехфазной момент нагрузки увеличивается, так как мощность нагрузки распределяется по трем фазам. Следовательно, потери уменьшаются, и влияние длины уменьшается.
Потери напряжения важны для низковольтных приборов, в частности, газоразрядных ламп. Если напряжение питания составляет 12 В, то при потерях 3% для сети 220 В падение будет мало заметно, а для низковольтной лампы оно уменьшится почти вдвое
Поэтому важно размещать пускорегулирующие устройства максимально близко к таким лампам
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!
Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник
Источник
Таблицы сечения медного и алюминиевого кабеля
Многие » эксперты» с абсолютной уверенностью скажут — медь. Почему? Для потребителя медь по сопоставлению с алюминием выгодна в том, что медь рано или поздно не так живо разрушается, а это весьма значимо при замене светильников, и др. Надо ли за это уплачивать в три раза больше — вывод за потребителем.
Смотря на область использования кабеля, токопроводящая жила производится из разнообразных материалов: сначала медь и алюминий, потом — нихром, сталь, и др. Когда вы не заверены в однородности материала объединяемых кабелей — используйте клеммник.
Таблица сечения медного кабеля
При определении большинства параметров расчётов пригодится таблица расчёта сечения кабеля, представленная на нашем сайте. Так как основные параметры рассчитываются на основании потребности потребителя тока все исходные могут быть достаточно легко посчитаны. Однако так же важную роль влияет марка кабеля и провода, а также понимание конструкции кабеля.
Основными характеристиками конструкции кабеля являются:
- Материал-проводника
- Форма проводника
- Тип проводника
- Покрытие поверхности проводника
- Тип изоляции
- Количество жил
Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции кабеля и других компонентов. Именно этот параметр и является результатом при расчёте нагрузки, для определения общего сечения.
Кабели с более большими зонами поперечного сечения проводника имеют более низкие потери сопротивления и могут рассеять тепло лучше, чем более тонкие кабели. Поэтому кабель с 16 мм2 сечения будет иметь большую пропускную способность тока, чем 4 мм2 кабель.
Для систем переменного тока обычно используется метод расчёта перепадов напряжения на основе коэффициента мощности нагрузки. Как правило, используются полные токи нагрузки, но если нагрузка была высокой при запуске (например, двигателя), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если это применимо), должны также быть просчитаны и учтены, так как низкое напряжение так же является причиной выхода из строя дорогостоящего оборудования, несмотря на современные уровни его защиты.
Условия теплоотдачи
Важным условием тепловой отдачи считается влажная среда, в которой находится кабель. При размещении провода в грунте теплоотвод напрямую связан со структурой и его составом, а также уровнем влажности.
Для получения наиболее точных величин придется проанализировать состав почвы, в зависимости от которого будет разным сопротивление. При помощи таблицы ищут удельное сопротивление. Благодаря качественной утрамбовке данная характеристика может быть уменьшена. Песок и гравий обладают меньшей теплопроводностью по сравнению с глиной, поэтому в идеале провода засыпают последней. Вместо глины можно использовать суглинок без примесей шлака, камней и мусора.
Важно помнить о разных условиях охлаждения кабеля с изоляцией и без нее. В первом случае тепловые потоки, исходящие при нагреве жил, вынуждены преодолевать дополнительный барьер в виде изоляционного слоя
Расположение кабеля в траншее
При подземной укладке кабеля, когда в одной траншее расположено сразу два проводника, процесс охлаждения существенно замедлится, что приведет к снижению допустимые токовых нагрузок.
С точки зрения электрической и пожарной безопасности, определение правильных длительно допустимого тока и сечения кабеля — важное условие, позволяющее исключить перегревы, нарушение изоляции и воспламенение кабельной линии. При расчетах следует быть внимательными и учесть множество дополнительных условий
Определенные корректировки нужны даже для табличных значений.
Расчет сечения
Определиться с выбором допустимой токовой нагрузки кабельной продукции с алюминиевыми и медными жилами вы можете с помощью таблиц, приведенных ниже
Обратите внимание – в табличке с алюминиевыми проводами подразумевается применение продукции, изготовленной с применением поливинилхлоридной пластиковой изоляции
Для определения сечение необходимо найти соответствующее рассчитанное значение силы тока, умноженное на коэффициент запаса. Например, для нашего примера с 10 А, взяв запас примерно в 3 раза мы увидим, что необходим провод с сечением, не менее 2.5 мм². Конечно, если применить кабель с большим значением сечения, то хуже не будет. Еще раз повторюсь, что такой огромный коэффициент запаса мы берем при условии, если не знаем какая нагрузка может быть подключена в дальнейшем.
Информация, указанная в таблице, приводится в соответствии с требованиями профильного нормативного документа ГОСТ, регламентирующего особенности силовых кабелей, в которых присутствует пластмассовая изоляция.
После подсчета нагрузки и определения оптимального материала (в нашем случае это будет медь), рассмотрим еще один пример определения исходных параметров проводников. В данном случае будет вестись расчет сечения кабеля по длине и диаметру.
Известно, что нагрузка разделяется на две базовые категории — осветительную и силовую.
В случае с нашими измерениями базовой силовой нагрузкой считается группа розеток, установленных в ванной комнате и в кухонном помещении. Причина заключается в том, что именно здесь монтируется наиболее производительная бытовая аппаратура — чайники, микроволновые печи, холодильники, автоматические стиральные машины, бойлеры и так далее.
Делая окончательный выбор, следует ориентировать на проводник, который имеет сечение два с половиной квадратных миллиметра, но при условии, что величина силовой нагрузки будет разбрасываться по различным розеткам одновременно. Что это дает на практике? К примеру, чтобы подключить всю бытовую технику на территории кухни необходимо установить три-четыре розетки, которые подключаются с помощью медного провода. Многие заказчики часто задаются вопросом касательно того, можно ли соединять провода разного сечения. На самом деле, делать это не стоит, так как продукция, имеющая меньший показатель сечения, может не справиться с возложенной на нее нагрузкой, в результате чего либо расплавится изоляция, либо произойдет короткое замыкание.
Если планируется подключение всей бытовой техники посредством одной розетки, рассчитать сечение кабеля придется заново, так как 2.5-миллиметровой продукции окажется явно недостаточно. Альтернативный вариант — провод, сечение которого варьируется в пределах от четырех до шести квадратных миллиметров. Жилые комнаты могут обойтись установкой проводов сечением полтора квадратных миллиметра. Окончательный выбор всегда совершается только после правильного составления расчетов.
Пользуясь программой для расчета сечения кабеля, не стоит забывать и о питании осветительных приборов. По мнению специалистов, для организации правильного питания осветительной нагрузки можно обойтись электрической проводкой сечением полтора квадратных миллиметров.
Следует всегда помнить о том, что уровень мощности на участках электрической проводки может оказаться разным. Соответственно, придется индивидуально подбирать сечение питающих проводов. Составляя расчет сечения провода по диаметру, подбирать наиболее «толстую» продукцию необходимо на вводных участках, так как они принимают на себя всю нагрузку от подключенных потребителей. Оптимальный вариант — использование вводного провода сечением от четырех до шести квадратных миллиметров.
В процессе выполнения монтажных работ обычно используется продукция типа ВВГнг, ПВС, АППВ и ППВ.
Что влияет на нагрев проводника
Нагрев электропровода –естественное явление, оно основывается на физической природе электрического тока. Это выражается в движении электронов под действием поля, оно происходит в границах проводника, что заставляет частицы во время перемещения воздействовать на кристаллическую решетку металла, из которого он создан. Неизбежным следствием этого процесса является выделение тепла, превращение энергии в тепловую. В некоторых случаях это можно рассматривать как ценное свойство, ведь на нем основано действие большого количества электроприборов. Электроплиты, чайники, грили – множество полезных предметов используется в быту.
Но в других случаях это свойство оборачивается своей противоположностью – перегревом двигателя, трансформатора, компьютера, что снижает качество их работы или просто выводит из строя. То же может относиться к передающим электричество кабелям. Существует допустимый максимальный уровень температур, который не должен быть превышен. Если это происходит, снижается эффективность, может возникнуть аварийная ситуация.
Важную роль в защите от перегрева играет изолирующая оболочка. Впрочем, ее главная функция- влагозащита. Некоторые силовые кабели снабжаются бронезащитой – они защищают от внешних факторов воздействия повышенных температур. Но это относится к профессиональным, специальным видам проводки для работы в неблагоприятных, в том числе пожароопасных условиях.
Бытовые виды кабелей выдерживают довольно высокие температуры нагрева. Для проводов с резиновой изоляцией это значения в пределах +60 гр. С. Современные полимерные варианты оболочек не реагируют на нагревание до +100 гр. С и выше.
Основной физический параметр, влияющий на нагрев кабеля– величина сопротивления материала, применяемого для их производства. Можно рассчитать образование тепла по формуле, вытекающей из закона Джоуля-Ленца из школьного курса.
Q = I2Rt2,
Q – тепло, проявляемое при прохождении тока, I –сила тока ( ампер ), R – сопротивление проводящего материала, t –время прохождения тока сквозь проводник.
Коротко: рост сопротивления и повышающаяся нагрузка на кабель вызывают более сильный нагрев. Чем больше подключено устройств, тем нагрев активнее. Сопротивление находится в зависимости от сечения кабеля. Вот почему оптимальный расчет этого показателя с учетом всех привходящих факторов является важнейшей задачей при проектировании электросетей.
