Каркасная постройка на сваях
Если не учитывать габаритные размеры и параметры нагрузки, остается лишь один тип классификации винтовых опор, а именно по типу наконечника.
- Со сварным наконечником.
- С цельным литым наконечником.
Первый вид – это экономичное решение. Наконечник присоединяется к основному стержню сварным швом. Недостаток данных решений в том, что они имеют в своей конструкции лишь одну буровую лопасть, а значит они менее устойчивы, чем цельнометаллические опоры.
На заметку
Сваи с литым наконечником более прочные и в меньшей степени подвергаются образованию ржавчины. Цельнолитые сваи выпускаются из марок СТ-25 и СТ-35 – высококачественных углеродистых сталей.
Базовая глубина залегания опор в почву – 1,5-1,8 метра. При таких значениях минимальный вес, который должна выдерживать одна свая – 1 тонна
Перед тем, как строить каркасный дом на сваях своими руками, необходимо в расчетах учесть количество свай, при этом нужно брать во внимание не только габаритные размеры, но и примерный вес будущего сооружения
Каркасные дома на сваях бывают разной конструкции на фото. Обязательно надо учесть специфичные факторы вроде предполагаемой снеговой нагрузки на крышу, характеристик почвы в точках ввинчивания свай.
Каркасник с панорамными окнами.
Расстояние между опорами
При строительстве важно соблюдать расстояние между сваями для каркасного дома, обозначенное в проекте. Равномерное распределение опор по периметру будет технологическим решением, так как различные части дома несут разную нагрузку на фундамент
Например: часть дома, в которой располагается печь значительно тяжелее, нежели пространство с кладовой или хозяйственными помещениями.
Постройка с эркером.
Практика возведения позволила подсчитать усредненное количество свай для каркасных домов различной площади:
- для домов 6х6 метров – 9 свай;
- для домой 8х8 метров – от 12 до 16 свай;
- для домов 10х10 метров – минимум 23-25 свай.
Обвязка опор
После погружения свай в землю необходимо соединить их верхние площадки между собой – провести так называемую обвязку. Обвязка позволит сформировать ростверк фундамента и в последствии смонтировать пирог пола каркасного дома на сваях. Обвязку можно провести с помощью металлических балок, деревянного бруса, двутавра – синтетического перфорированного материала.
Обвязка брусом на свайно-винтовом фундаменте.
Каркасный дом на сваях, видео демонстрирует основные моменты, которые надо учитывать при выполнении обвязки свай с помощью бруса.
Основным способом является обвязки свай с помощью бруса. Обвязочный брус пропитывают специальным составом, который увеличивает срок служба бруса в несколько раз. Брус укладывается на оголовки свай строго по центру. Стыковка обвязочного бруса в углах фундамента производится в лапу и дополнительно скрепляется с помощью скоб.
На заметку
Во втором варианте обвязка свай каркасного дома осуществляется с помощью отрезков профилированной трубы. Причем труба укладывается не на верх свай, а прикрепляется к самому стержню, тем самым выполняя роль распорки. Элементы обвязки крепятся к сваям с помощью анкерных болтов или жестких металлических штырей.
Типы фундаментов
Заменить старый фундамент дома можно на следующие виды основания:
Устройство ленточного основания
Данный вид фундаментов занимает лидирующие позиции среди оснований под любой вид дома, в том числе и под деревянный. Это обусловлено значительным сроком службы и большой прочностью данного основания. Однако на его возведение потребуется значительное количество времени, усилий и капиталовложений, что, в принципе, с лихвой окупиться при последующей его эксплуатации.
Установка столбчатого фундамента
Так как деревянный дом является достаточно легкой конструкцией, тот его вес вполне выдержит столбчатый фундамент. Такое основание обойдется гораздо дешевле и гораздо проще в реализации. К тому же устанавливать столбы можно по очереди, не поднимая весь жилой дом целиком. Для установки данного вида фундамента следует вырыть яму и установить опалубку в месте усиления или ремонта фундамента (под углом дома или в месте пересечения стен). Затем следует немного приподнять стену в данном месте при помощи домкрата, после чего залить бетонную опору или же смонтировать кирпичный столб. Затем фундамент покрывается гидроизоляцией и стена опускается. Можно переходить к следующей опоре. Главное помнить, что из-за уплотнения грунта в данном месте в последующие годы фундамент следует делать выше имеющегося на 2-4 см.
Установка столбчатого фундамента деревянного дома: схема и реализация
Замена старого фундаментного основания на винтовые сваи
Все варианты усиления опорной части здания деревянного дома имеют свои преимущества и недостатки. Но, все-таки, хотелось бы более подробно поговорить о том, как установить винтовые сваи под старый дом.
Применение винтовых сваи в качестве опор старого деревянного дома является современным и практичным вариантом усиления опорной конструкции строения. Они с легкостью выдержат передаваемую на них нагрузку и прослужат вам не один десяток лет, также они легки в установке. Их преимущество перед другими видами фундаментов заключается в том, что их можно монтировать даже в холодное время года и при отрицательных температурах и практически во всех типах грунтов, кроме каменистого (ввинтить в него сваи достаточно сложно, а в большинстве случаев вообще невозможно). Еще одним их достоинством является то, что при их применении дом приподнимается над землей, что обеспечивает дому прекрасную вентиляцию подпольного пространства, и позволяет понизить влажность и, как следствие, увеличить срок службы строения в целом.
Винтовые сваи для реставрации фундаментного основания деревянного дома
Но, как и у всего другого, у данного варианта замены старого фундамента на новый имеется ряд недостатков. Одним из них является необходимость свободного пространства сверху. Оно нужно по той причине, что свая в толщу грунта ввинчивается вертикально. А это значит, что строение необходимо будет убирать, что увеличит стоимость работ.
Монтаж свайного фундамента при осуществлении работ строительной компанией состоит из следующих этапов:
- Выезд специалиста для исследования грунта и определения его типа, а так же для осмотра дома. Это необходимо для принятия решения о целесообразности установки такого типа опор.
- Составление сметы и обоснование необходимых расходов
- При принятии заказчиком положительного решения о необходимости реконструкции фундамента составляется договор, и вноситься предоплата
- Затем происходит выполнение работ по реконструкции фундамента. Он состоит из переноса дома на временную площадку, разметки территории и установки свай. Затем, для равномерного распределение нагрузки на все сваи, опоры связываются между собой ростверком.
- Впоследствии старый дом возвращается при помощи строительного крана на свое место, и по желанию заказчика обноситься отмосткой и цоколем.
- В последнюю очередь происходит подключение всех коммуникаций, и выполняются внутренние отделочные работы
- Затем объект сдается Заказчику и происходит окончательный расчет.
При условии, что все работы были тщательно продуманы перед началом реконструкции, заменить старый фундамент деревянного дома на основание из винтовых свай можно очень оперативно, в течение нескольких дней.
Цена на данный вид работ различна для разных регионов нашей страны и зависит от многих факторов, таких как: тип грунта, время года, сложность работ и т.д. И рассчитывается для каждого заказчика индивидуально.
Это может быть полезно:
- Многовитковые винтовые сваиВинтовые сваи под домВинтовые сваи: преимущества и недостаткиНа какую глубину вкручивать винтовые сваи
Дополнительно рекомендуем почитать:
Метки: Винтовые сваи
Особенности фундамента на металлических сваях
Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:
- каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
- сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон
- вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.
Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.
Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню
Преимущества свайно-винтовых фундаментов
- Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
- Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
Винтовые сваи можно вкручивать без использования специальной техники
- Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
- Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай
- Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
- Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
- Всесезонная установка. Ввинчивать сваи можно в любое время года.
Винтовые сваи можно устанавливать даже зимой
- Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
- Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
- Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.
Недостатки винтовых свай
У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:
- Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
- Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
- Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж
- Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
- Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
- Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
- Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.
Статья в тему: Виды паркетного покрытия (+ 4 видео)
Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:
- временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
- баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
- хозпостройки, беседки, сараи, навесы, веранды, заборы;
- ворота распашного типа.
Причины проведения реконструкции
Ремонт основания проводится из-за 10 нижеперечисленных причин:
- Увеличение продольной и поперечной нагрузки.
- Ослабление кладки.
- Несущая сила почвы на участке уменьшилась по каким-то причинам.
- Крен, внутренние и внешние повреждения, расколы и трещины.
- Уровень подземных вод начал колебаться.
- Оттаивание и промерзание грунта в основании.
- Наличие карстовой деформации.
- Осадка фундамента.
- Необходимо исправление ошибок, допущенных во время проектирования дома.
- Изменение гидрогеологических условии в месте, где построено здание.
Трещина в фундаментеИсточник stroyka-sam.ru
За любой из вышеперечисленных причин должно последовать реконструкция фундамента.
Инструкция по расчету количества свай для свайно-винтового фундамента.
Как говорилось ранее, чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка. Если вы убедились в том, что такой перепад существует и, согласно плотности почвы, подходят сваи длиной 2,5 м, то их необходимо монтировать в самом верхнем ряду .
Те опоры, которые будут фиксироваться в низинах, должны быть длиннее на разницу высоты между точками их установки. Разницу вычисляют при помощи водяного уровня или нивелира с применением отвеса и рулетки. При существенном перепаде высот (более 0,5 м) рекомендуется прибавить 50 см к полученной длине свай для фундамента, так как в самых низких местах может не доставать до 20 см их высоты.
Учет разницы высоты.
Особенности технологии монтажа различных видов опорных столбов
Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.
Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.
Буронабивные
Сваи изготавливают на строительном участке. Алгоритм технологических операций:
- В обозначенных местах обустраивают шурфы на проектную глубину.
- Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
- По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
- Заготавливают арматурный каркас и помещают его внутрь скважины.
- Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
- После затвердевания выравниванию опоры на одном уровне.
Винтовые
Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:
- вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
- выравнивание выступающих частей свай на одном уровне по горизонтали;
- бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
- наваривание оголовков;
- зачистка сварных швов и покрытие гидрофобным составом.
Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.
Установка железобетонных опор буровым способом
Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:
- Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
- Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
- Сваи необходимо ввести в грунт под определенным углом.
Последовательность технологических этапов закладки свай:
- лидерное бурение шурфов;
- уборка выработанной земли;
- погружение железобетонных столбов;
- выравнивание выступающих над поверхностью конструкций на одном уровне.
Забивные
Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:
- На забивных столбах делают отметки с шагом в 1 м.
- С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
- Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
- Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.
Усиление СФ
Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.
Этапы реконструкции:
- проектирование и расчет нового фундамента;
- доставка материалов на площадку;
- подъем дома на домкратах;
- демонтаж старой силовой конструкции;
- разметка свайного поля;
- монтаж новых опор;
- обвязка свай;
- возвращение дома на исходное положение.
Процесс монтажа винтовой сваи
Устанавливать винтовые сваи зимой на небольшом участке индивидуальном участке рекомендуется после составления расчетной схемы расположения свайных опорных конструкции и глубины их закручивания.
Зимний монтаж свай
Сбор нагрузок при расчете свайных фундаментов, выполняемых зимой, не отличается от летнего производства работ. Единственно, что трудно сделать зимой – выполнить полноценные геологические изыскания грунтов с целью определения категории почвы на участке. После составления проектной документации можно приступать к устройству винтового свайного фундамента. Работы производятся в несколько этапов.
Подготовка территории
На этом этапе необходимо хотя бы частично расчистить снег с площадки под застройку для проведения разметки места расположения свайного фундамента. Убирать снежный покров со всего участка не рекомендуется, так как снег защищает грунт от глубинного промерзания. Проводить какие-то мероприятия для утепления конструкций свай не надо, достаточно убрать строительный мусор, сухую траву и, таким образом, подготовить строительную площадку для следующего этапа.
Разметка
Для проведения разметки потребуется металлическая рулетка, шпагат, арматурные колышки. Согласно заранее разработанному рабочему проекту размечаются места установки винтовых свай. Обычно расстояние между ними составляет от 2 до 2,5 м, проектная глубина заглубления – от 1,5 до 2 м. Чтобы верхние части свайных опор находились на одной проектной отметке, отбивается единый горизонтальный уровень.
Завинчивание винтовых свай
Зимний мерзлый грунт имеет значительную твердость и поэтому лучше всего использовать для этих целей специальную технику.
Применение специальной техники при монтаже винтовых опор
Выполнить такую работу вручную будет трудно. Если такой возможности нет, значит, придется прорубать небольшие углубления в виде приямков с помощью ямобура. Если земля сильно промерзла, то необходимо ее отогреть, используя обыкновенный костер.
Процесс завинчивания с помощью специальной техники производится в следующей последовательности:
- Вначале закручиваются несущие свайные опоры по углам площадки, которые монтируют в строго вертикальном положении.
- Дальше происходит последовательная установка свайных конструкций согласно рабочей схеме.
Ручной способ установки винтовых опор
Так процесс завинчивания свай технологически несложный, то часто индивидуальные застройщики задумываются над вопросом, а можно ли самому своими руками выполнить такой монтаж. Если в зимнее время почва не сильно промерзла, то решение самостоятельного монтажа винтовых опор вполне можно реализовать. Чтобы понять, как закрутить винтовые сваи своими руками, и какие для этого понадобятся инструменты и приспособления, нужно ознакомиться с порядком монтажа:
- В процессе ручного закручивания понадобится металлический лом и два рычага из труб.
- Механизированный способ закручивания потребует наличие таких инструментов, как: дрель, гайковерт и металлический швеллер для усиления конструкции.
Техника ввинчивания свай заключается в поэтапном выполнении:
- В готовое технологическое отверстие, расположенное в верхней части сваи, вставляется лом или вал.
- Производится закручивание свай вращательным движением. Для контроля горизонтальности используют строительный уровень.
Закрученную винтовую сваю проверяют на отклонение по вертикали. Если величина отклонения больше 2 градусов, то это означает неправильность монтажа и опорную конструкцию придется выкручивать.
Видеопример самостоятельной установки винтовых свай:
Заливка бетоном
После монтажа свайного поля согласно технологии производства работ необходимо заполнить свайные полости бетонной смесью. Так зимой продолжительность светового дня небольшая, то бетонные работы обычно выполняют на следующий день после монтажа свай. Чтобы бетон при низких температурах не терял своих эксплуатационных свойств, в него добавляют антиморозные добавки, способные снизить температуру замерзания и кристаллизации воды до 30 градусов ниже ноля.
Применение таких добавок существенно повышает стоимость бетона, но оставлять полости металлических винтовых свай незаполненными – означает возникновение рисков потери прочности свайного фундамента из-за возможного изгиба.
При замерзании бетонной смеси в теле свайной конструкции вследствие расширения ледяных кристаллов может произойти нарушение целостности и разрыва сваи.
Демонтируем старый фундамент
Дом поднят на необходимую высоту и закреплен временными опорами, а это означает, что можно приступать к демонтажу старого фундамента.
Всю кладку необходимо разобрать, используя весь подручный инструмент. Для демонтажа свай понадобится специальное оборудование, так как они могут залегать достаточно глубоко в земле.
Часть материалов, которые сохранятся при демонтаже, может быть использована для возведения нового фундамента. Стоит оставлять только качественные материалы. Те элементы, на которых уже появились трещины, для дальнейших работ не пригодны.
Преимущества и недостатки
Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.
К общим достоинствам всех типов свай следует отнести следующие:
- Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.
Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.
- Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
- Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
- Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.
Недостатки свайной технологии:
- Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
- Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.
Для частного дома
Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.
Преимущества свайной технологии для частного строительства:
- возможность закладки фундамента своими руками (винтовые, набивные сваи);
- при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
- ремонтопригодность.
Почему не стоит строить частный дом на свайном фундаменте:
- значительные теплопотери за счет подъема дома над уровнем земли;
- трудоемкая процедура инженерных расчетов;
- на участке наблюдается высокая сейсмическая активность.
Разных видов свай
Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:
| Тип опор | Преимущества технологии | Недостатки технологии |
| Забивные железобетонные |
|
|
| Забивные стальные |
| |
| Забивные деревянные |
|
|
| Буронабивные |
|
|
| Винтовые металлические |
|
|
| Винтовые железобетонные |
|
|
Полезные советы как избежать ошибок.
Конечно же, чтобы избежать большого количества ошибок и сделать долговечную основу для дома очень важно придерживаться строительных норм, или, как их еще называют Сводов Правил. Но здесь будет небольшая подсказка, как избежать некоторых ошибок при возведении свайно-ленточного фундамента своими руками
- Все опоры фундамента, должны находится на одном уровне от земли. Этому может помешать неровная поверхность. Так как сваи необходимо устанавливать в непромерзающий слой грунта, ниже точки промерзания, то, возможно, некоторые из них придется подрезать (конечно же, если речь идет не о буронабивных сваях). Поэтому, если нет уверенности в абсолютной плоскости участка, то лучше обратиться к геодезисту, который поможет разобраться с этой проблемой.
- Ни в коем случае не стоит упускать пункты, в которых присутствует песчаная подушка. Хоть это и может показаться несерьезным, но она необходима для повышения устойчивости фундамента, поэтому не стоит закрывать на нее глаза, относиться к этому шагу легкомысленно.
- Не стоит начинать какую-либо, даже подготовительную, деятельность по установке свайно-ленточного фундамента без предварительно подготовленного проекта с точным расчетом. К сожалению, на глаз такая работа не делается. Тем более, если этот опыт является первым. Всегда есть возможность сэкономить силы, нервы, финансы, обратившись за помощью к более умелым строителям.
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Этапы работ по отделке цоколя каркасного дома на винтовых сваях
У нас были листы размером 1200 мм на 1800 мм (можно брать и на 2000 мм), просвет между землей и домом стандартный для сухой местности 500 мм. Поэтому очень удобно было резать поперек ребер жесткости один лист на 4 равные части по 1200 мм на 450 мм (как раз остается вентиляционный зазор), используя ножницы по металлу. Стоимость 475 руб. за лист, таким образом, погонный метр нашего цоколя стоит всего 99 руб., в то время как самый дешевый цокольный сайдинг выйдет 480 руб. за погонный метр не считая стоимости необходимой обрешетки.
Так выглядел зазор между каркасным домом на винтовых сваях и землей до установки самодельных цокольных панелей.

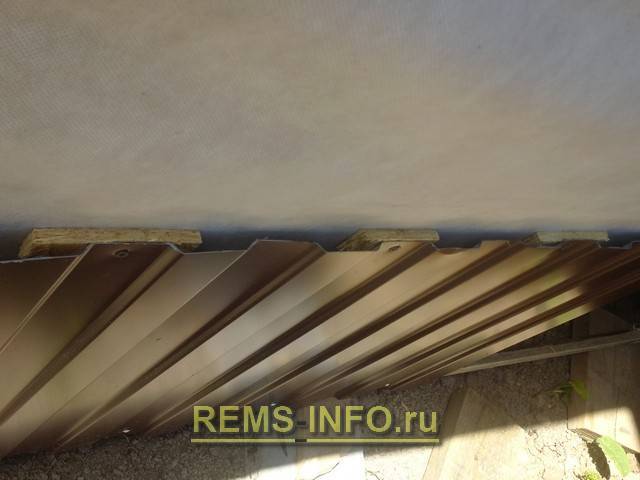

Разрезанные части профилированного листа прикручивали саморезами непосредственно к деревянной обвязке нашего фундамента.
Для того, чтобы не потребовалось делать отлив с цоколя, было принято решение расположить профнастил под уровень основного сайдинга, т.е. нужно было чтобы профнастил располагался на одном уровне с еще неотделанной стеной. В некоторых местах на листы ОСБ приходилось подкладывать «вкладыши», чтобы было вровень со стеной.
Нижний край листов саморезами связали бруском. Получилась достаточно устойчивая конструкция, которая не потребовала привязки к самим сваям.
Теоретически в дальнейшем можно закрепить к сваям.
На углах листы согнули, это дает дополнительную жесткость. Гнуть нужно в определенных местах, чтобы встал угловой профиль, не на ребре жесткости.
Поверх листов уже крепятся стартовые планки основного фасадного сайдинга.
В итоге получилось так:
На наш взгляд красиво. Остается только сделать отмостку.
