Как сделать заземление в частном доме, на даче

Для чего применяется система уравнивания потенциалов

Теперь о СУП — системе уравнивания потенциалов. К дому подходят различные инженерные коммуникации: водопровод, газ, канализация и т.д. В случае неисправности в электросети (хотя бы то же пресловутое отгорание нуля или, например, пробой изоляции на корпус какого-либо электроприбора) возможно появление опасной разности потенциалов (т.е. напряжения) между шиной PE (т.е. корпусами электроприборов) и трубами или другими металлическими конструкциями, которые имеют с ними контакт. Чтобы этого не случилось, все стационарные металлические конструкции (трубы, арматура, ванны, раковины, поддоны, дверные рамы и т.д.) соединяются с системой заземления проводами достаточного сечения. При этом, прежде чем заземлить газовую трубу, нужно выполнить ряд требований и согласовать с соответствующей службой.

Кроме СУП, часто встречается такое понятие, как ДСУП — дополнительная система уравнивания потенциалов. Это относится к ванным комнатам и другим помещениям, где соседствуют вода и электричество. То есть в помещении с повышенной влажностью ставится коробочка с клеммником, называется коробка уравнивания потенциалов (КУП), от которой заземляющие проводники разводятся ко всем металлическим конструкциям. Кстати, если трубы пластиковые, то делаются специальные металлические вставки, которые тоже подсоединяются к системе ДСУП. Также, если в полу имеется система электрообогрева или проходит электропроводка, то между ними и покрытием пола укладывается сетка из арматуры, которая тоже соединяется с ДСУП. Приспособлений для присоединения заземления к чему-либо существует великое множество, на все случаи, некоторые из них для убедительности привожу на фото ниже:

Кстати, нельзя применять СУП в отдельно взятой квартире многоквартирного дома. Это чревато тяжелыми последствиями. Вообще, данная статья написана в основном для владельцев частных домов, которым приходится заботиться об электробезопасности самостоятельно. Квартиры — это отдельный вопрос, здесь многое зависит от того, когда построен дом, когда в нем был капитальный ремонт, какая система электропроводки в доме. Конечно, все нюансы такого сложного вопроса в рамках одной статьи охватить невозможно, поэтому консультируйтесь всегда со специалистом на месте, и доверяйте такую работу только квалифицированным работникам. Ибо от этого завистит жизнь ваша и окружающих вас людей.

Разрабатываем схему

Первым делом необходимо определиться со схемой заземления в частном доме, по которой Вам нужно будет сделать всю систему.

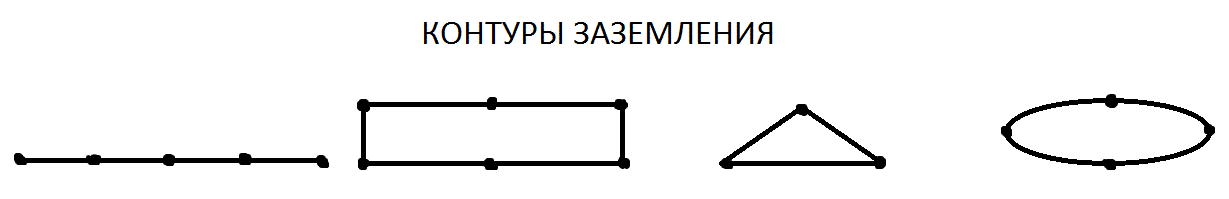

На сегодняшний день популярностью пользуются две схемы:

• Замкнутая (в виде треугольника). Ее преимущество в более надежном функционировании, т.к. если металлическая перемычка между штырями повредится, система будет все равно работать (с другой стороны). Все размеры треугольника указаны на картинке:
• Линейная. В этом случае все штыри вкопаны в одну линию, причем ряд соединяется последовательно. Минус такой системы заземления дома в том, что при повреждении первой перемычки она вся выйдет из строя (принцип гирлянды).

Мы рекомендуем Вам сделать заземление в частном доме по схеме треугольник, т.к. по сути, монтажные работы не изменятся (все равно придется копать три ямы и вбивать три штыря), но при этом эффективность будет в несколько раз выше, чем при рядной схеме. Более подробно о заземлении треугольником мы рассказали в отдельной статье!

Помимо выше предоставленных схем заземления в частном доме, можно сделать свой вариант. К примеру, забить уголки прямоугольником либо овалом. Для примера рекомендуем Вам распечатать четыре наиболее популярных варианта:

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Удельное сопротивление грунта

Любой проводник электрического тока имеет удельное сопротивление. Какой-то проводник лучше, какой-то хуже проводит ток. Например, медь, алюминий или вообще нихром. Подобно можно классифицировать и грунты. Удельное сопротивление грунта – это его способность проводить электрический ток. Самый плохой проводник – камень, в сухом виде, при отсутствии солей это практически диэлектрик. Самый лучший проводник – очень влажный грунт. Остальные имеют промежуточные значения.

Казалось бы, у чернозёма отличные показатели, но он залегает лишь на поверхности земли. Чтоб миновать сезонно замерзающие грунты приходится иметь дело с грунтами ниже глубины промерзания. Какие расчётные параметры брать для заземляющего устройства в конкретном месте, можно определить только разведочным шурфом или наблюдением, при земляных работах.

Если грунт чистый песок или глина, берём их значения, но смешанный грунт нужно классифицировать. Например, возьмём немного глины в ладони, пытаемся раскатать в жгут. Если это удаётся и получается тонкий жгутик, это чистая глина. Когда он рвется на сантиметровые отрезки – это суглинок. Когда тонкий жгут не раскатывается и рвётся – супесь, совсем не раскатывается – песок. Из всех пород шурфа в расчет берётся вид с самым худшим удельным сопротивлением. Ещё померять удельное сопротивление грунта можно специальным прибором, олько мало кто имеет такую возможность.

На проводимость грунтов значительно влияет количество влаги в земле. Чем её больше, тем электрические характеристики лучше. Поэтому удельное сопротивление грунта зависит от климатических и сезонных изменений. По этой причине заземляющего устройства рекомендуется проводить в самое засушливое или морозное время. Однако, чтобы проводить расчёты в любое время года, ввели сезонные коэффициенты. Они учитывают климатические условия местности, где планируется установка заземления. Уже с поправкой, удельное сопротивление грунта принимается в расчёт.

Схема и монтаж

Специалисты в области электротехники настоятельно рекомендуют использовать готовые схемы по установке заземляющих конструкций. Готовое оборудование можно приобрести в специализированных магазинах. К заземляющему комплекту прилагается соответствующая схема подключения и монтажа. Комплект сертифицирован и имеет гарантию на эксплуатацию. Но такую конструкцию можно сделать самостоятельно. Наиболее распространенные заземляющие конструкции имеют форму треугольника и квадрата. Первый способ более экономный.

На месте, где будет установлена защитная конструкция, нужно начертить условный равносторонний треугольник. Его вершины должны быть на расстоянии 1,5 м друг от друга. По контуру выкапывается траншея глубиной в 1 м. В местах вершин будут забиты 3 основных проводника – круглая арматура (диаметр – от 35 мм, длина – 2-2,5м). Арматура забивается в землю, затем они должны соединиться металлической шиной (ширина – 40 мм, толщина – 4 мм). Крепление осуществляется сваркой. Заземляющий провод будет отходить от конструкции к распределительному щиту.

Затем траншея зарывается. После завершения монтажных работ нужно провести проверку заземляющего контура. Для этого используется специальное оборудование, которое позволяет измерить сопротивление на отдельных участках земли (до 15 метров от заземляющей конструкции). При правильной установке сопротивление не будет превышать 4 Ома. При более высоких значениях нужно перепроверить места соединения. Мультиметр для проверки не подойдет.

Готовые комплекты заземления для дома

Если все делать самому, можно прилично сэкономить. Но если времени свободного не хватает, а деньги есть, можно приобрести готовые элементы заземления для частного дома. Тогда не придется пользоваться сваркой. Самыми популярными являются:

1. ZandZ – контуры с единственным или несколькими электродами из нержавейки. Заглубляются до отметки 10 м. Цена зависит от длины штырей. Так, система из пяти электродов обойдется в 23 тыс. руб.
2. Galmar – длина электродов доходит до 30 м. В среднем придется заплатить более 40000 рублей.
3. Представлен российским производителем, который адаптировал систему к нашим условиям эксплуатации. стоимость – от 7500 рублей.

В принципе, зацикливаться за этих представителей российского рынка не стоит. Есть масса не менее эффективных средств защиты электропроводки, бытовых приборов и пользователей. В любом случае, покупая готовый комплект, придется потратить деньги.

Выбор места для монтажа

От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:

Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.

При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
   • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
   • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).



















Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Как быстро забить основные заземлители

Когда требуемые расчёты выполнены, наступает очередь монтажа. Тривиальная, на первый взгляд, задача забить электроды в землю может обернуться испорченным металлопрокатом просто из-за незнания механики процесса.

Грунт на глубине более метра достаточно плотный и находится под давлением. Почва плотно обжимает стальной стержень, при этом силы трения препятствуют погружению и растут вместе с площадью соприкосновения при каждом ударе. Мороки добавляют встречающиеся на пути обломки твёрдой породы, иногда электрод разумнее выдернуть и вбить в новом месте.

Заземлители нужно правильно заточить перед забивкой. Общий угол скоса острия должен быть порядка 30–35º. От края острия нужно отступить около 40 мм и свести спуск под более тупым углом, около 45–50º. Тавр, двутавр и швеллер могут иметь несколько спусков, прутья до 24 мм рекомендуется острить ковкой с медленным отпуском.

Забивать стальные стержни лучше всего вручную, кувалдой около 7–10 кг. Да, вибрационное погружение работает лучше, но соответствующее оборудование не так просто достать и допускается его использовать не везде. Основная проблема при забивании — деформация хвостовика от частых ударов, поэтому бить нужно через бабку специальной формы, надевающуюся сверху на электрод и не позволяющую ему согнуться или расплескаться сверх меры. Также можно периодически обрезать УШМ край электрода по мере сплющивания или подливать в приямок воду небольшими порциями.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.

• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Напутствие и выводы

Защитное заземление значительно снижает напряжение, под которое может попасть человек

После выполнения всех операций желательно провести проверку сопротивления созданного контура. Для этого используется специальный прибор, называемый мегомметром или меггером. Если такого прибора нет – не беда. Можно воспользоваться старым дедовским методом. Для этого потребуется лампа на 100 Вт с патроном и подключенной парой проводов. Один из них требуется зачистить и подсоединить к сваренному контуру, а второй – включить в электросеть, например, при помощи удлинителя. Если лампа будет гореть ярко, тогда все сделано абсолютно правильно и причин к опасению нет.

Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования и электрических установок бытового назначения

Проверка заземления с помощью лампочки

Заземление лучше готовить сразу во время проектирования дома

Маркировка и присоединение заземления

Заземление гарантирует безопасность использования электроприборов и защищает от риска возникновения короткого замыкания

Затраты на материалы необходимые для создания контура не так велики, а необходимый инструмент всегда можно найти не только на рынках, но даже и у соседей. Даже если у вас никогда не будет проблем с электропроводкой и бытовой техникой, заземление будет для вас надежной страховкой и успокоительным для нервов.
