Баня на винтовых сваях

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

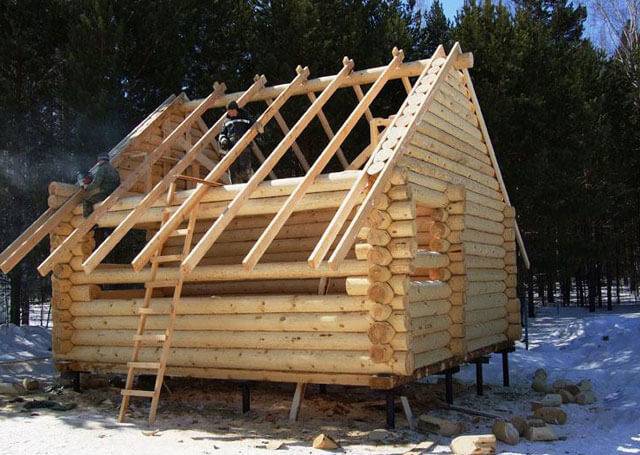

Как вывести стены и крышу

Свайный фундамент позволяет строить любые здания, даже довольно сложной конструкции. Эффектно будет смотреться баня в срубе из бревен, однако, намного быстрее и проще выгнать каркасные стены. Для этого потребуется обрезная доска с параметрами 150×50 мм или 150×100 мм в зависимости от толщины ростверка.

На начальном этапе нужно определиться с типом крыши и высотой стен строения. В случае с односкатной крышей, балки для нее с одной стороны делают несколько длиннее. А вот для двускатной крыши все элементы стропил будут одинаковой длины.

Угловые опоры выполняются из брусьев 150×150 мм или 150×200 мм. Их крепят между собой не только уголками, но и шиповым способом. Это значит, что в торце бревна делают выступ 50×50×50 мм и заводят в подходящее по размеру отверстие. Потом производят монтаж металлических уголков и устанавливают временные укосины, чтобы опоры оставались в вертикальном положении.

Далее к ростверку с помощью металлических уголков крепят обрезную доску с шагом в 60 см. Если расстояние между сваями составляет 1,2 м, то каждая вторая доска будет примыкать к опоре, что обеспечит дополнительную устойчивость. Между досками нужно установить подкосины.

Теперь все установленные балки можно соединить в единую конструкцию с помощью верхней обвязки.

Следующим этапом нужно будет соорудить надежное покрытие и произвести утепление полов в бане на сваях.

Для укладки будущего напольного покрытия понадобится прикрепить лаги. Их укладывают на ростверк и прикручивают к нему с помощью саморезов и металлических уголков. Причем располагать лаги можно не только поверх ростверка, но и между отдельными его бревнами.

На следующем этапе с нижней стороны лаг производится монтаж обрезной доски и выполняется утепление пола бани на винтовых сваях. Для этого, в получившиеся промежутки между лагами, на доску кладут слой гидроизоляции и любой вид утеплителя. Вся конструкция зашивается сверху той же доской, фанерой или плитами ОСП.

Столбы из кирпичей

Сваи/столбы для фундамента бани можно также сделать из кирпичей или бутового камня, которые связываются между собой  при помощи бетонного раствора. Тогда фундамент называется столбчатым. Выбор места расположения и расстояние между опорами аналогичны. Изменяется  техника изготовлени — кладут кирпичи на раствор.

Столбчатый фундамент делают по той же технологии. Земляных работ будет больше: придется рыть яму для каждого столба

В углах ставят их  квадратного сечения (не менее 38*38 см), промежуточные делают прямоугольными 38*25 см.  Чтобы сэкономить на кирпиче (бутовом камне) половину глубины ямы можно заполнить песком крупной фракции. Песок засыпают слоями по 10-15 сантиметров, каждый слой заливают водой и тщательно трамбуют.

Кирпичные сваи/столбы делают выше уровня грунта на 30-40 см. Пространство между ними затем закладывается кирпичом (толщина – кирпич или полкирпича). Эти кирпичные стены нужно заглубить на 25-30 см в грунт. Сваи и стены выравнивают при помощи раствора, покрывают слоем рубероида для обеспечения гидроизоляции.

Как правильно укладывать дощатый пол в парной

Заранее важно рассчитать расход и нарезать пиломатериалы. Выполняется трамбовка грунта

Укладывается рубероид в несколько слоев. Стыки промазываются битумной мастикой

Выполняется трамбовка грунта. Укладывается рубероид в несколько слоев. Стыки промазываются битумной мастикой.

Установка балок

В бревенчатой постройке под парилку пол делается на возвышении. Для этого рекомендуется подкладывать брус 7*10 см. Выкладывается по всему периметру. За счет этого повышается прочность основания. Основная часть нагрузки приходится именно на брусья.

Расстояние от брусьев до лаг ‒ от 1 см. Когда сруб даст усадку, такой зазор защитит сооружение от деформации.

Дальнейший порядок следующий:

  1. Балки равномерно распределяются по всему полу. Те, что находятся по центру, удерживаются опорой на две стенки, которые находятся напротив. Дополнительное усиление ‒ два больших столба.
  2. Фиксация балок с основанием выполняется анкерами. Сечение ‒ 12 мм, длина ‒ от 14 см.
  3. Проделать отверстия ‒ ответственная процедура, которая требует аккуратности. Иначе есть риск растрескивания установленной конструкции.
  4. Крепеж выполняется сквозь брус или сверху него. Когда анкер проходит через брус, длина берется на пару сантиметров меньше.
  5. На 1 балку хватит 4 анкера.
  6. К опоре фиксация проводится металлическими уголками размерами 6*6 см. Балка соединяется сначала саморезами с уголком, с опорой ‒ шурупами.
  7. С каждой стороны балки ставится по 1 элементу крепежа.

Верхняя линия под плинтус должна быть минимум на 5‒10 мм ниже, чем порог. Отмечается расположение досок, направление наклона от одной стены к другой.

Монтаж лаг

Производится сверху балок согласно разметке. Если нужно, то лаги подрезаются. Формируется уклон (не более 2 см) в сторону слива.

Элементы крепежа ‒ перфорированные уголки из металла. Прекрасно выдерживают большие нагрузки. Имеют много отверстий для удобного подбора угла фиксации. Поэтому не стоит в каждый из них вставлять саморез. С каждой стороны хватит до трех штук. Крепятся сбоку и снизу, увеличивая прочность сооружения.

Если на поверхности лаг замечены сучки, другие дефекты, то в этом месте крепеж не проводится.

Сверху лаг рекомендуется настелить гидроизоляционный материал с напуском от 20 до 30 см, чтобы потом прикрепить к настенной гидроизоляции.

Еще один вариант фиксации лаг ‒ использование лагодержателей по принципу шип-паз.

Опытные строители крепеж лаг выполняют по натянутой веревке, чтобы соблюсти уровень и ускорить процесс.

Обрешетка

К лагам гвоздями прибивают деревянные рейки или куски тонких досок. Сверху кладется утеплитель. Отлично подойдет минеральная вата. Можно дополнить изоляционной фольгой.

Используемые рейки пропитываются защитным антисептиком.

Укладка доски

Выполняется в такой последовательности:

  1. Щели между уложенным утеплителем и деревянными элементами проходят монтажной пеной. По возможности остатки выступившей пены не надо срезать, иначе в поры попадет вода и пена потеряет свои защитные свойства. Обрезать необходимо только, если пена становится препятствием для крепежа досок.
  2. Доски нарезаются требуемых размеров. Если углы помещения не одинаковые, то каждый из деревянных элементов вырезается отдельно.
  3. Все отрезанные доски отмечаются номерами, чтобы не запутаться.
  4. Торцы каждого пиломатериала должны вплотную входить в проемы сливного лотка. Подгон под размеры проводится вручную.
  5. Укладываются на пол доски по номерам. Проще всего работать с сухим деревом. Если же сырье напиталось влагой, то придется каждый элемент притягивать к другому.
  6. Доски крепятся с двух краев метизами, гвоздями, саморезами (на выбор), но предпочтительнее и быстрее – метизами.
  7. Длина крепежных элементов зависит от толщины дерева.
  8. При использовании гвоздей длина берется равной двум толщинам досок.
  9. Запениваются зазоры между стенами и полом.
  10. Крепятся плинтуса (деревянные или пластиковые) на маленькие гвоздики, саморезы.
  11. Укладка шпунтованного сырья делается в пазы. Саморезы должны плотно заходить в дерево.

Между лагами и досками оставляется зазор до 3 см для лучшего проветривания, быстрого просушивания пола и длительной эксплуатации.

Как устроена система: когда можно обойтись без септика, существуют ли бани без стока

Без септика можно обойтись тогда, когда есть возможность подключиться к центральной канализации. Если в бане не будет санузла, то требования слегка снижаются — можно сделать один колодец, засыпав его дно щебнем.

Если в помещении бани туалет не оборудован, то использованная вода будет практически чистой, то есть слишком сложная конструкция здесь не нужна.

Если с/у устанавливать не планируют, то в сауне можно не делать особую систему, отвечающую за фильтрацию. Еще один вариант — установить колец, в котором дно не предусмотрено. Так, вода будет самостоятельно уходить, проникая в грунт. В том случае, если в бане имеется с/у, необходим септик, включающий несколько камер.

Обычно материал для септика выбирают в зависимости от уровня подземных вод. Если отметка высокая, то не стоит не отдавать предпочтение металлическим и ПВХ бочкам. Их лучше использовать, если УГВ не превышает критической отметки. Слив для бани из бочки — идеальный вариант для песчаных грунтов.

Глубину и габариты септика нужно подбирать индивидуально. Например, при значительной глубине берут меньший диаметр материалов. Зона, отведенная под септик, должна быть доступна для откачки АС машиной или специальным насосом.

Информация. Если рядом с вашим участком расположен сливной коллектор, то обустроить систему канализации не составит особого труда. Нужно подвести к нему сливную трубу из бани. Сброс может осуществляться самотеком либо с помощью насоса.

Основная конструкция

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды.

Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.

Виды свай

Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:

  • забивные железобетонные;
  • винтовые металлические;
  • буронабивные.

    Разница между буронабивными и забивными сваями из бетона

Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.

Предлагаем ознакомиться Хамам в квартире в ванной комнате своими руками

Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.

Расположение

Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.

Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями

Размеры

Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несушая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучнистых грунтах). Есть два варианта определения требуемой глубины свай:

  • ниже уровня промерзания на склонных к пучению грунтах,
  • до уровня несущего слоя на сыпучих и нестабильных почвах.

Диаметр труб может быть разный

В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.

С ростверком и без

В некоторых случаях сваи между собой связываются в единую конструкцию при помощи деревянных брусьев или стальной трубы квадратного сечения (иногда — уголка). Эту обвязку называют ростверком, а фундамент — свайно-ростверковым. Эта обвязка нужна если стены будут из блоков, кирпича или каркасными, и совсем не обязательна, если будет сруб.

Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк

Конструкция фундамента

Буронабивной свайный фундамент для бани

  • Чтобы исключить необходимость постоянно вычищать сорняки и другие растения из-под бани, можно сделать насыпь из песка. Осуществить это реально следующим образом: по всей площади укладываются листы рубероида с нахлестом около 10 см. Наверх засыпается слой песка в 15‒20 см. При помощи трамбовки производится уплотнение. В завершение процесса можно пролить водой.
  • Устанавливаем основание для стен – ростверк. Для него нам понадобятся бревна размером от 15×15 см, если общий вес здания будет значительным, то не пожалейте и возьмите брус 20×20 см. Размер будет соответствовать длине всех стен и перестенков.
  • Если наш фундамент изготовлен из бетонных свай, тогда под древесину необходимо уложить гидроизоляцию. Для этих целей подойдет плотная строительная пленка, бикрост или рубероид.
  • Сначала бревна просто укладываются для того, чтобы изготовить стыки, а также подогнать окончательно по размеру.
  • Для того чтобы соединить их между собой, необходимо выполнить углубление на торце, глубина которого будет равен половине ширины бревна, а ширина стыка будет соответствовать ширине бревна, которое будет укладываться.
  • Закручиваем по одному саморезу во внешние углы и проверяем диагонали, при необходимости смещаем, чтобы достичь одинаковых значений.
  • После подгонки укрепляем при помощи второго самореза. На внутренний угол лучше закрепить металлический уголок.
  • Если наши сваи выполнены из металла, тогда крепить ростверк необходимо к площадкам, которые были наварены. Вначале просверливаются отверстия и снизу закручиваются саморезы. В бетонные сваи крепление производится при помощи анкерных болтов.

Плюсы и минусы


Строительство бани на опорах винтового типа пользуется заслуженной популярностью. Такие основания намного экономичнее обычных. При возведении бани опоры можно установить за 1-2 дня.

Монтировать опоры можно вдвоем, специальное оборудование не потребуется. Устанавливать сваи можно на участках любой сложности.

Возможно выполнить строительство на лесных полянах, между деревьями. Расчищать площадку и удалять кустарники не нужно.

Информация. Вынимать грунт, убирать строительный мусор, который остается после строительства обычного фундамента, из-под свайного основания не обязательно. Это значительно сэкономит силы.

Свайно-винтовой фундамент отлично подходит для строительства бани на почвах, водоносные слои которых находятся на высоком уровне. Также можно установить опоры на слабых грунтах. Винтовые сваи обеспечивают высокою степень устойчивости основания, ведь они, опускаясь вниз, достигают твердых слоев грунта.

Достоинством такого фундамента можно назвать то, что к бане на винтовых сваях всегда можно сделать пристройку, которая не будет «гулять» из-за того, что имеет отдельное основание.

Опоры винтового типа отличаются отличной несущей способностью. Стоит отметить, что при их установке грунт не изменяет свою структуру, только становится более плотным. Лопасти, которыми оборудованы сваи, равномерно распределяют нагрузку. Первыми их решили использовать советские инженеры. Такие элементы конструкции способствуют сопротивлению морозному пучению.

Внимание! Достоинством винтового фундамента является практически полное отсутствие усадки. Это означает, что возводить баню или любую другую постройку можно сразу после завершения установки опор

Строительством можно заниматься в любое время года. Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций.

Достоинства такого типа фундамента неоспоримы, но технология имеет и ряд недостатков. Главным можно назвать то, что сваи выпускают из металла

Этот материал подвержен коррозии, поэтому важно выбрать компанию-производителя, которая при выпуске опор строго придерживается технологии изготовления

Важно! Если на участке каменистый грунт, обычные сваи для мягкой почвы не подойдут. Монтаж на скалистых участках возможен только с использованием спецоборудования, или специальных видов свай

Но это существенно увеличивает стоимость строительства.

Установив опоры винтового типа, можно возвести только постройку без подвала. Впоследствии его можно достроить, но его утепление потребует существенных финансовых вложений. Это приведет к тому, что стоимость свайного фундамента сравняется с ленточным.


Ниже Вы можете посмотреть видео о плюсах и минусах винтовых свай, и фундамента из них:

Подготовка строительной площадки

Чтобы правильно обустроить фундамент для бани 4х6 м, ленточный или любой другой, и возвести затем саму постройку, необходимо составить масштабный план будущей бани. Затем нужно подготовить площадку к строительным работам. Для этого выбранный участок нужно освободить от насаждений, мелких надворных построек, лишних предметов и мусора. Затем площадку нужно разровнять и разметить строго по плану.

Для проведения разметки и изготовления фундамента понадобятся:

  • рулетка;
  • строительный уровень;
  • угольник;
  • шнур или веревка;
  • молоток или киянка;
  • строительный нож;
  • колышки;
  • лопаты совковые и штыковые;
  • носилки;
  • ведра;
  • корыто;
  • мастерок;
  • миксер строительный;
  • ножовка.

Сначала отмечаются углы планируемой постройки. Здесь нужно установить колышки из дерева, арматуры или, например, тонкой трубы. Между ними натягивается шнур или веревка. Ровные углы формируются при помощи угольника. Чтобы шнур был натянут ровно, между угловыми колышками нужно вбить дополнительные отметки. Следует помнить, что при разметке под фундамент необходимо прибавить примерно по 10 см (в зависимости от выбранного типа основания) с каждой стороны.

Ошибки, допущенные при натягивании шнура, помогут выявить контрольные шнуры, натянутые по диагонали между противоположными углами. Если длина диагоналей разнится на 3 см и более, значит, разметка проведена неверно.

Свайный фундамент под баню — основные этапы проведения работ

Винтовой фундамент для бани требует соблюдения четкой последовательности строительных работ:

  1. Проектирование. Важнейший этап, обуславливающий не только основные технические принципы, но и конечную стоимость, в которую обойдется фундамент для бани. Следует учесть следующие базовые факторы:

  • Плотность грунта, на котором будут строить баню, глубина его промерзания, уровень наклона к горизонту, степень пучинистости и так далее.
  • Требуемое расстояние между сваями. Данный параметр зависит от полученных результатов анализа грунта, в котором обустраивается фундамент. Как правило, их вкручивают на расстоянии не более трёх метров.
  • Диаметр и длина сваи, а также конструкция ее наконечника. Диаметр трубы обычно стандартный – 108 мм, что касается наконечника, то его выбор обуславливается особенностями грунта. Обычно основания бани достаточно сварного широколопастного наконечника (СВСН-108), однако для плотных грунтов лучше использовать литые решения. Длина трубы сваи также выбирается на основании несущих характеристик грунта.

Подготовка участка. Винтовой фундамент может устанавливаться в любое время года, однако необходимо провести ряд подготовительных работ

В частности, перед установкой свай осуществляется очистка участка от мусора и веток, кроме того, важно убедиться, что поблизости не проходит трубопроводная или кабельная сеть. Также, в зимнее время, важно не убирать снег с участка, где будет происходить монтаж

  1. Расстановка свай. Конкретные места для ввинчивания должны быть указаны в разработанной проектной документации на баню. Кроме того, следует придерживаться рассчитанной глубины ввинчивания, чтобы избежать деформации стали.
  2. Последовательность установки выглядит следующим образом:
  • Подготовка. Вначале для каждой сваи выполняется небольшое углубление – «приямок» (около 15-20 см).
  • Вкручивание. До 133-го диаметра свая может быть закручена вручную при помощи перпендикулярных рычагов. Ручная закрутка получается даже качественнее по сравнению с механизированной.
  • Проверка вертикальности. Лучше всего осуществлять корректировку выравнивания по ходу вкручивания, поскольку исправить ошибку очень сложно.
  1. Бетонирование. Винтовые сваи бетонируются для вытеснения кислорода и обеспечения повышенной антикоррозийной защиты и долговечности фундамента. Для этого в каждую сваю засыпается пескоцементная смесь. Если сваи после вкручивания оказались неодинаковой высоты, следует их предварительно подрезать болгаркой. Под баню, как и любое другое здание, фундамент должен быть идеально ровным.
  2. Установка обвязки. К данному этапу можно приступать сразу после заливки смеси. Если обвязка фундамента для бани будет из бруса, то балки следует притянуть к головкам при помощи шурупов-глухарей. Затем все швы в обязательном порядке обрабатываются эпоксидным составом или эмалью.
  3. После обвязки можно сразу приступать к строительству самой бани.

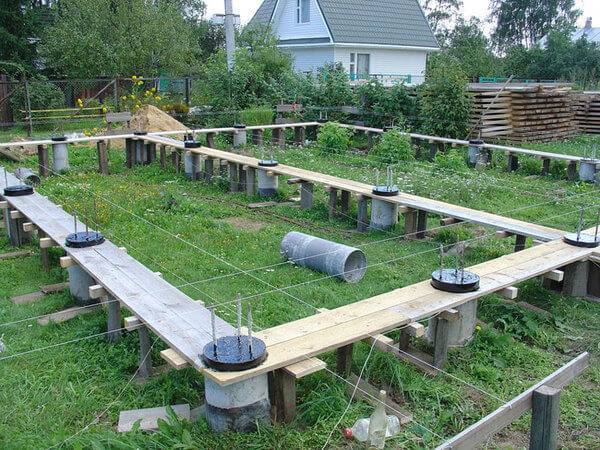

Схема создания буронабивного основания

Строительство буронабивного фундамента представляет собой более трудоемкую задачу.

Порядок действий:

Разметка участка

Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.

Затем с помощью колышков отмечаются точки создания буронабивных свай.

Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.

Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.

Бурение скважин

По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.

Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.

Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.

Армирование

В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.

Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.

Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.

Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.

Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.

Заливка бетона

Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.

Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.

После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.

Обвязка

Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.

Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.

Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.

В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

  • Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
  • Площадку для строительства очищают от мусора и производят разметку территории.
  • Отмечают точки, где будут монтироваться сваи.
  • На каждом участке проделывают углубление в 30-50 см.
  • В ямку вставляют сваи, в которые продет рычаг для маневрирования.
  • Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
  • Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
  • Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
  • На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

  • С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
  • Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
  • По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
  • В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
  • Из цемента М350 подготавливают раствор.
  • Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
  • Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
