Печь-барбекю из кирпича своими руками: чертежи и порядовка

Порядовка и схема кладки

https://youtube.com/watch?v=oylkEIHYiII

Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

Работу можно считать оконченной. Покуда раствор будет засыхать, остается подумать о внешней отделке и надежной защите от капризов природы.

Рекомендуем прочитать инструкцию по изготовлению фальш камина своими руками

Отделочные работы

Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию

Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются

Сварив коптильную камеру, расширится функциональность печи.

Видео инструкция

Заключение

Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Кладка барбекю из кирпича

Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

Видео

Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

Обустройство топки барбекю

Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

Стандартные размеры топки:

  • ширина – 70 см;
  • высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
  • глубина – 60 см.

После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

При выполнении работ рекомендуется придерживаться следующий правил:

  1. Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
  2. Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
  3. Дно топки должно быть максимально ровным – это упростит его чистку от золы.

Строительство дымосборника печи барбекю

Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

Важно! При устройстве трубы необходимо следить за ровностью кладки – на выступах внутри дымохода будет собираться копоть.

Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

Для работы потребуются:

  • листовая сталь толщиной минимум 1,5 мм;
  • молоток;
  • сварка;
  • клепальный аппарат;
  • болгарка.

Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

Порядок работ:

  1. Из листа металла вырезают детали нужной формы и размера.
  2. Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
  3. Изготавливают из металлического листа трубу высотой 2 м или выше.
  4. После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

Порядовка кирпичного барбекю – фото поэтапной кладки от начального ряда, до дымоотвода

Если вы собираетесь выстроить барбекю на дачном участке или во дворе приватного дома, то изложенная здесь инструкция будет лучшим решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы воочию общий процесс кладки кирпичного барбекю от А до Я — мало.

Рассмотрим строительство кирпичного барбекю на определенном примере (В практических условиях). Процедура была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Если судить по впечатлениям и фотографиям результатов кладки барбекю-комплекса, мастерство данного человека вызывает почтение.

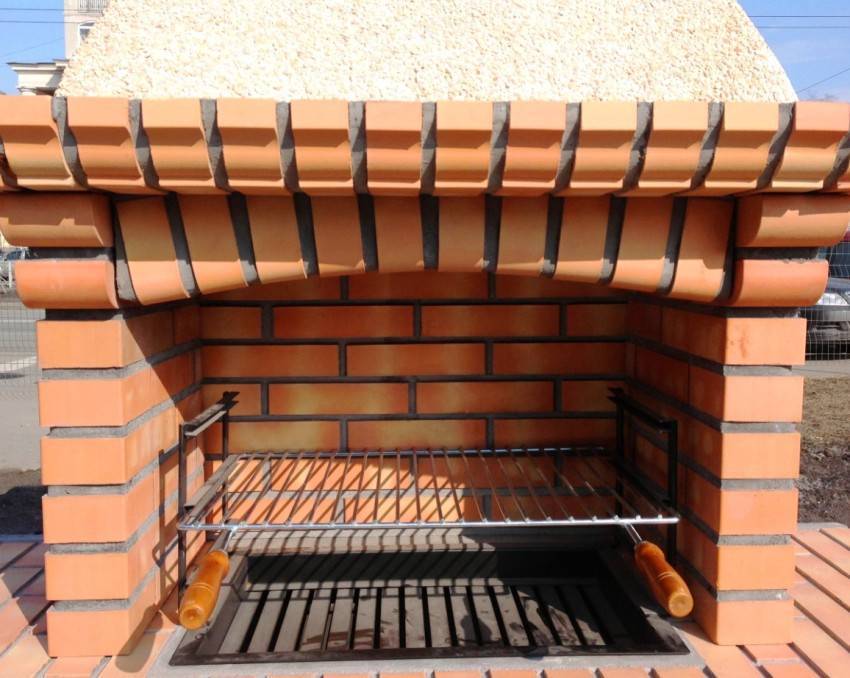

Что представляет собой мангал из кирпича: фото и устройство

Мангал, изготовленный из кирпича, представляет собой стационарно расположенное сооружение. При этом изделие может иметь различные габариты, дизайн и дополнительное оснащение. В сети можно увидеть на фото кирпичные мангалы с простейшим устройством, состоящие всего из нескольких рядов кирпича и жаровни, а также более сложные варианты конструкций.

Мангалы со сложной конфигурацией имеют вид массивной постройки. Встречаются даже целые комплексы строений универсального назначения. Несмотря на различия в дизайне, большинство изображенных на фото уличных печей и мангалов из кирпича имеет похожую раскладку и структуру.

Такие конструкции состоят из следующих элементов:

  • цоколя;
  • фундаментного основания;
  • нижних боковых стенок;
  • жаровни;
  • верхних боковых стенок;
  • дымоходной трубы.

Удобный мангал из кирпича с крышей и дополнительным столиком

Чтобы повысить комфорт эксплуатации и расширить возможности мангала, его дополняют пристройками в виде:

  • печи;
  • коптильни;
  • мойки;
  • столешницы для удобной нарезки продуктов;
  • казана;
  • ниши, предназначенной для хранения посуды.

Для изготовления печи-мангала своими руками следует использовать кирпич с огнеупорными свойствами, например, шамотный. Этот материал имеет желтовато-песочный оттенок, а также хорошо выраженную зернистую структуру. Блоки из шамота проявляют устойчивость не только к огню, но и к воздействиям химического характера, в частности, они не подвержены влиянию золы и сажи.

Обратите внимание! Шамотный кирпич практически не поддается резке, поэтому производители выпускают готовые блоки с различным размером и конфигурацией. Эту особенность нужно учитывать при выборе строительного материала и расчете его количества

Кирпичный мангал возможен в различных вариациях

Преимущества и особенности кирпичных мангалов

От традиционных печей мангалы из кирпича отличаются в первую очередь своим назначением. Эти конструкции призваны создавать комфортные условия для приготовления пищи на открытом воздухе. Они довольно просты в исполнении и нетребовательны в отношении материалов. Размеры, как и устройство мангала, можно подобрать произвольно с учетом собственных потребностей и пожеланий.

Простую уличную печь и мангал из кирпича может соорудить на своем участке каждый владелец, чего нельзя сказать о конструкциях, которые устанавливаются в доме.  Благодаря всем этим особенностям, а также наличию фундамента, работы по кладке значительно упрощаются.

Преимущества мангалов-барбекю из кирпича:

  • универсальность – конструкции подходят для приготовления любых продуктов и блюд на их основе;
  • наличие большой жаровни – благодаря этому жар внутри конструкции распределяется равномерно, в результате прожарка получается идеальной;
  • в конструкции предусмотрено достаточное количество места для использования шампуров для шашлыка и решетки;

Главным преимуществом кирпичного мангала, является высокая теплоемкость, данный материал в отличии от металла, очень хорошо сохраняет жар

  • сложные конструкции оснащены дымосборником, по причине чего эксплуатация мангала становится более комфортной;
  • высокая надежность и долговечность;
  • не требуется специальный уход;
  • возможность оснастить конструкцию дополнительными возможностями, установив коптильню или казан.

Недостатков не так много, но они все же присутствуют. Во-первых, конструкция стационарна, поэтому ее нельзя будет перенести на другое место в случае необходимости. Во-вторых, конструкции открытого типа не позволяют готовить пищу во время дождя. Исключением являются мангалы из кирпича в беседке или под навесом.

Выбор конструкции

Мангал из кирпича может быть построен в разных конструкционных вариантах. Это может быть сравнительно небольшое сооружение для укладки шампуров, или мощный комплекс с дымоходом и массой отделений. Критериями выбора подходящего варианта служат:

  • личные предпочтения владельца участка;
  • размеры участка, возможность обеспечить противопожарные зазоры;
  • финансовые возможности;
  • другие соображения (наличие опыта, навыков и т.д.)

Кроме этого, надо учесть массу факторов, способных создать немалые проблемы для своей семьи или в отношениях с соседями. Мангал предусматривает приготовление пищи на открытом огне или на углях. Дым от этой процедуры может поступать в окна своего или соседского дома, делая пребывание в нем невыносимым.

Поэтому, выбирая размеры и место установки, надо учитывать этот момент и располагать мангал с подветренной стороны. Для этого надо выяснить преобладающее направление ветров в регионе.

Допустимые расстояния:

  • со стороны топки (открытого огня) до построек, сооружений, элементов благоустройства участка — не менее 5 м;
  • со стороны закрытых стенок — 0,5 м.

Еще одним важным моментом является гидрогеологическая обстановка на участке, состав грунта. Мангал, особенно крупный и тяжелый комплекс, нуждается в опорной конструкции (фундаменте). Небольшое сооружение можно построить на площадке, покрытой тротуарной плиткой или установить на уложенную бетонную плиту.

Для крупных многофункциональных мангалов делают мелкозаглубленный ленточный фундамент, что требует земляных работ и знания технологии.

При строительстве кирпичного мангала придется соблюдать действующие правила и нормы, технологические требования. Для этого надо иметь определенный опыт и навыки. Если одним из элементов будет русская печь.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Укладка кирпича производится не на обычный песчано-цементный раствор, а на специальную песчано-глиняную смесь. Этот момент незнаком многим пользователям, которые используют привычный подход к кладке кирпича. В результате сооружение начинает буквально разваливаться — цементные швы теряют прочность, трескаются и расслаиваются.

Пошаговая постройка барбекю

Несложный вариант барбекю с легкой крышей

Это один из самых простых вариантов садового барбекю, его можно установить в беседке, под открытым небом и на террасе. В его строении нет хитрых сплетений внутренней конструкции, как в отопительных печах, где нужно соблюдать особую схему для долгого сохранения теплого воздуха внутри постройки.

Общая схема и первые ряды кладки

  • Первый ряд выкладывается без проемов, с соблюдением рисунка укладки кирпича.
  • Со второго по четвертый ряд кладка идет по схеме.
  • На выложенный четвертый ряд укладываются металлические полосы, так как два следующих ряда будет сплошными.
  • Далее три ряда кладутся по схеме, они формируют полки под топкой.

Продолжения порядовки — от седьмого ряда и выше

  • Над полками снова должны быть уложены металлические полосы, которые послужат основой для панели жаровни.
  • При выкладывании топки используется силикатный кирпич, так как он жаростоек и выдерживает высокие температуры. На схеме он показан более светлым цветом.

Так должна выглядеть топка

  • Строение топки на рисунке показано с тринадцатого по двадцать первый ряд.
  • На двадцать первом ряду укрепляется металлическая полоса, которая послужит опорой для передней стенки начинающегося дымохода.
  • Конструкция дымохода выкладывается особым образом, каждый ряд сдвигается вовнутрь конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
  • Дымовая труба выкладывается той высоты, которая требуется. Если устроена крыша, то труба доводится до нее и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
  • Сверху на трубу устанавливается зонтик из металла для того, чтобы внутрь не попадал дождь и грязь.

Такая модель доступна для возведения даже новичку, при условии, если работа будет производиться без спешки и аккуратно, с постоянным контролем ровности стен и соблюдением порядовой схемы. Будьте уверены, даже если вы все делаете своими руками, но очень тщательно проверяете — результат будет как у первоклассного мастера-печника!

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

  • Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
  • переносные (разборные, складные, неразборные) и стационарные;
  • металлические, кирпичные, каменные;
  • с одной или несколькими решетками;
  • с получением жара от дров, угля, газа, электричества;
  • длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Интересные проекты для создания мангала, печи или барбекю из кирпича

Перед тем как построить барбекю или мангал на основе кирпича, очень важно закупить качественный материал. От этого зависит, насколько долговечной и прочной получится конструкция

Основные критерии выбора качественного кирпича:

  1. Полнотелость и плотность – если в качестве производственного сырья использован кварцевый песок, то оптимальный показатель составляет 1800-1950 кг/м3, если глина – 1800-2000 кг/м³.
  2. Уровень прочности – качественный шамотный кирпич имеет показатель прочности, равный 22 Н/мм².
  3. Термостойкость – для строительства мангала на даче из кирпича лучше применять шамотные блоки, способные выдержать влияние 1650-1750°С. Керамический кирпич с пределом температурного воздействия до 1200°С можно использовать для формирования внешних стенок, нижних уровней и дымосборника.
  4. Уровень тепловой проводимости – у качественных шамотных блоков этот показатель равен 0,6, у керамического кирпича – 0,8 ед.

Используемый для создания мангала кирпич должен соответствовать определенным требованиям

Кроме этого, строительный материал должен проявлять устойчивость к воздействию    щелочей, кислот и солей.

Обратите внимание! Если при ударе молотком кирпич издает звонкий громкий звук, значит, для его изготовления использовалось качественное сырье, а сам процесс протекал без нарушений технологии

Как соорудить основание для простого мангала из кирпича своими руками

Конструкция простейшего в исполнении мангала имеет кирпичные стенки с выступами. Они формируются за счет того, что некоторые ряды кирпичей укладываются на ребро. Наличие подобных выступов позволяет установить шампуры с шашлыками, решетки барбекю или жаропрочные листы, изготовленные из металла.

Строительство простого мангала из кирпича начинается с обустройства основания:

  • снимается плодородный слой почвы;
  • формируется котлован под фундамент глубиной в пределах 20-25 см. Ширина этой площадки должна превышать размер мангала на 0,5 м с каждой стороны;
  • дно выравнивается, формируется щебневая подушка толщиной 15 см. Для этого желательно использовать материал со средним размером фракции;

Кирпичный мангал – конструкция достаточно тяжелая, поэтому на слабом грунте нуждается в прочном фундаментном основании

щебневая подушка тщательно уплотняется. Для этих целей подойдет виброплита. При отсутствии такого инструмента можно использовать деревянную или металлическую трамбовку.

Дальнейшие действия зависят от того, какой тип основания выбран для установки мангала. Для монтажа тротуарной плитки или брусчатки достаточно насыпать небольшой слой мелкозернистого песка, после чего покрытие укладывается по технологии.

Плиточное основание нуждается в дополнительном армировании. Для этих целей подойдет пруток диаметром 1 см. Он укладывается с шагом в 0,2 м поперек и вдоль фундамента. Зоны пересечения прутков связываются с помощью специальной проволоки или хомутов из пластика. В качестве армирующего материала может быть использована сетка, изготовленная из толстой проволоки.

Затем нужно выставить по краям котлована опалубочную конструкцию и залить ее бетонным раствором. Желательно применять для этого материал марки М250. К дальнейшим работам по изготовлению мангала на даче из кирпича своими руками можно приступать только после того, как бетон полностью застынет. Если средняя температура в течение суток не опускается ниже отместки +20°С, то для этого потребуется неделя. При температуре +17°С бетон будет застывать не менее двух недель.

Выкладывать первый ряд кирпича на предварительно очищенный фундамент нужно на расстоянии 10-20см от его края

Самый простой мангал

Самый простой кирпичный мангал своими руками можно сложить даже без фундамента и раствора. Примером может служить вот такой маленький мангал, который можно вполне назвать небольшим мангальным комплексом.

Однако это скорее пробный вариант, который покажет, подходит ли вам конструкция, удобна ли она или нужно внести улучшения.

Мангал барбекю — минималистичная конструкция

Одним из простых и удобных мангалов, имеющих несколько разновидностей, считают шашлычницу П-образной формы. Ее стандартный размер — 3 кирпича в глубину, 4-7 рядов в ширину.

На уровне предполагаемого дна топки делают перекрытие или выступ для установки жаровни в виде короба или металлического листа. Высота установки, как правило, определяется размером от земли до запястья и составляет 85-100 см.

Выступы, расположенные через 2—3 ряда, предназначены для размещения решеток, на которых будет готовиться пища: на нижней — мясо, на верхней — овощи.

Эту шашлычницу из кирпича своими руками удастся построить каждому, кто возьмется за дело. Такой вариант самодельного мангала-барбекю обычно становится первым в печной практике новичка.

Конструкция с перекрытием, на котором возводится жаровня, требует больше времени.

Открытый мангал-барбекю

Перекрытие можно сделать несколькими способами:

соорудить опалубку и залить бетонную плиту;

просверлить в кирпичах отверстия и пропустить в них шпильку, опирающуюся на боковые стенки конструкции;

проложить на боковые стены металлические уголки, полосы или прутья, на которые будет опираться кирпич.

Пример выполнения перемычки

Над перекрытием можно выложить как открытую, П-образную, так и закрытую жаровню.

Несколько усовершенствованная конструкция имеет Ш-образное сечение, благодаря чему у мангала появляется столик, на котором удобно ставить посуду, специи, продукты. На его месте может также разместиться печь под казан.

Как построить простой мангал со столиком: порядовка и фото:

Строительство простого мангала барбекю с разделочным столом

Уличный с казаном

Если меню не ограничивается блюдами, приготовленными на углях, стоит задуматься о возведении мангала, комбинированного с печью под казан. Мангал и казан делают ассортимент приготавливаемых блюд практически неограниченным. А на свежем воздухе их намного вкуснее не только есть, но и готовить.

В основе простого уличного мангала-барбекю и печкой под казан лежит Ш-образная конструкция с отличием от предыдущей в том, что на месте стола размещается печь. Для печи понадобится колосник, дверца и накладка с кольцами.

Алгоритм работ показан на фото.

Порядовка барбекю и мангала из кирпича

Порядовка – приспособление, помогающее контролировать ровность расположения кирпичного ряда. Оно представляет собой 2 рейки длиной 150–200 см, устанавливаемых на обоих концах возводимой стены. Рейки крепят к двум нижним рядам.

Рейки размечают по всей длине через каждые 7,7 см. Ориентируясь на эти насечки, проверяют ровность выполненного ряда. Каждый ряд должен иметь высоту 77 мм – высота кирпича составляет 65 мм, а раствор наносят толщиной 12 мм. Насечки на обеих рейках должны располагаться строго одинаково, даже отклонение в 1 мм приведет к перекосу.

От каждой насечки на одной рейке протягивают шнур до насечки на второй. В результате получаются причалки, которые помогают без использования строительного уровня отследить ровность выполняемого ряда.

Заключительные работы

После того как печь барбекю из кирпича возведена, раствор высох, переходят к ее отделке. Для этого можно использовать:

  • термостойкую плитку;
  • керамогранит;
  • натуральный или искусственный камень;
  • изразцы.

Последний вариант не только придает сооружению эффектный вид, но и помогает сохранять тепло в печи, однако самостоятельно провести облицовку изразцами неспециалисту очень сложно. Поэтому стоит поручить эту задачу профессионалу либо отдать предпочтение другому варианту. Проще всего работать с плиткой и искусственным камнем.

Выбранный облицовочный материал крепят к поверхности стен барбекю с помощью самостоятельно замешанного глиняного или специального готового раствора. В процессе облицовки нужно следить, чтобы состав не попадал на плиты, а если это произошло, нужно сразу же убрать его, пока он не затвердел.

Облицовка печи – необязательная мера, однако помимо эстетической функции она выполняет и защитную – уберегает кирпич и швы от воздействия влаги.

Перед барбекю необходимо выложить тротуарной плиткой площадку, она будет защищать участок от возгорания в случае попадания на него искр из топки.

На этом же этапе к зоне барбекю подводят электричество и водопровод, обустраивают мойку, рабочую поверхность для готовки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
